■ 介 紹
7號信令系統（SS7）是一個基于包交換的數據網絡(luò )，形成了國際通信網絡(luò )的骨干網。SS7在有線和無線網絡(luò )中都起到了重要的作用。其設計用來改善網絡(luò )的運行并提供改進的服務。不像早期的帶內信令系統，SS7是一個獨立的完全冗余的網絡(luò )，工作在現存的話音網絡(luò )外來控制網絡(luò )。SS7的網絡(luò )結構，通過更快的呼叫建立，路由和管理，極大地改善了公共電話網絡(luò )的性能。而且它也使得更多的增強型服務成為可能，這些服務包括對方付費呼叫，900服務，無線漫游和自定義本地信令業務（CLASS）特性，比如呼叫者ID。
SS7是在美國開發的，但是從那以后已經在全球范圍內被采納。SS7傳統上被使用在公共交換電話網絡(luò )（PSTN）內，但是它正逐漸被用在PSTN和下一代Internet協議（IP）與無線網絡(luò )的互聯上。通信設備設計者使用SS7更好地用來建立增強型服務平臺、交換局（CO）交換平臺、語音門戶、媒體服務器、預付費無線系統、話音over
IP（VoIp）網關和大量其他與通信相關的框架中。
這份白皮書將提供給您有關SS7網絡(luò )和軟件結構的深層次理解，并討論一些該技術的優點和應用，然后向您說明Dialogic?SS7產品系列是怎樣用來增強您電腦和通信網絡(luò )的。為了您的方便，相關縮寫和簡短術語的列表在文件的末尾提供。
■ SS7業務概述
SS7提供三種基本類型的業務。
- 呼叫控制--快速可靠的通用信道或者用于呼叫控制和電路交換的"頻帶外"信令
- 智能網絡(luò )--高級智能網絡(luò )（AIN）業務的實現
- 移動/無線--公眾移動通信能力，比如尋呼、位置管理、短消息服務（SMS）和跟我轉移/統一特號服務
1.1網絡(luò )結構
傳統SS7網絡(luò )有三個主要的組成部分。
- 業務交換點（SSP）是一些由SS7鏈路連接的電話交換機。這些SSP處理呼叫并發送SS7消息把與呼叫相關的信息轉移到其他SSP上。它們也可以查詢業務控制點（SCP）以獲得路由呼叫所需的信息。
- 信號轉接點（STP）是一些在網絡(luò )交換機和數據庫間中繼消息的交換機。它們根據在SS7數據消息中包含的信息，把消息路由到正確信令鏈路。
- 業務控制點（SCP）包含中央網絡(luò )數據庫，其被設計用來提供增強型服務。SCP收到來自一個SSP的查詢，并返回被請求的信息。例如，當您撥打一個800號碼時，SCP在一個表中尋找這個號碼，并提供給SSP實際被用來路由該次呼叫的號碼。（這一號碼并不是您所撥打的號碼。）該路由號碼可能根據一周的不同天數，一天的不同時間或者其他因素而發生變化。

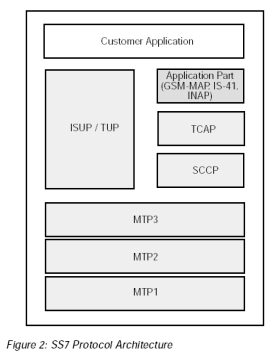

1.2 協議結構
SS7是一個層次化的軟件結構，這種結構包含消息傳遞部分和用戶部分。
消息傳遞部分（MTP）
- MTP1-3（傳輸）
MTP提供物理層，鏈路層和網絡(luò )層功能。MTP整體目標是通過SS7網絡(luò )從上層（包括用戶部分和SS7應用）可靠傳輸信息。
用戶部分
- ISDN用戶部分/電話用戶部分（ISUP/TUP）
ISUP/TUP，為無線和有線公共網絡(luò )，提供基于標準的和網絡(luò )具體化的呼叫控制服務。
- 信號連接控制部分（SCCP）
SCCP為網絡(luò )中的定位業務提供地址解決服務（比如全局碼）。
- 事務處理能力應用部分（TCAP）
TCAP通過SS7網絡(luò )傳輸面向事務處理的數據并為諸如GSM-MAP和IS-41的應用實施標準遠程操作服務單元業務。這些"應用"提供智能網絡(luò )業務，比如歸屬位置寄存器或者短消息服務。
- 全球移動通信系統－移動應用部分（GSM-MAP），臨時標準－41（IS-41）和智能網絡(luò )應用協議（INAP）
這些基于事務處理的服務，允許應用業務的開發，這些應用比如短消息服務和為無線網絡(luò )及其它智能網絡(luò )應用而實施的到所屬位置寄存器/訪問位置寄存器的接入。
注意：IS-41也叫做TIA-41。
1.3 SS7的優點
- 更快的呼叫建立
- 網絡(luò )資源的更有效使用
- 國際公認的并且是可靠的信令協議
- 支持網絡(luò )融合
- 支持大規模、高密度、高可靠性的系統
- 可升級的結構
- 比綜合業務數字網（ISDN）和隨路信令方式（CAS）更節約成本
■ SS7有效的應用
作為領域內已被認可并且具有高度兼容性的解決方案，7號信令能夠提供巨大的收益，被廣泛地用在網絡(luò )和基于運營商的應用和框架中。下面的內容將向您展示如何使用Dialogic?SS7構建模塊來創(chuàng )造不同市場內的應用。
VoIP網關
互聯網上的語音協議（VoIP）網關使在基于IP的網絡(luò )上呼叫可以被無縫地路由到公共網絡(luò )上的電話上。也就是說，它們使得電路交換的公共電話網絡(luò )與基于IP包的網絡(luò )進行交談成為可能，反之亦然。隨著基于IP話音業務的迅速增長，及其被主要運營商和公司日趨采納，網關的大小在逐漸增加，現在支持成千上萬的呼叫。這種規模的增長和實現運營商級別IP網關的需要已經使SS7成為連接IP網關到公共電話網絡(luò )的選擇協議。一個附加優勢在于PSTN已經使用SS7做為其選擇的信令機制。如果基于VoIP的業務將用來提供可以連接到公共網絡(luò )用戶的電話服務，那么其對SS7的支持將是至關重要的。
增強型業務
運營商們現在提供大量的增強型業務，包括話音和傳真消息，統一特號服務/跟我轉移，和面向用戶的預付費業務。SS7提供數據庫查詢能力，上述這些業務，使用交換局交換機和業務節點或者智能外設之間的呼叫控制和消息功能，來依靠這些能力。
無線網絡(luò )
SS7在有線和無線網絡(luò )中都扮演著重要的角色。作為GSM和IS-41網絡(luò )的基礎，SS7使得無線用戶擁有很多特性，諸如自動漫游，其對該用戶來講是透明的。
無線網絡(luò )包括高級和全面的信令和控制系統。即使當移動單元在其所屬網絡(luò )中的時候，定位跟蹤被要求用來鑒權、切換和呼叫中斷。系統運營者希望提供給他們的用戶一個日趨完善的移動能力，所有的這些都可以由SS7的高級信令功能所提供。
呼叫中心
SS7可以被用在大型的呼叫中心中以改善效率，提供新的功能并縮減 通信成本。SS7提供應答和呼叫終止管理，這就形成了更有效的操作和更少的運營成本。在一個呼入電話呼叫中心中使用SS7的主要優點包括：
- 更快的呼叫建立，應答檢測和呼叫中斷
- 包含更多呼叫信息的能力
- 通過租用或者買高容量的鏈路來縮減通信成本的能力
- 對新業務更容易更新
■ Dialogic® SS7解決方案
Dialogic SS7產品系列包括板卡，還有服務器和軟件解決方案，其是設計用來滿足不同用戶的要求。一個完整的SS7軟件用來運行在這些產品中。
Dialogic提供一個模擬器，這是一個開放的結構用來建立功能性的、可靠的、節約成本的公共網絡(luò )應用和服務。此外，Dialogic
SS7產品可以被用來建立SS7網絡(luò )元素(NEs)和高級智能網絡(luò )（AIN）平臺，比如：
- 業務控制點（SCP）
- 智能外設（IP）/業務節點(SN)
- 信號交換點（SSP）
- 信號轉接點（STP）
- SS7-IP信令網關（SG）
- 歸屬位置寄存器（HLR）
- 訪問位置寄存器（VLR）
- 鑒權中心/移動設備識別寄存器（AuC/EIR）
- 移動交換中心（MSC）
- 無線網絡(luò )控制器（RNC）
- 3G GPRS服務支持節點（SGSN）
- 3G GPRS網關支持節點（GGSN）
◎ 應 用
這些SS7網絡(luò )元素可以被使用在無線和有線網絡(luò )中。通常應用包括：
- 語音門戶
- 跟我轉移/統一特號服務
- 語音郵件和統一消息
- 語音激活撥號
- 短消息服務
- 網絡(luò )呼叫中心
- 呼叫完成
- 最小成本路由/通信轉售
- 國際長途電話
- 本地電話號碼可攜帶
- 800/免費電話
- 呼叫者ID
- 虛擬專用網（VPN）
- 預付費電話/電話卡
3.1 Dialogic® SS7硬件產品

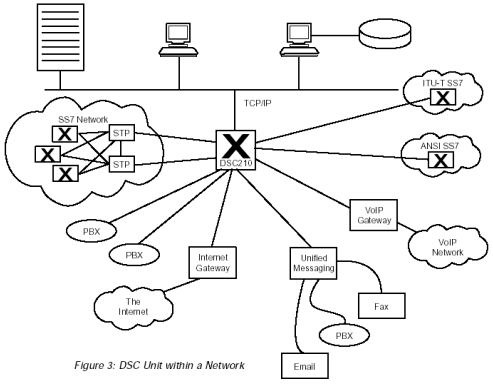

◎ SS7數字信令轉換器
數字信令轉換器（DSC）作為智能交換設備使用在現存的網絡(luò )中。DSC單元內是Dialogic SS7板卡和應用軟件，其用來提供大量的統包解決方案。DSC能力包括：
- 連接8個相鄰的或者32個不相鄰的交換機（通過STPs）
- 同時使用ANSI、ITU-T、中國、法國、英聯邦和日本SS7
- 盒上的號碼翻譯（白名單和黑名單）
- 雙冗余配置
- 來電參數操作（ANI、DNIS等）
- 為了號碼翻譯、高級路由、計費、統計等，通過IP連接到遠程PC的能力。
DSC可以轉換大量的協議，包括：
- SS7的一個變量到另一個變量
- ANSI
- ITU-T
- 中國7號信令
- 日本
- SS7到ISDN
- 接入協議
--N12
--Q.931
--QSIG
--DPNSS
DSC單元的智能交換功能包括：
- 基于被撥號碼的路由
- 路由號碼加區位號/刪除
- 從重疊信令到集總信令的轉換
- 自動重試和重新路由
- 可配置電路選擇（搜索）

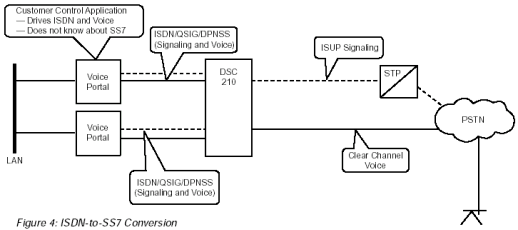

◎ ISDN到SS7的轉換
一些發展中國家使用SS7將電話設備連接到公共網絡(luò )。假定您擁有一個小型公司，有機會(huì )在這些發展中國家之一售賣大量的語音門戶設備。問題在于您的產品只支持ISDN連接。數字信令轉換器可以很容易解決這個問題。把它當作一個信令應用。對您現存的基于ISDN應用不要求任何改變。對于ISDN和ITU
ISUP的所有配置細節可以包含在DSC單元中。一旦它被配置，其就可以被認為是一個黑盒。
此應用中SS7帶來的好處
- 現存的硬件和軟件不要求任何改變
- 不用花費額外的時間和金錢來修改應用使其與SS7兼容，就可以開發新的市場份額。
注意：由于信令轉換，當使用語音和信令模式操作時，呼入和呼出的T-1電路數量必須相等。在信令模式下，您可以使用許多帶有單一或者多SS7信令鏈路的ISDN
D-信道。
Dialogic®可供選擇的產品
- 帶有Dialogic® Pentium® 處理器，運行Windows® 2000或者Linux的兩個服務器
--提供應用
--包含Dialogic® Dialogic® 品牌的T-1或者E-1語音板卡來拆除語音電路
例如，A D/600JCT-2E1 板卡
- 一個DSC210板卡
--向網絡(luò )和從網絡(luò )拆除SS7信令
· MTP 1－3層（更低層消息）
· ISUP信令（呼叫控制）
--從和向Dialogic板卡拆除ISDN/QSIG/DPNSS信令
--從DSC的PSTN部分向DSC的Dialogic板卡部分傳送音頻信號

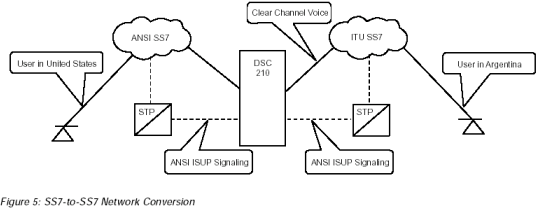

◎ SS7到SS7的網絡(luò )轉換
想象一下一個網絡(luò )運營商擁有一個ITU SS7網絡(luò )和一個ANSI SS7網絡(luò )，并且當前正征召第三方來做協議轉換。在這樣條件下，對于網絡(luò )運營者來說建立兩個SS7網絡(luò )間的接口將十分有意義。成本節省將意味著用戶的使用費用更低。
此外，這種情形可能出現在某一被買設備不能和該運營商的其它設備互操作的情況下。當然這只是偶爾發生。例如，SS7到SS7的轉換將允許一個基于ITU-T的特征服務器在A(yíng)NSI網絡(luò )中運行--或者允許一個ANSI現代銀行與一個ITU-T網絡(luò )互聯。
數字信令轉換器（DSC）提供這些問題的解決方案，并擁有這些額外的特性：
- 參數管理
- 白名單
- 黑名單
- 全局碼
- 本地電話號碼可攜帶
--使用智能控制選項
在這一應用中SS7的優勢
- 協議轉換
- 不要求應用代碼
Dialogic® 可供選擇產品
- 一個DSC單元
--從/向ITU SS7網絡(luò )拆除SS7信令
· MTP1－3層（低層消息）
· ISUP信令(呼叫控制協議)
--從和向ANSI SS7網絡(luò )拆除SS7信令
· MTP1－3層（低層消息）
· ISUP信令(呼叫控制協議)
--不要求音頻傳輸
--T-1/E-1 交換端口分析器應該作為"國際專線"被配置
· 不提供A率/μ率轉換

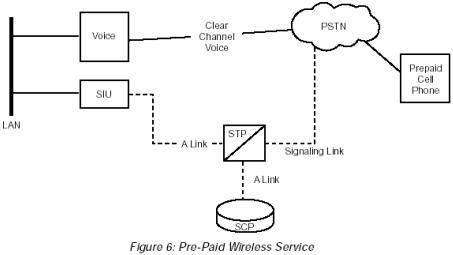

◎ 預付費無線業務
用戶能夠為移動業務預付費，并避免與他們的移動運營商簽訂長期合同。一個自動語音響應單元（VRU）可以用來通知用戶其所剩余的通話分鐘數。下面的例子使用了呼叫控制的SS7
ISUP信令來連接到VRU和SS7 TACP消息，從而把剩余分鐘數和移動電話號碼綁定在一起。
SS7在這一應用中的優勢
- 漫游
- 允許一個"某品牌"蜂窩電話使用該品牌蜂窩電話塔和移動交換中心
--通過SS7和TCAP解決計費問題
- 通過短消息（SMS）發送預付費信用通知
--用戶被告知剩余多少通話時間
- 消息等待業務
--在用戶正在一次通話時，被告知某人正試圖呼叫他
--使用SMS
- 目標廣告
--例如，如果一個手機用戶恰巧進入華盛頓，并首次使用電話，業務提供商可以發送比如本地趣事的短消息
- 呼叫建立時間
--SS7把呼叫建立時間減少到幾秒，其將轉變成投資上的迅速回報
· 如果使用R2/MF來代替SS7，將花費至少10秒來建立一次外來
呼叫。由于更高的計費話單，用戶必須等待甚至更長的時間。
Dialogic® 供選擇產品
- 基于Dialogic Pentium的服務器包括：
--T-1或者E-1語音板卡來拆除語音電路
--比如，A DM/V960A-4T1
- 拆除信令并與SCP通信的SIU131服務器
--MTP1－3層
--ISUP信令
--SCCP/TCAP協議
- 運行TCP/IP來連接兩個服務器的Ethernet® 網絡(luò )

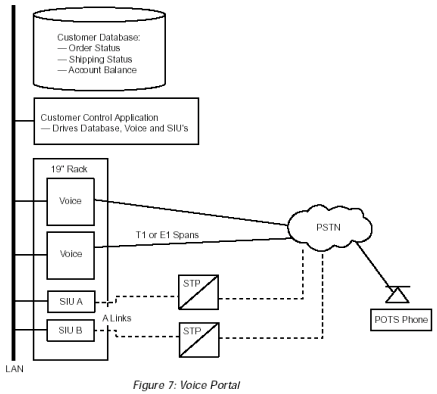

◎ 語音門戶
一個大型專業產品公司正尋求改善用戶服務，通過允許用戶全天24小時都可獲得請求的信息。顯然，他們希望以最低花費來增加這項業務。他們已經決定使用自動語言識別（ASR）和語音合成（TTS）來減少支持全天晝夜服務的代理商的數量。
這家公司也選擇使用SS7來連接到PSTN。SS7的更快呼叫建立支持高質量的用戶服務，并且也提供可靠的拆分管理，這就確保了公司只是付了連接用戶的實際時間。這代表了對公司現有系統實質性的改善，現行系統在呼叫者掛斷時不能夠檢測。公司通過拆斷被檢測之前流逝的額外時間進行計費。
當應用收到外來呼叫指示時，其把呼叫號碼與現存的用戶電話號碼數據庫進行比較。如果號碼可以在數據庫中找到，呼叫者可以通過密碼來確定他/她的身份，并檢測帳戶余額，訂單情況或者產量情況。如果呼叫號碼不能在數據庫中找到，應用將提示給呼叫者一個帳戶號。呼叫號碼和帳戶號碼將作為以后的參考而被加入到數據庫中。其所提供的被加入的安全性對于銀行和其它金融企業時一個重要的優點。
SS7在這一應用中的優勢
- 提供更快的呼叫建立，可靠的拆分和安全性
- 雙重信號接口單元（SIU）配置將提供在ISDN或者是CAS信令中不能獲得的彈性
Dialogic® 供選擇產品
- 帶有Dialogic® Pentium®處理器，運行Windows® 2000或者Linux的服務器
--提供用戶應用
- 帶有Dialogic® Pentium®處理器，運行Windows® 2000或者Linux的兩個服務器
--T-1或者E-1語音板卡，使用CSP技術，以拆除語音電路
· 例如，A DM/V 1200A-4E1
- 拆除SS7信令的兩個SIU231板卡
--MTP1－3層（低層消息）
--ISUP信令(呼叫控制協議)

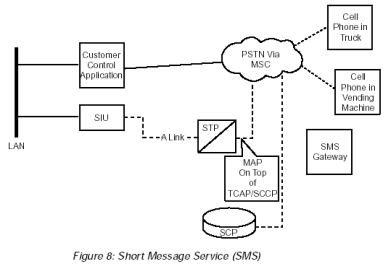

◎ 短消息服務（SMS）
一個租賃自動售貨機的公司，通過減少重新儲備售貨機的次數，可以節省燃料的花費。保持這些機器存儲完全也可以增加利潤。這些目標不能通過使用常規的、每周一次的發送計劃來獲得。公司需要能夠以實時為基礎來檢測機器。一種完成這一工作的方式是使用在SS7可以獲得的短消息服務（SMS）。SMS使用MAP協議運行存儲轉發消息。這里不要求音頻信號的傳輸，只要求信令傳輸。
公司的卡車也可以使用非結構性增添服務資料（USSD），一種SS7特性，憑借板上全球定位設備來發送位置信息。USSD允許點到點通信，不包含SMS消息中的存儲轉發延遲。
SS7在這一應用中的優點
- 這種應用只存在于SS7 MAP消息中
- 支持TIA-41（IS-41）和GSM MAP，并運行在TCAP和SCCP協議的上面，這使得用戶發送定位短消息到移動電話用戶成為可能
Dialogic® 供選擇產品
- 帶有Dialogic® Pentium?處理器，運行Windows® 2000或者Linux的服務器
--提供用戶應用
- 一個拆除SS7信令的SIU231板卡
--MTP1－3層（低層消息）
--SCCP協議（能夠路由TCAP消息）
--TCAP協議（數據庫接入協議）
--GSM MAP協議（與SMS相關的協議）
--TIA-41（IS-41）協議（與SMS相關協議）
--MAP協議（與SMS相關協議）

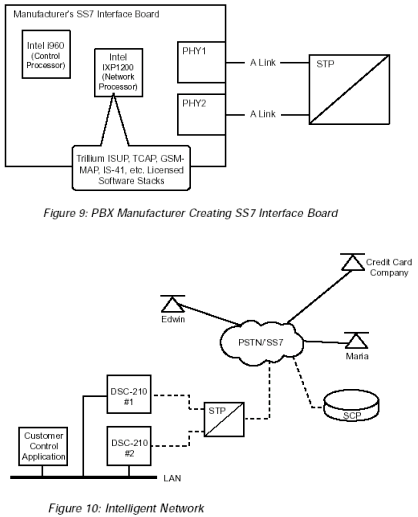

◎ 生成一個到PBX的SS7接口板卡
一個生產PBX系統的公司決定加入SS7支持，以增加銷售并拓展其產品生命期。他們是設計和生產PBX板卡的專家，但是他們不知道怎樣開發SS7協議。Dialogic
SS7軟件棧提供了簡單的解決方案。
Dialogic提供了運行ISUP、TCAP、SCCP、MAP1-3和其它包含在SS7協議棧的協議所需的軟件。
在這一應用中SS7的優勢
- 用戶通過加入SS7連接性可以增加市場份額
- 領域內已被證實的SS7協議棧
- 硬件生產商可以專注于他們的核心競爭力
Dialogic® 供選擇產品
- 生產商板卡上的Dialogic i960®控制處理器
- 生產商板卡上的Dialogic IXP 1200®網絡(luò )處理器
- 運行SS7軟件協議棧
- 為所需協議SS7發布的軟件
--在這一例子中，MTP1-3和ISUP
◎ DSC智能網絡(luò )
假想一個用戶（"Edwin"）疲于接聽來自信用卡公司的電話。Edwin給當地電話公司打電話，詢問是否他可以屏蔽掉來自某些電話號碼的電話呼叫。他的服務提供商很高興的告訴他可以獲得這項服務，而且每月只需很少的費用。下面就是其工作流程。
業務提供商建立一個呼叫者的黑名單--根據其電話號碼而確定--黑名單中的呼叫者在呼叫該用戶時將被屏蔽掉。在兩個月安靜生活之后，Edwin決定屏蔽掉所有他不認識的電話號碼的呼叫。業務提供商刪除了以前的黑名單，并建立了可接聽電話的"白名單"，這份名單是Edwin事先已經決定好的。所有其它不在"白名單"中的呼叫者將被告知該呼叫不能完成。
圖10顯示了Edwin已經把Maria加到了他的白名單中。但是，當信用卡公司或者其他不在Edwin列表中的用戶呼叫時，呼叫將不能繼續，同時Edwin將不會(huì )被騷擾。
SS7在這一應用中的優勢
Dialogic® 供選擇產品
- 帶有Dialogic® Pentium®處理器，運行Windows® 2000或者Linux的服務器
--提供用戶應用
--T-1或者E-1語音板卡以拆除語音電路
· 例如，A DM/V 1200A-4E1板卡
- 兩個DSC單元（富于彈性），外加智能服務控制（ISC）軟件
--從和向ITU SS7網絡(luò )拆除SS7信令
· MTP1－3層(低層消息)
· ISUP信令（呼叫控制協議）
--從和向ANSI SS7網絡(luò )拆除SS7信令
· MTP1－3層（低層消息）
· ISUP信令（呼叫控制協議）
--不要求音頻傳輸
·T-1/E-1 交換端口分析器應該作為"國際專線"被配置
· 不提供A率/μ率轉換
◎ 軟交換
有線電話公司和寬帶服務提供商正逐漸用語音服務來產生收入。他們的目的就是提供長話－質量服務，外加使用現有有線或者DSL連接的增強型特性。設備已經可以從有線/DSL網絡(luò )到每一個用戶路由寬帶信號，但是為了實現話音功能，PSTN連接必須加到網絡(luò )部分。

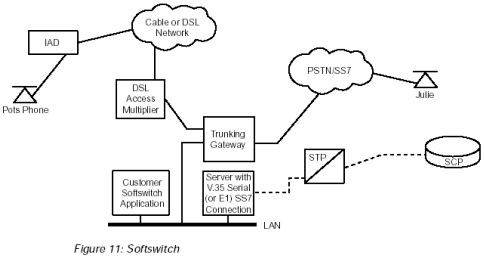

圖11顯示了完成這些的一種方式。語音信息被傳遞給/產生于每一個使用Internet協議（IP）的用戶。IP呼叫控制被用來解決了從提供商到用戶整合接入設備（IAD）的話務量。IP話務量被轉換來在PSTN上傳輸。SS7被用來把基于TDM的話務量與PSTN進行整合。
SS7在這一應用中的優勢
- 把基于TDM的話務量與PSTN進行整合
- 允許用戶配置呼叫方式
--呼叫轉移
--響鈴順序（移動電話、辦公室、家或者所有一起）
Dialogic® 供選擇產品
- 運行該應用的Dialogic 32比特平臺
- Dialogic為所需協議發布的SS7軟件
--在這一例子中，MTP 1－3和ISUP
3.2 Dialogic® SS7軟件產品
◎ 窄帶SS7協議棧
Dialogic SS7電話軟件資源代碼解決方案增加并擴展了通信網絡(luò )的信令能力。解決方案提供了完全標準的實現，并且對于尋求通過使用被認可產品來減少投入市場時間的設備制造商來說是十分理想的。Dialogic
運營商級SS7產品提供了可升級性、安全性、高質量、可靠性、高速度和對于聚合網絡(luò )增加的網絡(luò )使用。
◇ Dialogic® 供使用產品
Dialogic對下面的協議提供了廣泛的支持：
- MTP2--ITU（可被用在中國）、ANSI、NTT、TTC
- MTP3--ITU、ANSI、NTT、TTC、China、ETSI、Telcordia®
- MTP3-B--ITU（B-ICI）、ANSI、TTC
- ISUP--ITU（可被用在中國）、ANSI、ETSI、Telcordia、NTT、FTZ、Italy、Singapore、Russia
- TUP--China
- SCCP--ITU、ANSI、China
- TCAP--ITU（可被用在中國）、ANSI、ETSI、TTC
- INAP--ITU、ETSI、Telcordia
- MAP--ETSI（MAP GSM）、ANSI（MAP IS-41）
◇ 優勢
- 完全開放、硬件獨立產品可以整合到任何處理器和操作系統
- 簡單、完全特征化和靈活的接口
- 成熟產品，整合進大量的解決方案，確保了互操作性
- 精確地執行標準并確保互操作性

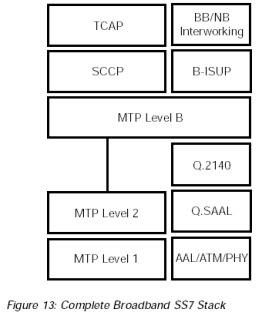

◎ 寬帶SS7協議棧
對于設計來解決更大的話務量并要求更大處理功率，Dialogic提供了SS7協議棧的寬帶版本。
- MTP 層3-B--寬帶信令、消息解決和網絡(luò )管理
- Q.2140--SS7到ATM轉換
- Q.SAAL--數據和信令消息的可靠傳遞
- AAL/ATM--物理接口
優勢
這一協議棧可以使用在不同的網絡(luò )元素中，包括：
- 移動交換中心（MSC）
- 無線網絡(luò )控制器（RNC）
- GPRS服務支持節點（SGSN）

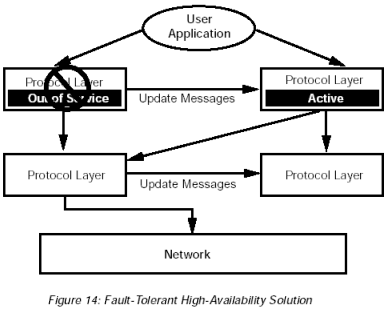

◎ 容錯、高可用性解決方案
Dialogic提供了容錯、高可用性（FT/HA）通信層次和協議棧。這些可以被歸類為提供系統用戶服務的應用。FT/HA解決方案在軟件和硬件失敗時保持激活呼叫。Dialogic解決方案被提供在軟件中，當系統設計者和工程師選擇其硬件平臺和操作系統（核心或者用戶部分）時被給予完全的自由。被開發來主要應對通信產品，Dialogic解決方案也可以應用在其它類型要求高可用性的產品中。
FT/HA結構使您可以復制一個節點，并把這些節點變成FT/HA系統。大部分設備制造商使用帶有激活和備用子系統的雙重處理器結構。Dialogic
FT/HA解決方案使得備用子系統可以通過從激活子系統進行狀態更新來保留狀態信息。這些更新信息 防止了狀態信息的丟失，能夠從失敗子系統到備用子系統進行有序交換。圖14說明了這一功能特性。
優點
- 通過軟件冗余來增加系統的可實現性
- 實質上99.999％（"五九"）的運營商級別可用性要求
Dialogic® 優勢
- 模擬器
--附加組件
- 為了冗余性，提供基于軟件、激活－備用配置
- 通過軟件冗余增加系統可用性
- 容錯和不容錯協議層可以共存
- 激活和備份層可以存在于不同位置
- 可控（手動）和非可控（自動）轉換

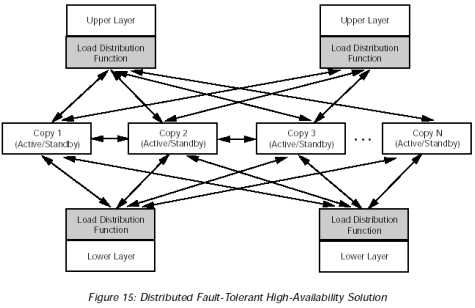

◎ 分布式的容錯機制
◎ 高可用性解決方案
Trillium® 開放的分布式的容錯/高可用性（DFT/HA）解決方案已經拓展可以包含多處理器間的分布式處理過程。這些解決方案提供網絡(luò )系統結構生產商所要求的高性能和可升級性。
未申請專利的 DFT/HA軟件，外加Dialogic通信軟件解決方案板卡系列，可以使生產商生產滿足現今嚴格的運營商級通信要求的產品。Trillium
DFT/HA產品設計用在激活/備用雙重節點結構和可升級多節點結構。這要求配置大量的激活和備份節點，并要求激活節點來分擔系統負擔。通過這種方式，不同的處理器相互之間可能是激活和備份的，提供一個N+M配置。圖15說明了這一功能。這種N+M配置超出了系統無備份節點的純粹分布式解決方案。在非冗余解決方案中，如果激活節點失效，這個節點所提供的服務就不再可以獲得。
優點
- 建立高性能、可升級系統
- 在保持系統冗余的情況下，提供負載分擔能力
- 支持99.999％（"五9"）運營商級實現要求
Dialogic® 優勢
- 以容錯和高可用性（FT/HA）為基礎
- 通過分擔多處理器處理負載，可獲得高性能和可升級
- 分布的和非分布的協議層可共存
- 模擬器
--附加組件
- 為了冗余性，提供基于軟件、激活－備用配置
- 激活和備份層可以存在于不同位置
- 備份的實時狀態更新
- 可控（手動）和非可控（自動）轉換
3.3其它Dialogic® 運營商級產品和技術
Dialogic，對于計算機和通信OEM們來說，是一個領先的CompactPCI產品的網絡(luò )、應用和系統框架模塊供應商。公司擁有25年在通信領域的經驗和操作系統支持的廣泛經驗。
Dialogic的通信產品和解決方案基于工業標準，包括：
- 可以工作在不同操作系統的下一代CompactPCI?、易實現、高帶寬Internet應用
- 在Dialogic高級多處理和易實現技術中對網絡(luò )驅動的支持
- 下一代網絡(luò )策略的有效實現可以建立在根據解決方案協議棧來提供創(chuàng )新產品的通信平臺結構上
- 基于CompactPCI標準的完全運營商級機箱和單板卡計算機
--這些產品提供高可用性和冗余性，并遵循PICMG2.16、PICMG2.13和Compactnet標準和規范，這些都出現在通信工業中
- 在開發和生產的所有階段可以獲得的技術支持團隊和領域內應用工程師
◎ 大量的機遇
最有前途的機會(huì )來自于運營商級電話設備生產市場，開發者需要CompactPCI產品的高質量和可靠性。
在運營商電話市場應用中包括計費系統，交互語音響應系統（IVR），SS7網關，目錄服務，呼叫路由應用，以及更多其它應用。
在運營商/ISP數據市場領域中，應用包括DSL接入集中器和IP網關。Dialogic產品，比如CompactPCI，允許用戶對硬件、服務和管理直接實現并避免復制。
CompactPCI產品也可以在Internet和無線通信構件中找到。這樣的構件在許多工業中十分常見，包括國防、工業控制、運輸、健康保健、通信和用戶房屋設備。
◎ 高可用性
任何任務緊張條件下經歷的停工，無論是有計劃的還是無計劃的，都可能是十分昂貴的--在資金、損失的生產力和丟失的機會(huì )。99.999％（"五9"）的可用性在如此條件下是十分重要的。
很多公司都使用傳統的、昂貴的、專用的主框架系統來實現這些關鍵的應用。這些系統經常含有具體化的硬件和軟件。高層的冗余性要求實現完全的可用性。這些容錯系統的高成本不能和桌面電腦技術的低成本和開放結構相比，所以公司開始尋找其它的選擇。
高可用性（HA）系統提供成本有效性解決方案。HA系統根據標準組件建成，但是提供減少干擾可能性所必需的冗余性。這種系統通常被認為"默認－富于彈性"。
Dialogic HA結構在一個機箱中包含冗余的CPU，電源供應和制冷風扇。冗余的CPU處于"熱備用"模式，支持激活CPU。資源管理和數據庫信息通過雙向串行端口和一個以太網信道在激活和備用主機間進行同步。通過N+1熱切換外設板卡結構，系統最小化昂貴外設的復制。額外的（＋1）"備份"外設是在線的并且對其它外設可能失敗準備就緒。
◎ 冗余系統插槽
源于Dialogic的冗余系統插槽易實現性（RSS HA）CompactPCI系統滿足應用要求，比如那些在電子商務和交換局通信應用中的要求。這些系統對于激活系統組件有內建冗余特性，這些激活組件比如電源供應、制冷風扇、系統主CPU板卡和蜂鳴器。RSS
HA CompactPCI系統被設計為99.999％的運行時間。這也就是說每年只有5.25分鐘是允許的停機時間。
RSS HA在PICMG 2.13規范中聲明，但是沒有標準實現。不同公司以不同的方式解決RSS HA。Dialogic的解決方案是基于硬件的，并設置系統插槽板上的連接。硬件使用備用處理器只花費不多于1毫秒的時間。
◎ PICMG 2.16標準
PICMG 2.16是CompactPCI板卡現有標準，為以太網提供交換包的背板（PSB）。以太網是廣泛使用的網絡(luò )協議。
PSB、以太網和CompactPCI的組合提供了下面的優勢：
- 對于嵌入系統縮減整合時間
--縮減投入市場的時間
- HA能力增加了系統的可靠性
- 電源供應、風扇和金屬層的緊密設計提供了改善的密度和性能
- 有線到印制電路板（PCB）軌跡跡線的轉換
- 更大的板容量
- 增加的可擴展性
- 改善的對電子噪聲的抗干擾能力
- 更為精確和開放的規范
◎ PICMG 2.13標準--系統插槽熱切換
PICMG 2.13現在正在被起草來支持系統插槽的冗余，這將允許系統插槽CPU（系統管理者）可被熱切換來提供額外的可靠性。系統插槽冗余在許多運營商級別的應用中都有要求。
產生熱切換能力不僅僅是個硬件問題。操作系統、驅動器和應用軟件也必須考慮進去。這些領域已經取得了一些進步。在這一過程中，為了達到當前用戶的要求，CompactPCI生產商實施私人所有解決方案。
Dialogic已經準備好了給您幫助
Dialogic已經準備好幫助您實現可靠的、高質量的7號信令系統（SS7）解決方案，其可以應用于呼叫控制、智能網絡(luò )和與SS7構建模塊所有產品快速方便的無線應用。
Dialogic產品有一個幫助公司在今天逐漸增長的商業市場中提供全球通信服務所需的獲得最大收入的機會(huì )的歷史。Dialogic是一個在語音、傳真、Internet
電話技術、數據、語音識別、語言合成、網絡(luò )接口和呼叫中心管理領域，生產開放式硬件和軟件產品的工業領先者，這些產品在當今領先的通信解決方案市場中是構建模塊。
有關SS7產品的詳細信息也可以在下面網站找到： 和
對于Dialogic CopactPCI單板卡計算機和機箱的完整列表，請訪問 http://www.Dialogic.com/
■ 文檔中使用的縮寫
3G--第三代
ANI--自動號碼識別
ANI ISUP--美國國家標準組織ISDN用戶部分
ASR--自動速度識別
AuC--鑒權中心
CAS--隨路信令方式
CSP--連續速度處理
CPU--中央處理單元
DNIS--被撥號碼識別服務
DSL--數字用戶線
DSLAM--DSL接入復選器
DSC--數字信號轉換器
DPNSS--數字專用網信令系統
EIR--移動設備識別寄存器
EuroISDN--歐洲ISDN
GGSN--GPRS網關支持節點
GPRS--通用分組無線業務
GSM--全球移動通信系統
HA--高可用性
HLR/VLR--歸屬位置寄存器/訪問位置寄存器
IAD--綜合接入設備
INAP--智能網應用部分
ISC--智能業務控制選擇
ITU ISUP--國際電信聯盟ISDN用戶部分
ISUP--ISDN用戶部分
ISDN--綜合業務數字網
MAP--移動應用部分
MSC--移動交換中心
MTP--消息傳遞部分
MTP1--消息傳遞部分第一層
MTP2--消息傳遞部分第二層
MTP3--消息傳遞部分第三層
NE--網絡(luò )元素
OEM--原始設備制造商
PCB--印制電路板
PHY--物理接口
PICMG--PCI工業計算機制造商聯盟
POTS--模擬電話服務
PSB--包交換背板
PSTN--公共開關電話網絡(luò )
RNC--無線網絡(luò )控制器
RSS--冗余系統插插槽
SS7--7號信令系統
SMS--短消息業務
SIU--信令接口單元
SCCP--信號連接控制部分
SGSN--GPRS業務支持點
STP--信號轉接點
SCP--業務控制點
SIU--信號接口單元
TCAP--事務處理能力應用部分
TDM--時分復用
TIA-41--電信工業協會(huì ) 41（也就是眾所周知的IS-41）
TTS--語音合成
USSD--非結構性增添服務資料
VoIP--語音over Internet協議
VRU--語音響應單元
■ 術語表
- 3G
第三代移動通行技術的ITU規范。模擬移動電話是第一代，數字PCS是第二代。
高級智能網絡(luò )(AIN)
智能網絡(luò )的最新版本
A-率
在歐洲和北美以外其它地區使用的脈沖編碼調制（PCM）編碼和壓縮標準。A-率編碼方式即人們熟知的E-1，其是2.048Mbps，30個信道的PCM系統。
- ANSI-41
一個基于事務處理業務的標準，其允許比如短消息業務和到無線網絡(luò )
HLR/VLR的接入的應用。
自動號碼識別（ANI）
經常被認為是"Annie"。其是一項識別呼叫者電話號碼的業務。技術上來講，ANI既可以在模擬線路上獲得，也可以在數字線路上獲得，但是其經常被用在數字業務中，像800號碼服務。ANI碼可以被用來作為一種應用，比如在銷售商和用戶通話前，在銷售商PC機屏幕上顯示完整的用戶帳戶列表。
鑒權中心（AuC）
移動通信系統中使用的一個數據庫，用來識別手機用戶。它也包含與特性和業務相關的用戶數據。其構成了歸屬位置寄存器（HLR）部分。
黑名單
一個呼叫者列表--根據其電話號碼識別--這些用戶被屏蔽而不能和用戶通話。用戶來生成這個列表，而當地電話公司實現這一列表。
呼叫者ID
呼叫者ID是一個由當地電話公司提供的業務應用的一般術語，這項業務顯示有關呼叫者信息（例如，姓名、號碼或者兩者都有）在被呼叫用戶電話上，這個電話或者帶有顯示單元或者帶有電腦屏幕。
自定義本地信令業務（CLASS）
CLASS包含號碼翻譯服務，比如號碼轉接，自動回呼和呼叫者ID，這些都可以從當地電話業務提供商的用戶本地訪問和傳輸區域（LATA）中獲得。
- CompactPCI
被PCI工業計算機生產商聯盟（PICMG）支持的開放技術，這個聯盟是一個包含對嵌入式應用使用PCI技術的公司聯盟。CompactPCI綜合了周邊元件擴展接口（PCI）標準性能和對嵌入式應用十分理想的完善機械輕巧尺寸。性能特性適合工業環境。
被撥號碼識別業務（DNIS）
允許帶有多條800線路的系統決定呼叫者正在撥打哪一個800號碼的800線路特性。這要求呼入電話根據不同標準被路由，這些標準包括呼叫產生的地理位置。
En-Bloc信令
這個信令中，地址碼在一個或者幾個區塊中傳輸，每一個區間都含有充足地址信息來使得交換中心進行向前路由。
移動設備識別寄存器（EIR）
一個用來鑒別移動通信業務中設備有效性的數據庫。它可以提供安全特性，比如屏蔽來自被盜移動臺的呼叫和阻止到網絡(luò )的非鑒權接入。
- 故障切換
故障切換指的是一個系統組件（比如處理器、服務器、網絡(luò )或者數據庫）的功能被移交給次級系統組件的備份模式，這往往是在主組件因為失敗或者有目的的關機而變得無效時發生。
免費電話
允許呼叫費用由被叫而不是主叫來承擔的電話業務。
通用分組無線業務（GPRS）
一個基于包交換的無線通信業務，其許諾從56Kbps到114Kbps的數據速度，并且對于移動電話用戶和計算機用戶來說與Internet連續連接。更高的數據速度將允許用戶使用移動掌上設備還有筆記本來參加視頻會(huì )議，并和多媒體網站和相似的應用進行交互。
全球移動通信系統（GSM）
一個數字移動通信系統，其可以廣泛地用在歐洲和世界的其它地區。GSM使用時分復用多接入變量，同時是三個數字無線電話技術中（TDMA、GSM和CDMA）最廣泛應用的一個。GSM數字化并壓縮數據，然后把它和其它兩個用戶數據流一起在一個時隙中發送到信道中。GSM或者在900MHz或者在1800MHz頻帶工作。
所屬位置寄存器（HLR）
含有一個移動終端所屬位置區間的超高速數據庫。
綜合接入設備（IAD）
用來集合不同話務類型，比如語音和數據，用戶所有設備。
綜合業務數字網絡(luò )用戶部分（ISUP）
為無線和有線PSTN網絡(luò )提供標準的網絡(luò )化的呼叫控制業務。
智能網絡(luò )（IN）
從交換設備中分離業務邏輯的電話網絡(luò )結構，在不需重新設計交換機來支持新業務的情況下可以加入新業務。
智能網絡(luò )應用部分/協議（INAP）
在智能網分布式環境下，有效地實現網絡(luò )業務和用戶應用。使用INAP的網絡(luò )很容易開展基于個體用戶的可編程服務，比如跟我轉移、電話投票業務、預付費和信用卡呼叫。
智能外設
在高級智能網版本1結構中的網絡(luò )系統，這一結構包含帶有資源控制執行環境（RCEE）功能組的資源，這一機構可以使用戶和網絡(luò )間進行靈活的信息交換。
臨時標準－41（IS-41）
為了成為標準而對ANSI-41的重命名。
Internet消息接入協議（IMAP）
從本地服務器接入e-mail的標準協議
本地電話號碼可攜帶
當電話用戶改變其運行環境時（家里、汽車、街道、工作間等），允許電話用戶保持相同電話號碼。
消息轉接部分（MTP）
提供物理層、數據鏈路層和網絡(luò )層功能。MTP傳輸通過SS7網絡(luò )來自上層（包括用戶部分和SS7應用）的信息。參考SS7協議棧的層1到層3（MTP1-MTP3）。
移動應用部分（MAP）
提供無線移動電話中漫游者的注冊和系統間切換的程序的SS7標準。
移動交換中心（MSC）
提供本網絡(luò )內和外部網絡(luò )中移動用戶之間業務和協調的交換機。
μ率（μ-Law）
使用在北美和日本的脈沖編碼調制技術（PCM）的編碼和壓縮標準。其是一種使用1.544Mbps，24個信道PCM系統的編碼方式，也就是人們熟知的T-1。
網絡(luò )用戶部分（NUP）
使用在英聯邦的ISUP變種。
頻帶外信令
為了某種目的的信道上的通信信令，從用于電話呼叫本身使用的信道中分離出來。帶外信令用于7號信令中，這是控制世界上電話呼叫的信令中的最新標準。
重疊信令
當被源設備撥號時，通過一次發送一個被撥號來建立呼叫的過程。
- QSIG
QSIG是在專用綜合業務網（PISN）節點間基于ISDN的信令協議。QSIG可以被用在下面所有應用中：
·多生產商PBX網絡(luò )
·補充設備（比如，語音郵件系統、漫游設備、無線基站）接入到PBX網絡(luò )
·虛擬專用網（VPN）
·寬帶專用網絡(luò )
·數碼集群流動通信（TETRA）區域
·VoIP（H.323）應用
遠程操作服務單元（ROSE）
在遠程處理中允許遠程操作的應用層協議。
漫游服務
當在外地時，以當地電話呼叫價格或者比標準長途電話少很多的費用，而能夠接入Internt。
短消息服務（SMS）
一種可發送最多達160個字到使用GSM移動通信的手機上的服務。
遠程操作服務單元
遠程操作服務單元（ROSE）為應用實體提供一種機制來實現可遠程操作的應用，并可能從這一操作中收到相應的結果。
業務交換點（SSP）
業務交換點是由SS7鏈路連接的電話交換機。SSP可以處理呼叫并向其它SSP發送SS7消息以傳輸與通信相關的信息。它們也可以查詢業務控制點以獲得路由一次呼叫所需信息。
信令連接控制部分（SCCP）
為網絡(luò )內的本地服務，提供地址處理服務，比如全局碼。SCCP可以以?xún)煞N版本獲得：僅無連接和面向連接外加無連接。
信令數據鏈路
被用來連接SS7信令節點。在大多數國家，這些鏈路是56或者64Kbps數據設備。到智能外設的物理接口或者是T-1接口或者是E-1接口，也可能是V.35連接。
信號轉接點（STP）
在網絡(luò )交換機和數據庫間中繼消息的交換機。基于在SS7數據消息中獲得的信息，它們把消息路由到正確的信令鏈路。
電話用戶部分（TUP）
沒有綜合業務數字網（ISDN）支持的ISUP變體，主要使用在法國和中國。
時分復用（TDM）
在同一傳輸介質中同時傳輸多個話音或者數字信號的技術。TDM把每一個信號的bit組相互依次分隔開。每一組有其自己的時隙，并可以在收端被識別和提取。
時分多址（TDMA）
一種用在數字電話通信中的技術，可以把每一個電話信道分割成三個時隙以增加可以攜帶的數據量。
事務處理能力應用部分（TCAP）
用來通過SS7網絡(luò )傳輸面向事務處理的數據。為了諸如GSM-MAP和IS-41應用，TCAP實現了標準遠程操作服務單元（ROSE）服務。這些應用提供了智能網業務，比如所屬位置寄存器或者短消息服務。
非結構輔助業務數據（USSD）
USSD支持在GSM網絡(luò )信令信道上信息的傳輸。USSD提供基于回話的通信，使得大量的應用成為可能，比如預付費漫游和聊天。
訪問位置寄存器（VLR）
有移動運營商來維護以跟蹤在運營商所屬區域漫游的用戶的一個本地數據庫。
語音over Internet協議（VoIP）
VoIP技術使得作為Internet或者其它IP網絡(luò )上的數據包的語音信號實時傳輸成為可能。
白名單
一個呼叫者列表--由他們的電話號碼識別--他們可以被允許和用戶建立呼叫。用戶產生列表，當地電話公司實現列表。白名單和和黑名單恰恰相反。
本文檔內的所有信息都與Dialogic產品一起提供。本文檔并不授予任何許可。除了在Dialogic的銷售條款和條件中提供本文檔，Dialogic沒有其他任何義務，Dialogic不做任何有關銷售和使用Dialogic產品的授權。
Dialogic? 產品并非為醫療、生命維持等應用而設計。Dialogic可以在不通知的情況下隨時修改規范或產品描述信息。
[ 全文英文版
]
|
