在Windows操作系統上
以異步模式調用同步的
Dialogic® Dialogic® 函數的
解決方案

• 概述

• 緒言

• 問題

• 解決方案
  線程池
  為什么使用線程池
  Windows*線程池服務
  Windows線程池服務特性
  處理同步函數
  向應用程序發送通知
  平臺無關性

• 應用實例
  應用場景
  應用程序初始化
  調用同步函數
  異步方式調用同步函數
  應用程序標準運行時事件循環

• 結論



■ 概 述

　　本應用手冊描述了在Windows操作系統上以異步方式調用Dialogic® Dialogic®同步函數的解決方案。首先講解線程及線程池，然后介紹一個會(huì )議應用的解決方案。

■ 緒 言

　　本文檔介紹的方案普遍適用于任何一種耗時的，在完成之前阻塞其調用線程的函數。該方案在多線程的應用環境里利用Dialogic的標準運行時庫(SRL)進行事件管理。你可以使用任何事件管理機制來替代SRL，但是SRL提供了一個標準的方法來管理Dialogic?系統中的事件。

　　想了解更多關于SRL的信息，請訪問：
Voice Software Reference: Standard Runtime Library for Windows at
http://www.Dialogic.com/

　　請注意在試用本應用手冊里介紹的方案之前，建議讀者對同步函數的多線程安全性進行測試。本文所述方案僅適用于線程安全的同步函數。

■ 問　題

　　絕大多數Dialogic Dialogic函數允許調用者選擇一種函數調用方式，分別是EV_SYNC（同步方式）和EV_ASYNC（異步方式）。但是有些函數只提供一種同步接口。同步函數在執行過程中會(huì )阻塞調用它的線程或整個單線程的應用程序，直到函數返回。這種局限性成為了應用開發者非常關心的問題，特別是在高密度的系統中，某些同步函數非常耗時。這種耗時的函數限制了應用程序繼續處理其它的邏輯，而只能等待同步函數返回。

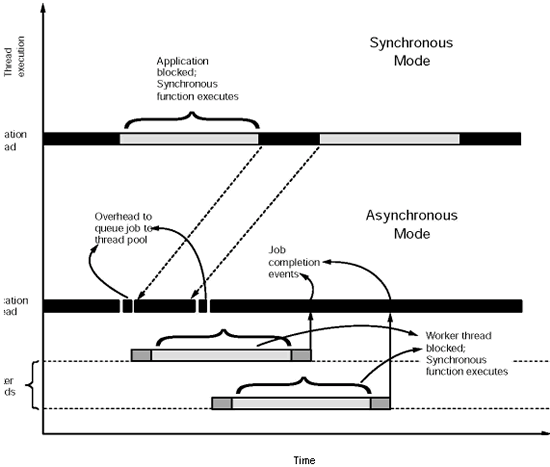

圖 1. 同步和異步操作模式

■ 解決方案

　　使用多線程可以異步的執行同步函數。創(chuàng )建一個新的線程或使用一個已經創(chuàng )建的線程作為工作線程，用來調用耗時的同步函數并等待其執行和返回，而應用線程可以繼續處理后面的邏輯。當同步函數返回時，工作線程發布一個SRL事件（稍后說明）給應用線程，根據同步函數的返回值傳遞相應的返回碼。

　　一種方法是預先創(chuàng )建一個工作線程池等待為主應用程序服務。這樣可以避免創(chuàng )建和結束動態線程的負荷。此時，線程池里的某個線程可能專門用于為池里的其它可用線程分配工作。

　　下面的圖表闡述了這種解決方案的原理和好處。

　　線程池

　　本節介紹如何利用線程實現本篇應用手冊中建議的解決方案。

　　為什么使用線程池

　　如前所述，使用額外的線程可以讓主應用線程不必去等待同步函數的執行。也就是說，應用程序可以繼續處理它的邏輯，而不會(huì )被執行中的同步函數阻塞。

　　但是如果額外的線程是在要調用同步函數的時候創(chuàng )建的，應用程序就要花費操作系統所需要的時間去創(chuàng )建這個線程。更好的解決方法是在應用程序初始化時預先創(chuàng )建一組工作線程，當應用程序需要時可以利用它們調用任何的同步函數。這個池里的工作線程需要由"某個人"來管理，為它們分派工作并保持負載平衡。因此在一個有"n"個工作線程的池里，你可以指定第一個線程作為主線程或者控制線程，其它?quot;n-1"個線程作為用來調用同步函數的工作線程。

　　Windows*線程池服務

　　Windows*本身就提供了由操作系統來進行管理的線程池技術。它根據應用程序的需要動態的創(chuàng )建和刪除線程。可創(chuàng )建的線程數僅受到系統內存的限制。

　　應用程序通過Windows的函數QueueUserWorkItem來使用線程池庫。當應用程序第一次調用這個函數時，Windows會(huì )創(chuàng )建線程池。池里至少會(huì )有一個線程被用來監測其它的線程，并按照應用程序的需要為它們分配工作任務。

　　預了解更多詳情，請訪問http://msdn.microsoft.com/library ，查找QueueUserWorkItem。

　　Windows線程池服務特性

　　Microsoft Visual Studio* 6.0版本提供的"winbase.h"里沒有包含函數QueueUserWorkItem的定義。開發者需要按如下所示手工定義這個函數，或者在包含Visual Studio頭文件之前包含Windows SDK版本的"winbase.h"。

　　extern "C" WINBASEAPI BOOL WINAPI QueueUserWorkItem(
　　　LPTHREAD_START_ROUTINE Function,
　　　PVOID Context,
　　　ULONG Flags
　　);

　　處理同步函數

　　任何同步函數要通過異步方式調用要開發一個開起來類似的函數， 而且和同步函數有相同的參數。

　　同步函數：
　　long foo(Type1 arg1, Type2 arg2 …, Typen argn)

　　異步方式的同步函數：
　　long ASYNC_foo(Type1 arg1, Type2 arg2 …, Typen argn);

　　按如下所示定義一個結構用來封裝函數的參數并傳遞給線程池。如果任何一個形式參數是指針類型的變量，要確保同步函數在工作線程中執行時該指針是有效的。
　　typedef struct tagFOO {
　　　Type1 arg1;
　　　Type2 arg2;
　　　.
　　　.
　　　.
　　　Typen argn;
　　} DFOO, *PFOO;

　　應用程序按如下所示調用Dialogic函數：
　　// asynchronous invocation
　　if (invokeAsynchronously)
　　{
　　　　rc = ASYNC_foo(arg1, arg2, … , argn);
　　}
　　// synchronous invocation
　　else
　　{
　　　　rc = foo(arg1, arg2, … , argn);
　　}

　　ASYNC_foo的實現方法：

　　long WINAPI ASYNC_foo(Type1 arg1, Type2 arg2,…, Typen argn)
　　{

　　　　DFOO vContext = {
　　　　　arg1,
　　　　　arg2,
　　　　　.
　　　　　.
　　　　　.
　　　　　argn

　　　　};
　　　　PFOO pvContext = new DFOO (vContext);
　　　　QueueUserWorkItem(THREAD_ASYNC_foo, pvContext,
　　　　　　　WT_EXECUTEINLONGTHREAD);
　　　　return 0;
　　}

　　THREAD_ASYNC_foo是回調函數，會(huì )被Windows線程池服務選擇的工作線程調用。

　　回調函數的實現方法：

　　#define ASYNC_EVENT_FOO 0x10000
　　void THREAD_ASYNC_foo(void* pvContext)
　　{
　　　　long rc = 0;
　　　　PFOO pContext = (PFOO)pvContext;
　　　　rc = foo(pContext->arg1, pContext->arg2, …, pContext->argn);
　　　　// the synchronous function has returned;
　　　　// post an event to the appln
　　　　sr_putevt(devh, ASYNC_EVENT_FOO, sizeof(rc), &rc, 0);
　　　　delete pContext;
　　}

　　ASYNC_EVENT_FOO是同步函數foo完成時發布給應用程序的SRL用戶事件。實際上foo確實是以同步方式調用的，但是現在僅有線程池中被選中的線程用來等待該函數完成，而應用程序則可以不受限制的繼續處理它的邏輯。

　　形式參數被封裝在一個結構里，其占用內存是在程序片斷里動態分配和釋放的。在高密度系統中，可以使用緩沖池來預先分配內存從而避免動態分配和釋放內存的負荷。

　　向應用程序發送通知

　　同步函數完成時，工作線程通過SRL提供的事件發布技術通知應用程序。其它的事件管理方法也可以用來達到這一目的。

　　SRL主要的功能是提供事件管理的通用接口和所有Dialogic設備的通用功能。SRL負責集中的分發所有Dialogic設備上產生的事件。通過SRL，能夠以一種標準的方式處理事件。

　　同步函數完成后，THREAD_ASYNC_foo回調函數使用SRL函數sr_putevt向應用程序發布一個預定義的事件。

　　// return code
　　long rc;
　　rc = foo(…);
　　sr_putevt(devh, ASYNC_EVENT_FOO, sizeof(rc), &rc, 0);

　　應用程序接著使用某個SRL等待函數來等待SRL事件，例如如下所示的sr_waitevt，該函數在指定的時間段內等待任何事件。

　　// loop infinitely
　　while (1)
　　{

　　　　int ret;
　　　　ret = sr_waitevt(-1 /* wait forever */);
　　　　if (ret != -1)
　　　　{
　　　　　　ProcessEvents();
　　　　}
　　}

　　函數ProcessEvents為應用程序管理事件。所有在應用程序的SRL事件循環中接收到的事件都是在這個函數里處理的。該函數僅對接收到的事件進行分析和執行事件相關的處理。

　　void ProcessEvents()
　　{
　　　　long ev;
　　　　long dev;
　　　　void* vp;

　　　　ev = sr_getevttype(0);
　　　　dev = sr_getevtdev(0);

　　　　vp = sr_getevtdatap(0);
　　　　switch (ev)
　　　　{
　　　　case ASYNC_EVENT_FOO:
　　　　　　{
　　　　　　　　long rc;

　　　　　　　　if (rc != 0)
　　　　　　　　{
　　　　　　　　　　printf("Error in Device = %d\n", dev); return;
　　　　　　　　}
　　　　　　　　rc = (long*)vp;
　　　　　　　　.
　　　　　　　　.
　　　　　　　　.

　　　　　　　}
　　　　　　　break;
　　　　default:
　　　　　　{
　　　　　　.
　　　　　　.
　　　　　　.

　　　　　　}
　　　　　　break;
　　　　}
　　}

　　平臺無關性

　　本應用手冊介紹的解決方案是在Windows上實現的。你可以開發一個平臺無關的線程池庫，這樣應用程序就不用關心底層是什么操作系統了。如果是Windows，這個庫可以利用Windows自帶的線程池服務；如果是其它的操作系統，可能要自行實現線程池技術。

■ 應用實例

　　本應用手冊介紹的解決方案是以一個會(huì )議應用為實例的。這個應用程序有兩個參數。
　　模式: 0 = 同步; 1 = 異步
　　會(huì )議方數

　　應用場景

　　應用程序創(chuàng )建一個用戶提供方數的會(huì )議。第一方播放一個文件，其余各方錄制該文件。應用程序運行在異步模式演示了異步調用方式。函數dcb_estconf和dcb_addtoconf例證了這種方案。這兩個函數是Dialogic R4 API的一部分，它們只能提供同步的調用模式。但是這個應用程序演示了一個開發者如何用異步方式來調用這些函數。

　　應用程序初始化

　　int main(int argc, char* argv[])
　　{
　　　　int iIndex = 0;
　　　　short iIterator = 0; // to access global arrays
　　　　// collect command line parameters
　　　　.
　　　　.
　　　　.
　　　　if (async)
　　　　{
　　　　　　// initiale thread pool library
　　　　　　.
　　　　　　.
　　　　　　.
　　　　}

　　　　else
　　　　{
　　　　　　.
　　　　　　.
　　　　　　.
　　　　}

　　　　// Perform Application specific initializations
　　　　.
　　　　.
　　　　.
　　　　// Open all voice resources
　　　　.
　　　　.
　　　　.

　　　　// Open a conference resource
　　　　.
　　　　.
　　　　.

　　　　// Put up to 4 parties in conference
　　　　iIterator = 0;
　　　　if(-1 == EstablishConf(iIterator,
　　　　　　((nConfItems <= 4) ? nConfItems : 4)))
　　　　{
　　　　　　printf("dcb_estconf for Host failed\n");
　　　　}
　　　　// Start Infinite App Main Loop
　　　　if (async)　
　　　　{
　　　　　　while (1)
　　　　　　{
　　　　　　　　int ret;
　　　　　　　　/* wait forever */
　　　　　　　　ret = sr_waitevt(-1);
　　　　　　　　if (ret != -1)
　　　　　　　　{
　　　　　　　　　　ProcessEvents(); }
　　　　　　　　}
　　　　　　}
　　　　　　// Note: In async mode, we'll never reach here
　　　　　　// Following code only executes in sync mode
　　　　　　// Put everyone else in the Conference
　　　　　　if (nConfItems > 4)
　　　　　　{
　　　　　　　　AddToConf(4, nConfItems-4));
　　　　　　}
　　　　　　　　StartConferencing();
　　　　　　　　.
　　　　　　　　.
　　　　　　　　.

　　}

　　調用同步函數

　　每個同步函數foo的異步形勢可能是ASYNC_foo。兩種函數應該有相同形勢的參數。

　　if (async)
　　{

　　　　rc = ASYNC_dcb_estconf(g_arpConfDevice,
　　　　　　&g_arpCDT[a_sCounter],
　　　　　　a_sItemsInConference, MSCA_ND,
　　　　　　&g_arpConfID);

　　}
　　else
　　{

　　　　rc = dcb_estconf(g_arpConfDevice,
　　　　　　&g_arpCDT[a_sCounter],
　　　　　　a_sItemsInConference, MSCA_ND,
　　　　　　&g_arpConfID);

　　}

　　異步方式調用時，返回碼僅表示這項工作已被成功的傳遞給工作線程。實際的錯誤返回碼將在同步函數完成時由工作線程發送到應用程序的事件循環里。

　　異步方式調用同步函數

　　為了完成讓工作線程調用同步函數的任務，異步形勢的函數必須把函數參數封裝在一個結構里，為這個結構分配內存，然后使用Windows API QueueUserWorkItem把一項用戶工作發送給線程池庫。

　　typedef struct tagDCB_ESTCONF {
　　　　int devh;
　　　　MS_CDT* cdt;
　　　　int numpty
　　　　int confattr;
　　　　int* confid;
　　} DCB_ESTCONF, *PDCB_ESTCONF;
　　long WINAPI ASYNC_dcb_estconf(int devh, MS_CDT* cdt, int numpty,
　　　　int confattr, int* confid)
　　{
　　　　DCB_ESTCONF vContext = {
　　　　devh,
　　　　cdt,
　　　　numpty,
　　　　confattr,
　　　　confid

　　　　};
　　　　PDCB_ESTCONF pvContext = new DCB_ESTCONF(vContext);

　　　　QueueUserWorkItem(THREAD_ASYNC_dcb_estconf, pvContext,
　　　　　　　　　　　　　　　　　　　WT_EXECUTEINLONGTHREAD);
　　　　return 0;
　　}
　　void THREAD_ASYNC_dcb_estconf(void* pvContext)
　　{
　　　　long rc = 0; PDCB_ESTCONF pContext = (PDCB_ESTCONF)pvContext;
　　　　rc = dcb_estconf(pContext->devh, pContext->cdt, pContext->numpty, 　　　　
　　　　　　　　　　　　　　　　　　pContext->confattr, pContext->confid);
　　　　sr_putevt(pContext->devh, DCB_EVENT_ESTCONF, sizeof(rc), &rc, 0); delete pContext;
　　}

　　應用程序標準運行時事件循環

　　下面這段代碼提供了本應用手冊所討論的會(huì )議應用的事件管理實例。

　　void ProcessEvents()
　　{
　　　　long ev;
　　　　void* vp;

　　　　ev = sr_getevttype(0);
　　　　vp = sr_getevtdatap(0);

　　　　switch (ev)
　　　　{
　　　　case DCB_EVENT_ESTCONF:

　　　　　　{
　　　　　　　　long rc; rc = (long*)vp;
　　　　　　　　if (rc != 0)
　　　　　　　　{
　　　　　　　　　　printf("Error\n"); return;
　　　　　　　　}

　　　　　　　　// Put everyone else in the Conference
　　　　　　　　if (nConfItems > 4)
　　　　　　　　{

　　　　　　　　　　AddToConf(4, nConfItems-4);
　　　　　　　　}
　　　　　　　　else
　　　　　　　　{
　　　　　　　　　　StartConferencing();
　　　　　　　　}

　　　　　　}
　　　　　　break;
　　　　　　case DCB_EVENT_ADDTOCONF:

　　　　　　　　{
　　　　　　　　　　long rc;
　　　　　　　　　　rc = (long*)vp;

　　　　　　　　　　if (rc != 0)
　　　　　　　　　　{
　　　　　　　　　　　　printf("Error\n");
　　　　　　　　　　　　return;

　　　　　　　　　　}
　　　　　　　　　　static int partiesInConf = 4;
　　　　　　　　　　if (++partiesInConf == nConfItems)
　　　　　　　　　　{
　　　　　　　　　　　　StartConferencing();
　　　　　　　　　　}
　　　　　　　　}
　　　　　　　　break;

　　　　　　　　.
　　　　　　　　.
　　　　　　　　.
　　　　　　　　default:

　　　　　　　　{
　　　　　　　　}
　　　　　　　　break;

　　　　　　}
　　}

■ 結 論

　　在一個簡單的32方會(huì )議應用實例的測試運行中，同步模式調用阻塞了應用程序達3545毫秒。與此相反，異步模式僅僅阻塞了應用程序421毫秒。換言之，本應用手冊介紹的方案幫助應用程序以相當于同步方式12%的時間處理了同步函數。在大多數應用中，這段寶貴的時間可以用來處理其它的應用邏輯。該測試系統的規范如下：

• 系統版本: Dialogic Dialogic SR 5.1.1 FP1 for Windows

• 操作系統: Windows 2000 SP 3

• 處理器速度: 500 MHz

• 內存: 128 MB

• Dialogic Dialogic板卡: DM/V1200A-4E1, DM/V1200-4E1

　　與了解更多詳情，請訪問Dialogic網站http://www.Dialogic.com/.
