30B+D在證券的應用（一）

30B+D在證券的應用（二）

杭州恒生電子股份有限公司 施政 2002/03/19

前言

　　近年來北京、沈陽、廈門、深圳等地陸續推出30B+D業務，發展迅速，不少地區甚至強烈推薦用戶使用30B+D來替代原有的E1業務。30B+D使用的是ISDN專用的DSS1用戶信令協議，該信令是共路信令，與普通的E1業務采用的1號信令相比，信令傳送速度快，減少了呼叫的建立時間，提高了傳輸設備和交換設備的使用效率，具有提供大量信令的潛力。為此，不少CTI硬件提供商提供了30B+D的接口板卡和設備，Intel Dialogic公司的D/300SC，東進公司的D320/640等市場主流產品都支持30B+D接口。系統集成商應用這些設備開發了PC-PBX，ACD，IVR，呼叫中心，電話銀行等系統，廣泛用在銀行、證券、電信、大型企業等領域。

　　東進公司推出D320/640 DSS1、 D321/641/1281等產品以其高性?xún)r(jià)比引起業界廣泛關注。下面我們以D320/640 DSS1產品為例介紹該系列產品的功能和應用及在實際應用編程過程中的注意點。在上面我們提到，30B+D使用的是ISDN專用的DSS1用戶信令協議，該信令是共路信令，與普通的E1業務采用的1號信令相比，信令傳送速度快，減少了呼叫的建立時間，提高了傳輸設備和交換設備的使用效率，具有提供大量信令的潛力。比如在長途呼叫中，普通E1線路需要4-6秒鐘才能建立呼叫，而30B+D在不到1秒鐘的時間內就可以建立呼叫。因此，越來越多的呼叫中心、PC-PBX等CTI應用開始采用30B+D的中繼接入方式，以提供良好的通訊業務。

DJISDN卡簡介

1.基本功能

• 實現ISDN PRI(DSS1)信令處理，同時提供中國1號信令的處理功能。

• 單/雙/四E1數字中繼接口，提供30/60/120路中繼通道處理能力。

• 高密度設計，單板完成30/60/120路DTMF 收發，數字錄放音及壓縮，無須其他附加卡。

• 多達10個TMS320 C54 數字信號處理器，獨立高速SDRAM，處理能力達1000MIPS，實現高性能的信號處理算法，完成所有的電話語音信號處理，DTMF，及數字錄音，壓縮及回放。

• 標準H.100接口，單機多達16片，480/960/1920 中繼通道；

• 通過過機卡DCTx160實現機間互聯，提供高達4096路無阻塞直接交換能力。

• 語音編碼為標準A律PCM，壓縮方法為ADPCM，可軟件設置。

• 可以使用AMI ADPCM的格式來進行壓縮錄音和放音，速率為32KBPS。

• 內置會(huì )議功能，無需附加會(huì )議卡，支持2個32方電話會(huì )議以及均衡多方會(huì )議錄音。（注：D1281無會(huì )議功能）

• 支持即插即用（PNP），無任何硬件跳線設置，安裝簡單。

• 接口阻抗支持75Ω/120Ω，提供BNC/RJ11兩種接口。（注：D1281 PCI僅提供RJ11接口）

• 識別FAX/MODEM以及其它特種信號音。

• 回聲消除和內存錄音功能，支持語音識別等應用。

• 提供標準FSK格式數據接受和發送功能。

2.技術指標

• E1接口
  物理接口：符合建議G.703，非平衡75ΩBNC或平衡120ΩRJ11接口。
  幀結構：符合建議G.704的幀結構與建議G.706的復幀結構。
  2048KBps PCM基群：符合建議G.732，G.796
  告警：符合建議G.775
  抖動與漂移：符合建議：G.823

• 信令
  數字一號用戶信令系統（DSS1）
  信令規范符合
  ITU-T Q.930 � Q.931
  GB/T 17154.1 � 1997

• 內部互聯總線
  CT-BUS總線：符合ECTF的H.100標準。

• PC接口
  PCI 總線
  內存地址：64K自動分配
  中斷：自動分配

• 語音編碼：
  采樣率：8KHZ
  數據率：A率PCM碼 64kb/s ， ADPCM（AMI）碼 32 kb/s

• 單卡容量：
  D321 PCI：?jiǎn)蜤1，30路中繼通道，30路DTMF收發，30路錄放音通道。
  D641 PCI：雙E1，60路中繼通道，60路DTMF收發，60路錄放音通道。
  D1281 PCI：4E1，120路語音通道，120路DTMF收發，120路錄放音通道。
  每一塊卡上包含有10 DSP，共1000 MIPS信號處理能力。

• 單機容量：
  單機最大裝卡量：16塊。
  單機最大通道容量：1920 中繼通道。

DJISDN卡編程的特點

1.信令控制

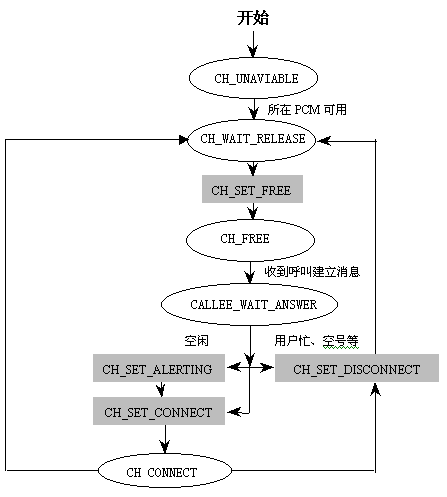

　　東進isdn卡與E1卡編程上最大 的區別是他的信令控制上，也就是系統在摘掛機上控制上的不同。以下是中繼通道狀態的躍遷

2.基本操作函數

　　基本操作函數參考東進的程序員手冊

3.多線程處理

　　傳統的證券行業應用中，業務處理的流程很復雜，一般的應用程序需要由多線程來處理。目前，東進公司提供的板卡驅動程序中沒支持多線程編程，所以在編寫操作語音卡的程序時一定要考慮線程對語音卡資源并發操作問題，即保證程序每次只能有一個線程在操作語音卡。在Windows編程中有很多方法來處理多線程對資源調用的同步問題，如在Delphi中提供了Synchronize過程來保證不對語音卡資源進行并發操作，也可以用臨界區的方法來處理，Delphi中提供了TRTLCriticalSection類，具體的使用方法可以參考Delphi的書籍。

4.常見編程注意點

　　東進公司為DJISDN卡提供了豐富的開發函數，使得用戶能夠快捷方便的開發出基于DJISDN的應用軟件。在開發DJISDN卡的過程中我們必須要注意一下一些方面發的內容。

　　1.接收按鍵，接收處理

　　東進公司提供了DJTrk_GetDtmfCode等函數來處理，為了提高收碼的準確性我們需要定時調用該函數，時間不宜過長

　　2.放音，文件、內存，要注意調用st op

東進公司提供了多種放音函數，要注意的是在每次調用放音函數之后，都要調用相應的停止放音函數。尤其在多線程的編程中要注意這一點，否則可能有意想不到的結果。

　　3.需要循環調用的函數

　　DJISDN卡和其他卡一樣需要循環調用DJSys_PushPlay()函數，除此之外還要循環調用 DJISDN_GetEvent()函數處理中繼通道的事件，改變中繼通道的狀態

　　4.傳真、座席資源用完釋放

　　5.信令控制

　　由于DJISDN卡走的是數字一號信令，所以在編寫應用軟件時要注意摘掛機的控制函數

　　詳情請垂詢杭州恒生公司或者東進技術公司
　　恒生公司：0571-87221133 施政
　　東進公司：
　　深圳總部：0755-3636988
　　上海：021-62103402,62103403
　　北京：010－62326253,62326252,62326250
　　成都：028-5255741,5257408
　　djsales@dj.com.cn
　　marketing@dj.com.cn

東進技術公司供稿　CTI論壇編輯
