刀片服務器之CompactPCI 6U背板標準

胡雷鈞 2002/06/13

刀片服務器，是高密度計算發展的一個典型產物，從其物理形態就可以看到其獨到之處，一片板子（所謂的一個服務器刀片）即是一臺獨立的服務器，這在以往是很難想像的。

不過刀片服務器的優勢不僅僅是高計算密度，其背板設計也給了系統設計者以豐富的想像空間，通過變換背板的標準，可以設計出具備各種不同功能、應用于各種不同領域的刀片服務器產品。

目前有很多廠商提供了一種3U的背板規格，通過這種背板可以為服務器提供電源、鍵盤鼠標和顯示器的接入、部分管理功能和低速的I/O接口（如軟盤、光驅等），還可以實現熱插拔功能。這種規格的背板雖然很好地支持了高計算密度的集群，但從本質上與目前的機架服務器加KVM的形式?jīng)]有太大區別，并沒有太多的新意。

另一種普遍采用的是基于CompactPCI規范的6U背板標準。這種標準在背板上提供了5段針式接口（J1到J5），在每段不同的接口上設置了不同的總線和控制信號，從而提供很多系統特色。

64位和32位的PCI總線

CompactPCI背板上設置了PCI總線，在J1 接口上實現了32位PCI總線，J2接口上實現了64位PCI總線。這樣使得連接在背板上的服務器刀片（SBC）可以通過PCI總線控制各種不同的I/O設備，尤其是各種與語音通信相關的I/O設備，比如T1/E1中繼板、7號信令網關、IP電話網關、電話用戶板等等，SBC通過PCI總線實現對這些板卡的控制和存取，從而實現各種基于語音的電話增值業務，如語音信箱、電話會(huì )議、CALL CENTER、CRM中的主叫號碼提取等等。

集成計算機和電話系統的H.110總線

集成計算機和電話系統的H.110總線在J4、J5接口上實現。通過這種總線，系統中與語音相關的I/O設備可以實現基于電路連接的無阻塞話音交換，這種交換方式是PCI總線和以太網所無法滿足的。

10/100/1000M以太網交換總線

10/100/1000M以太網交換總線在J3接口實現。這種背板標準支持到每個SBC的10/100/1000M以太網連接，并且可以在背板上安裝10/100/1000M的2～4層交換機，這樣可以把系統中每個槽位上安裝的SBC與交換機連接起來，提供一個基于IP的交換網絡(luò )。通過集成這種總線，刀片服務器系統可以很好地集成IP業務和語音業務，提供各種不同的電信增值服務。

通常VoIP、語音信箱、主叫號碼顯示、各種基于數據庫的應用等電信增值業務是通過PBX以及和PBX IP網接口連接的一系列服務器來實現，這種系統構成有很多不足的地方，比如：系統設備的標準相對封閉、系統構成復雜、維護較困難、系統擴展難度較大、系統的體積較大等等。

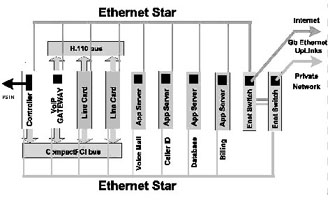

如果我們采用基于CompactPCI標準的刀片服務器系統來實現，系統可能就是完全另外一種樣子（如圖1），這樣的實現，首先系統體積小，只要一個刀片服務器機箱；第二，系統基于標準的體系架構，開發和維護容易，成本低廉；第三，系統非常好地集成了語音通信和IP通信，易于部署增值電信業務；第四，系統具有較好的可擴展性，因為背板提供了豐富的帶寬資源，同時單位空間內豐富的插槽，可以安裝更多的服務器刀片，提供了充足的計算資源；第五，系統還可以利用各種高可靠性和高可管理性的特點。

服務器刀片的熱插拔

通過背板上的特殊信號，在SBC插到背板上時，系統能夠知道，并為系統供電，同時通過一個中斷信號激活處理器并引導系統。當SBC從系統中移掉時，只要搬動SBC上下兩端的移出把手，系統就會(huì )發出中斷信號給處理器，處理器執行操作系統的關閉程序，同時通過SBC前面板上的LED顯示操作系統已經安全關閉，然后可以安全地拔下SBC。

服務器刀片間的熱備份 背板的各種總線往往會(huì )分成兩段，每段有不同的SBC控制。在背板上存在兩個特殊槽位，在這些槽位上的SBC同時連接到這兩段總線上，正常狀態下一個活動的SBC在控制兩段總線和總線上的設備，另一個SBC處在備份狀態，如果活動的SBC出現故障，備份SBC會(huì )接管兩段總線和應用。參見圖2。

支持IPMI規范的系統管理總線

IPMI是服務器標準的管理規范，CompactPCI背板支持這種標準，從而讓整個系統處于一個基于開放標準的管理規范之下，讓我們可以使用現在服務器上普遍采用的技術管理刀片服務器系統。我們可以方便地監控系統的電壓、電流、溫度、風扇轉速等可靠性相關的指標，并通過管理軟件的報警和遠程管理功能提高系統的可靠性。參見圖3。

通過討論以上種種CompactPCI 6U背板的技術特點，我們可以發現，基于這種技術標準的刀片服務器系統，不但可以實現高性能和高計算密度的服務器集群，而且還可以很好地實現各種基于語音業務的增值電信服務，實現IP網和語音網的集成，充分發揮服務器的計算能力和充分利用語音網絡(luò )方便的接入方式。這種平臺為我們未來的應用系統提供了一個非常廣闊的發展空間。

CompactPCI標準和技術特點

CompcatPCI標準是PIGMG組織開發的一系列標準，這一系列標準定義的是一種基于背板連接的計算機系統和I/O系統的標準，包括物理規格、電器特性、各種通信總線、可靠性、可管理性等一系列特性，主要的標準如下：
● PICMG 2.0 CompactPCI核心規格;
● PICMG 2.1 CompactPCI 熱拔插規格;
● PICMG 2.2 CompactPCI VME擴展標準;
● PICMG 2.3 CompactPCI PMC擴展接口定義;
● PICMG 2.5 CompactPCI 計算機與電話系統集成（CTI）規范（H.110總線）;
● PICMG 2.6 PCI到PCI橋;
● PICMG 2.9 CompactPCI系統管理總線;
● PICMG 2.11 電源規范;
● PCIMG 2.12 熱插拔體系結構;
● PICMG 2.13 系統冗余插槽;
● PICMG 2.16 以太網包交換背板規范;
● 未來會(huì )擴展到Infinband;
● 兼容H.110。
