H20-20增強型遠端模塊DAS128E技術說明書
2003/07/02
目 錄
1. 產品簡介 3
2. 產品結構及規格說明 4
2.1 遠端模塊主機框規格（長445X高223X深350） 4
2.2 系統容量與交換機時隙占用 5
2.3 各接口板說明（目前都可供貨） 5
2.4 局端接口板EDT4D板和集中接入機框（含CDT4）說明 5
2.5 與交換機2M接口、信令要求及自動集線比功能說明 6
2.6 一體化機柜說明 7
3. 產品性能特點 8
3.1 外觀、結構特點 8
3.2 強大和豐富的功能 8
3.3 全面無縫支持H20-20交換機的功能 8
3.4 高可靠性和容錯性 9
4. 典型應用 10
4.1 遠端模塊與交換機連接示意圖 10
4.2 典型應用舉例 10
4.2.1 電力住宅小區、賓館和學校的電話系統： 11
4.2.2 新增辦工分支機構電話系統 11
4.2.3 電力調度網容量小的交換點 11
4.2.4 地鐵公務電話、各車站電話 11
4.2.5 舊電纜改造 11
4.2.6 音頻電纜倍增器 11
4.2.7 虛擬小交換機 11
4.2.8 呼叫中心分布式座席 12
4.2.9 交換機互為備用 12
5. 主要技術參數 13
5.1 基本參數 13
5.2 2M接口（EDT4及HDT4）（符合G.703） 13
5.3 模擬用戶接口（8ALU）（符合國標要求） 13
5.4 4線EM接口8EMU接口 13
5.5 數字用戶接口8DLIU 13
5.6 調度臺接口2RDU 14
5.7 調度臺接口2RUU 14
5.8 異步數據接口8RS232 14
5.9 同步數據接口4V35U 14
5.10 電源 14
6. 工作環境要求 14
1. 產品簡介

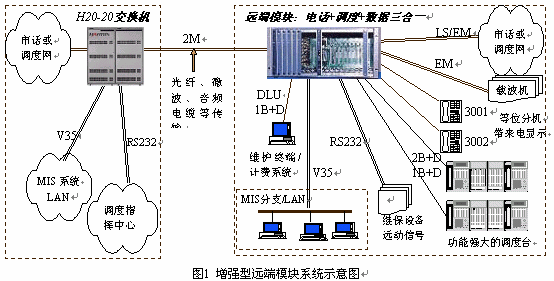

DAS128E遠端模塊是DAS128增強型版本。DAS128遠端模塊經過幾年的發展，由當初單一的電話接入發展為融電話、調度和數據傳輸為一體的三合一接入平臺，遠端可提供的接口大大豐富，且具備自交換功能。
DAS128E遠端模塊是專為H20-20用戶交換機設計開發的話音、數據的綜合接入系統。它與H20-20交換機為一體化、緊耦合設計，全面無縫支持H20-20交換機強大的功能。DAS128E相當于交換機的遠端用戶機柜，是真正意義上的遠端模塊。通過DAS128E接入交換機的用戶享受與交換機本地用戶完全同等的功能。
DAS128E遠端模塊與交換機通過標準2M接口連接，可靈活方便、不受距離限制地擴容、延伸由H20-20交換機組成的行政網、調度網。同時它可提供強大的數據傳輸功能如：提供RS232或音頻口傳輸遠動信號，提供V35接口連接MIS系統、局域網等。根據需要遠端模塊可提供光接口直接連接交換機。
DAS128E可提供更為豐富的接口，目前可訂貨的接口有：帶主叫模擬用戶（ALU）、數字用戶（DLU）、調度接口（2B+D或者U接口）、環路中繼、4線EM中繼、RS232和V.35等接口。
DAS128E同時又是一臺小交換機，它自帶交換功能，當與主機連接的2M接口中斷時，可自動切換到本機交換，可繼續保持內部通話和中繼呼入呼出功能。
DAS128E采用模塊化插板式設計。單模塊提供8-128個話路，當需要更大門數時可模塊化疊加。
2. 產品結構及規格說明
DAS128遠端模塊系統由遠端模塊主機和相關的局端設備（EDT4板和集中接入機框）等組成。EDT4和集中接入機框（含CDT4板）用于從交換機取出時隙，并轉換為準V5.2接口；當然遠端模塊與交換機DTU連接時不需要該設備。產品系列中還包括一體化機柜，一體化機柜指遠端模塊主機框與19英寸機柜和19英寸電源、19英寸配線模塊、光端機等出廠前全部安裝在一起，內部音頻電纜也安裝上配線架，這樣可大大減少現場開通的工作量。

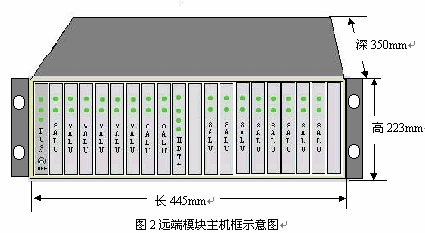

2.1 遠端模塊主機框規格（長445X高223X深350）

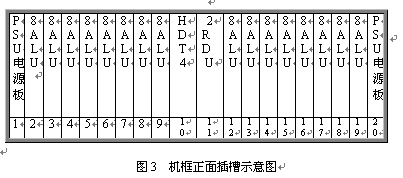

見圖2和3，遠端模塊采用19英寸標準機框，高度為5U，可安裝在各種標準的19英寸的機柜中。機框共20個插槽，正面插板，反面背板出線。每個機框可插20塊各種類型的板件，其中兩邊第1第20槽固定插電源板PSU，中間第10號槽固定插數字中繼接口板HDT4，其余16個槽為通用槽口，可插16塊各種類型接口板。每塊板為8路，一個機框總共128話路。調度接口板2RDU固定插第11槽，該板不占機框端口。對于自帶交換系統，需要安裝一塊系統信號音板8TDU，該板固定插19槽，占8個端口。
2.2 系統容量與交換機時隙占用
單模塊容量為8-128門，需要更大門數可模塊化疊加。交換機時隙可根據所需要的總容量來配置為32、64、128等；最小為32，按照32為基本單位疊加計算。原則上遠端模塊每一個用戶或者中繼接口都需要占用交換機一個時隙。
2.3 各接口板說明（目前都可供貨）
·遠端8線模擬用戶板8ALU：8路模擬接口板。提供8路模擬電話機接口，帶主叫顯示。接口滿足國標要求。
·遠端8線數字用戶板8DLIU：提供8路1B+1D數字用戶接口，接口滿足H20-20交換機指標要求。
·遠端2線調度接口板2RDU（2B+D）：提供2路HDDU 2B+D調度接口，接口滿足H20-20交換機指標要求。
·遠端2線調度接口板2RUU（U接口）：提供2路HDDU U型調度接口，接口滿足H20-20交換機指標要求。
·遠端8線4EM中繼板8EM4：8路4線EM中繼板，提供8路4線EM接口，提供V型信號。接口滿足國標要求。
·遠端8線環路中繼板8LSU：8路環路中繼板
·遠端8線異步數據接口板8RS232：8路RS232數據接口。
·遠端8線同步數據接口板4V35U：四路V35數據接口。
·遠端數字中繼接口板HDT4：為系統提供128路端口交換和信令處理功能。目前可提供準V5.2和R2信令，提供自動集線比功能。
·二次電源板PSU：為機框提供所需的電源和鈴流。PSU為-48V直流輸入。PSU可根據需要選擇是否冗余備份。
·背板MU：為各板提供連接和電話T/R接線。該背板為8線結構。
2.4 局端接口板EDT4D板和集中接入機框（含CDT4）說明

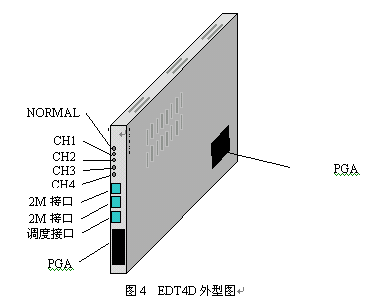

EDT4D是在舊EDT4板上增加調度接口。見圖4，EDT4D為一塊H20-20交換機插板，厚度為兩個槽口。EDT4通過扁平電纜與交換機公共控制機柜的背板PGA相連，提取交換機時隙；并將時隙轉換為由四個數字中繼接口E1組成的準V5.2接口與遠端模塊相連。一塊EDT4可接2個PGA端口組，共128個話路。
EDT4D板也可以直接插到交換機用戶背板取時隙，此時可取到的時隙為32。
EDT4D出廠時設定集線比4:1,2:1或1:1。當選擇4:1時，僅使用四個數字中繼接口中第一個，所有128個話路都共用這一個2M口，此時傳輸系統只需要一個2M口。當選擇2:1時，僅使用四個數字中繼接口中前兩個，此時傳輸系統需要兩個2M口。當選擇1:1時，全部使用四個數字中繼接口，此時傳輸系統需要四個2M口。EDT4D具備自動集線比功能，祥見第2.5節。
EDT4D板與遠端模塊通信的主通道具備自動倒換功能，以確保強的容錯功能：只要四個通道中有一個正常，則全部的電話都能工作。
在多個遠端模塊同時接到一臺交換機時，為減少對交換機用戶槽口的占用，可采用"集中接入機框+CDT4"板來實現。集中接入機框外型同遠端模塊，背板不一樣。CDT4功能等同EDT4板，尺寸為遠端接口板大小，相當于小尺寸的EDT4板。一個集中接入機框可提供16個方向的遠端模塊。
2.5 與交換機2M接口、信令要求及自動集線比功能說明
遠端模塊通過標準2M（E1）接口與交換機連接。該接口不受傳輸距離和傳輸設備的限制。常用的傳輸設備有SDH、PDH光端機（光纜），數字微波、數字擴頻，HDSL調制解調器（雙絞線）等。
該2M接口目前可提供兩種信令：準V5.2和R2。當采用準V5.2時，局端必須配置EDT4D板或者集中接入機框（含CDT4板）；此時交換機不用擴容用戶機柜，同時具備自動集線比功能。
集線比指用戶數量與中繼通道的比例，可設為1:1,2:1和4:1，集線比在出廠時設定。例如當集線比為4:1時，遠端模塊可以同時通話的電話為30路。自動集線比功能指系統會(huì )自動識別已經連接的2M接口，進而自動調整實際工作的集線比。例如當出廠時設定的集線比為1:1時，但實際僅連接一個2M通道，此時遠端模塊全部128個電話都能打，只是只有30路可同時通話。
當采用R2信令時，遠端模塊2M接口與交換機DTU板連接，此時不具備自動集線比功能，每30路必須對應一條中繼。

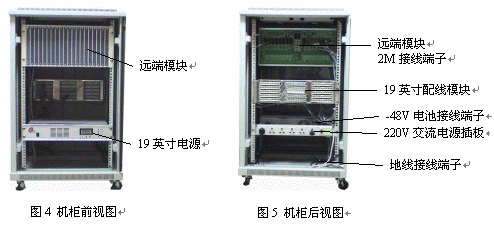

2.6 一體化機柜說明
一體化機柜指遠端模塊與19英寸機柜和19英寸電源、19英寸配線模塊、光端機等出廠前全部安裝在一起，內部音頻電纜也安裝上配線架，這樣可大大減少現場開通的工作量，現場只需插上220V電源、連接2M接口和跳線外電纜等即可。
一體化機柜運輸時應打木箱，并確保機柜玻璃面向上！！！
3. 產品性能特點
3.1 外觀、結構特點
·全部的板件為插板結構（包括電源鈴流），更換方便；
·遠端模塊為19英寸標準，可根據模塊數量靈活選配各種高度的機柜；
·局端EDT4D采用插板結構，嵌入交換機內部，支持帶電插拔；
·從交換機背板獲取高可靠、高質量的工作電源，很好地保障其長期穩定工作；
·工作于機框中，具備良好的工作環境，如溫度、濕度和灰塵少等；
·局端可提供集中接入機框，用于多點接入系統，可大大減少對交換機用戶槽口的占用，并提高可靠性；
·一體化機柜內置整流電源、光端機、配線架，對外接線少，工程安裝簡單方便；充分體現"快速擴容放號"的優勢。
·一體化機柜提供光接口，實現直接光纜連接；
3.2 強大和豐富的功能
·為H20-20交換機提供話音、調度及數據的三合一綜合接入；
·提供豐富的接口，目前可訂貨的接口有：帶主叫模擬用戶（ALU）、數字用戶（DLU）、調度接口（2B+D或者U接口）、環路中繼、4線EM中繼、RS232和V.35等接口；
·全面支持行政電話功能，遠端分機與本機功能完全一致，帶來電顯示；
·全面支持調度功能，可提供多種調度接口，可接1B+D、2B+D及U接口調度臺；
·全面支持數據功能，RS232接口可提供低速數據，V35接口可用于局域網組網；
·與交換機可通過標準2M連接，支持多種傳輸通道：用光纖、微波、HDSL等。支持多種信令：準V5.2和R2；可與DTU板接口；
·遠端模塊自帶交換，當與交換機連接的中繼斷時仍可提供內部通話功能和環路呼入呼出功能；
·無人值守和集中維護：DAS128E支持H20-20交換機系統TDD的全部維護診斷功能，可由交換機終端對遠端模塊集中進行維護。遠端也可設置維護終端。管理員可通過交換機終端或遠程終端進行維護。這大大方便了維護工作；
·自動集線比功能：與交換機連接采用準V5.2信令時可提供集線比4:1、2:1和1:1以節約傳輸通道，并可根據實際連接的2M接口數量自動調節實際工作的集線比；
·組網簡單靈活：可直接利用所接入的交換機的組網資源，也可本地通過EM、LS中繼與本地市話或者其它交換機網組網；
3.3 全面無縫支持H20-20交換機的功能
·DAS128E相當于交換機的用戶機柜，是真正意義上的遠端模塊，采用DAS128E遠端接入交換機不需擴容原交換機用戶機柜；
·支持H20-20交換機所有的功能，共享交換機全部資源，并可隨交換機軟件同步升級。；
·遠端分機與H20-20本機用戶功能完全一致：包括來電顯示、會(huì )議、轉移、回叫、鬧鐘服務等。實現等位編號；
·支持1B+D數據通信功能，可接數字話機、話務臺和DCA等數據通信設備；
·支持調度交換機各種調度接口；
·數據庫設置簡單：DAS128E全部數據庫與近端機柜一致，如遠端分機的設置：定義用戶板和分機號即可；
·支持交換機計費功能：可采用交換機集中計費，也可單獨計費；
·支持交換機告警功能：遠端模塊的接口板有故障時，交換機能進行識別并告警；
3.4 高可靠性和容錯性
·雙電源熱備份工作：自動倒換，倒換時不會(huì )影響所有功能和中斷電話。鈴流也可倒換。
·2M中繼主鏈路自動容錯倒換：EDT4D板與遠端模塊通信的主通道具備自動倒換功能，以確保強的容錯功能：只要四個通道中有一個正常，則全部的電話都能工作。
·低功耗設計
4. 典型應用

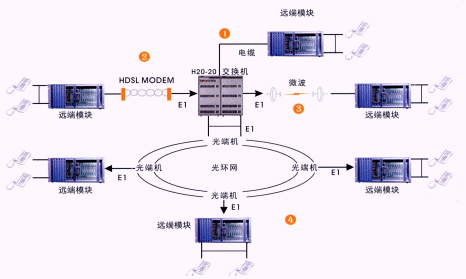

4.1 遠端模塊與交換機連接示意圖
上圖為遠端模塊與交換機的連接示意圖，概括了任意距離任意傳輸方式的連接需求。說明如下：
1） 遠端模塊通過SDH或PDH光端機與交換機連接：這是用得最多的方式。光纖具有良好的穩定性和傳輸特性，使得系統最穩定。
2） 遠端模塊通過同軸電纜與交換機直接連接：這種方式不需任何傳輸設備，用于較近距離（300米）的場合。
3） 遠端模塊通過HDSL傳輸設備與交換機連接：這種方式用于有現成音頻電纜的場合。如電纜擴容、電纜改造等。
4） 遠端模塊通過微波通道或擴頻通道與交換機連接：用于不便于鋪設線纜的偏遠山區或不能開挖路面的市區。
4.2 典型應用舉例
遠端模塊廣泛適用于電力系統行政交換機遠端擴容放號、電力調度網容量小的交換點。
4.2.1 電力住宅小區、賓館和學校的電話系統：
住宅小區電話不需增加一臺交換機或者對交換機進行大的改造，只需在該小區增加DAS128E的遠端模塊。該小區電話功能與本機完全一致并可由交換機統一管理。投資小且工程簡單快速、免維護。
4.2.2 新增辦工分支機構電話系統
用法同上。
4.2.3 電力調度網容量小的交換點
變電站和電力公司。電力系統的各變電站基本都接入了SDH，DAS128E非常適合解決這種分布式，無人值守站的電話接入問題，為其提供低成本、高性能的電話、調度、數據三合一接入方案。
4.2.4 地鐵公務電話、各車站電話
充分利用地鐵沿線鋪設的光纜實現各車站電話統一接入。
4.2.5 舊電纜改造
對于使用時間長的音頻電纜，因為老化會(huì )出現各種問題：如雜音、開路、短路和串音。DAS128E可用來替換這些電纜，使用戶獲得優良的電話服務，而不需要去做更換電纜等繁瑣工作。
4.2.6 音頻電纜倍增器
隨著裝機用戶數量的不斷增加，當出現電纜容量不夠時，DAS128E此時可用來作為線路倍增器使用，可使原來兩對線變成128對線來使用，備增比例為1：64，而且用戶可獲得非常優良的話音質量。
4.2.7 虛擬小交換機
但用戶想出租一部分電話給其他獨立單位使用如賓館、學校等。DAS128E是最好的選擇，它可實現完全的虛擬交換機的功能，具備獨立計費和獨立管理功能。
4.2.8 呼叫中心分布式座席
無縫全面支持HIL分機功能。提供環路LS、EM等模擬中繼接口，方便就近接入。遠端接入以用戶模塊方式接入，無須增加系統設備和軟件的投資。
4.2.9 交換機互為備用
目前有很多電話系統是兩臺交換機通過透明網連接，當其中一臺出現故障時將引起該臺交換機全部電話中斷。采用DAS128E，兩臺交換機均向對方引入部分電話交叉使用，這樣可確保重要的電話不會(huì )中斷。
廣州億景通信供稿 CTI論壇編輯
