銳取多媒體錄播系統在軍隊系統中的應用

北京直真視通科技有限公司 張弩 2008/08/05

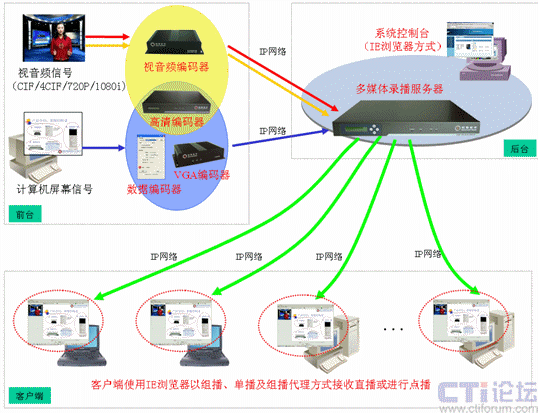

圖1 多媒體錄播系統組成結構圖

　　如上圖所示，會(huì )易錄采用分布式產品架構，前臺設備負責信號采集，后臺設備負責信號處理，前臺的編碼器可將采集的視音頻信號或VGA信號編碼后通過IP網絡(luò )發送給后臺的多媒體錄播服務器，多媒體錄播服務器可將收到的視音頻信號和VGA信號進行同步一體化的錄制，并提供直播及點播。

編碼器按照其可處理信號的類型可分為兩類：
　　①視音頻信號編碼器系列：包括視音頻編碼器、高清編碼器；
　　②VGA信號編碼器系列：包括數據編碼器（VGA信號的軟件采集）、VGA編碼器、高清編碼器；

　　其中高清編碼器（HDTV，如720P，1080P和1080i）即可以用于視音頻信號的編碼，又可以用于VGA信號的編碼（可以以每秒30幀的速率錄制電腦上的動態畫面，而其它同類產品的幀速率一般都不超過10，在軍隊應用中，這一點非常重要，比如說雷達屏幕顯示信息就需要以較高的幀速率進行錄制）。

2.2軍隊系統典型應用

　　在軍隊系統中比較典型的應用是軍隊作戰演習的錄播。軍隊中常會(huì )進行軍事演習、網上模擬對抗訓練，以此來增強現代化軍隊的作戰能力，演習指揮部在作戰指揮中心通過大屏等顯示設備全盤了解對抗雙方動態，以往缺乏有效的演習記錄手段，不利于事后分析及總結經驗教訓。會(huì )易錄支持多路AV和VGA信號的同步組合錄制，可以把演習過程中作戰指揮中心顯示的信息進行全面的錄制，如對抗雙方的視音頻信息、網上沙盤推演動態，雷達屏幕信息等內容，同時也可以通過網絡(luò )將上述信息實時傳送給上級部門來進行網上演習的在線觀摩。該錄播系統的典型框圖如下：

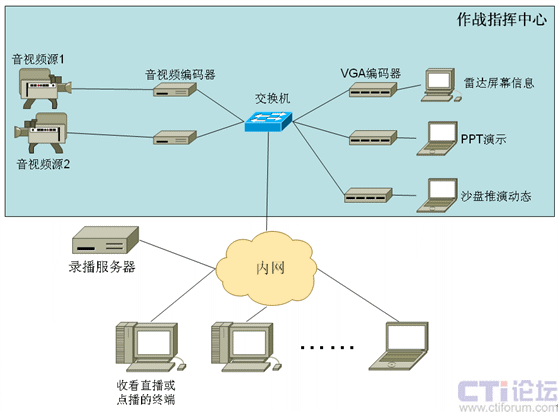

圖2 軍事演習作戰指揮中心全信息錄播示意圖

　　圖2所示的錄播系統可以同步錄制2路音視頻信號和3路電腦屏幕信號。音視頻信號可以是對抗雙方的實時畫面，而電腦屏幕信號則可以是指揮中心里的各種指揮輔助系統的顯示，如雷達屏幕信息、沙盤推演動態、作戰計劃以及戰情匯報的ppt演示，所有這些內容都可以非常方便地同步錄制下來。內網里的所有有權限的人員都可以實時收看這些內容，同時，這些存儲下來的內容也可以進行事后點播，用于分析、講評。

2.3系統功能

　　會(huì )易錄多媒體會(huì )議錄播系統功能非常豐富，其中有很多功能非常適合軍隊系統的應用，現將其主要功能列舉如下：

1)同步錄制

　　同步錄制視頻、音頻（AV信號）和計算機動態屏幕內容（VGA信號），即可將會(huì )議現場的圖像、聲音和所講解的報告、講稿PPT等計算機屏幕上所顯示的內容同步錄制到一個文件中。

　　支持AV和VGA信號的任意組合錄制，如AV×1+VGA×1、AV×2+VGA×1、AV×1+VGA×2等模式，最多支持5路AV和VGA信號的任意組合錄制，可滿足更多應用的需求。比如說對于軍隊的作戰演習活動，其需要錄制的信息多樣且海量，通常的2路信號同步錄制已無法滿足要求，而多路同步錄制正是會(huì )易錄的優勢之一。

2)實時直播

　　可通過單播或組播方式將會(huì )議現場的視頻、音頻、計算機動態屏幕在網絡(luò )上進行實時直播，用戶可通過IE瀏覽器登錄服務器實時接收直播的視頻、音頻和計算機動態屏幕內容。系統獨家支持組播代理功能，無須更改網絡(luò )設備的設置即可實現跨網段的組播。系統獨家支持文件組播功能，可將錄制好的文件在網絡(luò )上再次進行組播。

　　在實時直播時系統支持客戶端間的文字交互功能，用戶可以邊看邊聊，及時提出問題，交互功能的引入可以更好地滿足遠程教學、培訓、講座的需要。此外，還具有在線點名，在線統計，舉手發言等特色功能。

3)VOD點播

　　系統內置VOD點播功能，用戶可通過IE瀏覽器或會(huì )易錄媒體播放器（RecPlayer）兩種方式點播錄制好存儲在多媒體錄播服務器上的文件。點播可觀看到的內容包括視頻、音頻和計算機屏幕內容。支持多級點播用戶權限控制。

　　會(huì )易錄采用ASF標準流媒體格式存儲文件，也可將文件上傳到第三方標準的VOD點播系統上發布。

4)文件管理

　　會(huì )易錄系統控制臺軟件可對錄制好的文件進行管理，可進行更名、刪除、下載、歸檔等操作；系統內置FTP Server功能，用戶可通過FTP客戶端進行遠程文件下載，下載后可將錄制文件刻成光盤以便保存。

5)編輯功能

　　在線編輯可實現字幕添加功能，用戶可根據需要實時地在視頻畫面的任意位置添加字幕作為會(huì )議名稱。事后編輯可通過系統提供的編輯軟件對錄制好的文件進行編輯剪輯，剪切合并，多軌道媒體流編輯等功能。編輯過程不會(huì )影響視頻、音頻和計算機動態屏幕的同步播放。

　　系統支持PowerPoint文件的自動索引生成，用Windows Media Player或者RecPlayer來播放或者點播錄制好的文件時，可以看到PowerPoint文件的索引，通過索引即可進行快速跳轉。

　　系統支持萬能索引功能，可以通過系統提供的軟件在后期編輯時為文件添加索引。在這種模式下，任何錄制好的文件都可以添加索引。添加好索引的文件用Windows Media Player或者RecPlayer進行播放時，同樣可以使用索引進行快速跳轉。

3.成功案例

　　會(huì )易錄多媒體會(huì )議錄播系統在各行業都有豐富的成功案例，在軍隊系統也是如此，會(huì )易錄在南京軍區某部、北京軍區某部、二炮某部、空軍某部、廣東邊防、遼寧邊防、海南邊防等單位都有成功應用。作為銳取公司最緊密的行業合作伙伴，北京直真視通科技有限公司憑借其在視頻會(huì )議、會(huì )議室集成領域多年的專業經驗，已將銳取錄播系統成功地運用于各類多媒體項目中，為客戶切實解決了多媒體錄播方面的實際問題和個性需求，受到包括軍隊系統在內的客戶的廣泛贊譽。

4.總結
　　隨著軍事現代化、信息化的飛速發展，在軍隊系統中全信息、高可靠的多媒體錄播需求也日益廣泛和迫切，銳取公司具備完全自主的國產知識產權、豐富的研發和成功項目經驗，其主打產品---會(huì )易錄-多媒體錄播系統和同類產品相比，無論是性能、功能，還是可靠性，都具備明顯的優勢，并通過嚴格檢測取得《國防通信網設備器材進網許可證》，可以很好地滿足了軍隊用戶對于錄播系統的嚴格要求，是軍隊系統多媒體錄播應用的理想選擇。
