東方通信CS21-CSM 2G/3G/NGN融合性信令監測平臺

2006/12/05

CS21綜合業務平臺核心價值

隨著用戶的媒體的需求從純話音逐漸向話音、數據與多媒體并存的格局轉變，電信增值業務發生著一系列的變化，給增值業務系統開發商帶來許多挑戰：
  1. 增值業務需要和人們的生活密切結合才有生命力，電信增值業務系統開發商需要把大量的資源投入業務創(chuàng )新、應用開發以及業務內容等非電信技術領域，才能創(chuàng )造優秀的業務。

  2. 但是網絡(luò )結構變得越來越復雜，這需要了解大量的電信專業知識才能開發出增值業務系統；

  3. 增值業務需要很多相對獨立的技術平臺如：各種網絡(luò )的信令技術、多種媒體處理技術、電信級的系統高可靠性架構，因此一個業務系統需要集成很多廠家的產品，才能搭成一個系統。
　　業務開發商需要有一個平臺能幫自己解決與電信網絡(luò )交互的技術問題，并提供豐富多樣的媒體處理技術，使所有的電信核心網絡(luò )對業務而言是一個技術透明的網絡(luò )，與多種網絡(luò )交互可以用統一透明的接口。開發商所接觸到的只是業務所需要的應用信息和媒體內容。從而把更多的資源投入到用戶的需求分析，業務設計，市場推廣等自己更專長的工作中去。

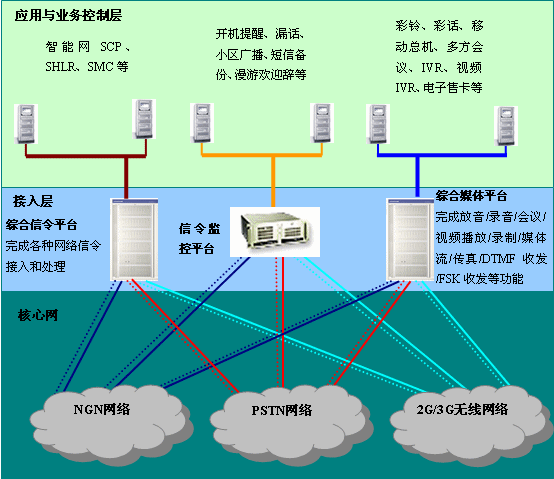

　　為解決這些矛盾，越來越多的增值業務系統提供商提出了采用軟交換思想的平臺架構。一個典型的業務平臺分為接入層和應用層，其結構圖如下：


　　東方通信為增值業務系統開發商提供了全面的接入層解決方案，東信為增值業務平臺供應商提供了三個系列平臺。
  1. 綜合信令平臺：

  2. 綜合媒體平臺

  3. 信令監控平臺
東方通信提供的IPS平臺有以下特點：
  1. 東方通信提供開放式、電信級、多媒體、可擴展的IPS平臺，適用于智能網SCP、HLR、彩鈴/彩話系統、短消息中心、多方會(huì )議、IVR、視頻IVR、視頻彩鈴、智能公話、POS售卡系統等各種電信增值業務；


  2. 在同一平臺融合支持多種電信網絡(luò )技術規范，包括2G/3G/NGN的信令、交換、多媒體處理功能，為現在與將來的電信增值業務提供了值得長期合作的基礎平臺；


  3. 定位于獨立的基礎技術平臺提供商，與增值業務開發/集成商、運營商結成良好的戰略性互補合作關系；


  4. 設備開發接口開放性好，能夠很好地滿足客戶多平臺移植的需要；


  5. 性?xún)r(jià)比突出，滿足日趨激烈的市場競爭的需要；


  6. 突出本地服務優勢，完善的開發過程支持、工程服務和培訓機制；


  7. 產品在中國移動、中國聯通、中國電信、中國網通以及多個海外運營商大容量長期使用，產品和服務久經考驗。
三、CS21綜合業務平臺商用情況

　　東信綜合業務平臺系統目前已在國內外運營商網絡(luò )中大規模商用，現網應用超過800,000個中繼端口，超過200,000個資源通道，5000個信令鏈路。

入網許可證


產品概述
　　信令監測系統以不影響網絡(luò )運行的高阻跨接、端口鏡像、能量分配等方式采集各類信令和協議數據，進行信令和協議的解碼。根據這些信息，可以做兩大類應用：
  1. 合成CDR，再現業務接續全過程，進行網絡(luò )和業務各類指標統計，從而使網絡(luò )維護人員掌握和分析網絡(luò )和業務運行情況；

  2. 開發各類基于信令監控技術的增值業務如：漫游歡迎辭、開機提醒、漏話系統、小區短信、短信備份等。
　　隨著3G網絡(luò )的臨近，在今后相當長時間里將會(huì )出現2G、3G網絡(luò )共存的復雜環境。這需要有一個信令監控平臺能對2G、3G網絡(luò )進行全面的采集和協議解碼。提供給信令監控系統開發商和增值業務開發商。

特點與優勢

大容量
　　本系統的數據采集器采用自主研發的DSP技術大容量采集板，每塊采集板處理最多60條雙向64Kb/s（或120條單向64Kb/s）或2條2Mb/s雙向（或4條單向2Mb/s）信令鏈路，至今為止，此處理量已居世界領先水平，具有非常高的性?xún)r(jià)比。
支持2G和3G網絡(luò )
　　不僅支持2G網絡(luò )的信令的監測，同時還可以支持3G網絡(luò )的監測。
接口開發
　　完全自主產權，提供源代碼級的技術支持，開放式數據庫結構及軟件開發平臺，方便用戶二次開發。
支持豐富的的接口方式
　　支持E1、ATM/IMA、IP三種類型的接口
對信令網無影響
　　高阻跨接式的連接，獨立于N0.7信令網，不影響N0.7信令網的可靠性和正常運行，且DXC I/O阻值可根據業務的需要，通過中心服務器進行遠程配置。

準確的時間同步機制
　　同時提供NTP同步、GPS同步、及2M線直聯三種時間同步方案，并優選性?xún)r(jià)比較高的2M線直聯同步方案。

　　為了將時鐘誤差降到最低，我們當信令信息在采集器處解包、過濾掉填充碼后，就直接打上時間戳，降低時間誤差，保證絕對時間的準確性。

技術規格

容量
單卡支持SS7鏈路數 120條64Kb/s 或或4條信令鏈路
單機框最大SS7容量
CS21-CSM480
 5槽位工控機最多可支持4塊卡，即480條64Kb/s或16條2Mb/s信令鏈路
單機框最大SS7容量
CS21-CSM720
 8槽位工控機最多可支持6塊卡，即720條64Kb/s或24條2Mb/s信令鏈路
單卡支持ATM數 1-2
單機框最大ATM接口數 4-8

主控卡配置 INTEL P4 CPU

支持接口方式
E1接口 對于E1接口，支持高阻跨接和終接兩種接入方式，接口符合G.703和GB6879-86標準，兼容平衡（雙絞線）、不平衡（同軸電纜）兩種方式。
傳輸速率2.048Mbit/s，誤差±50ppm；采用HDB3碼；輸入阻抗大于2K歐；跨接衰減≤0.15dB；線性衰減：38dB；導線衰減補償6dB。
ATM接口 支持STM-1光接口，符合ITU-T I.432、ITU-T G.825標準。
支持單模光纖；支持1310nm、1550nm波長；接收靈敏度為-32dBm；LOS 門限為-39dBm(Assert)、-30dBm(Deassert)。
IP接口 對于IP接口，支持100/1000 Base-T、1000 Base-Fx接口；支持端口鏡像、TAP、分光器方式。

融合型信令監控平臺支持GSM、PSTN、PHS、CDMA2000的以下協議：
CAP、MAP、ITU TACP、ANSI TACP、SCCP、MTP、TUP、ISUP、CDMA MAP(WIN)、Q.931、V5、INAP、BSSAP、BSSGP、GTP、WTP、HTTP、MMSE、SMPP、CMPP、SGIP等。

融合型信令監控平臺支持以下協議：

No 接口名稱 接口協議
1 Iub 無線控制平面：SSCOP、SSCF-UNI、NBAP、MAC、RLC、RRC
傳輸控制平面：SSCOP、SSCF-UNI、ALCAP
用戶平面：Iub-FP
2 Iur 無線控制平面：SSCOP、SSCF-NNI、MTP3b、SCCP、RNSAP
傳輸控制平面：SSCOP、SSCF-NNI、MTP3b、STC、ALCAP
用戶平面：Iur-FP
3 IuCS 控制平面：SSCOP、SSCF-NNI、MTP3b、SCCP、RANAP
傳輸控制平面：SSCOP、SSCF-NNI、MTP3b、STC、ALCAP
用戶平面：Iu-UP
4 IuPS 控制平面（ATM）：SSCOP、SSCF-NNI、MTP3b、SCCP、RANAP
用戶平面：IP、UDP、GTP-U、Iu-UP
5 Mc IP、UDP、H.248/ MEGACO
6 Nc IP、SCTP、M3UA、STC、BICC
7 Nb 傳輸控制平面：IP、UDP、RTCP
用戶平面：IP、UDP、RTP
8 C/D/E/G/Gr/MSCS-SCP MTP3、SCCP、TCAP、MAP
9 Gn/Gp 控制平面：IP、UDP、GTP-C
用戶平面：IP、UDP、GTP-U、WTP/WDP
10 Gi IP、PPP、HTTP

融合型信令監控平臺支持NGN、3G IMS的以下協議：
SIP、Diameter等。

組網與典型應用

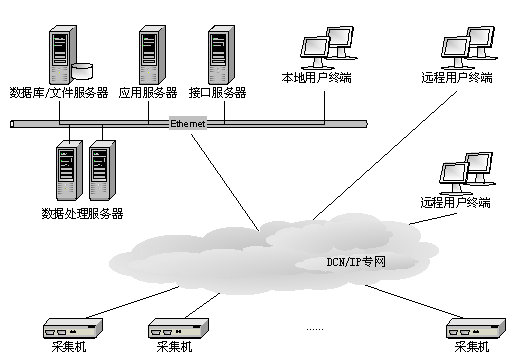

應用組網圖


典型的應用
  1. 2G/3G融合的信令監控系統

  2. 開機提醒

  3. 漏話系統

  4. 慢游歡迎辭

  5. 小區短信系統

  6. 短信備份
