H3C VCX系統IP通信服務器組網應用方案
2010/08/18
組網應用一：標準冗余-分布式IPM組網
1、服務器和組件
VCX標準冗余組網，要求單區域用戶數不超過1500個，單區域的分支機構數不超過5個。總部部署2臺VCX服務器，雙機備份，安裝IPT&IPM組件；各分支機構只部署1臺VCX服務器，安裝IPT&IPM組件。
2、語音業務和消息業務提供
總部、遠程站點的語音網關和IP話機都注冊到總部的VCX服務器上，由IPT組件提供注冊管理、用戶管理、呼叫管理、路由管理等IP語音業務功能。由IPM組件提供語音郵箱、傳真郵箱、自動話務員等IP消息業務功能。
分支機構的語音網關和IP話機都注冊到分支機構的VCX服務器上，由分支機構的VCX服務器提供IP語音業務和IP消息業務。

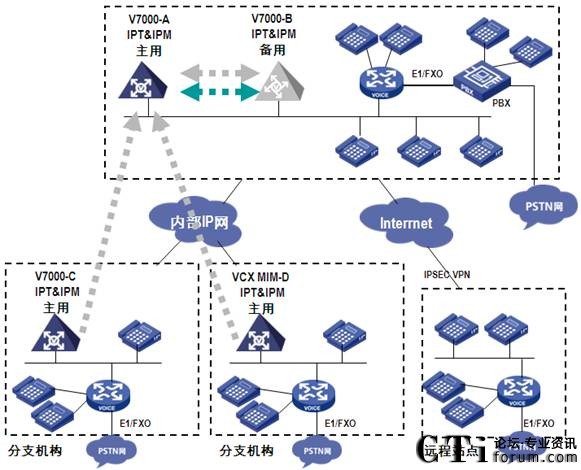

圖1 標準冗余-分布式IPM組網
3、可靠性
VCX服務器采用1:N備份模式，總部的1臺VCX服務器備份各分支機構的IP語音業務。當分支機構的主用VCX服務器故障時，總部的主用VCX服務器將接管分支機構的IP語音業務，直到分支機構的主用VCX服務器恢復正常。
組網應用二：擴展冗余-分布式IPM組網
1、服務器和組件
VCX擴展冗余組網，要求單區域用戶數不超過5000個，單區域的分支機構數不超過50個。總部部署4臺VCX服務器；各分支機構只部署1臺VCX服務器。
總部4臺VCX服務器，分別安裝IPT&IPM組件、IPT CDR組件、IPT DATA組件、IPT Callp組件。分支機構的VCX服務器安裝IPT&IPM組件。

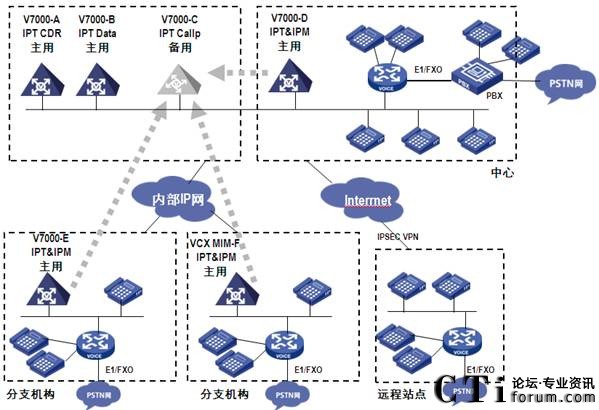

圖2 擴展冗余-分布式IPM組網
2、IPT和IPM業務提供
總部VCX主用服務器（安裝IPT&IPM組件），為總部和遠程站點的語音網關和IP話機提供IP語音業務，如終端注冊管理、用戶管理、呼叫管理、路由管理等。
分支機構的VCX主用服務器，為分支機構的語音網關和IP話機提供IP語音和IP消息業務，如終端注冊管理、用戶管理、呼叫管理、路由管理等IP語音業務，以及語音郵箱、傳真郵箱、自動話務員等IP消息業務。
3、可靠性
VCX服務器采用1:N備份模式，總部的1臺VCX Callp服務器備份各分支機構的IP語音業務。當分支機構的主用VCX服務器故障時，總部的主用VCX Callp服務器將接管分支機構的IP語音業務，直到分支機構的主用VCX服務器恢復正常。
組網應用三：電話會(huì )議服務器組網
VCX電話會(huì )議系統，允許模擬話機、手機、SIP話機等多種類型的電話終端參加會(huì )議。為了讓模擬話機、手機參加會(huì )議，必須使用MSR語音網關接入。SIP話機和MSR語音網關等由VCX 服務器IPT組件進行統一管理。
電話會(huì )議服務器支持多種組網方式：?jiǎn)螜C組網、雙機組網、2+N堆疊組網。
單機組網：VCX會(huì )議服務器，單機最大支持300方會(huì )議。
雙機組網：當兩臺會(huì )議服務器都正常時，兩臺會(huì )議服務器都能夠召開會(huì )議。當主用會(huì )議服務器故障時，會(huì )議還能在備用服務器上召開。

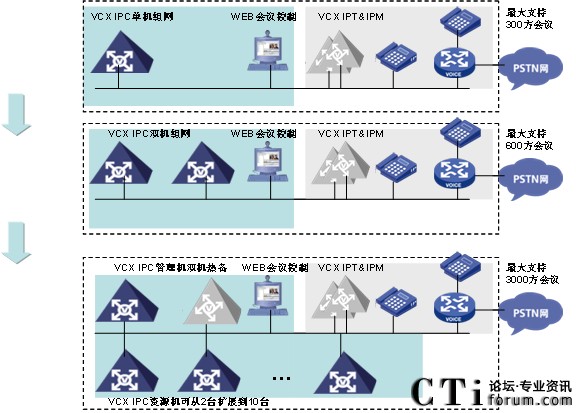

圖3 電話會(huì )議服務器組網
2+N堆疊組網：大容量會(huì )議，可滿足大型企業電話會(huì )議需求。2+N堆疊組網，其中2臺做會(huì )議管理，雙機備份；N臺作為會(huì )議資源，負責會(huì )議混音等操作。N的取值最小為2，最大為10，這樣，這種堆疊組網，最大會(huì )議容量可達到3000方。
CTI論壇編輯
