iSX4000 通用業務平臺
－開展電信增值業務的最佳平臺

2005/04/12

典型應用

iSX4000 智能業務交換機

iSX4000 是一款高密度，小體積 (1U)的交換機，可同時提供多達64路E1/T1/J1 PCM中繼接口和1920路VoIP端口， 交換機同時提供了強大的DSP處理能力， 包括最多可提供4096路多功能DSP資源通道， 和最多768路G3 FAX資源通道，其中每一路多功能DSP資源通道都是全功能通道，能同時提供回聲消除EC、自動電平控制ALC、自動增益控制AGC、 自動噪音消減ANR、語音能量檢測VAD、可編程信號音發生和檢測、語音提示音播放、多方會(huì )議
、ADPCM壓縮和解壓、ADPCM錄放音、流式錄放音等。 所有 E1/T1/J1中繼、VoIP端口和DSP資源、FAX資源都能根據用戶的需求很容易的從小容量擴展到大容量。

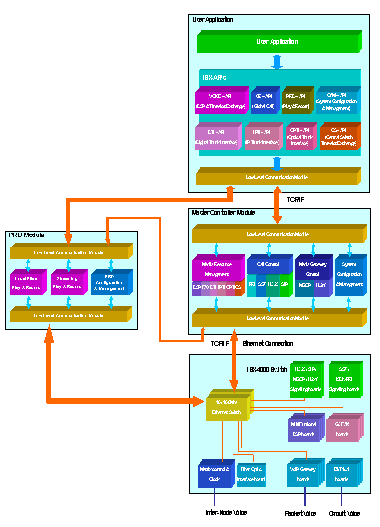

iSX4000 支持大多數PSTN網和VoIP網的呼叫控制信令，包括ISDN-PRI、SS7、 H.323、SIP、MGCP和H.248，并且支持大多數的變種， 這讓iSX4000 非常適合在國際環境中使用。一個iSX4000交換節點可同時運行4種不同的信令。 　　 對iSX4000交換機的控制是通過一臺運行主控模塊軟件的主機實現的，所有控制命令通過主機和交換機之間的以太網傳遞。主機運行的任務包括系統配置和管理、呼叫控制、媒體網關控制和媒體資源管理等。 　　 應用程序通過TCP/IP和主機上的主控模塊通信， 從而允許用戶既可以在主機上運行應用程序，也可以在一臺獨立的應用服務器上運行應用程序。 應用程序和主機的邏輯分離讓用戶可以隨時增加業務，而不必中斷系統運行， 同時用戶還能夠通過增加應用服務器的方式提高整個系統的業務處理能力， 并且提高了系統的冗余備份能力。 　　 錄放音設備（Play & Record Device (PRD)） 是用于配合iSX4000實現動態錄放音功能的專用服務器， 他運行PRD模塊軟件。對于小系統， PRD 模塊也可以運行在主機上。PRD 模塊通過TCP/IP和iSX4000上的DSP資源板通信， 傳送錄放音數據。PRD 采用了先進的專有技術，以確保平滑的語音數據傳送，避免在多路同時錄放音時發生擁塞。 PRD除了能夠實現本地硬盤文件的錄放， 還能夠支持流式錄放音，流式錄放音非常適合需要實時對語音數據進行處理的應用，例如TTS和ASR。	上圖顯示了iSX4000 UAP 的軟件邏輯體系

　　 下圖顯示了一個小容量iSX4000 UAP系統，該系統由一臺iSX4000 交換機和一臺主機服務器構成，主機上運行所有的軟件，包括主控軟件、用戶應用程序和 PRD 軟件。系統可同時提供最多1984 路PSTN端口和1920路VoIP端口的接入能力。

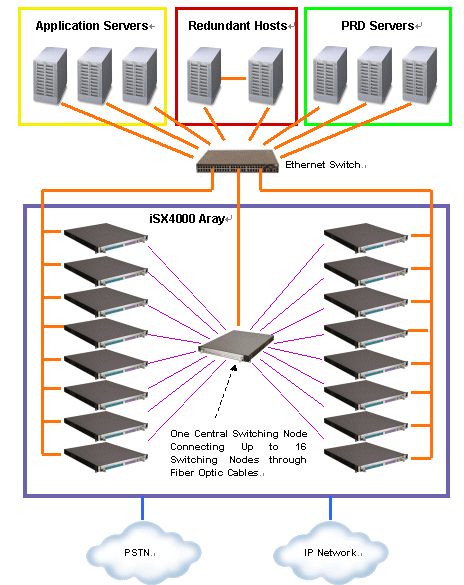

　　 下圖顯示了一個大容量iSX4000 UAP系統，該系統由兩臺互為冗余備份的主機、三臺應用服務器、三臺PRD服務器和一個由16臺iSX4000交換機和一臺中央交換節點構成的iSX4000陣列構成。交換陣列的16臺iSX4000交換機通過光纖和中央交換節點連接。中央交換節點提供系統跨節點交換能力。系統可同時提供最多31744 路PSTN端口和30720路VoIP端口的接入能力。

iSX4000 UAP 的優勢

高密度、高性能

• 單節點可提供最多64路PCM中繼，每路中繼可動態配置成E1/T1/J1
• 單節點可提供最多1920 路VoIP端口
• 單節點可提供最多4096路多功能DSP資源通道
• 單節點可提供最多768路 FAX 收發資源
• 通過光纖連接最多16個結點，可構造成系統容量最大為60,000話路的單一系統
• 同時支持ISDN-PRI、SS7信令和H.323、SIP、MGCP、H.248協議，可同時連接PSTN和VoIP網絡(luò )
• 單一節點可同時支持4種信令板
• 每一塊SS7信令板可同時支持4種SS7變種標準
• 每一塊SS7信令板可同時配置4個OPC點碼


高可靠性

• 所有大板支持熱插拔
• 支持冗余–48VDC 外部電源
• 先進的 STAR-NET? 技術避免單點故障，當出現局部故障時，對系統整體影響減到最小
• 提供4個專用的信令板插槽,支持ISND-PRI和SS7信令板冗余備份, 比傳統的all-in-one Compact-PCI語音板具有更高的可靠性
• 節點間光纖互連提供冗余備份
• 中央交換節點支持交換板冗余備份
• 支持主機冗余備份
• 支持多個應用服務器，從而幫助系統提供應用的冗余備份
• 支持多個PRD服務器，從而幫助系統提供PRD的冗余備份

優秀的可擴展性

• 單節點（1U）內
  · 從48～1984路PSTN端口
  · 從24～1920路VoIP端口
  · 從12～768路FAX資源
  · 從64～4096路多功能DSP資源
• 通過光纖連接最多16個交換結點，可構造成系統容量為4,000～60,000話路的單一系統
• 支持任意數量的應用和應用服務器
• 支持任意數量的PRD錄放音服務器

出眾的靈活性

• 每路中繼可以獨立通過軟件設置成E1/T1/J1模式
• 每路中繼可以動態使能或禁止
• 每路中繼的信令可以動態配置
• 每路中繼的D通道都可以單獨配置成不同的PRI變種標準
• 每路PSTN或VoIP端口可以配置成A-law或u-law
• 每路VoIP端口可以動態選擇編解碼格式
• 每路VoIP端口可以動態選擇RTP打包的大小
• 所有板支持固件在線升級
• 所有板支持License在線升級
• 支持在線增加交換節點實現系統擴容
• 支持在線增加PRD服務器實現系統擴容
• 支持在線增加應用和應用服務器實現系統擴容
• 系統所有媒體資源都可由應用程序支配和管理
• 系統所有呼叫流程都可由應用程序控制和管理
• 會(huì )議功能支持靈活的MASK操作，可以輕松實現靈活的會(huì )議控制
• 支持所有流行商用操作系統，包括 SUN Solaris、 Windows2000 和 Linux
• 支持無主機應用，例如高密度VoIP網關和媒體服務器


易用性

• ISX4000 1U交換節點設計簡潔，非常易用
• 方便易用的OAM工具讓 iSX4000 UAP 配置維護非常輕松，系統支持遠程維護
• 仿Dialogic 風格API，同時比Dialogic API更易用，提供同步和異步控制方式，方便系統開發和移植
• Global Call呼叫控制API, 隱藏了呼叫信令交互細節，讓程序員不必理會(huì )具體信令細節，一組Global Call API同時適用于PSTN和VoIP呼叫控制
• 多功能DSP資源板的每路資源都是全功能資源，不像其他平臺供應商采用DSP池方式每個DSP芯片只提供一兩種功能，這種全功能資源讓用戶編程非常方便
• PRD同時支持易用的文件錄放音和流式錄放音功能
• 易用的流式錄放音功能直接支持TTS和ASR實時應用

系統數據

電氣參數

　　電源需求

• -40 V DC ～ -60 V DC，最大5A
• 功耗 – 低于250W
• 支持外部冗余電源

  安規
• US: UL60950 (2000)
• Europe: EN 60950 (2000)
• International: IEC60950 (1999)

  EMC
• FCC 47 CFR Part 15, Subpart B:1999 (Class A)
• EN55022:1998 for Class A
• EN55024:1998

  環境
• 工作溫度: 0 to +50C
• 存儲溫度: -40 to +70C
• 工作濕度: 5% to 85% non-condensing
• 存儲濕度: 95% at +40C

機械參數

外觀
• 高- 44.3 mm (1U)
• 寬 - 443.0 mm
• 深 - 531.8 mm

  板卡插槽
• 母板槽位 － 2個
• 后I/O板槽位 － 1個
• 信令板槽位 － 4 個

  重量
• 10 kg (滿配置機箱)

  連接器
• 4個 SCSI-3 68 腳連接器用于E1/T1/J1中繼引線
• 4個 10/100Mbs 以太網連接器用于主控、PRD錄放音和VoIP.
• 1個 Console口用于系統初始參數配置
• 1 個BITS參考時鐘輸入端口
• 1 個BITS級聯輸出端口

媒體層參數

IP 中繼接口

■單節點24 ～ 1920 路VoIP通道，允許按24路遞增

■每路VoIP通道提供以下所有功能：

• 語音編解碼
  · G.729 A CS-ACELP 8 kbps
  · G.723.1 MP-MLQ 6.3 kbps
  · ACELP 5.3 kbps
  · G.726 / G.727 ADPCM 16-40 kbps
  · G.711 PCM (μ/A-law) 64 kbps
  · L8 (線性 PCM )
  · GSM 6.10 FR 13.2 kbps
• 支持FAX轉發， 2.4 ～ 14.4kbps，符合T.38 規范，或自動切換到PCM
• 支持最高V.92 速率modem，自動切換到PCM
• 自動識別和區分語音/傳真/數據信號
• 回聲消除，符合G.168-2000 規范，32 msec、64msec、128mesc尾音可選
• 語音能量檢測
• 舒適噪音發生
• Caller ID 檢測和發生，包括BellCore Type 1&2、ETSI Type 1&2和NTT 號碼顯示
• 語音帶內信號檢測和發生，包括DTMF(TIA464B)、 MFR1、MFR2、AC15、SS4、SS5、用戶定義信號音和呼叫進程音
• 支持RTP/RTCP (RFC1889, 1890,2198 and 2833)
• 輸入/輸出增益控制 -31dB ~ +31dB，1.0dB遞增
• 支持語音編解碼算法實時切換
• 支持語音RTP包大小實時控制
• 支持靜音壓縮
• 支持QOS


數字中繼接口

■單節點2 ～ 64 路PCM中繼，允許按2路遞增
■ 每路中繼可以獨立通過軟件設置成E1/T1/J1模式，無須硬件跳線
■ 所有64路中繼的狀態都能通過母板面板上的LED指示燈實時顯示
■ 支持短線和長線應用
■ 接收靈敏度自動調節，防止過流沖擊
■ 發送器50mA 短路限制，保護接口器件
■ 回路時鐘提取電路內置抖動消除功能
■ T1/J1

• 禎格式：D4 (SLC-96) 和 ESF, 對于J1特別支持CRC6 和 Yellow Alarm
• 線路編碼：B8ZS、AMI
• 線路阻抗：100 ohms雙絞線

■ E1

• 禎格式：雙禎、CRC4 多禎
• 線路編碼：HDB3、AMI
• 線路阻抗：75ohms 同軸線、120 ohms 雙絞線

■ 支持遠端、本地和模擬自環，支持本地通道自環

DSP 資源

■單節點64 ～ 4096 路多功能DSP資源通道，允許按64通道遞增
■ 單板提供64 ～ 256路多功能DSP資源通道，允許按64通道遞增
■ 每一路DSP通道都是全功能通道，能同時提供以下所有功能：

• 語音質量增強功能，在各種環境下為所有應用提供的優化的音質
  · 回聲消除
  　　　 .完全符合ITU G.168 2002 規范
  　　　 .支持電氣和聲學回聲消除
  　　　 .128 ms尾音
  · 手動增益控制
  · ITU G.169 標準自動電平控制
  · 直流電平消除
  · 自動噪音消除

• 電話應用功能
  · 先進的用戶可編程信號音檢測
  · 用戶可編程信號音發生
  · VAD語音能量檢測功能，支持在嘈雜環境下檢測
  · 大容量語音提示音播放，單板支持1000條
  · 會(huì )議功能
  　　　.每個會(huì )議支持多達256會(huì )議方
  　　　.單板支持會(huì )議數量不限
  　　　.會(huì )議單聽方數不限
  　　　.支持靈活的接收屏蔽（MASK）
• 控制文件錄放音和流式錄放音
  · 支持G.711 和 ADPCM 48Kbps、32 Kbps、24 Kbps、16 Kbps 編碼格式錄放音
  · 通過以太網連接DSP和PRD服務器實現錄放音
  · 流式錄放音功能專為滿足需要對錄放音數據進行實時處理的應用，例如TTS和ASR

呼叫控制層

PSTN信令

ISDN-PRI

• 大容量
  ·SIG-PRI-32信令板提供32個D通道處理能力
  ·SIG-PRI-256信令板提供256個D通道處理能力
• 支持板級冗余備份
• ITU Q.921 LAPD鏈路層
• ITU Q.931 ISDN-PRI 呼叫控制層
• 每一路中繼的D通道支持動態配置成不同的信令變種
• 用戶側：
  ·Euro-ISDN ETSI NET5 (French, German Delta, UK, China, Hong-Kong, and Korea)
  · Lucent 4ESS and 5ESS, Nortel DMS-100, Nortel DMS-250
• 網絡(luò )側：
  · Euro-ISDN ETSI NET5 (French, German Delta, UK, China, Hong-Kong, and Korea)
  · Lucent 4ESS and 5ESS, Nortel DMS-100, Nortel DMS-250
• 每一路中繼可以動態配置成用戶側或者網絡(luò )側


ISUP

• 大容量
  · SIG-SS7-4信令板提供4個鏈路
  · SIG-SS7-256信令板提供256個鏈路
• 支持電路和協議棧的動態配置
• 支持容錯冗余備份
• 支持大多數 ISUP 標準
  · ITU 88, ITU 92, ITU 97
  · Telcordia (formerly Bellcore)
  · ANSI 88, ANSI 92, ANSI 95
  · ITU, Q.767
  · Singapore Telecom
  · ISUP-S, Telecom of Italy
  · ETSIv2 and ETSIv3
  · FTZ
  · Russia
  · NTT (Japan variant)

VoIP 協議

H.323
支持以下標準：

• ITU H.323 version 4
  請參考VoIP應用指南以便了解更多的信息

SIP
支持以下標準：

• IETF RFC 2543 (bis-02), SIP: Session Initiation Protocol
  請參考VoIP應用指南以便了解更多的信息

MGCP
支持以下標準：

• IETF RFC 3435 (MGCP 1.0bis/2705bis)
• IETF RFC 2705 (MGCP 1.0)
  請參考VoIP應用指南以便了解更多的信息

H.248
支持以下標準：

• IETF RFC 3015 (MEGACO 1.0)
• ITU-T Recommendation H.248
  請參考VoIP應用指南以便了解更多的信息
