通信知識基礎——智能網

陳軍輝　2002/04/08

（上海貝爾公司研究開發部，上海 201206）

　　摘 要：

　　本文主要是總結了有關智能網的一些基礎知識。首先給出了智能網的定義；然后結合具體實例，介紹了四層平面結構的智能網概念模型；文章最后是總結。

　　關鍵詞：

　　智能網，概念模型，業務平面，全局功能平面，分布功能平面，物理平面

　　Abstract:

　　This paper mainly summarizes some basic knowledge of Intelligent Network. Firstly, it defines what is Intelligent Network. Then using some examples, it introduces the four-planed IN-Conceptual Model. And the summarization comes last.

　　Keyword:

　　Intelligent Network, IN-Conceptual Model, Service Plane, Global Functional Plane, Distributed Functional Plane, Physical Plane

1 定義

　　有一些電信業務，要求網絡(luò )不僅需要具有傳遞、交換信息的能力，而且還需要具有對信息進行儲存、處理和靈活控制的能力，這些業務被稱為智能業務。智能網(Intelligent Network)就是在原有通信網絡(luò )基礎上，為快速提供智能業務而設置的附加網絡(luò )結構。

　　智能網的基本思想是，依靠No.7信令網（即：信令與話路完全分開）和大型集中數據庫的支持，將網絡(luò )的交換功能和控制功能相分離：簡化交換機的軟件，使之只完成基本的接續功能；引入業務控制點，具體怎樣根據智能業務的業務邏輯完成呼叫的接續步驟，讓業務控制點來決定; 交換機采用開放式結構和標準接口與業務控制點相連。這樣，需要增加或修改新業務的時候，不必改動各交換中心的交換機，只要在業務控制點中增加或修改新業務邏輯，并在大型集中數據庫中增加新的業務數據和用戶數據即可。

2 智能網的概念模型

　　對于智能網，可以從四個不同的角度來觀察和理解，這四個不同的角度一起構成了四層平面結構的智能網概念模型，如圖1所示。

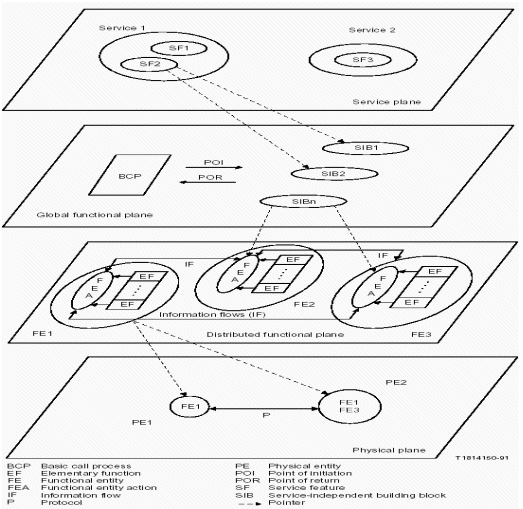

圖1 智能網概念模型

　　智能網可以向用戶快速提供智能業務。業務平面(Service Plane)由業務(Service)和業務屬性(Service Feature)組成；它們可以進一步采用全局功能平面(Global Functional Plane)中的“與業務無關的構成塊(Service-Independent Building Block)”來加以描述和實現；每個SIB的功能通過分布功能平面(Distributed Functional Plane)上不同功能實體(Functional Entity)之間的協調工作來共同完成；具體各功能實體分別在哪些物理節點中得到實現（軟件功能在硬件設備上的定位關系）在物理平面(Physical Plane)中體現出來。

　　2．1 業務平面(Service Plane)

　　從業務使用者的角度看，智能網可以為用戶快速提供智能業務。業務屬性是業務平面中最小的描述單位，一個業務由一個或多個業務屬性組合而成。

　　實例：被叫集中付費業務（800號業務）及其業務屬性

　　　　　被叫集中付費業務=“單一號碼”+“反向計費”+“登記呼叫記錄”+……

　　在業務平面上，國際電聯(ITU-T)為智能網能力集1(IN CS-1)定義了25種業務和38種業務屬性。

　　比較有代表性的幾種智能業務舉例如下：

　　電話記賬卡業務(Account Card Calling)：用戶可以使用任何一部話機進行長途呼叫，通話費用從其賬號上扣除而不是記在他所用的話機賬單上。例如：200，300，201業務。

　　被叫集中付費業務(Freephone)：該業務主要用于一些大型企業、公司或服務行業向其客戶提供免費呼叫，通話費用記在被叫方的帳上。

　　虛擬專用網業務(Virtual Private Network)：根據業務租用者儲存在數據庫中的要求，在公用網中建立起非永久性的專用網絡(luò )以供專用網的用戶使用。

　　電話投票業務(Televoting)：主要用于進行意見征詢、民意測驗等。

　　大眾呼叫業務(Mass Callling)：主要用于新聞界、傳播媒體等與讀者、聽眾或觀眾之間的溝通。

　　廣域集中用戶交換機業務(WAC)：通過公用網把分布在不同交換局的“集中用戶交換機”組織成一個虛擬的專用網絡(luò )，向地理位置分散的業務用戶群提供PABX型業務。例如：用戶群內部通信的縮位撥號。該業務可視為VPN業務的一個特例。

　　通用個人通信業務(Universal Personal Telecommunication)：分配給用戶一個唯一的“個人通信號碼”，用戶可以在任何一部話機上將該號碼向智能網登記作為來話目的地，這樣，所有對此號碼的呼叫，都將接到所登記的話機上，從而實現“個人移動性”。

　　附加計費業務(Premium Rate)：針對那些既向公眾提供信息又收取一定費用的業務提供者開放。附加計費業務的計費，除少部分留作通信公司的服務費外，大部分將由通信公司轉給各業務提供者。例如：聲訊服務。

　　業務屬性舉例如下：

　　呼叫分配(Call distribution)：根據全網絡(luò )的負載情況動態分配業務量，以提高網絡(luò )利用率，減少擁塞。

　　按時間選路(Time Dependent Routing)：根據時間（如：是否高峰時間，是否節假日）不同，進行不同的號碼翻譯和路由選擇。

　　據發端位置選路(Origin Dependent Routing)：根據主叫號碼所在地區及主叫號碼，自動按一定規則選擇目的地和出局路由。

　　由發端用戶提示(Originating User Prompter)：允許主叫用戶參與業務的控制，如：指定依賴于時間或依賴于號碼的路由選擇方式，進行呼入/呼出權限管理。

　　呼叫轉移(Call Transfer)：有條件或無條件地將打向A處的電話轉向到B處，從而實現“改機不改號”、“電話跟我走”。

　　2．2 全局功能平面(Global Functional Plane)

　　從業務設計者的角度看，智能網由一些可重用的，與業務無關的構成塊(SIB)組成。每個SIB完成某種標準的網絡(luò )功能（如：號碼翻譯SIB，登記呼叫記錄SIB），業務設計者根據業務屬性對業務進行細分，利用SIB搭建出各種業務屬性，進而構成各種業務。

　　業務設計者只需描述出一個業務需要用到哪些SIB，這些SIB的先后順序，每個SIB的輸入輸出參數等即完成了一個業務的設計。

　　實例：用SIB定義800號業務（這里只包含號碼翻譯功能）的業務邏輯，如圖2所示。

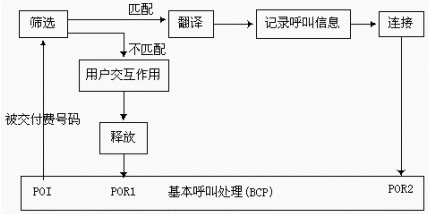

圖2 800號業務的業務邏輯

　　可以看出，全局功能平面包括三個方面的內容：

　　SIB；基本呼叫處理（一個特殊的SIB，它說明一般的呼叫過程是如何啟動智能網業務以及如何被智能網控制的，其中啟動點(POI)和返回點(POR)提供了交換機與業務邏輯之間交互的接口）；全局業務邏輯（描述SIB之間的鏈接順序，各個SIB所需要的數據，以及用于返回BCP的返回點等）。

　　在全局功能平面上，國際電聯(ITU)為智能網能力集1(IN CS-1)定義了14種SIB。

　　算法(Algorithm)：對被指定的整型變量增加或減少一個給定的整數，可用于大眾呼叫和電話投票業務。

　　鑒權(Authenticate)：提供證實功能（如：確認用戶是否合法），該SIB在所有的業務中都可能用到。

　　計費(Charge)：對呼叫進行特殊的計費處理，如：按主叫賬號、按被叫賬號、按被叫話機進行計費等。

　　比較(Compare)：將一任意類型的變量同指定的參數值進行比較。

　　分配(Distribution)：執行一特定的算法，在用戶規定的分配參數基礎上，將呼叫分配到SIB的不同邏輯出口。

　　呼叫記錄信息(Log Call Information)：把每次呼叫的詳細信息記錄到文件中去。

　　排隊(Queue)：當網絡(luò )資源不足時，讓呼叫進行排隊等待，并給排隊用戶發出通知音；當資源可用時，則解除呼叫排隊。

　　篩選(Screen)：將輸入數據與數據庫內容相比較，確定該參數在數據庫中是否存在。

　　業務數據管理(Service Data Management)：對數據庫中儲存的信息進行修改，例如修改一個用戶的呼叫前轉號碼。

　　狀態通知(Status Notification)：查詢和監視有關網絡(luò )資源狀態及其變化。

　　翻譯(Translate)：例如縮位撥號的翻譯。

　　用戶交互作用(User Interaction)：在網絡(luò )和主叫或被叫之間交流信息。例如：發送通知音，接收用戶的二次撥號。

　　核對(Verify)：將輸入信息與期望的數據格式相比較，進行格式的核對。

　　基本呼叫處理(Basic Call Processing)。

　　2．3 分布功能平面(Distributed Functional Plane)

　　分布功能平面從網絡(luò )設計者的角度描述了智能網的功能結構，它由一組被稱為功能實體(FE)的軟件單元構成，每個功能實體完成智能網的一部分特定功能。各功能實體間的信息傳遞遵循智能網應用協議(INAP)。

　　每個功能實體還可進一步劃分成功能實體動作(FEA)，將某些FEA按一定的順序組合在一起，通過標準信息流(Information Flow)來協調它們的執行，就可以構成SIB。也就是說，每個SIB都是由一些分布在各個功能實體內的FEA互相協作、共同實現的。

　　圖3是ITU-T智能網能力集1(IN CS-1)中分布功能平面示意圖。

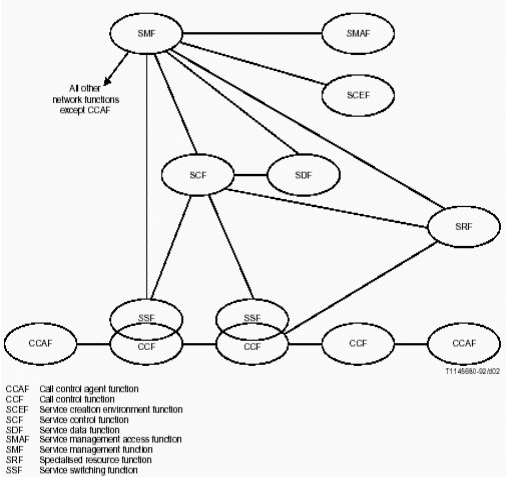

圖3 IN CS-1分布功能平面示意圖

　　如圖所示，分布功能平面上主要有以下幾種功能實體：

　　呼叫控制代理功能(CCAF)：是用戶與通信網的接口，它向用戶提供呼叫接入功能。該功能通常由終端呼叫設備來實現。

　　呼叫控制功能(CCF)：識別出智能業務并將其提交給智能網來處理。該功能通常由程控交換機來實現。

　　業務交換功能(SSF)：處理CCF與SCF間的通信，并進行兩者間的消息格式轉換。

　　業務控制功能(SCF)：實現對智能網業務的控制。它是智能網的核心功能，比如：業務邏輯程序就是由SCF來控制執行的。

　　業務數據功能(SDF)：與智能網中數據庫相關的功能。智能網數據庫存放各種用戶數據、網絡(luò )數據和業務數據供SCF查詢、修改。

　　專用資源功能(SRF)：負責智能業務中用到的設備資源，如：語音提示、語音合成等。

　　業務管理功能(SMF)：負責業務邏輯、業務數據、用戶數據及網絡(luò )等方面的管理。

　　業務生成環境功能(SCEF)：負責智能業務的定義，開發，測試及向SMF的傳送。

　　業務管理代理功能(SMAF)：為SMF提供人機操作界面。

　　2．4 物理平面(Physical Plane)

　　物理平面面向智能網系統集成商，它描述了分布功能平面中的功能實體可以在哪些物理節點中實現，它指出了軟件功能在硬件設備上的定位關系。一個物理節點中可以包括一到多個功能實體。但一個功能實體只能位于一個物理節點中。

　　IN CS-1推薦了網絡(luò )接入點(NAP)，業務交換點(SSP)，業務控制點(SCP) ，業務交換控制點(SSCP) ，業務數據點(SDP)，業務節點(SN)，附加設備(AD)，智能外設(IP)等幾種可能的物理實體。

　　功能實體與物理節點之間可能的映射關系如圖4所示。

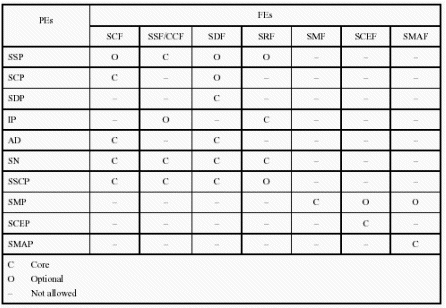

圖4 功能實體與物理節點間可能的映射關系

　　圖5是由各功能實體組成的一個典型的智能網物理結構。

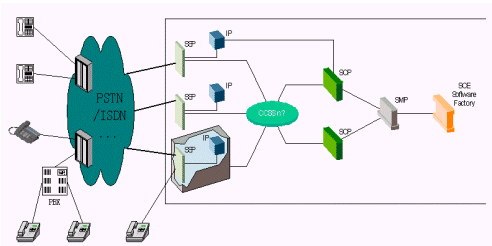

圖5 典型的智能網物理結構

　　該智能網主要由業務交換點(SSP)、智能外設(IP)、業務控制點(SCP)、業務管理點(SMP)、業務生成環境(SCE)等幾個部分構成。

　　業務交換點(SSP)實現呼叫控制功能(CCF)和業務交換功能(SSF)。業務交換點一般以原有數字程控交換機為基礎，再配以必要的軟硬件以及No.7公共信道信令系統接口。

　　業務控制點(SCP)是智能網的核心功能部件，它存儲用戶數據和業務邏輯，實現業務控制功能(SCF)和業務數據功能(SDF)。SCP一般由大、中型計算機和大型實時高速數據庫構成。SCP與SSP之間按照智能網的標準接口協議(INAP)進行互通。

　　智能外設(IP)實現專用資源功能(SRF)，進行語音合成、播放錄音通知、接收雙音多頻撥號、進行語音識別等。IP接受SCP的控制，執行SCP業務邏輯所指定的操作。

　　業務管理點(SMP)一般具有5種功能，即業務邏輯管理、業務數據管理、用戶數據管理、業務監測以及業務量管理。一個智能網一般僅配置一個SMP。

　　業務生成環境(SCE)的功能主要是根據用戶的需求生成新的業務邏輯。在業務生成環境上創(chuàng )建的新業務邏輯由業務提供者輸入到SMP中，再由SMP加載到SCP上，就可在通信網上提供該業務。

　　實例：簡化的800號智能網業務各物理實體的工作過程如圖6所示。

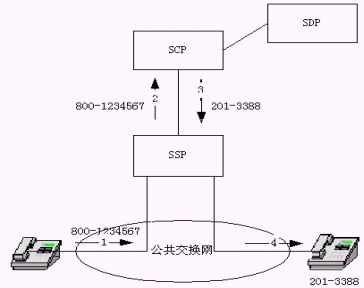

圖6 800號業務示意圖

　　該圖示業務工作過程如下：（1）主叫用戶撥800號號碼，（2）SSP向SCP查詢800號號碼，（3）SCP查詢數據庫后向SSP送回譯碼結果（真正被叫號碼），（4）SSP連接主、被叫，振鈴。

3 總結

　　智能網提供一種面向業務的網絡(luò )體系結構。ITU-T的智能網概念模型將智能網體系結構自上而下劃分為業務、全局功能、分布功能、物理共四個平面。業務平面面向用戶，提供業務描述平臺：使用一系列標準的業務屬性(SF)來描述業務；全局功能平面面向業務設計者，提供業務生成平臺：通過有序地組合若干SIB（其中包含一個特殊的基本呼叫處理SIB）構成全局業務邏輯來實現各業務屬性；分布功能平臺面向網絡(luò )設計者，提供智能網分布功能平臺：全局功能平面中的SIB在分布功能平臺中被分解為功能實體中的客戶機/服務器關系；物理平臺面向網絡(luò )建設者，提供物理網絡(luò )的組建平臺：網絡(luò )由SSP、SCP、SDP、SMP、SCE等物理實體構成，一個物理實體包含一個或多個分布功能平臺的功能實體。

　　智能網概念模型提供了一個層次化的、分布式的、實體間協同工作的、自頂向下任務逐級分解的電信業務生成體系結構。該體系結構使智能網獨立于基礎通信網絡(luò )，成為基礎通信網絡(luò )之上的附加網絡(luò )層，使智能網獨立于業務，業務設計者通過對SIB的調用和組合，便可以生成各種各樣的新業務邏輯程序。

　　本文內容主要基于ITU-T智能網能力集1(IN CS-1)。ITU-T對智能網能力的演進采用了階段性標準化的方法，IN CS-1主要研究可以在固定電話網上向用戶提供的智能業務，INCS-2及其后續能力集則主要致力于移動性及智能網與其它種類網絡(luò )（如：移動通信網、B-ISDN、Internet）的互連。

4 參考資料

　　[1] 王柏. 智能網教程. 北京郵電大學出版社. 2000.7

　　[2] 中國郵電電信總局. 電信新技術新業務叢書/智能網. 人民郵電出版社. 1996.2

　　[3] 郭軍. 智能信息技術. 北京郵電大學出版社. 1999.11

　　[4] CCITT. I.312/Q.1201: Principles of Intelligent Network Architecture. 1992.10

　　[5] ITU-T. Q.1211: Introduction to Intelligent Network Capability Set 1. 1993.3

　　[6] ITU-T. Q.1213: Global Functional Plane for Intelligent Network CS-1. 1995.10

　　[7] ITU-T. Q.1214: Distributed Functional Plane for Intelligent Network CS-1. 1995.10

　　[8] ITU-T. Q.1215: Physical Plane for Intelligent Network CS-1. 1995.10
