中興軟交換在3G核心網中的應用方案
2004/06/10
一 概述
隨著信息化進程的不斷推進，人們已越來越不滿足于現有GSM/CDMA網絡(luò )以窄帶方式提供的單一語音服務，提供寬帶化、智能化、個人化移動多媒體服務的要求日益迫切。而移動通信技術的飛速發展和加入WTO后國內電信市場的逐步開放，則為滿足這一需求的第三代移動通信(3G)的應用準備了條件。
在ITU批準的WCDMA、CDMA2000和TD-SCDMA三種3G技術體制中，WCDMA由于GSM的普及程度最高以及自身的一些特點而得到了最廣泛的支持；CDMA2000以可以從2G/2.5G平滑過渡作為最大亮點；TD-SCDMA作為中國擁有自主知識產權的標準，其優勢則集中在空中接口方面。
其實，這三種體制的主要區別集中體現在無線接入網(RAN)部分，核心網(CN)部分的差異相對來說并不是很明顯，完全可以采用統一的技術加以實現。下面僅以WCDMA為例加以說明。
二 軟交換在3G中的應用
1.軟交換在3G中的應用模式
WCDMA的R4已經在電路交換域(CS)中采用網關分離模式，通過(G)MSC Server和MGW(媒體網關)功能實體實現了MSC功能，而全IP結構的R5則進一步發展了這種實現方式。R6研究雖然剛剛開始，但預計將會(huì )在分組交換域(PS)中引入這種模式，從而使整個CN都基于網關分離模式。
網關分離(或者說控制和媒體分離)思想是軟交換最重要的技術基礎。只要是采用這種思想實現的系統，都可以認為是軟交換技術的一種應用形式。因此可以說，WCDMA的CN部分是采用軟交換技術實現的。具體地說，軟交換技術在3G中有兩個方面的應用：一是基礎網絡(luò )，二是增值業務。
2.軟交換在3G基礎網絡(luò )中的應用
WCDMA的R5只是采用了全IP結構，在軟交換應用模式方面和R4并沒有大的區別。因此，在下面的討論中僅以R4為例。

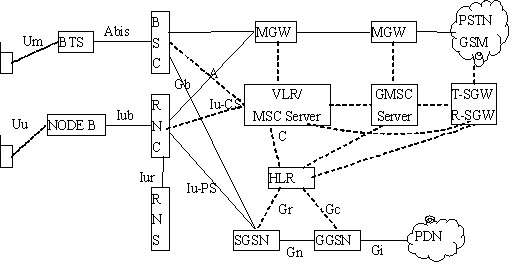

WCDMA的R4階段網絡(luò )模型如圖1所示。
圖1 WCDMA(R4)網絡(luò )模型
如前所述，R4的主要變化在于將R99的CS中的(G)MSC分解成兩個功能實體，即(G)MSC Server與其控制的MGW。其中，(G)MSC Server主要用來完成對信令和呼叫的控制，而MGW則主要提供媒體流的處理。
在這一模型中，(G)MSC Server與MGW之間采用H.248協議，(G)MSC Server之間采用BICC協議。(G)MSC Server通過SGW(信令網關)實現與PSTN(T-SGW)和P*MN(R-SGW)的互通。
這一分層模型和軟交換體系結構可以說是完全相同的。
3.軟交換在3G增值業務中的應用
3G在增值業務的實現方面主要有三種方式：一是由MSC Server(某些情況下需MGW配合)直接實現；二是通過和移動SCP(業務控制點)互通實現；三是通過開放業務體系(OSA，在3G中規定基于Par*ay)實現。
其中，第一種方式的效率最高，但開放性最差，因為它其實就是傳統的程控交換機的業務實現方式。它主要適用于和基本呼叫關系密切、本身沒有獨立邏輯的簡單業務的實現。
第二種方式主要是為了保護移動智能網的已有投資。MSC Server實現SSP功能，并通過CAME*和SCP互通，適用于繼承網絡(luò )中已經實現的智能語音業務。
第三種方式是3G的主流實現方式，主要適用于融合了語音、數據、視頻等特征，采用類似于Internet工作模式的綜合型業務的實現。它通常是通過提供一個完全開放的，可編程的業務環境來實現的。但由于R4階段仍以語音業務為主，所以這種方式直到R5階段才會(huì )有較多的應用。
隨著以3G為代表的NGN逐步進入商用階段，電信運營商傳統的商業運營模式將發生重大變化，促使ISV(獨立業務提供商)產生并積極參與市場競爭。隨著這一趨勢的不斷加強，上述第三種方式將越來越多地被采用以實現新業務。
開放業務體系也正是軟交換體系結構所使用的業務實現方式。
三 中興軟交換對3G的支持
中興通訊是最早開展軟交換技術研究和產品研制的國內廠商。經過多年的不懈努力，中興軟交換品牌已經獲得業界的普遍認同，承建了國內第一個軟交換商用工程--網通控股寬帶電話網，同時在國內主要運營商的網絡(luò )上都開通了試驗局。
中興軟交換始終立足于在單一承載網絡(luò )上構建電信應用平臺，其技術特點和優勢是多方面的，并集中體現在以下三個方面：
* 網絡(luò )模型是分層的。整個網絡(luò )分為接入層、控制層和業務層等層次，各層分別完成特定的功能，互相配合，共同實現系統的目標。這是軟交換系統的最主要特征，也是其區別于現有網絡(luò )的最重要標志。
* 協議接口是開放的。軟交換系統全部采用標準化的協議接口，以便于不同廠商設備的互聯互通。這種標準化不但表現在軟交換系統和其它網絡(luò )(如PSTN、P*MN、IN和Internet等)之間，也表現在軟交換系統內部各設備之間。
* 軟件系統是可裁剪的。軟交換系統各設備的軟件系統也是分層的。以控制設備為例，它可簡單地分為協議適配層、呼叫和資源管理層、業務交換和應用適配層。協議適配層可以根據接入/控制/互聯的設備不同進行裁剪，呼叫和資源管理層保持功能邏輯上的相對獨立，業務交換和應用適配層則根據開展具體應用的不同而取舍。
在進行中興3G(R4)系統的設計和研制時，軟交換是被作為一項十分重要的基礎技術來考慮的。這一思路在CN子系統全部網絡(luò )設備的設計中都得到了貫徹，而在MSC Server設備中則得到了集中體現，主要是依據3GPP和ITU的相關標準規定，在繼承固定網軟交換的特色和優點的同時，進行了功能增強和系統優化。
具體地說，MSC Server在固定網軟交換設備的基礎上主要進行了協議接口的改變，并相應地增刪了某些功能：
* 增加了位置更新、切換、漫游等移動性管理功能。
* 增加了V*R和對新增協議的數據支持。
* 增加了和3G基站(Iu口)和2G基站(A口)通信的RANAP等協議。
* 增加了和對等網絡(luò )實體互通的BICC協議。
* 增加了和移動智能網SCP通信的CAP協議。
* 增加了和H*R等數據庫服務器通信的MAP協議。
* 增加了對控制MGW的H.248移動Package的支持。
* 增加了ATM和TDM承載協議棧。
* 屏蔽了和現有VoIP網絡(luò )互通的H.323協議(可隨時啟用)。
* 屏蔽了控制MGW所可能使用的MGCP協議(可隨時啟用)。
* 屏蔽了和固定智能網SCP通信的INAP協議。
* 改造了SIP，引入了SIP-T(適應未來R5階段的需要)。
四 小結
3G無疑是下一代網絡(luò )(NGN)的一個有機組成部分，因此作為NGN主流解決方案的軟交換在3G中得到廣泛的應用是順理成章的，可以有效地促進未來基于軟交換的單一通信網絡(luò )的形成。
ChinaByte(e.chinabyte.com)
