中興通訊移動視頻投票系統解決方案

2007/12/12

• 安裝有在線投票和音視頻播放客戶端軟件的移動終端，這里簡稱為視頻投票終端。



• 運營商建設的提供移動視頻投票業務的移動流媒體平臺，該系統一方面可以接入電視信號向用戶即時播放音視頻賽況或搖珠過程，另一方面可以向用戶顯示賽況介紹和接收用戶的投票并進行計費處理。



• SP或電視臺自建的投票處理系統。可以接收用戶的投票信息和發布賽況介紹等。



• 音視頻源輸入，這里的音視頻源主要是指公開的電視直播信號，如：球賽、賽馬、選秀信息等，也可以是SP傳輸過來的符合標準的直播信號或視頻監控信號，還可以是SP提供的音視頻文件。

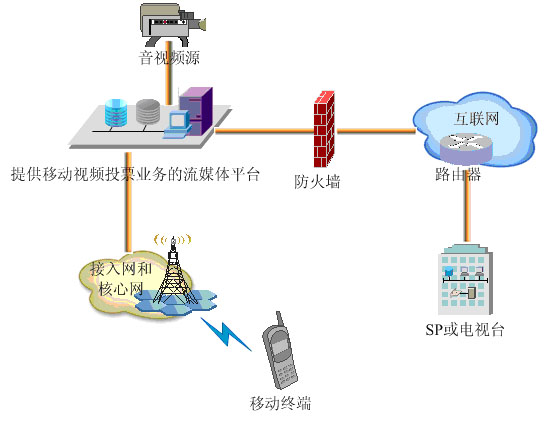

圖1 移動視頻投票系統示意圖

　　移動流媒體系統是移動視頻投票的中樞模塊，音視頻輸入源直接將音視頻信息傳送到移動流媒體平臺，由移動流媒體平臺分發到視頻投票手機，讓用戶觀看現場音視頻狀況。視頻投票手機通過按鍵操作向移動流媒體平臺發送投票指令，移動流媒體平臺將投票指令發送給SP或電視臺完成投票，并根據投票是否被SP或電視臺接受從而完成計費。移動流媒體平臺還會(huì )被動從SP或電視臺獲取選手介紹等文本信息、投票統計信息等，然后將這些信息顯示在視頻投票移動終端上。

　　業務組網


　　整個系統的業務組網如圖2所示。其中WAP網關WAP GW（Wireless Application Protocol Gateway）、短信網關SMG（Short Message Gateway）、業務控制點SCP（Service Control Point）、和電信業務運營支持系統BOSS（Business Operation Support System）是電信運營商事先建設的業務運營輔助設備。

　　視頻投票終端（Video Voting Mobile Station）上運行相應的客戶端軟件，該客戶端軟件需要能夠實現WEB或WAP瀏覽器功能、流媒體播放器功能、和在線投票與信息顯示等三大功能。用戶可以通過WEB/WAP瀏覽器（WAP瀏覽器需要通過WAP網關）訪問WEB/WAP門戶，查閱經過電信運營商審核過的由SP發布的投票評選活動信息。用戶通過流媒體播放器訪問電視信號、SP提供的音視頻內容等即時了解選手的表演、搖珠過程等，及時把握賽程進展，用戶決定投票對象后可立即通過在線投票功能實時把投票對象信息、投票金額信息發送到SP的投票系統中。SP的相關提示信息、用戶投票是否被接受信息、開獎結果等信息也會(huì )實時顯示給用戶。

　　門戶和業務邏輯（Portal and Service Logic）負責業務的展現，并根據視頻投票終端的類型不同進行終端能力適配從而提供不同的展現形式，同時還負責提供電信運營商業務管理功能、SP業務管理功能、向用戶轉發SP投票系統的開獎結果、投票是否成功等信息、和觸發認證計費支付設備執行相應操作的功能。
　　
　　流服務器（Streaming Server）負責向視頻投票終端分發音視頻內容（包括電視信號的直播、SP音視頻文件的模擬直播）、錄制相應的電視信號、并生成用戶的使用記錄CDR（Charging Data Record）。

　　認證計費支付部分（Authentication, Billing and Payment）負責用戶的身份認證、原始話單的采集、實時扣費、用戶投票金額的支付等。對SCP和BOSS分別提供預付費和后付費接口，完成實時扣款、扣款確認、補款、同步用戶的注冊信息、狀態信息、訂購關系信息、業務統計數據、和話單文件的傳送。

　　存儲部分（Storge）主要負責賽況錄像的存儲，當然也可以保存用戶信息、SP信息、CDR等。

　　SP投票系統（Service Provider Voting System）是服務提供商建設的投票系統，用于投票信息的發布、投票統計等功能。

　　銀行支付系統（Bank Payment System）是由銀行建設為廣大用戶提供在線銀行業務功能的基于Internet的一套信息系統，融合了現代密碼技術和安全機制，具有便捷、安全的特點。對外提供一套標準的業務接口。

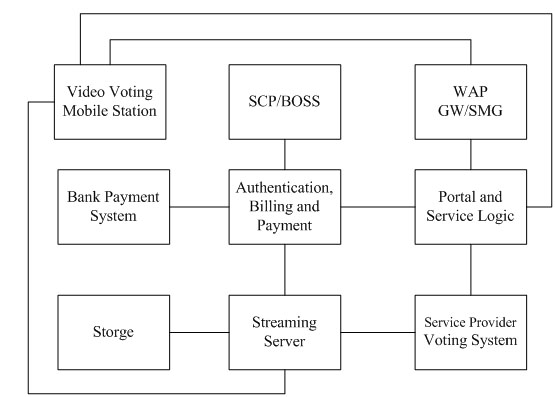

圖2 業務組網

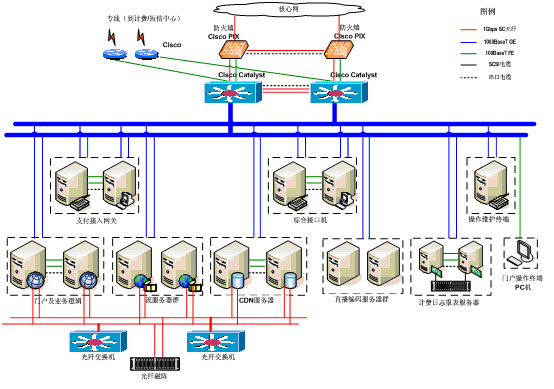

　　系統的網絡(luò )拓撲圖如下：
