招商銀行全行視頻會(huì )議網絡(luò )系統
2002/09/29
項目概述：
招商銀行在全國各地設有大量分支行和營業部，因工作需要經常要舉行各種會(huì )議，以傳達精神、協調工作或共同探討有關問題。為了開好會(huì )議，節省會(huì )議時間，節約會(huì )議費用，方便大家面對面的交流，招商銀行希望建設一套功能完善、技術先進的視頻會(huì )議網絡(luò )系統，以期達成高效、及時的跨區域會(huì )議交流；與此同時，開展豐富多彩的實時遠程教學和培訓，以進一步提高其辦公效率，更好地滿足業務發展的需求。
針對招商銀行的需求，Unihub憑借自身的先進的基礎設施，以及經驗豐富的專業服務隊伍，和成熟的IP網絡(luò )傳輸視頻的實施技術,為招商銀行量身定制了一套基于IP網絡(luò )的全行視頻會(huì )議網絡(luò )系統，在短短20多天的時間里，即已順利完成了系統的實施工作。
“招商銀行全行視頻會(huì )議網絡(luò )系統”基于Unihub跨接全國各地的高速骨干網的視頻會(huì )議系統平臺設計和建設, 一期工程包括1個中心、全國23個節點，可滿足招商銀行全國2000人規模同時在線的會(huì )議需求。該系統不僅功能完善、技術先進，而且使用簡單、可靠，在正常運行中無需多人協調控制，較好地體現了現代電視會(huì )議系統的先進思想。
在本項目的實施中，UNIHUB公司不僅根據招商銀行的實際情況為其選擇設計各種視頻終端，開發并安裝符合招商銀行使用習慣的操作界面；同時還協助招商銀行規劃和設計出一套符合全國視頻會(huì )議系統要求的會(huì )議室環境，并提供一系列高質量的網絡(luò )綜合服務，包括協助調整和優化招商銀行全國IP網絡(luò )，以便更優化地傳輸招商銀行的視頻數據及其他各種業務數據。
項目背景
會(huì )議是人類社會(huì )經濟生活中不可缺少的一部分，有關的研究表明，有效的信息55%依賴于面對面的視覺效果，38%依賴于說話者的語音，而只有7%依賴于內容。傳統通信工具，如電話、傳真等，都無法達到面對面或一群人聚集在一起的溝通效果。然而，圖像通信所占的帶寬太大，無法應用于實際的通信中。
進入90年代，隨著ITU 制定第一個H.320標準以來，電視會(huì )議得到了很大的發展。作為一種先進的通信手段，視頻會(huì )議已逐步被眾多和跨地區企業所采用。視頻會(huì )議能使人們能進行自然的、計劃好的會(huì )議，其最大特點是能夠再現實地會(huì )議的效果，減小因距離因素而產生的與會(huì )者之間的隔閡，也避免了進行耗時、費力的長途旅行。
招商銀行自1987年成立以來，經過十五年的不斷開拓與發展，已成功地進入了國內主要經濟地區和中心城市，除在深圳地區擁有密集的機構網絡(luò )外，已在上海、北京、廣州、沈陽、成都、南京、杭州、重慶等三十多個城市建立了分支機構，擁有營業機構網點300多個，初步形成了立足深圳、輻射全國、面向海外的全國性商業銀行業務網絡(luò )和機構體系。
目前，招商銀行開展的一卡通、一網通、網上銀行等業務均較大程度上依賴于網絡(luò )系統，可以說網絡(luò )的應用已遍及招商銀行的各個角落。隨著網絡(luò )帶寬的不斷提升和新興網絡(luò )應用的不斷出現，招商銀行勢必引入能提高辦公和業務效率的新型應用。通過IP網絡(luò )召開電視會(huì )議將是其中的應用之一，也是本項目的啟動背景。
用戶需求
招商銀行視頻會(huì )議系統主要用于召開各種會(huì )議，以確保達到更好的會(huì )議效果。根據目前的需求，該電視會(huì )議系統應該滿足如下要求：
多點視頻會(huì )議：需要在總部及23個分部節點的視頻會(huì )議室，安裝會(huì )議室型視頻會(huì )議終端系統。視頻會(huì )議控制中心設在總部，中心應具有簡捷、靈活的簡體中文會(huì )議控制系統。總部中心會(huì )場要求能提供全景攝像、發言人特寫、鏡頭切換等功能，并同時滿足點對點、多點、分組、廣播等多種會(huì )議模式。
此外，會(huì )議的管理和調度應該可以通過IP網絡(luò )在任何地方進行，以方便系統的管理和會(huì )議調度。所有終端也應該具有遠程管理能力，能通過IP網絡(luò )進行方便的遠程管理和故障診斷及軟件升級等。
方案設計
針對招商銀行電視會(huì )議系統的實際需求，Unihub基于自身在視頻會(huì )議實施及網絡(luò )運營管理方面的經驗，對招商銀行全行視頻會(huì )議系統提出如下總體設計思想：
首先，該視頻會(huì )議系統應該能夠體現現代電視會(huì )議系統的先進思想，功能完善，技術先進。同時系統的使用要簡單、可靠，在正常運行過程中無需多人協調控制。
其次，方案設計要經濟有效，盡量充分利用現有的網絡(luò )條件和設備。在可能的情況下，盡量做到一臺MCU既支持多點電視會(huì )議，也能支持多點電話會(huì )議。
同時，該系統還應能夠自成體系，獨立承擔電視會(huì )議功能；在必要時（譬如將來擴充時）能與其它系統協同工作，以便于進一步擴展會(huì )議范圍。
本方案的系統結構為以總部為中心的星型結構，其中，總部設置MCU作為視頻會(huì )議中心；總行中心會(huì )議室設置視頻會(huì )議終端和相關輔助設備，并設置視頻會(huì )議監控終端。分部設置視頻會(huì )議終端和相關輔助設備。由于目前招商銀行在各分部之間已建有專用IP網絡(luò )，因此，招商銀行的這套電視會(huì )議系統利用現有的IP廣域網網絡(luò )，電視會(huì )議系統采用的協議為單一的H.323協議。

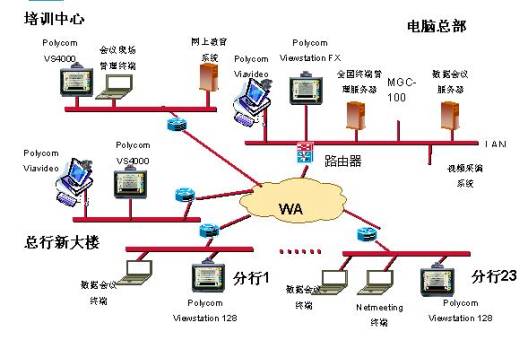

招商銀行視頻會(huì )議系統拓撲圖如下：
圖1 招商銀行電視會(huì )議系統拓撲圖
招商銀行的視頻會(huì )議系統采用IP網絡(luò )連接，招行總部作為會(huì )議中心， MCU放置在招商銀行的機房?jì)龋琈CU通過局域網與管理工作站相連，由專人統一管理會(huì )議。可以事先根據調度會(huì )議的時間和參加的單位安排好會(huì )議，在會(huì )議主持方發起會(huì )議后，由MCU統一呼叫所有終端。會(huì )議網絡(luò )中的MCU和網守建議24小時開機，便于各單位隨時開會(huì )使用。
會(huì )議可以由終端發起，但多點會(huì )議主要應該由MCU調度舉行。一般情況下，在兩點間舉行會(huì )議時，不必通過MCU，可以由任一方撥打對方的IP地址即可開始呼叫通話。在多點會(huì )議的情況下，一般由終端通過MCU調度一次會(huì )議，將需要參會(huì )的站點加入會(huì )議，由視頻終端發起呼叫。在所有的站點呼叫成功后，就可以舉行會(huì )議了。
系統評價
招商銀行全行視頻會(huì )議系統具有如下特點：
容量大、安全性高：
系統在最高配置時最多支持同時144個128kbps站點舉行一個會(huì )議或60個以上站點同時舉行768kbps的會(huì )議，可滿足招商銀行全國2000人規模同時在線的會(huì )議需求。同時，通過MCU可以支持同時舉行不同的會(huì )議，也就是說幾臺終端加入一個會(huì )議，另幾臺終端加入另一個會(huì )議（但一個終端只能加入一個會(huì )議），兩個不同的會(huì )議可以同時舉行。
此外，會(huì )議可以設置口令保護，沒有口令的用戶不能加入會(huì )議，以防未授權人侵入會(huì )議。同時，通過網守的控制，沒有注冊的用戶也不能加入會(huì )議。
會(huì )議質量可靠：
會(huì )議終端攝像頭具有聲音自動定位功能，能精確地定位于發言人，其定位的最佳距離為5米，最大為8米，足以滿足一般會(huì )議室的要求，便于討論方式的發言。同時在大型會(huì )議室使用時，具有10個位置預設，可以在會(huì )議進行中迅速對準發言人。攝像頭變焦范圍為12倍，適合中小型會(huì )議室開會(huì )的需要。
會(huì )議室型終端可以級連兩級全向麥克風，保證發言的音質。麥克風具有自動除噪、自動增益控制和自動定位功能，保證在不移動麥克風的情況下能在遠端清晰再現發言人的聲音，其有效拾音半徑為8米。
同時，MCU具有電信級的設計，確保了其高可靠性。同時，由于其功能特點，可以集MCU、網關、網守為一體，大大簡化了系統管理，便于維護使用。另外，MCU可以根據需要選配不同的插卡或許可，并且可以隨時升級。
功能完善、使用便捷：
MCU可以只在初次設置時就配置好，以后調度會(huì )議時無需重復操作，減輕了維護和管理的復雜性和工作量，會(huì )議的召開可以無需技術人員的參與；會(huì )議終端為機頂盒式，可以方便地置于電視機頂端或置于顯示器頂端，也可以很方便地移動，便于在不同會(huì )議室舉行會(huì )議時使用。
普通電話用戶可以同時參加會(huì )議，或采用會(huì )議電話撥號參加會(huì )議。這種方式是通過會(huì )議終端上的電話接口實現的，能夠保證一臺會(huì )議終端接入一路電話，可以在某個站點會(huì )議終端或IP網絡(luò )出現故障時使用，也可以在必須參加會(huì )議的人員不能到場時使用。
總行配備的FX會(huì )議終端具有視頻流組播功能，可以將會(huì )議實況組播到招商銀行的廣域網上。所有接入招商銀行的計算機只要配備有音箱和安裝了IP/TV Viewer或QuickTime插件，就可以通過瀏覽器進行收聽收看會(huì )議實況。當然，收聽收看的內容僅限于通過FX召開的會(huì )議，并且可以通過在組播時設置密碼來保證會(huì )議內容的保密性。
