通用移動通信系統的QoS體系結構概論
姜輝 楊洪生
2002/11/11
目前，關于第三代移動通信系統（3G）的研究開發工作正在全球范圍加速進行。對于這樣一個全球范圍內提供綜合業務支持的移動通信系統，其業務服務質量(QoS)保證體系的研究是非常關鍵的問題。歐洲電信標準學會(huì )(European Telecommunications Standards Institute, ETSI)提出的通用移動通信系統(Universal Mobile Telecommunication System, UMTS)，是目前全球范圍幾個最具有代表性的3G方案之一。本文將對該系統的QoS體系結構進行概要性探討。
UMTS定義QoS的原則
制定QoS控制機制的總體要求包括：
● UMTS網絡(luò )的 QoS參數(和參數映射)不應局限于與其對接的一種或很少幾種外部網絡(luò )的QoS參數定義和控制機制。UMTS的QoS控制機制應當是與外部網絡(luò )QoS機制互相獨立的，這種機制能夠在網絡(luò )的不同層面提供QoS保證能力。
● 所有QoS參數定義及其組合必須是無二義性的。
● QoS控制機制必須支持有效的無線傳輸資源的利用。
● QoS參數定義及其控制機制的制訂必須保證核心網絡(luò )和接入網絡(luò )可以互相獨立地演進。
● 必須保證UMTS網絡(luò )自身的可演進性（盡量降低QoS控制機制對未來UMTS網絡(luò )引入新技術的影響）。
根據QoS特征，UMTS將接入系統的業務分為4類，即會(huì )話類、流類、交互類和后臺類。區分4類業務的主要依據是不同業務對時延的敏感程度。
分層的QoS體系結構
1. UMTS分層體系結構和QoS控制的層間映射/分段保證機制

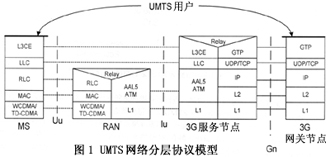

對圖1的簡要描述如下：移動用戶（MS）到RAN左側部分是無線接入網絡(luò )的無線用戶接口（Uu），實現了用戶業務通過空中無線鏈路接入3G網絡(luò )的功能，主要包含物理層（采用WCDMA和TD-CDMA技術）、媒體接入層(MAC)、無線鏈路層（RLC）；在RAN內部通過協議中繼（Relay）實現無線鏈路和有線鏈路的對接；在RAN和3G服務節點之間的接口（Iu）是以ATM技術為支撐的有線接入段協議，為支持Internet業務，采用AAL5適配層協議，物理層（L1）無明確限定具體傳輸方式；在此之上，透過RAN、MS和3G服務節點之間存在兩個高層連接，即邏輯聯絡(luò )層（LLC）和更為復雜的第三層實體（L3CE）,L3CE是一些以Client/Server方式構件的軟件實體，實現諸如無線資源管理、呼叫控制、移動管理等網絡(luò )級功能；在3G服務節點內部，為實現到Internet網絡(luò )的接入，再作一次協議中繼，這里，第三層實體的信息映射到通用分組無線服務的隧道協議GTP（GPRS Tunneling Protocol）；3G服務訪問點到3G網關之間的Gn接口存在清晰的、以TCP/IP協議為主體的五層對應關系；構建在最上層的是移動用戶到3G網關的UMTS用戶進程，它通過3G網關進入Internet骨干網，最終實現用戶對Internet的訪問。

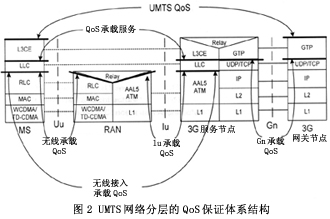

通過以上的簡要敘述，可以看出UMTS用戶接入Internet存在一個復雜的多段、多層次的連接過程，與之對應，UMTS的QoS保證體系是一個多段的層間映射/分段保證機制。圖2給出了這一個機制的總體構架。
圖中每層頂端用粗黑水平線表示的是層間服務訪問點，同時也是同層對端業務QoS保證機制實施的一個對端。自上而下地，在最高層定義UMTS用戶業務級別的QoS，該QoS由第三層實體和GTP協議實體的QoS保證機制實現；下面第二層被分割為接入網段的承載服務QoS和服務器節點與網關節點間的Gn承載QoS；在接入網段，由LLC完成承載服務QoS到無線接入承載QoS的解釋和映射；處于QoS保證體系最底層的無線接入承載QoS被分割為無線接入段的無線承載QoS（由RLC層機制實現）和有線接入段的Iu接口承載QoS（由ATM的AAL5機制實現）。在各層和各段上，設置眾多的QoS檢測、控制、參數解析/映射、接入控制實體，實現全網絡(luò )范圍的QoS保證。
2. 要解決的重要技術問題
以下幾個問題為UMTS網絡(luò )正在考慮的重要問題：
● 支持具體業務的分類以及各類業務具體QoS參數的量化定義;
● 上下層之間QoS參數的解析和映射規程;
● 全網絡(luò )范圍的資源管理和接入控制機制;
● 支持現有異種網絡(luò )之間QoS機制的互操作性。
結束語
3G系統是當今世界上先進的通信、計算機技術的大匯聚。UMTS網絡(luò )QoS體系集合了ATM網絡(luò )、IP網絡(luò )、第二代GSM網絡(luò )的QoS機制，因此需要構架一個可不斷演進的、能夠實現與現存各種網絡(luò )互操作的QoS體系結構。隨著實時IP網絡(luò )技術在未來兩年內即將成熟并在骨干網上使用，目前UMTS的網絡(luò )構架也面臨重大的改變：首先在有線接入段使用IP/over SDH，進一步實現無線承載部分高層的IP傳輸，最終實現“全IP”的網絡(luò )結構。基于“全IP”的QoS體系結構將是一個看起來更為“單純”的，也更為新穎、更賦挑戰意義的構架。
