IP中繼媒體網關設備測試
蔣曉琳
2003/10/08
摘要 介紹了IP中繼媒體網關在軟交換網絡(luò )體系中的位置、基本功能和其設備測試的主要內容。
關鍵詞 軟交換 測試 IP中繼媒體網關
一、引言
在軟交換網絡(luò )體系結構中，媒體網關(MG)具有很重要的地位，很多業務都需要媒體網關在軟交換的控制下來實現。其中，IP中繼媒體網關是在電路交換網和IP分組網絡(luò )之間的網關，用來終結大量的數字電路。目前，各大通信設備制造商都在致力于軟交換產品的研發，市場上也已經有了一些IP中繼媒體網關的產品出現，所以對它的功能、性能等方面給出一個全面的測試在其正式的投入網上運營之前就變得十分的重要。
二、IP中繼媒體網關功能介紹

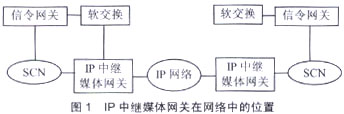

IP中繼媒體網關在IP網絡(luò )和電路交換網絡(luò )(SCN)之間提供媒體映射和代碼轉換功能，即終止電路交換網絡(luò )設施(中繼線路)，將媒體流分組化并在IP網絡(luò )上傳輸，在IP網絡(luò )去往SCN的方向也執行類似的功能。IP中繼媒體網關在網絡(luò )中的位置如圖1所示。
IP中繼媒體網關位于軟交換體系結構中的接入層并受控于軟交換設備，它與軟交換間的控制協議為H.248；SCN網絡(luò )通過數字中繼E1接口或ISDN PRI方式接入IP中繼媒體網關；IP中繼媒體網關之間采用RTP/RTCP流進行交互。
IP中繼媒體網關的基本功能主要包括：
(1)語音處理功能：具有語音信號的編解碼功能，支持G.729和G.723.1等算法，設有輸入緩沖，有具有靜音壓縮和回聲抑制等功能；
(2)呼叫處理與控制功能：能根據軟交換設備的命令對它所連接的呼叫進行控制，如接續、中斷、動態調整帶寬等；
(3)資源控制功能：可以向軟交換設備報告由于故障、恢復或管理行為而造成的物理實體的狀態改變，也能夠根據軟交換設備的請求，為任何或所有的連接釋放當前正在使用或預留的資源，還可以向軟交換設備指示由于資源的不可用而不能執行所請求的行為等；
(4)維護和管理功能:可以建立和維護與軟交換設備之間的關聯，并能向軟交換設備報告底層連接的異常故障等；
(5)語音的Qos管理功能：輸入緩沖可以根據網絡(luò )狀況進行動態的調整，IP中繼媒體網關可以根據軟交換設備在某些命令中的指示向它匯報在特定關聯中存在的終結點的狀態(test,out of service和in service)及使用信息。
三、IP中繼媒體網關測試介紹
IP中繼媒體網關測試主要內容包括：基本功能測試、接口測試、協議測試、通信流程測試、網管功能測試。性能測試、可靠性測試和網同步測試等。測試環境如圖2所示。
1.基本功能測試
(1)語音處理功能測試：主要為基本的語音編碼方式測試、靜音抑制和舒適背景噪聲生成功能的測試；
(2)資源控制功能測試：主要是網關設備響應軟交換的資源報告命令功能測試、狀態查詢功能測試、回聲抑制功能測試以及配置和驗證H.248中繼網關編解碼控制功能測試等；
(3)維護和管理功能測試：主要是連接恢復測試和資源管理狀態同步測試。
2.接口測試
其包括E1接口測試及LAN接口測試兩部分。
3.協議測試
在測試時，使用協議分析儀捕捉所涉及的消息和過程并進行相應的解碼分析。
(1)RPT/RTCP測試：包括RTP/RTCP的發送機制測試、RTP包頭測試和RTCP的內容測試等；
(2)控制層接口協議H.248測試：主要包括Service change、基本ROOT包、基本測試包、描述符和通配符的應用、定時器的應用和錯誤碼測試等內容；
(3)SDN DSS1信令數據鏈路層協議一致性測試及IUA協議測試：這兩項測試內容僅針對具有ISDN PRI接入的中繼媒體網關進行。
4.通信流程測試主要內容有：
(1) 與軟交換設備相關的控制流程測試：設備的正常注冊/注銷流程、媒體網關的反復注冊流程、冷啟動流程、handoff流程、重啟定時器測試和斷開后再連接測試；
(2)連續性測試：由軟交換命令媒體網關發起連續性測試、軟交換命令媒體網關響應交換電路網絡(luò )側發起的連續性測試；
(3)采用呼叫正常建立流程測試：包括采用SS7信令時和采用IUA方式時的呼叫正常建立流程測試；
(4)采用呼叫正常釋放流程測試：包括采用SS7信令時和采用IUA方式時的呼叫正常釋放流程測試；
(5)網關間正常傳真流程測試。
5.性能測試
(1)呼叫建立時間測試：呼叫建立時間是以發方測試設備發完最后一個號碼到收到對方回鈴音的這段時間間隔。測試時，由呼叫模擬器產生呼叫，重復進行，記錄平均值。一般地，要求設備輕載時呼叫建立時間<1s，重載時的呼叫建立時間<2s。
(2)呼叫接通率測試：呼叫接通率是指發方呼叫模擬器統計的成功呼叫次數與它發起的呼叫總次數的比值，此項測試是為了檢驗網關本身呼叫處理能力的。測試時，利用呼叫模擬器發起呼叫，直至呼滿網關整機的多有端口，每話路接通后保持10s，間隔1s后再次呼叫，循環統計呼叫接通率，呼叫接通率>99%。
(3)長時間保持率測試：長時間保持率是指網關設備在收到一定數量的呼叫保持1h后，在線的呼叫數與總的呼叫數的比值。測試時，呼叫方的模擬器以確保接通的方式呼滿網關整機的所有端口，狀態穩定起1h后統計呼叫保持率。設備建立呼叫時的長時間保持率>99%。
(4)語音質量評分測試：包括語音客觀評定PSQM值(ITU-TP.861)、語音主觀評定MOS評分(ITU-TP.830)和基于聽覺模型的客觀話音質量評定PESQ值(ITU-TP.862)的測試。測試中，考慮不同的網絡(luò )環境和記錄設備采用不同的編碼方式/和速率時的PESQ，PSQM和MOS值。
(5)傳真性能測試：包括傳真平均呼叫建立時間、不同網絡(luò )條件下的MOS評分及長文件傳輸能力的測試。
6.網管測試
(1)配置管理：節點設備部件配置和端口管理狀態測試；
(2)故障管理：冗余部件切換測試、端口故障測試、與MGC斷開測試和故障日志測試；
(3)性能管理：IP端口接收/發送分組測試、轉發性能測試及錯誤包統計測試等；
(4)安全管理：網管權限測試和操作日志測試；
(5)后臺維護管理：測試通過命令行來對IP中繼媒體網關設備進行配置與管理。
7.可靠性測試
其主要是對系統的啟動及可靠性的測試；
(1)系統啟動測試：即整機加電啟動測試；
(2)設備可靠性測試：主/備電源切換和主/備系統處理器切換測試、熱插拔測試、控制卡冗余測試；
(3)恢復時間測試：設備掉電后設備重啟時間測試、人為制造設備故障時設備故障恢復時間測試；
(4)軟件版本更新測試：將設備備份控制卡加載一新版本的系統軟件，并將起作用的控制卡切換到備用，測試業務未發生中斷且軟件更新有效。
8.網同步測試
(1)外定時方式：設備設置外定時源輸入接口，從BITS獲得定時的方式。測試時，分別在2048kbit/s和2048kHz的定時下，由呼叫模擬器發起滿端口呼叫，呼叫成功后并保持一段時間，連續運行72h，分析丟包及差錯率等數據來判定設備工作是否正常；
(2)線路定時方式：設備具有從線路信號中恢復定時并用于同步的功能。測試時，將媒體網關時鐘源設置為線路提取，檢驗在線路定時下設備工作是否正常；
(3)內定時方式：設備采用內部的時鐘設備獲得定時的方式。測試時，將媒體網關時鐘源設置為內部定時方式，檢驗設備工作是否正常。
四、結束語
以上所介紹了IP中繼媒體網關設備測試的基本內容。經過對一些設備的實際測試與研究，仍有一些問題需要解決。首先，由于媒體網關必須受控于軟交換設備，所以測試中的某些部分(如性能測試)實際上是對系統進行測試，因此實測值也會(huì )受到系統中其它設備性能好壞的影響。另外，本文僅介紹了設備單機的測試，并沒有考慮不同IP中繼媒體網關設備之間兼容與互通的問題。當設備準備投入運營時，這是個值得重視的問題。對運營商和設備制造商來說，在以后的IP媒體網關的測試中，除了應該關注設備的基本功能、性能及協議測試指標之外，還應該針對其在網上應用時可能會(huì )出現的問題全面地進行考量，從而提高網絡(luò )的可靠性，為用戶提供更好的服務。
