信令監測系統的建設與應用

陳海英 2003/11/18

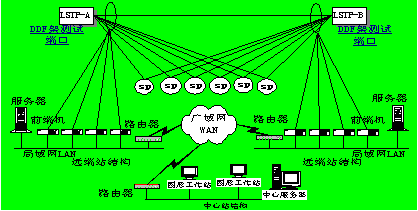

圖一

　　三、系統主要的應用技術

　　信令監測系統的研究和應用主要在 90 年代，隨著Interner和Intranet的發展，微機處理能力的提高，管理NO.7網絡(luò )和實現信息資源共享成為可能。在本系統中主要采用了以下一些應用技術。

　　1、 計算機處理技術。前端機的數據采集采用模塊化結構，每個采集卡可處理32條信令鏈路，按不同的需求配置不同數量的采集卡，保證了系統的高擴展性。經過采集的數據通過前端機、遠端站、中心站服務器分布式處理，保證了系統的高處理能力。

　　2、 時鐘同步技術，本系統采用GPS時間同步與網絡(luò )同步結合方式。GPS時間同步是在每個遠端站設計GPS接收系統，該方法保證每個遠端站時間采集精度為±1ms。網絡(luò )同步為中心站定時向各遠端站發送定時校準信號，保證各遠端站的時間精度在±5ms之間。

　　3、 高阻隔離適配技術。本系統采用的測試頭阻抗大于2K，并采用不可逆耦合線圈，使測試系統不會(huì )影響到被監測信令鏈路。通過適配器改善波形，使傳輸距離能達到1000米。

　　4、 先進的后向消息觸發技術。后向觸發是指開辟緩沖區，暫時儲存某個呼叫的相關信息，直到收到該呼叫的后向消息時才觸發，開始反向在儲存的數據中查找前向呼叫消息，合成一個呼叫記錄。這種技術對于存在的負荷分擔的鏈路的優勢是較易實現，合成的準確性高。

　　四、網間信令監測的必要性

　　進行網間信令監測是國內出現多家電信運營商后出現的課題，也是國家進行監管電信市場的一個有力手段，無任對于電信運營商自身來講，還是對于國家監管機構，甚至對于消費者而言都有其非常的必要性，主要體現在每個電信運營商自身要合理分配網絡(luò )資源離不開它；要充分分析網絡(luò )指標提高網絡(luò )服務質量，減少運維人員的日常工作量離不開它；要對網絡(luò )進行實時監測也離不開它；要預防各電信運營商之間糾紛以及消費者進行欺詐等更離不開它。

　　1、合理分配網絡(luò )資源

　　通過不同時期的網間話務分析，制訂出網間話務發展的趨勢圖，及時制訂網間的擴容計劃；對同一地點不同時期的話務變化，如一些地方定期舉行一些活動，在活動期間話務量很高，在平時話務量由很低，如果增加設備，在平時就顯得浪費，通過對話務的分析，得出話務變化規律，制訂出在話務擁塞時的應急方案。統計不同局向話務的分布，根據話務量分配相應數量的網間中繼數和信令數，做到既不會(huì )浪費資源又保證話務通暢；

　　2、提高網絡(luò )服務質量，減少運維人員的日常工作量

　　通過對全網信令的分析，在日常的維護中提供了有力的幫助，提高了用戶的滿意度。如在網絡(luò )發生變更后，容易因為中繼物理連接問題產生現單通、串音、靜音的問題，在以往的維護一般都是通過對該局向的中繼進行測試，查找出產生問題的中繼，一般需要較長時間，同時還必須對端配合。但是通過對全網超頻超短呼叫的統計，可以很快發現超頻超短呼叫大部分集中在相同的一些中繼上，這些相同的中繼就是存在問題的中繼，通過對這些中繼的處理，快速提高通話質量，提高用戶的滿意度，同時也減少了運維人員的工作量。對用戶投訴的計費差錯問題，通過跟蹤用戶的呼叫過程，分析呼叫信令是否異常（如應答、拆線信號），判斷是因網絡(luò )異常引起的計費或是由用戶原因引起的計費，從而能給用戶一個合理的答復。

　　3、網絡(luò )實時監測

　　實時監測跟掛表測試相似，不過它是對全網進行測試，掛表只能對特定的幾條信令進行跟蹤，同時他還具備了聲光告警，能快速放映出整個網絡(luò )的信令運行狀態。在一些交換機中，對誤碼的容忍度較高，對一些鏈路因物理原因引起的偶爾滑碼、瞬斷不會(huì )產生聲光告警，只是在內部產生一條記錄，因此經常產生對端申告有鏈路告警，但本端在交換機卻查不到。但是這些告警在信令監控上能立即放映出來，幫助運維人員立即改善鏈路的質量。實時監控還能在信令調測中起到很大幫助，如有一次兩個接口局割接兩條信令鏈路時，測試一切正常，但是監測系統卻出現鏈路負荷低告警，按照兩局得到話務量，不應該出現這種情況，到系統一查，發生對端鏈路負荷分擔的數據有問題，對端發送只是集中在其中一條信令上，另外一條信令基本不起作用。實時監控中還能對用戶進行實時跟蹤，對具有爭議的問題進一步驗證。如對用戶投訴有時某些號碼來電顯示不正常，可以通過號碼跟蹤對該號碼進行測試，得出是用戶原因、本端網絡(luò )原因還是對端沒有送號碼過來。

　　4、防止欺詐或糾紛行為發生

　　因各種原因，有時在網間會(huì )出現呼叫不暢或者信令異常現象，這種現象一般都是具有規律性。通過對不同時期網間接通率和呼損情況進行觀察，可以及時避免網間的欺詐行為。對網間話務量的統計，如果只是憑交換機本身進行統計，因統計點不同，可能造成雙方的值不一樣，這個問題在網間結算和網間是否需要擴容時就可能產生不同的見解。通過對異常呼叫的統計，如主叫號碼異常、沒有送主叫號碼、主叫號碼位長不足等情況，及時與對方運營商協商，規范網間呼叫流程，減少用戶的投訴。

　　某個局向進行呼損統計，系統對各種呼損原因都進行統計，可以觀察到網間所有用戶的呼叫質量情況。對不同時期各種呼損比重的比較，找出存在問題的地方，通過與對方運營商協商，提高網絡(luò )服務質量。在實際應用中，有一次某甲運營商發現對端某乙運營商有規律的送用戶免費應答信令ANN，比例達到占所有呼叫的0.3％，造成甲運營商不必要的話費收入損失，通過對ANN信令展開觀察，發現是某甲運營商的用戶在撥打某乙運營商某類型的用戶時發送的是ANN信令而不是正常收費應答信令ANC，所以某甲運營商馬上將所掌握情況后呈交給某乙運營商，要求其修改其應答設置，及時挽回了某甲運營商的損失。對送ANN信令的呼叫展開的信令流程，在該過程中可以看到，對方在用戶應答時送ANN，而沒有按照協議規定送ANC。

　　在日常維護中，偶爾還可能碰到一些惡意用戶，他們鉆了一些政策的空子，惡意占用了大量的網絡(luò )資源，造成網絡(luò )負荷異常，影響了別的用戶對網絡(luò )的使用，也影響了網絡(luò )的安全。通過系統對超長超頻用戶的統計，找出這些用戶，進行妥善處理，使網絡(luò )使用恢復正常。

　　五、對信令監控的展望

　　隨著數據業務和智能網的蓬勃發展，信令網的重要性在近幾年也開始得到重視，用戶的呼叫已不僅僅依賴話務，更多的是依賴信令的接續。以前的網絡(luò )監控主要是針對設備運行情況、話路路由配置和性能狀況進行監控。對于由信令引起的呼叫異常則無能為力，這對電信業務的發展是一個很大的約束。隨著通信業競爭越來越激烈，市場對網絡(luò )支持能力要求要求越來越高。因此，作為維護有力的工具，信令監控系統將在網絡(luò )建設中處于必要地位。
