應急聯動系統的分析、設計與實施
北京大學計算機科學技術系 王文俊 2003/12/08
1. CERS的分析與建模
1.1 CERS
1.1.1 什么是CERS
公共安全和公眾服務成為政府部門一項非常富有挑戰性的工作。如何高效利用有限的資源，提高政府對緊急事件快速反應和抗風險的能力，并為市民提供更快捷的緊急救助服務，日益成為加強城市管理的主要內容之一。當社會(huì )發生犯罪、火災、爆炸等各種警情，群眾醫療急救、煤水電搶修等各種緊急求救事件，地震、火災、海潮等突發自然災害，以及社會(huì )動亂、戰爭等各種重大緊急事件時，需要政府統一協調、統一調度相關部門協同工作。隨著社會(huì )的不斷進步，社會(huì )發生緊急突發事件的種類更加復雜與多變，傳統的應對機制已不能適應日益增多的緊急突發事件處置的需要。當社會(huì )發生重大事件時，不是哪一家或哪幾家單位能夠解決的，這就需要聯合多家或所有社會(huì )單位共同解決。
社會(huì )應急聯動系統就是綜合各種城市應急服務資源，采用統一的號碼，用于公眾報告緊急事件和緊急求助，統一接警，統一指揮，聯合行動，為市民提供相應的緊急救援服務，為城市的公共安全提供強有力的保障的系統。CERS大大加強了不同警種與聯動單位之間的配合與協調，從而對特殊、突發、應急和重要事件做出有序、快速而高效的反應。
1.1.2 為什么需要城市應急聯動系統？
隨著社會(huì )經濟文化生活的不斷發展和進步，如何高效利用有限的資源，提高政府對緊急事件快速反應和抗風險的能力，并為市民提供更快捷的緊急救助服務，重要性日益凸顯。
目前存在多個公眾特服號碼，比如：公安－１１０、警情－－１１９、急救－１２０、交警－１２２，市民難于記憶。水、電、氣等公共服務號碼更不為人知曉，因此市民不便于得到相應的服務，救助和保護。由于缺少一個統一的指揮調度平臺，不同警種和部門之間無法進行很好的配合與協調，聯合行動的實施面臨著許多諸如部門分割、利益關系以及技術實現等諸多方面的困難；
CERS使得市民的任何報警，求助只需撥打同一個號碼，不再需要記憶諸多特服號碼（比如：１１０、１２２、１１９、１２０等），縮短報警時間，大大方便了市民報警，并得到及時的救助和相應的服務。
CERS可使接警和處警都更加準確和快速，為警力的快速反應提供有力的保障，從而大大提高城市對突發、應急、特殊和災難性事件的快速反應能力，在加大對犯罪的打擊力度，維持社會(huì )秩序，縮短對市民求助的反應時間，保護生命財產等方面都將起到十分重要的作用。
CERS也打破了現有多個指揮中心間的數字?zhù)櫆希闺x散的數據庫和信息資源得以互聯和共享，發揮更大的作用；
由于采用了統一的指揮調度系統，不同部門、不同警區和不同警種之間得以互通和相互協調、配合，使統一指揮、協調作戰成為可能，真正實現了社會(huì )服務聯合行動。
1.2 應用現狀
目前，世界上許多國家都采用不同的三位數字電話號碼，作為全國處理緊急呼救的特服號碼。例如：美國采用911，英國采用999，比利時采用900。早在1937年，英國就開始使用號碼999，用以報告緊急情況的發生。當電話999被撥打時，在英國電信接線員的操作臺上會(huì )出現閃光，呼叫將立即得到應答并馬上被轉給適當的單位，例如：警察局、消防局或急救中心。比利時于1964年開始啟用900緊急呼叫號碼，其報警電話的工作模式是，每個電話局都設有一個緊急電話應答中心。瑞典建立的900，則由一個SOS報警中心負責接收所有居民的報警和求助電話。
日本、法國、德國、加拿大、香港等技術先進的國家和地區都相繼建立了以城市為區域中心的區域報警、求助應急處置體系。通過一個特服號碼電話報警求助，指揮中心依據報警求助內容，分別調動警察、消防、醫療急救、水電搶險等部門進行緊急處置或聯合行動處置。
美國于1967年提議在全國范圍內使用一個單一的號碼，用于市民報警和求助，打破了多個特服號碼共存的狀況。美國從上個世紀60年代開始進行城市社會(huì )應急聯動中心的建設至今，應急聯動中心（911中心）已遍布美國的各個州市。美國9ll服務開通以后，各州市有了統一的應急聯動中心和通信系統，警察、消防和急救等部門采用現場合署辦公的方式處理各類緊急事件。當市民撥打911電話后，由911中心的接警員統一接警，根據事件內容，迅速做出反應，聯合各相關部門統一處置。市民在很短時間內便可得到最快速的救援和服務。
南寧市CERS已開通，它模仿美國芝加哥911模式，即“大使館”制模式。新建指揮中心大樓，指揮大廳內設置了110指揮席位、119消防指揮席位、120醫療急救席位、122交通事故報警急救席位和為民服務網絡(luò )12345市長公開電話席位。群眾撥打統一的“110”電話，根據群眾報警內容，分轉到110、119、120、122或12345等相應席位，一般事件各席位各盡其職，下達指揮命令，重大事件由指揮長臺，協調各警種統一指揮。實現了跨部門、跨警區以及不同警種之間的統一協調指揮，使統一特服號碼、統一接警、聯合行動成為現實，也使報警和聯動出警更加準確、快捷和高效。
此外，北京、上海、天津、深圳、南京、大連、濟南、成都等城市的聯動系統都已開始建設。城市應急聯動系統涉及多個業務領域，是實時性要求很高的分布式系統。
1.3 CERS業務建模
1.3.1 概述
系統分析是系統設計的基礎。分析的成果是系統的業務機構模型和業務流程模型。
模型分兩個層次：聯動層次或應急業務系統層次。應急業務系統指的是各聯動單位如110、119、120等。聯動層次在此層次之上。
我們對用戶的操作方式和目的，以及現有用戶的結構進行分析，將系統用戶分為五類：
通過對這五類用戶的功能需求分析、角色分析，形成了系統的功能設計。其中，接警、處警用戶包含受理類、調度類、處置類和移動指揮類用戶等；報警方式有有線/無線報警、專業/普通報警網絡(luò )。
1.3.2 應急聯動業務機構模型

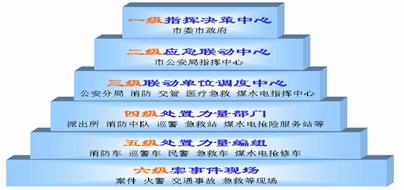

圖1-1 應急聯動業務機構模型CERO示意圖
CERO（Coalition Emergency Response Organization）的層次結構分為六級。
（1）決策指揮中心
設在市委與市政府，處理緊急重大事件。
（2）應急聯動中心
一般設在公安局，職責是統一接警、跨警種或跨區事件的協調處理。
（3）各聯動單位的調度中心
負責公安、消防等單一警種的事件調度處理。如原110、119、120、122、電力、地震等的調度中心。
（4）聯動單位的分支機構
是設在城市不同區的處置力量的主管分支部門。如：消防支隊、交管支隊等。
（5）處置力量部門
是實際處置事件的部門。如：消防中隊、派出所、急救站等。
（6）處置力量編組
是實際處置事件的編組。如：消防車、巡警車、急救車等。
1.3.3 聯動業務流程模型

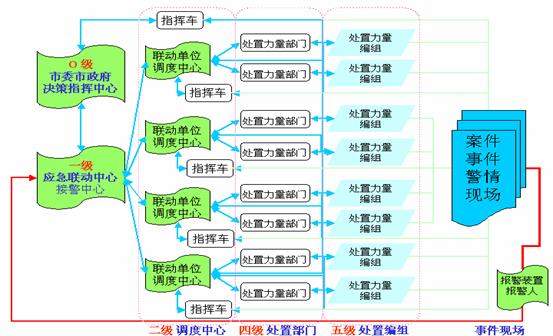

圖1-2 CERS的業務流程示意圖1

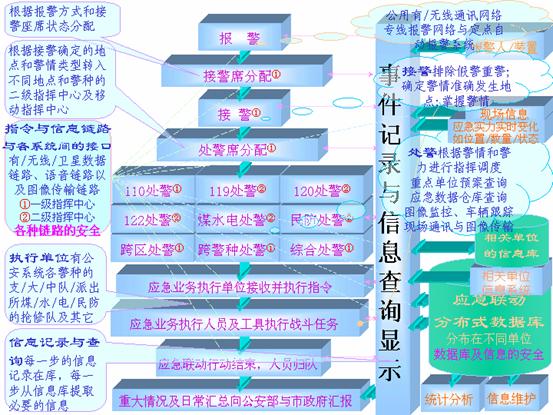

圖1-3 CERS的業務流程示意圖2
（1）發現警情報警
公眾需要緊急救助時，只需要撥打一個城市應急聯動電話號碼或采用其它報警方式，即可接通城市應急聯動指揮中心。當有警情發生時，由人們通過有線或無線通訊網絡(luò )向應急聯動中心報警，或由自動報警裝置通過專線向應急聯動中心報警。
（2）接警
應急聯動中心的接警員接取警情的事件內容、時間和準確地址等信息，并將事件分派給不同調度中心的調度機進行調度處理。計算機輔助系統自動將打入的報警電話送至空閑的接警員處，該接警員與報警員通話，同時，計算機自動識別報警人的電話號碼及其所在位置，終端電腦自動生成并存儲標準化的事件記錄。
（3）調度
根據接過來的警情，應急聯動系統向處置力量部門發出指令派出處置力量編組到現場，并根據現場反饋回來的信息，決定是否增援或歸隊。事件記錄通過局域網被送到相應的處警員終端，處警員通過計算機輔助調度系統查詢相關資料，制定反應措施，并向相關聯動單位發出具體調度指令。在緊急事件發生時，相應的電子預案會(huì )被觸發啟動。如果發生了重大災難，險情或特殊的事件，則可以啟用城市緊急狀態指揮室，由首長進行統一指揮。
聯動單位根據調度指令到達現場，采取相應的救援措施。與此同時，有關現場的話音和數據信息可通過無線通訊系統傳回指揮中心，形成指揮中心與現場之間的互動反饋。
指揮中心的大屏幕將根據需要顯示事件處置的全過程，以便進行實時監控。信息網絡(luò )及語音記錄設備將如實記錄下與事件相關的語音的及數據信息，供未來檢查索查詢。
（4）警情匯總匯報
事件處理完畢后，事件情況和處理情況被匯總匯報到相關部門。城市管理可以定期從城市應急聯動系統獲得有關各種緊急事件的統計報告，進行趨勢分析。
1.3.4 應急業務流和模型（以消防為例）
（1）應急業務系統的層次（以消防業務為例）
應急業務系統有五個層次：
各個層面有不同的數據和應用。

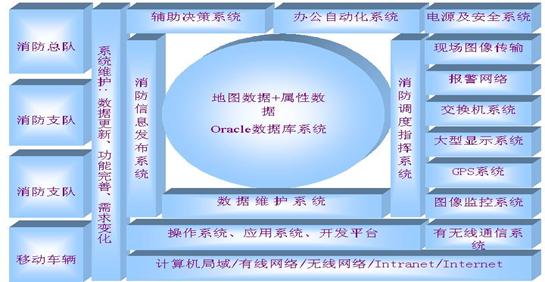

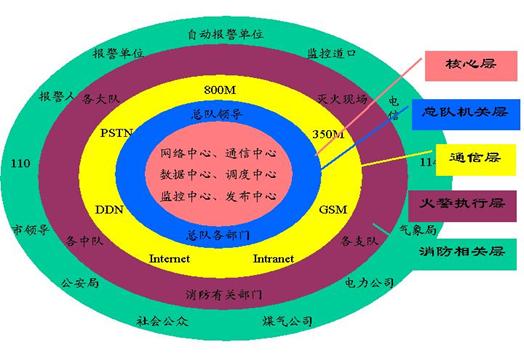

圖1-4 消防調度指揮系統的層次結構示意圖
（2）應急業務系統的流程（以消防業務為例）

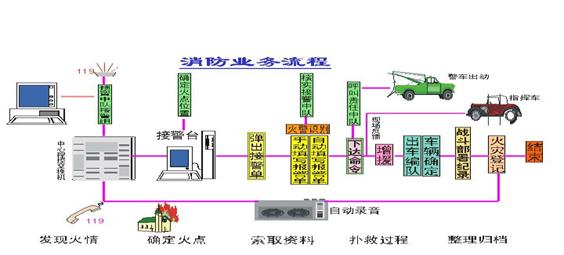

圖1-5 消防調度指揮系統的流程示意圖
2. CERS的設計
根據我們多年來對應急系統業務的深入理解，以及我們多年來在應急系統（如110、122、120、119和環保110等）的成功開發經驗，利用面向對象分析以系統化、工程化的技術，提出了基于大中城市的應急系統模型。
2.1 CERS的組成設計
CERS的建設分為五個部分：

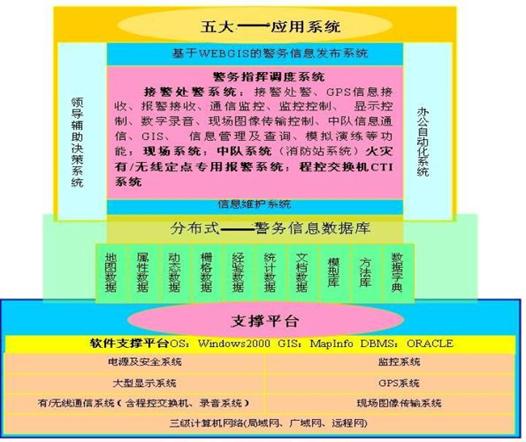

圖2-1 CERS的組成示意圖1
圖2-2 CERS的組成示意圖2
2.1.1 應用系統的設計
應用系統采用基于Intranet/Internet結構、C/S模式與B/S模式相結合的體系結構。應用系統由以下5個部分組成：
一、指揮調度系統
1、指揮調度系統
系統中包括的主要模塊有調度處警模塊、GPS信息接收模塊、通信監控模塊、監控控制模塊、顯示控制模塊、數字錄音模塊、現場圖像傳輸控制模塊、處置部門信息通信模塊、GIS模塊、信息管理及查詢模塊和模擬演練模塊、應急培訓模塊等。
系統在接到重大警情以后，可以利用電子地圖系統快速確定位置，得到周?chē)缆贰⒔煌ㄇ闆r等信息，根據警力情況為指揮人員提供該位置的預設方案，并根據警力力量的分布情況計算出車輛的最佳行進路線，供指揮人員進行參考。與此同時還可以通過警力信息數據庫系統檢索出該位置的詳細資料，以便根據實際情況確定相應的措施。方案確定以后，指揮系統可以通過計算機網絡(luò )（或其他通信手段）將出車命令直接下達到各個警點。
2、移動指揮系統（現場系統）
系統配置的設備主要有無線通信設備、移動警情終端臺、現場圖像傳輸設備、現場實況攝像和錄像設備、衛星通信設備、GSM通信設備、文字傳真設備、輔助設備（天線、電源）等。災情現場多媒體信息和視頻會(huì )議多媒體信息是數字化的圖像和聲音數據，數據量較大，由實時記錄子系統負責這些信息的記錄和處理，包括：記錄的開始、結束控制，記錄的格式，對記錄后的數據的預處理，多媒體數據的入庫與查詢播放。災情現場和視頻會(huì )議多媒體信息傳到指揮中心后，同時送到中心控制與實時記錄兩個子系統。中心控制子系統負責實時顯示控制，實時記錄子系統負責記錄、處理與查詢等。
現場系統由以下子系統組成
3、處置力量部門系統
各處置力量部門終端機接到指揮中心命令時，系統立即自動觸發警鈴，打印出車單（包括出車類型、現場三級圖、推薦行車路線、重點應急單位應急預案等），并回復指揮中心命令接收完成。
二、領導輔助決策系統
主要具有以下功能：
統計分析的功能，提供關鍵區域及要害部位的安全監督動態信息，完成數據匯總統計，生成各種統計匯總報表，根據不同的統計分析要求，在電子地圖上以不同色塊（顏色）和統計報表（文字）兩種直觀的表達方式，多方位多角度地顯示出統計分析結果。
事件分析功能，可快捷地估算事件、災情、爆炸等事件造成的破壞區域和影響范圍；在平面布置圖上標出危險區、隔離區和警戒區，給出各區域危害程度和防護要求等信息；對危險區、隔離區和警戒區進行分析，列出區域內相關設備；給出應急網絡(luò )圖，列出應急響應隊伍的聯系電話、聯系人、主要職責等信息；提供電子白板功能，可在事件模擬圖上根據具體情況現場布置車輛，并可及時反饋到異地。
三、基于Web GIS的信息發布系統
本系統以功能為中心，各個部門、人員根據權限的不同對系統擁有不同的操作及使用權限，也就是說根據應急所有部門的業務功能將整個系統設計成一個統一界面，以功能劃分模塊，整個系統是由功能模塊有機結合而成的，而登錄用戶按所屬部門、職位享有相應的功能模塊操作權限。
2.1.2 數據及數據庫設計
本系統的數據庫是一個以應急指揮中心為核心，以各聯動單位調度中心為節點的分布式異構數據庫。數據有地圖數據庫、屬性數據庫、動態數據庫、經驗知識庫、統計分析庫、柵格圖像庫、文檔數據庫、模型數據庫、方法數據庫、數據庫字典。其中空間信息數據是重要的組成部分。
一、信息源
信息源的管理是多媒體通信網絡(luò )業務管理系統的重要組成部分。按照應急系統的要求，以及現有設備及現有信息系統的狀況，并考慮到地理狀況及高速發展的現實情況，我們做了如下的數據分析：
1、地理信息數據：
轄區的山川、河流、水庫、公園、公路、街道、路、巷、建筑物、度假區等社會(huì )公共地理信息；固定電話安裝信息；重要建筑物、機場、碼頭等的建筑平面圖信息；社區分布、人口密度圖及人群成分特點信息。
各應急力量的空間物理位置及地理坐標、轄區范圍；
全市各應急設備分布及應急設備工作情況；自然水源的空間物理位置及地理坐標；各重點防火單位及高層建筑的空間物理位置及地理坐標；
重點控制部位有很大一部分在測繪地圖上已標注，根據警務工作的要求重新標明或加注。
2、屬性信息：各地理信息相對應的屬性信息。
3、GPS信息：GPS信號來源于即將開發的專用系統，它是“坐標+信息”形式的數據，其數據在時間上有較好的連續性。
二、數據的分層管理
本系統涉及信息量巨大，合理的分層管理是提高系統響應速度的關鍵。我們建議將數據分為以下幾類，即基礎底圖數據、道路數據、點位數據、部門特殊需求數據。每一類數據根據詳細程度再進行分級，一般為兩到三級。根據地圖顯示的視野，系統能自動選擇顯示相應級別的數據。盡管在數據庫里的圖層很多，但要保證系統在任何時候顯示的地圖圖層數量都控制在十層左右，從而有效地降低負載，保證系統的響應速度。
1 基礎底圖數據
基礎底圖數據實際上是基礎地形圖數據，包括行政區域、湖泊、河流、居民區、公共建筑物等，它們主要是面類數據。
2 道路數據
嚴格來講，道路數據和點位數據也屬于基礎底圖數據。但為了體現這兩類數據在系統中的重要性，故需單獨處理。道路數據包括路面數據和路網數據，特別是路網數據，要進行特殊的處理。路面數據是以面的形式所表現的道路,這種方式的優點在于美觀和直觀，但是不利于分析。對于系統來說更重要的是路網數據，即道路要進行分段處理，形成路網。道路的屬性包括道路等級、道路長度、寬度、線形、路面性質、道路編碼、路段隔離設施、車道劃分、設計車速、容量等。
3 點位數據
點位數據在系統中占有很重要的位置，很多情況下點位數據是很重要的定位參考點。點位數據分為兩大類，一類是公共性點位數據，如：黨政首腦機關；企事業單位；公共電汽車站點；客貨交通類，包括長途汽車站、火車站、航空港、貨運站等、大型公共建筑：包括體育場館、醫院、急救站、標志性建筑，包括火車站、機場、天塔、大型商場、大型國家機關等。另一類是特殊點位數據，這些數據可能不顯示，但是對系統是重要的定位參考數據。如：門牌號碼地址分布點位、電話號碼分布點位。這些數據的收集工作量也非常的大，但對于系統來說是必不可少的，故也需要仔細規劃。
4 業務數據
警力及其管理轄區、應急水源等。
三、數據庫
按照數據功能及其與地理信息的相關特點，數據分為地理數據和屬性數據。社會(huì )應急聯動系統各部門的管理過程中主要有兩種數據：屬性數據和空間數據。屬性數據包括大量的統計數據；空間數據是反映應聯系統信息的空間坐標位置的數據(如事發地點、派出所位置等)，主要指地圖圖形。如果把屬性數據和空間數據緊密結合在一起，將使得整個社會(huì )應急聯動信息的管理更加方便快捷和形象直觀，并徹底改變社會(huì )應急聯動規劃、建設、實施、管理及資料保存的傳統模式，從而實現社會(huì )應急聯動管理的計算機自動化。
分 布式數據庫系統是整個系統的數據中心。它將以指揮中心為核心，各聯動單位指揮中心和移動指揮中心為節點。
2.1.3 支撐平臺設計
支撐平臺有計算機網絡(luò )系統、監控系統、顯示系統、GPS系統、有/無線通信系統、圖像傳輸系統、電源及機房、軟件支撐平臺等。其中，計算機網絡(luò )系統包括指揮中心、二級指揮中心與移動指揮中心、業務執行機構（如：應急中隊、派出所等）之間的三級計算機網絡(luò )，即指揮中心局域網絡(luò )、業務機關網絡(luò )、與分支機關的廣域網絡(luò )、與移動指揮中心的遠程訪問網絡(luò )。指揮中心與二級指揮中心、分支機構、移動中心之間有語音通信、數據通信，指揮中心與移動中心有語音通信、數據通信（無線）、現場圖像傳輸；指揮中心與公安其它機構通過撥號網絡(luò )訪問（內網），指揮中心與普通老百姓通過撥號網絡(luò )訪問（外網）。
一、計算機網絡(luò )
計算機與網絡(luò )平臺系統支撐系統運行的三級計算機網絡(luò )、計算機和外設。
二、有/無線通訊網絡(luò )
有線/無線通信系統提供CERS需要的有線/無線通信鏈路，是系統全部信息的輸出/輸入載體。包括程控用戶交換機、接警座席臺及數字錄音系統、無線通信網（800M集群系統、350M集群系統）和有線通信網絡(luò )。
三、監控與圖像傳輸網絡(luò )
圖像監控系統對監控場所（包括市級機關、交通路口、公共場所、金融機構、大型商場、郵電通信樞紐、車站、碼頭等）進行實時集中監控，對所需的各種視頻、音頻、計算機文字、圖形信息等進行收集、選取、存儲，并控制顯示在大屏幕、大尺寸視頻監視器和首長多媒體終端等顯示設備上。
現場圖像傳輸與處理系統將現場的災情實況視頻圖像數據進行采集和傳輸，送到現場指揮車或應急通信指揮中心進行顯示和存儲。
四、GPS系統
GPS子系統主要用于及時、準確地掌握被控車輛和船舶等移動目標的實時情況和準確位置。采用GPS全球衛星定位技術、GSM全球移動通訊技術、GIS地理信息處理技術和計算機網絡(luò )通信與數據處理技術，在現有GSM、GPRS通訊系統的基礎上開發出的一套社會(huì )綜合防范和遠程監控、通訊、管理、調度系統。利用該系統，可以遠程無線監控、調度所有在GSM網覆蓋范圍內的警用車輛、急救車輛、應急車輛、出租車輛、租賃車輛、民用車輛等移動目標。移動目標GPS數據、其他指令及各類報警數據均由GSM信令信道傳送到數據處理中心，并可根據需要自動接通預先設置的號碼進行語音通話。
五、大屏顯示系統
大屏幕顯示系統主要進行應急地理信息顯示、應急車輛狀態顯示、氣象顯示、應急實力信息顯示、災情受理地點顯示、主要交通道口交通狀態顯示和部分重點保衛目標監控顯示。指揮中心實現對指揮系統控制區的各種情況進行動態監管。大屏幕投影系統負責實現直觀、完整、準確、清晰、靈活的顯示各項信息，包括：各種地理信息、車輛狀態顯示、氣象信息顯示、實力顯示、受理信息顯示。這類信號由計算機相關軟件生成，在現場計算機顯示器上顯示，同時調入所需要的信息在大屏幕作任意大型顯示。便于整體統籌，指揮。同時指揮中心計算機與其它會(huì )議室（兼指揮室）計算機聯網，使其它會(huì )議室可通過局域網調用所需信息在會(huì )議用投影機上顯示。
六、支撐軟件
支撐軟件平臺系統包括計算機操作系統、數據庫管理系統、GIS系統和應用軟件開發平臺系統等。以下是我們的一個實例：
數據庫服務器：Oracle .
GIS支撐平臺：Mapinfo profession MAPBASIC
OA平臺：Lotus Domino
開發平臺：DelpHi VC Jbuilder
操作系統：Windows Advance Server
網絡(luò )協議：TCP/IP
軟件平臺結構：軟件平臺采用Ｃ／Ｓ＋Ｂ／Ｓ結構
2.1.4 標準與接口設計
系統接口：本應用系統是一個復雜的各種技術、各種相關系統、數據的集成系統，因此系統接口設計十分重要。系統接口分為外部接口、內部接口。接口有數據接口、軟件接口、硬件接口。
標準的建設是CERS的核心工作。
2.1.5 系統安全的設計
安全設計從系統安全、數據及數據庫安全兩方面進行了設計。
2.2 CERS的框架設計
采用B/S與C/S相結合的體系結構。
一、Client/Server體系結構
Client/Server是一種目前發展已經非常成熟的計算機體系結構。在此之前，信息系統一般采用文件共享的方式，通過直接訪問數據庫來達到數據共享的目的。Client/Server體系結構嚴格地定義了客戶端和服務器端對信息數據的處理范圍。即客戶端要訪問服務器端的數據時，一定是以特定的描述語言，將請求信息首先傳遞給服務器端，由服務器端的相關模塊判別并處理客戶端的這個請求。請求處理完畢后，服務器端再將處理結果回傳給客戶端。這樣才算一個訪問過程的結束。Client/Server體系結構發展到今天已經非常成熟了，它可以把實現友好人機交互界面的任務交給客戶端處理，而服務器端只需完成數據的存儲和處理。這種體系結構的優點是：系統功能強大、交互能力強、系統運行效率高，并且開發工具和開發手段可選擇性強。缺點是：所開發出來的系統相對比較封閉，主要適合于數據管理方式；系統結構復雜，開發周期長；安裝和維護比較麻煩。
二、Browser/Web Server體系結構
為了克服Client/Server體系結構所存在的問題，最近幾年來，隨著Internet技術的飛速發展和日益成熟，特別是瘦客戶機概念的提出和發展，提出了以Browser/Web
Server體系結構為代表的多層Client/Server體系結構，作為對Client/Server體系結構的補充和發展。Browser/Web
Server體系結構將Client/Server體系結構的兩層結構發展到三層結構，一般可以認為是在原有的Client層和Server層之間加入了Application
Server層（也稱為中間件層）。Application Server層承擔了原來Client/Server體系結構中Client層和Server層的部分任務，這樣使得Client層和Server層所承擔的任務相對減輕。Client層變成比較統一的界面，Server層主要處理信息數據的存儲和管理任務，Application
Server層負責具體數據的處理任務，而且可以根據處理任務的變化而變化。Browser/Web Server體系結構的主要優點是對Client端設備的要求逐步降低，運行維護量下降；Application
Server層的中間件軟件日益豐富和模塊化，降低了系統開發的工作量，縮短了開發周期。主要缺點是Application Server層的中間件軟件目前還不夠豐富和完善，而且對網絡(luò )系統的運行環境要求較高。
3. CERS面臨的技術挑戰與我們的對策
3.1 CERS的分析
CERS實施的核心是要盡量提高事件反應速度，縮短事件反應和撲救的時間。CERS與其它集成系統相比，最大的特點是：
3.1.1 實時性要求高，應急反應要及時
CERS實時性要求高，這就要求實現各個層次的互聯互通，如有/無線數字鏈路、有/無線語音鏈路、有/無線圖像鏈路的互聯互通；實現數據的互操作、軟件的互操作與語義的互操作。
3.1.2 具有移動辦公的特點
這是CERS最大的特點。系統設計要重點考慮這個特點。
3.1.3 具有分布性、異構性、海量性和動態實時性特點
要實現各個層次的互操作。
一、數據的互操作
解決得不錯。
二、軟件的互操作
已有成熟的解決方案。
三、語義的互操作
還剛剛起步。
3.2 CERS面臨的挑戰
1．需要集成多個行業或部門的業務：CERS需要集成公安、消防、交管、120、供電、市政和政府等部門的應急業務。目前的集成大都專注于技術層面的互聯互通，并有效地實現了，而集成不僅需要找到、操作并獲取信息，還需要理解信息的含義。各應急服務系統間通訊會(huì )存在多詞一義、一詞多義或近義等語義沖突；
2．需要動態實時集成不同業務領域的已有或新建應急服務系統，這些系統是分布的、異構的，集成規模大；
3．集成的業務流程會(huì )動態增刪修改，如開始可能是110、120、119的聯動，隨著時間的推移，會(huì )有電力搶險、地震救急等業務加入；
4．系統不能理解應急預案，所以不能按預案自動調度；
5．GIS是應急指揮的重要手段，CERS需要實現時空集成。
3.3 我們的對策
3.3.1 采用的技術
XML 及相關技術，如Web Service、Ontology
元數據技術
3.3.2 實施思路：建立集成框架，實現各業務系統的集成
CERS是一個復雜的集成系統，必須堅持“總體設計、分步實施”的原則。本著業務是核心，技術是手段的原則。
深入分析業務流程，建立各聯動單位的業務模型、系統模型和功能需求。
深入分析現有業務系統和數據，理清思路。
深入分析各業務系統的接口，建立一系列業務標準和技術規范。
在標準和技術規范的指導下，建立集成框架的編碼標準、通訊協議和應用模型。
在集成框架的指導下，進行各系統的開發。
CERS是一個系統集成的項目，需要制定一系列信息交換的數據編碼和通訊協議。
一、建立業務模型與系統模型
建立CERS的UML模型是系統設計與實施的基礎，應急事件ONTOLOGY模型E2M是信息共享的核心：
E2M提供信息交換的通用模型和詞匯表，是各業務達成一致的關鍵基礎和共同理解。每個業務都有各自的領域ontology，與通用模型有映射規則。業務系統收到的共享信息符合通用模型，所以能理解，并按映射規則轉成領域模型描述進行處理。發出信息時需按映射規則轉成通用模型，其它系統就能理解，從而實現了系統集成。增刪一個業務系統時，其它系統不需改動。此外系統能理解用E2M描述的應急預案，實現多業務預案的自動調度；系統對多個部門聯合行動的事件的處置內容進行合并，并事后進行事件回放，以便進行事件分析。E2M具有語言/平臺/中間件無關性、重用性和可擴充性，E2M將語義從傳送機制和應用接口中分離出來，使得集成更強壯，對集成技術的更新有更強的適應性。
二、建立集成框架
基于XML、Web Service、Ontology等技術的集成框架包括集成總線及Adapter Service、元數據庫及集成協調器與供二次開發的API及Web
Service工具集，它實現了數據互操作，軟件互操作與語義互操作。集成總線是一組面向領域的編碼標準與通訊協議。與總線標準不符的老系統和其它相關系統只需編寫Adapter
Service就能被集成。元數據庫是集成框架的核心，管理系統中的所有信息與應用服務，屏蔽信息及服務的分布性與異構性。集成協調器用于數據的更新，元數據的管理。Ontology則用于定義描述領域相關元數據的術語。數據交換格式與通訊協議均用XML定義。所有應用通過SOAP協議實現互操作。這一集成框架實現了大規模空間信息及服務的動態集成，能保護已有投資，并能集成網上豐富的商業Web
Service，是一個開放的可擴充的框架。
集成幾十家不同業務領域的應用以增加(或重組)新的大型業務應用成為當前IT建設的主流。應用集成面臨的最大問題是不同業務領域的術語存在一詞多義、同詞不同義、多詞一義等語義沖突。解決語義沖突，實現應用集成是ontology最重要的應用之一，也是目前國際IT界研究的熱點。我們提出了“中介抽象ontology法”來解決語義沖突。該方法適合大規模的應用集成，且不需改造原有各應用的ontology。首先分析城市應急聯動系統中各業務領域的模型，對這些模型進行抽象，形成應急聯動系統模型，并在此基礎上建立ontology模型。該模型包含了應急領域的抽象術語，即應急領域的抽象ontolog模型，可作為混合法中的公共ontology。當新的應急業務領域增加時，很容易生成它與抽象ontology間的映射。當一個應用使用另一個應用的術語時，先通過這些映射將一個應用的術語轉成抽象ontology中的術
語，再轉成另一應用的術語，以實現語義互操作。
三、建立接口標準和技術規范
建立集成總線中的信息編碼標準和通訊協議。
3.4 我們已有的研究成果與開發經驗
3.4.1 CERS研究與建設的初步成果
已經建立了應急聯動系統CERS的業務模型
已經建立了應急聯動系統CERS的UML模型
部分建立了應急聯動領域的術語表
部分建立了應急聯動領域的ontology
已經建立了應急事件的ontology模型E2M
已經建立了大規模空間信息服務集成框架
已經設計了解決多業務集成語義沖突的方法
正在搭建應急聯動系統的實驗環境，119 120 110三個的聯動
3.4.2 應急系統建設的經驗
我們對應急聯動系統中各聯動單位的業務流程有較為深刻的理解和開發實踐經驗，如應急聯動系統的前期設計、多個城市的110、119、120、12369、122。
