H.264標準及其在視頻會(huì )議系統應用

2005/03/25

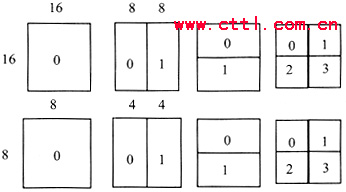

圖1　宏塊劃分和子宏塊劃分

　　(2)1/4像素精度的運動估值。在H.264中通過6階FIR濾波器的內插獲得1/2像素位置的預測值。當1/2像素值獲得后，通過取整數像素位置和1/2像素位置像素值均值的方式獲得1/4像素位置的值。采用高精度運動估計會(huì )進一步減小幀間預測誤差，減少了經變換和量化后的非O比特數，提高了編碼效率。

　　(3)多參考幀運動估值。以往的編解碼技術在對P幀(場)圖像進行幀間預測時，只允許以前一個I圖像或P圖像為參考幀，對B圖像進行預測時只允許以前后兩個I圖像或P圖像為參考圖像。H.264則打破了這些限制，允許在Reference Buffer中的多個圖像中選取一個(P預測方式)或兩個(B預測方式)圖像作為參考圖像，參考圖像甚至可以是采用雙向預測編碼方式的圖像。

　　(4)參考圖像的選取與其編碼方式無關。允許選取與當前圖像更加匹配的圖像為參考圖像進行預測，減小了預測誤差，提高編碼效率。

　　(5)加權預測。允許編碼器以一定的系數對運動補償預測值進行加權，從而在一定的場景下可以提高圖像質量。

　　(6)Intra_4×4模式的幀間預測。在這種模式下，每個4×4塊都可以利用其上方和左側的17個最接近的像素進行預測。

　　(7)循環內的消除塊效應濾波器。為消除在預測和變換過程中引入的塊效應，H.264也采用了消除塊效應濾波器，但與以往標準不同的是，H.264的消除塊效應濾波器位于運動估計循環內部，可以利用消除塊效應以后的圖像去預測其它圖像的運動，進一步提高預測精度。濾波強度取決于宏塊的預測方式、量化參數、運動矢量等。量化步長減小時，濾波器的作用也會(huì )相應降低。

　　(8)更好的熵編碼算法CAVLC和CABAC。

　　3.2　網絡(luò )適應性方面

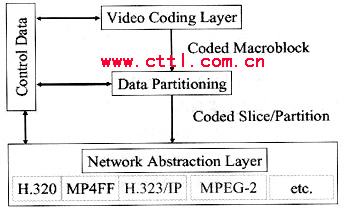

　　為了方便地在各種系統中靈活有效的應用H.264，H.264編解碼系統(見圖2)定義了視頻編碼層VCL和網絡(luò )提取層NAL。其中，VCL用于視頻編解碼，包括運動補償，變換編碼和熵編碼等單元，NAL用于采用統一的格式對VCL視頻數據的進行封裝打包。

圖2　H.264編碼器結構

　　(1)NAL Units。視頻數據封裝在整數字節的NALU中，它的第一個字節標志該單元中數據的類型。H.264定義了兩種封裝格式。基于包交換的網絡(luò )系統可以使用RTP封裝格式封裝NALU，并且可以通過在NALU后面增加一個16位的信息域的方式將多個NALU放在一個RTP中傳輸。另一些系統，如H.320系統或MPEG-2系統可能會(huì )要求將NALU作為順序比特流傳送，為方便在這些系統中使用H.264，H.264定義了一種比特流格式的傳輸機制，使用頭編碼前綴(start code prefix)將NALU封裝起來，并用一個有限狀態機來保證頭編碼前綴不會(huì )出現在它封裝的NALU中，防止了錯誤定界的發生。

　　(2)參數集。在以往視頻編解碼標準中，GOB\GOP\圖像頭信息是至關重要的，包含這些信息的包的丟失將直接導致與這些信息相關的數據不可用，因此這些標準大都采用了冗余編碼技術來保護這些頭信息。為解決這些問題，H.264將這些很少變化并且對大量VCL NALU起作用的信息放在參數集中傳送。參數集分為兩種，即序列參數集sequence parameter set和圖像參數集picture parameter set，前者對一系列連續編碼圖像起作用，后者對連續編碼圖像序列中的單獨圖像起作用。VCL NALU通過標識位來指定它所參考的參數集。為適應多種網絡(luò )環境，參數集可以帶內傳送，也可以采用帶外方式傳送。

　　3.3　抗丟包和抗誤碼方面

　　在H.264中，參數集，片的使用，FMO，冗余片等關鍵技術的使用可以大大提高系統的抗丟包和抗誤碼性能。

　　(1)參數集的使用。參數集及其靈活傳送方式的使用本身會(huì )大大降低因關鍵的頭信息丟失而造成錯誤發生的可能。為保證參數集可靠的到達解碼器端，可以采用重發的方式多次發送同一參數集，傳送多個參數集或將參數集固化在解碼器中。

　　(2)片的使用。在不使用FMO時，片是一系列宏塊按照光柵掃描順序的組合。圖像可以劃分成一個或幾個片。片是獨立的，也就是說，在編碼器和解碼器使用的參考圖像一致的情況下，只要給定序列參數集和圖像參數集，片的語法元素和該片圖像采樣值就可以從碼流中解析出來，而不需要其他片的數據(片邊緣消除塊效應濾波過程可能會(huì )需要其他相鄰片的數據)。將圖像劃分為多個片，當某一片不能正常解碼時的空間視覺影響就會(huì )大大降低，而且片的頭部還提供了重同步點。

　　(3)FMO技術。通過FMO可以進一步提高片的差錯恢復能力。通過片組(slice group)的使用，FMO改變了圖像劃分為片和宏塊的方式。宏塊到片組的映射定義了宏塊屬于哪一個片組。利用FMO技術，H.264定義了7種宏塊掃描模式。

　　如圖3所示，陰影部分宏塊屬于片組0，白色部分屬于片組1。假設片組O在傳輸過程中丟失，由于丟失宏塊的相鄰宏塊都屬于片組1，這樣差錯恢復工具就會(huì )有更多的可利用信息來恢復丟失片的數據。

圖3　一種宏塊掃描模式

　　(4)幀內預測。H.264借鑒了以往視頻編解碼標準在幀內預測上的經驗，值得注意的是，在H.264中，IDR圖像可以使短期參考圖像緩存無效，之后的圖像解碼時不再參考IDR圖像之前的圖像，因而IDR圖像具有強壯的重同步性能。在一些丟包和誤碼嚴重的信道中，可以采取不定期傳送IDR圖像的方式進一步提高H.264的抗誤碼和抗丟包性能。

　　(5)冗余片。為提高H.264的解碼器在發生數據丟失時的健壯性，可以采用傳送冗余片的方式。這些冗余片可以是基本圖像的一部分。冗余片和基本片可以采用不同的編碼參數，當基本片丟失時，可以通過冗余片重構原圖像。

　　(6)數據劃分。由于運動矢量和宏塊類型等信息相對于其他信息具有更高的重要性，因而在H.264中引入了數據劃分的概念，將片中語義彼此相關的語法元素放在同一個劃分中。在H.264中有三種不同的數據劃分。第一類劃分中包含頭信息等重要信息，如宏塊類型、量化參數和運動矢量等，稱為A類劃分。第二類劃分包含幀內CPB和幀內系數，稱為B類劃分。第三類劃分包含幀間CBPs和幀間系數，稱為C類劃分。若解碼器發現幀內信息或幀間信息丟失，由于宏塊類型和運動矢量等重要信息的存在，仍然可以使差錯恢復工具具有良好的性能。

　　(7)多參考幀運動估值。多參考幀運動估值的一個作用是可以提高編碼器的編碼效率，另一個作用是提高差錯恢復能力。在有反饋的系統(如采用RTP/RTCP作為應用層傳輸協議的通信系統)中，當編碼器得知有圖像丟失時，可以選擇解碼器已經正確接收的圖像作為參考圖像。

　　(8)為阻止錯誤在空間上的蔓延，解碼器端可以指定當P片或B片中的宏塊在做幀內預測時不使用相鄰的非幀內編碼宏塊作為參考。

4、在H.323系統中實現H.264

　　由于H.264是一種新的視頻編解碼標準，與以往標準在體系結構等方面有諸多差異，在H.323體系中應用H.264存在一些問題，比如如何在H.245能力協商過程中正確協商端點之間的H.264能力和參數，因此必須對H.323標準的進行必要補充和修改。為此，ITU-T制定了H.241標準。H.241標準定義了如何在原有的H.300系列終端間應用H.264視頻編解碼標準進行通信，廢除了一一些不再適合H.264使用的信令，重新定義了一些擴展信令來支持H.264。本文僅介紹與H.323相關的修改。

　　(1)如何在H.245能力協商過程中協商H.264能力。H.264能力集是一個包含一個或多個H.264能力的列表，每一個H.264能力都包含Profile和Level兩個必選參數和CustomMaxMBPS，CustomMaxFS等幾個可選參數。在H.264中，Profile用于定義生成比特流的編碼工具和算法，Level則定義一些關鍵的參數。H.264能力包含在GenericCapability結構中，其中CapabilityIdentifier的類型為standard，值為0.O.8.241.O.O.1，用于標識H.241能力。MaxBitRate用于定義最大比特率。Collapsing字段包含H.264能力參數。

• Profile，ParameterIdentifier類型為standard，值為41，用于標識Profile，ParameterValue類型為booleanAr-ray，其值標識Profile值，可以為64，32，16，分別表示Baseline，Main和Extended三個Profile；



• Level，ParameterIdentifier類型為standard，值為42，用于標識Level，ParameterValue類型為unsignedMin，其值標識對應15個可選的Level值。
