視頻會(huì )議系統會(huì )場設計實戰

邱曉理 2006/10/27

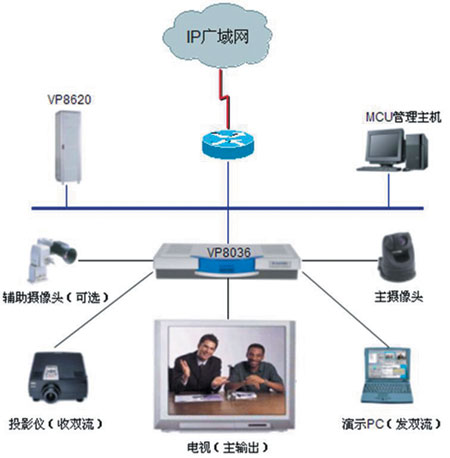

圖1 中心節點（省行）設備連接示意圖

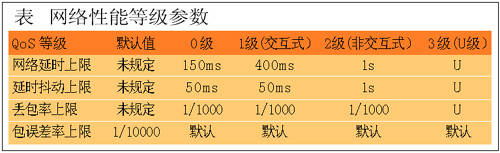

　　進行多媒體傳輸，網絡(luò )性能要求達到1級或1級以上。

　　網絡(luò )接口要求

• 終端所接的交換機端口和通信涉及的以太網接口的雙工模式及速率匹配要一致。建議全部設成Auto（自適應）模式;



• 網線制作遵循標準要求，確保較長網線正常工作;



• 網絡(luò )接口應經過丟包率測試。

• 視頻會(huì )議室與辦公樓或其他建筑物合并建造時，應形成獨立的一部分，要與其他部分隔離，防止無關人員進入。



• 視頻會(huì )議室不宜安排在臨街側，如在臨街側時，應考慮防噪聲問題。



• 盡量選擇視頻會(huì )議室旁的房間為控制室，面積為18平方米左右。控制室與視頻會(huì )議室之間的隔墻要求加裝玻璃嘹望窗，以便工作人員從控制室觀察會(huì )場情況。



• 控制室應配置小型監視器，用于工作人員監察圖像、聲音效果。

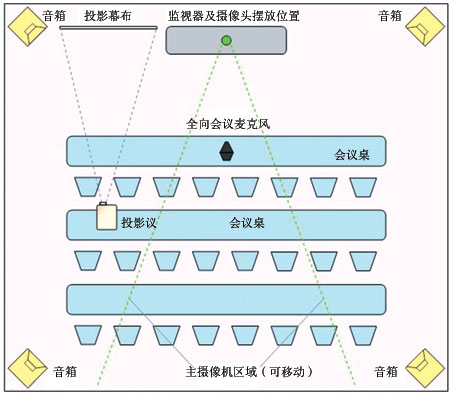

圖2 典型的視頻會(huì )議室布置圖

　　建筑要求

　　為了確保圖像的觀看效果和防止顏色對人物攝像產生的“奪目”或“反光”效應，背景墻應采取單一均勻的淺顏色(但不宜用白色)，使其產生的視頻信號電平近似0.35V，而會(huì )議室其他墻壁、桌布、地毯、天花板等應與背景墻相匹配，攝像背景不宜使用畫幅。建議桌椅及墻壁采用淺駝色或淺青藍色,否則將增加攝像對象的信息量，不利于圖像質量的提高。椅子不宜采用沙發式，也不宜采用高靠背，避免擋住后面的與會(huì )者。

　　噪聲要求

　　會(huì )議室環境噪聲級要求為40dB(A)，建議空調采用分體式以減少噪聲。

　　溫度要求

　　視頻會(huì )議室溫度建議保持在18～22℃之間。

　　濕度要求

　　視頻會(huì )議室濕度建議保持在60%～80%之間。

　　混響要求

　　為保證聲絕緣與吸聲效果，室內鋪有地毯、天花板，四周墻壁內都裝有隔音毯，窗戶應采用雙層玻璃，進出門應考慮隔音裝置。

　　根據聲學技術要求，一定容積的會(huì )議室有一定混響時間的要求。一般來說，混響的時間過短，則聲音枯燥發干; 混音時間過長，聲音又混淆不清。因此，不同的會(huì )議室都有其最佳的混響時間，如混響時間合適則能美化發言人的聲音，掩蓋噪聲，增加會(huì )議的效果。具體混響時間的計算公式如下:

　　T=KV/{S[-2.3lg(1-a)]+4MV} 式中:

　　K為房間形狀的參變數，一般取0.161;

　　V為房間容積;

　　S為房間內吸聲物總表面面積（m2）;

　　a為室內平均吸聲系數;

　　M為空氣衰減系數;

　　T為混響時間;

　　會(huì )議室的高度大約在4m的情況下，容積200m3的最佳混響時間為0.3～0.5s，200～500m3時為0.5～0.6s，500～2000m3為0.6～0.8s。

　　會(huì )場布置

　　一般我們建議在電視會(huì )議室配置兩臺帶S-Video端子或者復合端子的電視機或者背投，一臺用于顯示遠端會(huì )場畫面，一臺用于顯示本端會(huì )場畫面。電視機尺寸可根據會(huì )場大小來選擇。另外我們還建議在會(huì )場布置一臺高分辨率投影儀，用于顯示雙流畫面（PC畫面）。

　　在實際應用中我們總結出:會(huì )場的主攝像機宜放置在電視機上，離地約1.5～1.8m的高度，由上往下拍攝效果較好; 而且攝像機的攝像區域內不能有直接光源或明窗等強光，否則攝像機的自動亮度調節功能將會(huì )使得人物影像變暗而無法看清。另外設備隨機配置的全向麥克風應遠離電視機喇叭或會(huì )議室音箱，并與發言者距離1～5m(圖3）。

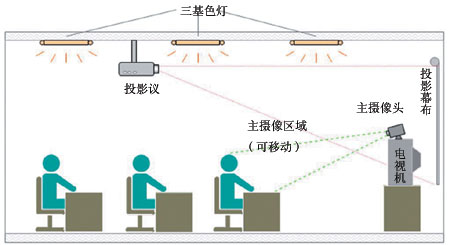

圖3 主要設備安放位置圖

　　供電環境

　　供電要求

　　為保證視頻會(huì )議室供電的安全可靠、減少由電源線帶來的電氣串擾，最好采取三套供電系統。

• 會(huì )議室照明用電;



• 設備用電:220V/50Hz，建議配置UPS;



• 空調及其他高功率設備用電。

• 地線與零線應分開;



• 地線與零線電位差小于0.3V;



• 視頻會(huì )議室和控制室地線應在匯流排上引出;



• 單獨設置接地體的，接地電阻應小于4W; 非單獨接地體的，接地電阻應小于3W;



• 與會(huì )議電視設備相連之其他設備，應與該設備共地。
