基于H.323和SIP協議的視頻會(huì )議網關設計

張新 鄭建彬 2006/11/16

1. 信令和控制：支持H.245協議，能夠實現通道建立和能力協商；支持Q.931協議，能夠實現呼叫信令通道；支持RAS協議，能夠實現與網守的通信；


2. 實時通信：支持RTP/RTCP協議；


3. 編解碼：支持各種主流音頻和視頻的編解碼功能。

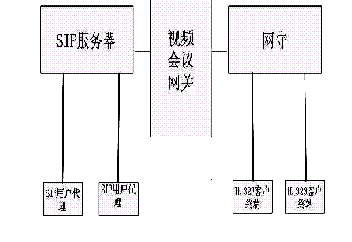

圖1 視頻會(huì )議網關的組網圖

3.1信令消息映射

　　信令消息映射和轉換是視頻會(huì )議網關的關鍵技術之一。消息映射一般包括兩個方面：一是消息編碼的轉換，如二進制編碼方式和文本方式的轉換；二是消息中語義規則的映射，如在SIP方的終端發出INVITE請求消息到網關后，則網關在H.323方產生呼叫建立（Setup）或者接入請求（ARQ）消息。H.323協議族包括呼叫建立、呼叫控制、媒體通道控制等許多分散的協議和處理過程來完成多媒體的通信。而在SIP協議中并沒有進行嚴格的分類處理。所以在消息的映射和轉換過程中，可能存在一個SIP信令消息對應著在H.323方的幾個信令消息過程。表2展現了H.323協議和SIP協議在實現視頻會(huì )議的建立、邀請和加入過程中信令消息的映射和轉換。

3.2媒體能力協商

　　在H.323協議中采用H.245協議來完成媒體能力的協商過程。在會(huì )議中，多點控制器（MC）通過匯總由各個終端提交的媒體能力信息，并從中選擇最為通用的媒體類型作為這個會(huì )議中每個成員通信的媒體能力集。在SIP中則采用會(huì )話描述協議（SDP，它是SIP消息體的一部分）來實現媒體能力的協商過程。因此，如果是H.323客戶終端發起會(huì )議，視頻會(huì )議網關必須依據在H.245消息中包含的客戶終端的媒體能力信息，并由會(huì )議網關內部的多點控制器（MC）來決定會(huì )議的媒體類型，再將這些媒體能力信息封裝到SDP消息中，發給SIP客戶終端。如果是SIP客戶終端先發出邀請時，會(huì )議網關使用SDP消息中包含有關客戶終端能力的信息來決定會(huì )議的媒體能力類型。

3.3視頻會(huì )議的管理和控制

　　在視頻會(huì )議網關中集成了協議轉換器和視頻會(huì )議控制器和管理器的功能，在H.323客戶終端發起一個會(huì )議請求之前，必須注冊到網關守衛。發起請求時，H.323客戶終端先將消息發送給網守，再由網守將消息轉發到會(huì )議網關，最后通過視頻會(huì )議網關的會(huì )議控制和管理器來統一處理客戶終端發出的會(huì )議請求，并且決定接受或是拒絕一個客戶終端的請求，也決定了整個會(huì )議的媒體類型等信息。在SIP方，SIP客戶終端先要注冊到服務器上。當客戶終端發出請求的時候，先將消息發送到服務器，在由服務器轉發到會(huì )議網關。在會(huì )議網關的內部，先將收到的消息通過信令消息映射原則，轉換成對應的符合H.323規則的信令機制，然后送入會(huì )議控制和管理器進行集中的處理。

3.4視頻會(huì )議流程簡介

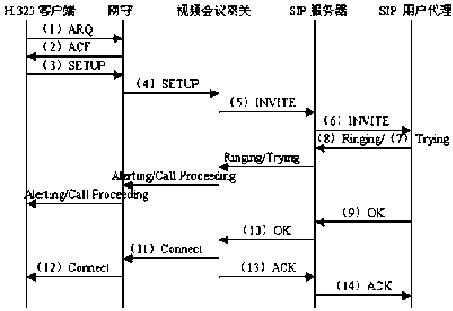

　　為了更好的說明視頻會(huì )議網關在跨協議會(huì )議系統中的作用和工作流程，我們以一個由H.323客戶終端發起的會(huì )議請求為例來描述視頻會(huì )議網關對兩種協議信令消息的處理過程（如圖2所示）。

圖2 H.323客戶端邀請SIP用戶代理的流程

4 視頻會(huì )議網關的實現

　　視頻會(huì )議網關的內部主要由SIP協議處理模塊、協議轉換模塊、視頻會(huì )議控制和管理模塊以及H.323協議處理模塊組成。

　　SIP協議處理模塊是視頻會(huì )議網關用于監聽SIP實體（SIP用戶代理、SIP服務器等）發送的信令消息。在將這些信令消息進行必要的處理后就送到協議轉換模塊中進行協議轉換。

　　協議轉換模塊是視頻會(huì )議網關實現中比較關鍵的部分，在實現過程中需要按照兩種協議之間的信令消息映射表進行逐一的翻譯和轉換。當然對于那些在一種協議中有而在另一種協議中不支持的信令消息應采用適當的忽略和屏蔽措施，并回送錯誤報告消息。轉換后的信令消息被送到各自協議的處理模塊中進行進一步的處理，也可送入視頻會(huì )議控制和管理模塊來完成對會(huì )議極其會(huì )議成員的組織、管理和控制。

　　視頻會(huì )議控制和管理模塊是視頻會(huì )議網關的核心部分。視頻會(huì )議控制和管理模塊既要對會(huì )議成員發來的信令消息進行處理，又要對視頻媒體流進行處理。在這部分的實現中要充分考慮兩種協議在視頻會(huì )議功能上的不同特性，加以適當的區別對待，以減少在信令翻譯和識別上的工作量。同時在對視頻流的處理上采用RTP/RTCP協議，先將各個客戶終端的媒體流匯聚在一起，在進行完復合之后再分別傳送到每個客戶終端那里。

　　H.323協議處理模塊是用于監聽來自H.323協議方的信令消息。然后將信令消息送入視頻會(huì )議控制和管理模塊或者協議轉換模塊進行下一步的處理。在實現上需要H.323協議棧的底層支持。

　　我們在RedHatLinux9.0操作系統下，采用C/C++語言實現。其中我們還利用了OpenMCU（開源的H.323會(huì )議服務器）中對視頻會(huì )議管理和控制的一些實現技術。

5 總結

　　本文對支持多協議的視頻會(huì )議網關的設計和實現作了簡單的介紹。從中我們發現視頻會(huì )議網關對協議的轉換還只能實現一些簡單的信令消息的翻譯，沒有較好的容錯和忽略機制。當然，要設計和實現功能更加完善和高效的視頻會(huì )議網關還需要在加強對會(huì )議管理和會(huì )議控制功能等方面作進一步的研究和開發工作。

[參考文 獻]

[1]JosefGlasmann,Wolfgang Kellerer, Harald Müller. “Service Architectures In H.323 And SIP: A Comparison” .

FourthQuarter2003,Volume 5, No.2.

[2]ITU-TRecommendationH.323 v4.

[3]RFC3261. SIP: Session Initiation Protocol, June 2002.

[4]李建芳.H.323和SIP在IP電話網絡(luò )中的互通.中國數據通信 2003.3. (尹阜琪編輯)
