決勝千里之外 視頻會(huì )議系統全面解析

2007/03/08

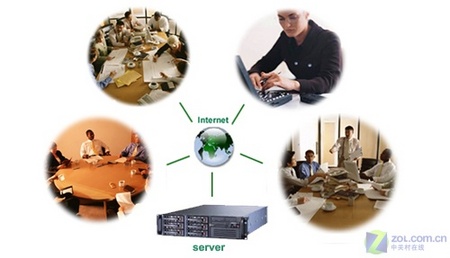

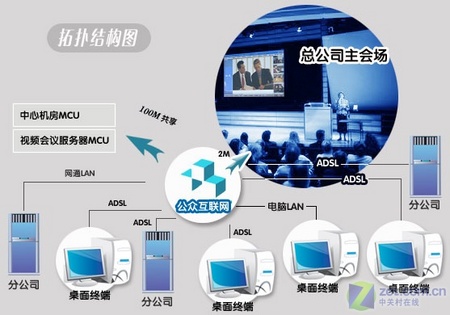

視頻會(huì )議系統-示意圖

視頻會(huì )議系統的優點

　　盡管視頻會(huì )議對于硬件、網絡(luò )、軟件設置以及架設要求都相對較高，但由于其能夠強化企業內部的集約化管理，建立起總部與下屬各單位、部門間的視頻聯系，提供語音、圖像和演示的交互，從而實現各單位、部門的視頻會(huì )議系統。同時，總部通過視頻會(huì )議可以加強對下屬單位與部門的有效控制和業務管理、實現高效辦公、減少會(huì )議開支，而且通過多媒體交互技術，實現直觀、可靠、便捷的會(huì )議效果，可以逐步實現企業扁平化管理提供安全、便利和快捷的技術基礎。另一方面，各分會(huì )場可以通過該系統提高工作效率，進行交互式的技術培訓、技術方案探討等工作。可以說視頻會(huì )議系統是讓集團用戶決勝于千里之外的“法寶”。

企業視頻會(huì )議系統應用

視頻會(huì )議系統的不同應用

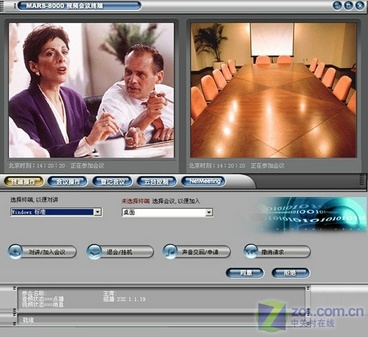

　　其中，遠程商務會(huì )議應用－也是視頻會(huì )議系統最普遍最廣泛的應用，主要適用于一些大型集團公司、外資企業等在商務活動猛增的情況下，逐步利用視頻會(huì )議方式組織部分商務談判、業務管理、產品展示、遠程業務指導和遠程公司內部會(huì )議。

教育系統視頻會(huì )議系統應用

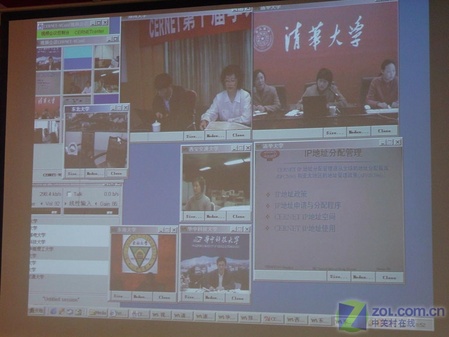

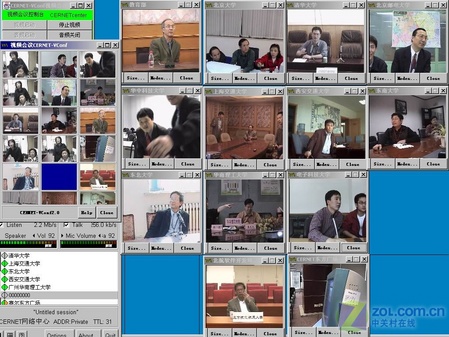

　　遠程教育應用－利用視頻會(huì )議開展教學活動，使更多、更大范圍的學生能夠聆聽優秀教師的教學，數百萬學生通過交互式視頻會(huì )議系統接受教育。此外，遠程培訓在各大企業也越來越受到關注。

醫療視頻會(huì )議系統應用

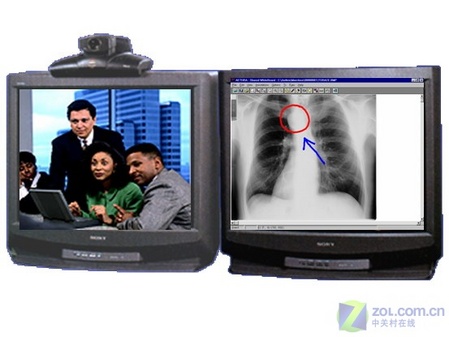

　　遠程醫療應用－利用視頻業務實現中心醫院與基層醫院就疑難病癥進行會(huì )診、指導治療與護理、對基層醫務人員的醫學培訓等等。高質量的視頻業務使醫生、護士在不同地方同時協同工作成為可能。遠程醫療對于一些中小醫院有著重要的意義，可以得到大醫院的醫學專家的咨詢和會(huì )診。

項目協同視頻會(huì )議系統應用示意圖

　　項目協同工作應用－也是進行遠程項目管理的非常好的工具，突出特點是資源共享。項目組的成員能進行遠程協作，使地理上分開的工作組以更高的速率和靈活性以電子方式組織起來。

政府行政視頻會(huì )議系統應用

政府行政視頻會(huì )議系統應用

政府行政視頻會(huì )議系統應用

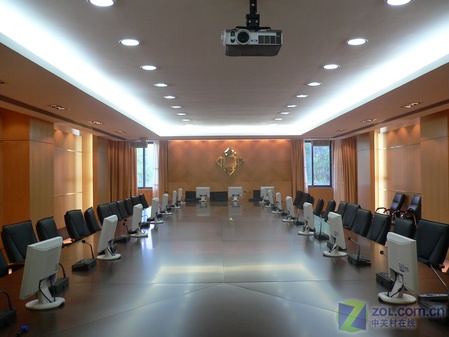

　　政府行政會(huì )議應用－我國幅員遼闊，各級政府會(huì )議頻繁，視頻會(huì )議系統是一種現代化召開會(huì )議的多快好省的方法，它可使上級文件內容即時下達，使下級與會(huì )者面對面地討論和深刻領會(huì )上級精神，使上級指示及時得到貫徹執行。

　　由于以上多種明顯優勢，目前視頻會(huì )議系統被各政府部門、金融、教育、醫療以及各種大型集團、企業所廣泛采用，本文將著重介紹視頻會(huì )議系統的結構組成。

視頻會(huì )議系統的網絡(luò )化遷移

　　以往，各大廠商視頻會(huì )議系統的技術開發上還主要側重在專線的應用。隨著視頻技術的發展和市場的擴展，視頻會(huì )議技術日益走進中小企業和平民市場，專線由于價格昂貴已經不太適應市場方向，昂貴的月租費問題使人們的眼光轉向基于IP網絡(luò )的視訊技術。在廣州、成都和北京的民意調查資料也顯示出新的方向，約八成受訪用戶表示對基于互聯網的視頻應用感興趣。

簡單視頻會(huì )議系統結構示意

　　 為了完成在IP網絡(luò )中建立視頻會(huì )議系統，基于IP網絡(luò )的多媒體通信信令協議有：ITU-T制定的H.323協議、IETF制定的SIP協議以及媒體網關控制協議（MGCP）等。目前，在視頻會(huì )議系統方面，H.323是目前應用最為廣泛的協議。

網絡(luò )視頻會(huì )議系統的關鍵組件

　　H.323為基于網絡(luò )的通信系統定義了四個關鍵組件：終端（Terminal）、網關（Gateway）、關守（Gatekeeper：是一種soft switch，負責VoIP網路上的訊號交換及控制功能，其功能類似傳統PSTN上的交換機）、多點控制單元（MCU）。終端是在各分組網絡(luò )中能提供實時、雙向通信的節點設備；網關主要提供傳輸格式和通信規則的轉換；關守則向H.323節點提供呼叫控制服務；多點控制單元提供對三個以上多方會(huì )議的支持。

視頻會(huì )議系統組件功能

　　建立一個基于H.323體系的視頻會(huì )議系統需要在IP網絡(luò )中部署各相關組件。其中，每個需要進行視頻會(huì )議的節點都至少需要部署一臺視頻終端，此終端需要同時具有音頻、視頻編解碼能力。如果需要進行多方會(huì )議，則需要部署MCU。如果需要進行地址翻譯、帶寬控制、許可控制、區域管理等功能，則需要部署關守。如果需要和其它通信規程的視頻網絡(luò )互聯互通，則需要部署網關。

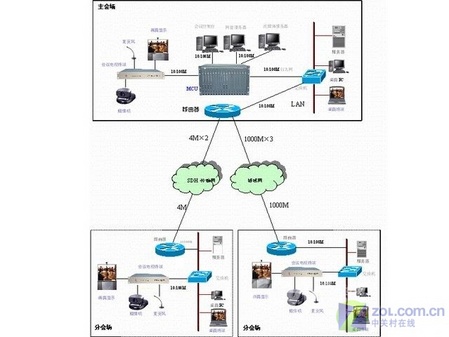

典型H.323體系的視頻會(huì )議系統組網方案

　　 上面是一個基于H.323協議的典型視頻會(huì )議系統組網方案。由于基于H.323的視頻會(huì )議系統在物理線路上是允許與數據網絡(luò )共用的，所以上面的組網方案中還包括了數據網絡(luò )的部分。

　　其中，網絡(luò )的中心配置了MCU模塊，其主要負責多方視頻會(huì )議控制功能，并內置了關守。每個節點配置一臺視頻終端，完成音、視頻編解碼及其它相關控制功能。每臺視頻終端與MCU之間都采用IP線路互聯。

　　由于與數據業務共用帶寬通道，需要在數據設備上對視頻業務進行QoS（Quality of Service的簡稱，中文為 服務質量。QoS是網絡(luò )的一種安全機制, 是用來解決多重應用共享網絡(luò )帶寬時的擁堵與延遲）設置，如進行RSVP設置或流分類等設置，在一定程度上保障視頻流的帶寬，避免大量出現視頻馬賽克、停頓、聲音抖動等現象。

　　上圖中使用的MCU模塊內置了H.320&H.323雙協議平臺，可以直接作為H.320視頻會(huì )議系統和H.323視頻會(huì )議系統的網關。圖中的H.320視頻會(huì )議網絡(luò )直接通過E1線路接入到MCU模塊，并完成兩種通信協議的互聯互通。

　　由于整個系統是基于IP網絡(luò )，MCU或視頻終端可以很方便的把會(huì )議圖像以組播方式共享到數據網內的普通PC上，讓普通的PC電腦可以直接觀看會(huì )議。如果帶寬允許，普通的PC甚至也可以通過軟件方式直接加入到會(huì )議中來，這樣一來終端用戶不僅能觀看會(huì )議，還能夠直接發言或進行小組討論。

　　另外，內置了T.120數據會(huì )議功能的MCU模塊還可以實現：網內的任何PC只需通過系統認證，就可加入數據會(huì )議，實現程序共享、電子白板等各類數據會(huì )議功能。通過與視頻會(huì )議的配合，就可以可實現多媒體會(huì )議、遠程培訓、遠程教學等應用。

　　視頻會(huì )議系統應用方案中配置的流媒體服務器，可以實現會(huì )議的實時錄像與點播功能。讓當時無法到場的人員在會(huì )后通過點播錄像了解會(huì )議內容，并可作為存檔使用。圖中的會(huì )議控制臺負責大型會(huì )議的實時控制，例如發言全線、模式切換等等；而管理服務器負責對視頻會(huì )議系統中各個節點的實時檢測和管理。

　　利用基于H.323的視頻會(huì )議系統，可以方便的在現有的IP數據網絡(luò )中擴展視頻會(huì )議業務。當然，由于IP網絡(luò )QoS保障的問題，網絡(luò )帶寬在這類方案中起著至關重要的作用，只有當網絡(luò )帶寬充裕，同時又配合相關的IP QoS技術時，基于H.323的視頻會(huì )議系統才能比較穩定的運行于數據網絡(luò )中。

廉價的軟件視頻會(huì )議系統

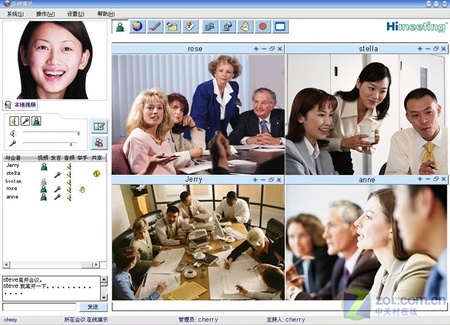

　　除了上面介紹的H.323體系的網絡(luò )視頻會(huì )議系統，目前還出現了一些基于MPEG-4標準的多媒體壓縮技術的視頻會(huì )議解決方案。僅僅利用普通的PC機/網卡、標準的視頻采集設備、耳機和麥克風、交換機、路由器即可實現基于Intranet或Internet的視頻交互會(huì )議,適應從窄帶（56k）到寬帶的多種網絡(luò )帶寬環境。這些則屬于基于軟件方式的網絡(luò )協作會(huì )議解決方案。相對基于硬件的網絡(luò )視頻會(huì )議解決方案，這種軟件會(huì )議解決方案擁有假設費用低、配置簡單、對帶寬要求不高等優點。雖然現在仍有視頻會(huì )議影音效果較差，對于網絡(luò )控制能力不高等劣勢，但也逐漸成為一種低成本的視頻會(huì )議解決方案。
