中繼信令網關在軟交換中的應用與分析
韓靜 2007/05/09
本文關鍵字: NGN3, 運營商3, ITU2, 軟交換13, 網絡(luò )25, IP55, PSTN7, 融合2, 下一代網絡(luò )4, 信令126,
智能網17, 移動通信2, 網關54, 電路交換4, 交換機1, 網絡(luò )安全1, 電話網1, 服務器1, SIP1, H.3231, 電信2, 3GPP1,
3G1, 寬帶1, ETSI1, IP電話1, 分組交換2
1. 引言
NGN是目前通信業內普遍關注的一個熱點領域，各個運營商、設備制造廠商和ITU、IETF等國際通信組織以及眾多技術論壇都在關注NGN，從不同角度提出對NGN的構想。而下一代的交換網主要的發展方向就是軟交換。目前軟交換技術是業界公認的網絡(luò )演進方向，該體系通過IP分組技術使得原來分別組網的PSTN網、數據網及移動網得以真正融合，通過各種終端接入的用戶可以享有統一的業務，符合網絡(luò )演進以及用戶需求發展的趨勢。在下一代網絡(luò )的建設過程中，我們必須面臨的一個問題就是要與現有的各類網絡(luò )，如PSTN網、No.7信令網、移動網，實現無縫的互聯互通。
傳統的No.7信令網主要提供三種基本類型的業務，包括PSTN網絡(luò )中的呼叫控制、智能網業務以及移動網中公眾移動通信能力，包括呼叫轉移，短消息服務以及位置管理等業務。
而下一代交換網中的信令網關 SG是No.7信令網與IP網的邊緣接收和發送信令消息的信令代理，對信令消息進行中繼、翻譯或終結處理。其實質就是為了實現PSTN端局與軟交換設備之間的No.7信令互通，實現信令承載層電路交換與IP分組的轉換功能。信令網關在No.7信令網和IP網的邊緣對呼叫信令進行實時轉接或協議轉換。因此，信令網關可以在呼叫控制、智能網以及移動網中提供多種多樣的應用。
2．信令網關的工作方式
信令網關設備的組網應用主要分為信令點代理的組網應用（包括電路相關及電路無關的信令應用）和信令轉接點組網應用。
（1）信令點代理的組網應用
在此種工作方式中，信令網關采用M3UA協議，信令網關與所連的IP網中的節點使用相同的信令點碼，即IP網中的節點是信令網關的一個高層用戶。IP網節點不需要具備MTP3和其下層的窄帶協議，只需具有MTP3以上的協議。

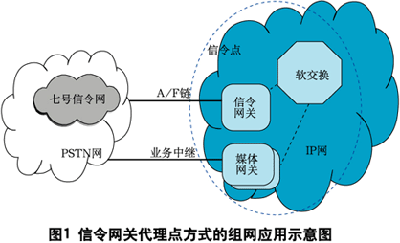

信令網關設備與IP網上的節點共享一個信令點碼，共同提供完整的信令點的功能，如圖1所示。IP網上的節點可以是軟交換機，通常特指TUP/ISUP的呼叫控制部分；還可以是一個基于IP的數據庫節點，通常為IP域的一個業務控制點（IP-SCP）。
信令點代理組網方式的SG從窄帶No.7信令網或IP網接收到信令消息后，傳遞到MTP3或M3UA，然后SG根據DPC、NIF或IP地址、NIF完成信令消息的傳遞。
在這種實現方式下，IP網中的節點，如TUP/ISUP的呼叫控制部分，或IP SCP，是與SG共享一個信令點碼。而SG應能通過數據配置對某個DPC/OPC/SLS/CIC取值組合來確定相應的TUP或ISUP消息，或對某個DPC/OPC/SLS/SSN取值組合來確定SCCP消息能正確送到指定的MGC功能實體。其中對這些路由信息參量的識別是由NIF功能完成的。
為了提高網絡(luò )的可管理性，這種方式的信令網關如果需要為多個IP網節點服務，就需要信令網關支持多信令點功能，針對不同的IP網節點分配不同的信令點碼。
采用這種方式的信令網關，由于信令網關和IP網節點采用同一信令點碼，因此不提供經另一信令網關到IP網節點的功能。由于代理的特性，IP網的一個節點只能通過固定的信令網關和No.7信令網交互，不支持網絡(luò )級備份。由于信令網關和IP網節點使用同一個信令點，IP網的節點是信令網關節點的一個高層用戶，因此從信令網關到IP目的地點通路的狀態無法通過合適的No.7信令消息反饋回No.7信令網。
（2）信令轉接點的組網應用

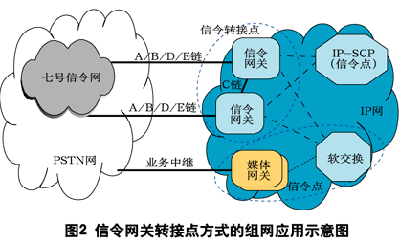

信令轉接點的組網應用如圖2所示。
在該方式中，信令網關設備具有自己獨立的信令點碼，提供完整的信令轉接點功能。在信令網關的No.7側能夠支持A/B/C/D/E鏈，能同時與多個信令點/信令轉接點互連，按照傳統No.7信令網的方式選擇路由；在IP側，信令網關至少能夠與一個IP域的節點互連，并有信令路由的冗余配置(至少兩個SCTP偶聯)，通過相關路由關鍵字(DPC/OPC/SIO/SCCP_SSN/CIC范圍等)進行路由選擇。
信令轉接點組網方式主要應用M3UA或M2PA協議層，其中SCCP協議層為任選部分。SG具備SCCP功能時，與MTP3或M3UA結合可增強SG的路由尋址功能。
SG從窄帶No.7信令網或IP網接收到信令消息后，如果是TUP/ISUP相關的呼叫控制信息則可由MTP3經NIF直接傳給M3UA，或相反，而無須傳遞到SG的SCCP層，其信令傳送過程類似于SG不具備SCCP功能時的實現方式。
信令網關采用STP方式工作時，要單獨占用一個信令點碼，從No.7信令網收到的信令消息可以被轉發到IP網內的多個信令點，使用協議可以是M3UA或M2PA。
使用M3UA協議的轉接方式時，信令網關有如下特點：
IP網信令點不需要具備MTP3和其下層的窄帶協議；
信令網關可以為多個具有不同信令點編碼的IP網節點服務；
由于M3UA本身是一種適配協議，因此轉接的消息只能是從信令網關到IP網節點的“一次轉接”，消息必須在IP網節點落地。
M3UA主要選路方式比MTP3（基于DPC選路）增加了CIC、SSN等方式。MTP3在鏈路故障和路由故障過程中，有一整套的倒換倒回機制，但M3UA協議基本上沒有，因此M3UA的連接故障可能造成消息丟失。
與M3UA協議不同，M2PA協議是一種對等適配協議，即M2PA和SCTP一起實現MTP2的功能。使用M2PA相當于更換了NO.7信令的鏈路層，因此使用M2PA的信令網關組網方式，類似于NO.7信令網中STP設備的方式。
使用M2PA協議的轉接方式時，信令網關有如下特點：
IP網節點需要具備MTP3協議；
這種方式的信令網關可以為多個具有不同信令點編碼的IP網節點服務；
由于M2PA是對等的適配協議，信令網關通過MTP3層進行信令轉接，因此消息可以在IP網進行多次轉接；
信令網關可以實現類似No.7信令網中STP設備的冗余備份方式，提供良好的網絡(luò )安全性；
網絡(luò )的可管理性強。由于使用M2PA，相當于更換了No.7信令的鏈路層，因此對信令路由的管理與No.7信令網中的管理一樣。
由于M2PA協議中規定有信令網管理功能，并且M2PA協議有比較完備的倒換倒回過程，因此M2PA協議相對于M3UA協議，在信令網關做IP網中的STP設備時具有相當的優勢，既保證了承載層帶寬增加，具有IP特性，同時又可以繼承窄帶信令網安全可靠的特征。
FHX 5000系統硬件采用通用的平臺。信令網關根據組網方式的不同，需要加載的協議處理模塊也有所不同，為此，FHX 5000各協議模塊可裁減，即各協議模塊分別作為獨立任務加載。可以通過靈活的配置實現以上介紹的各種組網方式。
3. FHX 5000信令網關應用方式
軟交換體系中信令網關的出現，使利用IP承載技術來解決各節點之間信令傳送成為可能，是順應網絡(luò )演進需求的一種解決方案。
（1)與傳統PSTN網絡(luò )互通

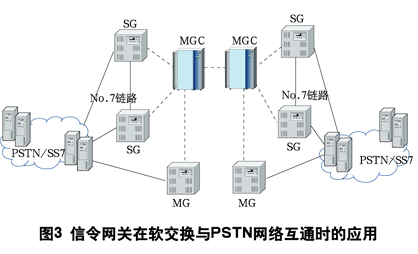

使用 FHX 5000信令網關來提供信令連接，可以在軟交換網絡(luò )中構建一個分布式交換環境。信令網關位于電話網絡(luò )和IP網絡(luò )之間，完成傳統的No.7信令消息與基于IP的SIGTRAN信令之間消息的相互轉換，支持高層用戶信令協議的互通（見圖3）。
（2)智能網業務控制點(SCP)
在下一代網絡(luò )中智能網功能可以通過多種方式實現：通過軟交換訪問傳統智能網的SCP；傳統智能網的SSP訪問應用服務器；或是利用第三方提供各種智能網業務。下面僅就第一種方式說明信令網關在下一代網絡(luò )中實現智能網功能時的應用。

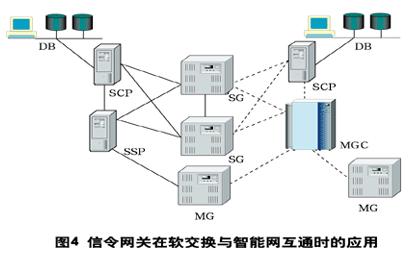

對現有的智能網來說，軟交換以及它所控制的節點構成一個虛擬的SSP，可在INAP/CAP/TCAP/SCCP接口上通過信令網關與現有智能網中的SCP互通，共同提供智能網業務，或者直接和IP
SCP進行互通，實現和原有智能網業務的互通（圖4）。
基于IP的實體可以通過FHX5000信令網關查詢七號信令數據庫，反之亦可。例如，在網絡(luò )向IP轉變時可以設置一個數據庫。該數據庫可以在任何一種網絡(luò )中，而由FHX5000信令網關提供無縫的互操作功能。
在這種方式下，智能業務仍舊由傳統智能網的SCP來提供。軟交換實現SSF功能，負責智能業務的觸發，然后通過信令網關與傳統智能網的SCP互通，接受SCP對智能呼叫的控制，完成呼叫接續以及與用戶的交互，為IAD用戶、SIP用戶、H.323用戶、PSTN等各種用戶提供智能網業務。
（3)SS7 over IP
隨著傳統電話的普及率的不斷提高，傳統電話話務量達到了一個相對飽和的程度。為了推動其進一步增長，電信運營商不斷推出各種各樣的補充業務和智能業務。減少投資、減少電路交換網絡(luò )的建設、提高IP網絡(luò )的利用率是運營商共同的愿望，選用IP來傳輸SS7是極經濟的一條途徑。在3GPP
的 R4及R5中規定3G網絡(luò )采用軟交換體系進行組網，各網元之間的媒體及信令都基于IP網進行承載。信令網關的出現使SS7 over IP成為可能，這樣做增加了信令帶寬，減小了對其它網絡(luò )資源的壓力。

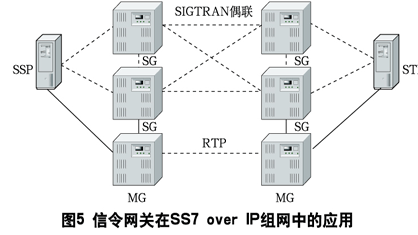

通過兩個FHX 5000信令網關系統，將分布的多條信令鏈路集中到IP接口，就可以用低成本高帶寬的IP鏈路來進行可靠的七號信令傳輸，如圖5所示。
信令網關的這種應用可以利用IP側寬帶傳輸能力，在信令網中業務量較大的節點之間提供高速連接，緩解智能網業務及未來移動業務的發展對信令網造成的壓力。
4. FHX 5000信令網關設備的特點和優勢
FHX 5000信令網關在下一代網絡(luò )和業務平臺中是非常關鍵的設備。除了支持標準的協議和體系結構，該網關還能提高系統的效率，可靠性和可維護性。它的特點和優勢有：
同時支持多種七號信令—CHINA/ANSI/ITU/ETSI/JAPAN；
提供豐富的組網應用方式。網關支持多種適配層協議，具有多樣的電路交換網和分組網接口，能滿足各種方式的組網應用；
極高的可靠性。系統中的關鍵部件，包括主控處理機、電源、內部以太交換網都采取1+1備份，使系統成為電信級的高可靠的信令網關設備；
兩個FHX 5000信令網關可配置為共享同一個七號信令點碼，實現負荷分擔和高可靠性；
一個FHX 5000信令網關多個信令點碼配置，可實現與多個IP網節點相連。
FHX 5000信令網關可以用于各種應用環境中，例如：
軟交換設備與PSTN網的互通
軟交換與智能網的互通
移動短消息業務與位置服務
IP電話網關
No.7信令鏈路的集中傳輸
SS7 over IP
5. 結束語
在語音業務和數據業務融合的過程中，以電路交換為基礎的網絡(luò )和以分組交換為基礎的網絡(luò )之間的互通勢必要求信令能夠互通，兩個全球最大的網絡(luò )將長期共存，信令互通的潛力將是巨大的。更重要的是下一代的網絡(luò )是以IP為基礎的，無論是軟交換體系結構還是第三代移動通信系統都采用基于IP的分組交換網絡(luò )，因此信令網關是必不可少的。
中國通信網(www.c114.net)
