基于IMS的下一代網絡(luò )融合架構研究

孔松　柳曉雯 2007/06/05

一、引言

　　網絡(luò )融合即基于統一綜合的網絡(luò )進行各種信息的通信，使得用戶可以通過不同的終端在任何時候、任何地點都可以享受無縫統一的通信服務。網絡(luò )融合的范疇很廣，它既可指固定與移動網絡(luò )的融合FMC(Fixed-Mobile Convergence)，也指電信網與廣播電視網的融合等。本文中的網絡(luò )融合特指固定與移動網絡(luò )融合。隨著網絡(luò )技術的發展，當前的固定和移動網絡(luò )必將在向下一代網絡(luò )演進發展的過程中走向融合統一。

二、網絡(luò )融合的需求分析

1.網絡(luò )融合是通信市場的發展趨勢

　　終端用戶：希望業務個性化、多樣化，滿足不斷增長的通信需求；希望網絡(luò )支持通用移動性，不管用戶在哪(終端移動性)，不管其使用何種終端設備和接入技術(個人移動性)，都可以使用其簽約業務(業務移動性)；希望業務使用更加方便簡單，享受“一個號碼、一張計費賬單、一次簽約”的綜合服務和統一用戶體驗。

　　運營商：當前運營商間的競爭日趨激烈，尤其是固網運營商的ARPU值不斷下降，運營商希望通過網絡(luò )融合來整合業務、開展差異化競爭，產生新的收入增長點；同時，基于統一融合的業務平臺為固定和移動用戶提供業務，會(huì )使網絡(luò )結構簡單清晰，管理維護統一便捷，大大降低網絡(luò )投資成本(CAPEX)和運營成本(OPEX)。

2.網絡(luò )融合是NGN的重要目標

　　NGN是目前通信業界關注和探討的一個熱點話題。國際上有很多研究組織正在開展NGN相關的研究工作，如ITU-T，ETSI，3GPP/3GPP2，ATIS，IETF，OSA，OMA等，盡管目前各個研究組織的觀點尚未完全統一，所研究的內容也遠未成熟或實用化，但也形成了一些重要共識。業界的普遍共識是NGN必將是業務驅動的開放融合的網絡(luò )，人們希望通過NGN來解決目前各類網絡(luò )的多種問題，如統一開放的業務環境、網絡(luò )融合、網絡(luò )安全、QoS等。

　　3GPP最先提出的IP多媒體子系統IMS(IP Multimedia Subsystem)由于具有采用會(huì )話初始協議(SIP)進行呼叫控制、與接入無關和能夠靈活提供多種業務等優點，近來受到了各標準組織和廣大運營商、設備制造商的熱烈關注和青睞，被認為是實現下一代融合網絡(luò )的核心技術。ETSI TISPAN工作組和ITU-T FGNGN工作組已經相繼展開了基于IMS的NGN體系架構研究工作。

三、3GPP IMS體系結構

　　為了在IP平臺上支持豐富的移動多媒體業務，3GPP在R5版本中引入了IMS。IMS基于SIP協議，疊加在分組交換(PS)域上。圖1是IMS體系結構的示意圖。圖中粗線是用戶平面數據通道，細線是信令傳輸通道，可見其體系架構采用的是控制與承載相分離的方式。IMS主要作為信令處理子系統，用戶平面的多媒體數據由PS域的GSN通道承載。下面按照IMS的主要功能介紹相關功能實體。

1.呼叫會(huì )話控制相關功能實體

　　呼叫會(huì )話控制功能(CSCF)是IMS的核心功能實體，主要功能是實現IMS域的呼叫和會(huì )話控制。IMS中定義了三種CSCF：

　　(1)代理CSCF(P-CSCF)：位于訪問網絡(luò )中，是SIP用戶接入IMS的入口點。主要負責受理SIP用戶接入，SIP消息的轉發、完整性保護和壓縮處理。P-CSCF中的PDF(策略判決功能)模塊負責對多媒體業務的QoS要求進行策略判決。P-CSCF也可用來提供緊急業務的本地控制。

　　(2)查詢CSCF(I-CSCF)：位于歸屬網絡(luò )中，是SIP消息進入歸屬I(mǎi)MS網絡(luò )的入口點。主要負責查詢HSS來為用戶選擇S-CSCF，并將SIP消息發到該S-CSCF；作為外部網絡(luò )到IMS歸屬網絡(luò )的網關，支持防火墻功能，并具有隱藏歸屬網絡(luò )拓撲的功能，從而允許各運營商IMS網絡(luò )保持配置獨立安全。

　　(3)服務CSCF(S-CSCF)：位于歸屬網絡(luò )中，根據需要可設置多個。主要功能是接受用戶注冊，從歸屬地用戶服務器(HSS)下載并臨時存儲用戶相關數據；重定向路由，進行呼叫會(huì )話控制；觸發用戶簽約業務，協同業務平臺進行業務支持等。

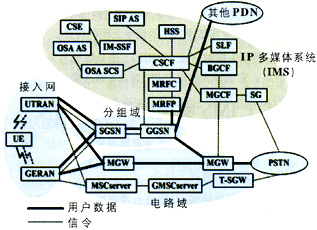

圖1　IMS網絡(luò )結構示意圖

2.用戶信息和業務提供相關實體

　　(1)歸屬地用戶服務器(HSS)：存儲用戶簽約信息和位置信息的用戶數據庫系統，由歸屬位置寄存器(HLR)演變而成。

　　(2)簽約位置功能(SLF)：IMS網絡(luò )中可能有多個HSS，在SIP注冊或會(huì )話建立過程中，CSCF可通過查詢SLF來找到存儲相應用戶信息的HSS。SLF在單一的HSS環境中并不需要。

　　(3)三種業務提供相關的功能實體：分別是SIP應用服務器(SIP AS)、IP多媒體業務轉換功能(IM-SSF)和OSA業務能力服務器(OSA-SCS)，分別用來支持運營商IMS網絡(luò )直接提供的SIP業務、CAMEL業務環境(CSE)提供的傳統移動智能網業務和第三方提供的業務。

3.媒體資源相關功能實體

　　(1)媒體資源功能控制部分(MRFC)：根據CSCF的要求，通過H.248協議控制MRFP完成相應的媒體資源處理。

　　(2)媒體資源功能處理部分(MRFP)：根據MRFC的控制提供媒體相關的服務，包括多方會(huì )議、語音提示、鈴聲、語音識別、語音合成等。

4.與PSTN/電路交換(CS)域互通相關功能實體

　　(1)IMS媒體網關(IMS-MGW)：負責IMS與PSTN/CS域之間的媒體流互通，即IP媒體流與PCM媒體流之間的編解碼轉換；并在MGCF的控制下完成呼叫的接續。

　　(2)媒體網關控制功能(MGCF)：采用H.248協議控制MGW進行呼叫會(huì )話接續；與CSCF通信；并提供應用層上的信令轉換，即SIP信令和ISUP(ISDN用戶部分)信令之間的轉換。

　　(3)信令網關(SGW)：提供傳輸層上的信令轉換，即基于IP承載的信令和基于SS7的信令之間的轉換。

　　(4)邊界網關控制功能(BGCF)：是IMS域與外部網絡(luò )的分界點，它選擇在何處與PSTN/CS域互聯。

四、基于IMS實現網絡(luò )融合的發展趨勢

IMS體系結構具有以下特點：

采用分層開放結構。IMS進一步發揚了軟交換結構中業務與控制分離、控制與承載分離的思想，網絡(luò )結構更加清晰合理；層間采用標準化的開放接口，有利于新業務的快速生成和應用。

統一采用SIP協議進行控制。SIP簡潔高效、可擴展性和適用性好，使IMS能夠靈活便捷地支持廣泛的IP多媒體業務；并且SIP可與現有固定IP數據網平滑對接，便于實現固定和無線網絡(luò )的互通。

經過進一步完善可以具有與接入無關的特點，理論上可以實現不論用戶使用什么設備、在何地接入IMS網絡(luò )，都可以使用歸屬地的業務。

支持移動性。由于IMS最初是3GPP為移動網絡(luò )定義的，所以比較充分考慮了對用戶終端的漫游支持。

充分考慮了運營商實際運營的需求，在網絡(luò )框架、QoS、安全、計費以及和其他網絡(luò )的互通方面都制定了相關規范。

　　IMS的上述特點為同時支持固定和移動接入提供了技術基礎，使得網絡(luò )融合成為可能。

　　目前除了3GPP外，IMS也得到了ETSI，ITU-T等標準化組織的青睞，它們都已經確定了將IMS作為NGN核心網的基本架構。部分先進的運營商如德國電信、英國電信和法國電信已經明確了未來網絡(luò )和業務融合的戰略目標，并開始特別關注基于IMS的網絡(luò )融合研究。各大設備廠商也加大了對IMS在固網領域應用的研究，正積極參與并大力推進基于IMS的NGN的標準化工作。

五、基于IMS的下一代網絡(luò )融合架構

　　目前，在NGN標準和網絡(luò )融合研究方面，ETSI TISPAN工作組的推進速度最快，它在IMS基礎上展開的NGN標準化工作預計將會(huì )直接影響ITU-T的NGN標準，甚至可能成為NGN架構的事實標準。TISPAN建議的NGN架構中盡可能地重用IMS架構，其N(xiāo)GN R1版本標準的功能架構框架已基本穩定，相關的業務流程和信令方面的工作尚在進行。

　　基于IMS的NGN融合架構采用面向子系統的網絡(luò )結構。這樣的網絡(luò )架構非常靈活方便，一方面可以方便地直接引入和修改其他標準組織定義的子系統，另一方面將來如果有新的業務類別需求時，定義添加一個新的子系統即可，對已有的子系統影響很小。

基于IMS的NGN融合架構主要分為業務層和傳送層，如圖2所示。

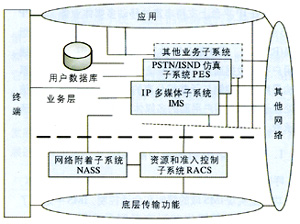

圖2　基于IMS的NGN融合架構

1.業務層

目前業務層主要包括以下部件：

核心IP多媒體子系統(IMS)：該子系統參考繼承了3GPP的IMS規范，提供基于SIP的IP多媒體業務，如VoIP話音、即時信息、呈現(Presence)、視頻會(huì )議、白板/應用共享，以及Push-to-X業務(Push-to-Talk，Push-to-Media)等。

PSTN/ISDN仿真子系統(PES)：為經過網關連接到IP網的傳統電話終端仿真PSTN/ISDN網絡(luò )，保證傳統PSTN/ISDN業務的可用性和一致性，使得終端用戶不會(huì )意識到其實并沒有連接到PSTN/ISDN網絡(luò )。

其他業務子系統。計劃將來根據新業務的需求定義添加新的業務子系統，例如流媒體子系統(提供基于RTSP的流媒體業務，如視頻點播、遠程教學等)，內容廣播子系統(向一群終端提供多媒體內容廣播服務，如TV頻道等)等。

公用部件，例如計費功能、用戶業務信息管理、安全管理和路由數據庫(如ENUM)等。

　　值得注意的是，上述網絡(luò )架構和相關子系統都是邏輯上的功能結構。每個子系統包括一系列功能實體和相關接口。實際應用中，可根據商業模型環境和支持的業務能力在物理實體上組合復用這些功能實體。例如PES與IMS在邏輯上是分離的，前者基于H.248和SIP-I，而后者基于純SIP。但由于PES和IMS的大部分功能實體一致(除了接入網關控制功能AGCF為PES專用外)，所以物理實體上可能共享一個通用的網絡(luò )結構。

2.傳送層

　　傳送層在網絡(luò )附著子系統和資源準入控制子系統的控制下，向NGN終端提供IP連接性，這些子系統可以隱藏接入網和核心網中IP層下使用的傳送技術。傳送層的控制功能主要包括以下子系統：

網絡(luò )附著子系統(NASS)：提供IP地址分配(如利用DHCP)，IP層的鑒權，根據用戶業務檔案(Profile)進行網絡(luò )接入授權和接入網配置，負責發生在IP層的位置管理。

資源和準入控制子系統(RACS)：提供準入控制和網關控制功能。準入控制即根據用戶業務檔案(Profile)、運營商的本地策略和可用資源決定是否允許用戶接入，并保證其QoS預留資源。網關控制包括網絡(luò )地址和端口轉換(NAPT)、區分業務碼點(DSCP)標記等。

六、基于IMS實現網絡(luò )融合的關鍵問題

　　上述基于IMS的NGN網絡(luò )架構，只是給出了網絡(luò )框架，在具體技術實現和協議的層面尚待進一步研究。由于現階段IMS只支持2G和3G的移動接入方式，還不能支持固定接入方式，因此基于IMS實現下一代融合網絡(luò )需要擴充和修改現有3GPP IMS規范，包括以下關鍵問題：

1.放寬對承載網的要求

　　3GPP要求IMS網絡(luò )和終端支持IPv6協議，而目前的固定網絡(luò )及終端都沒有這方面的要求，所以為實現融合應放寬該要求，可以使用IPv4并支持網絡(luò )地址端口轉換(NAPT)。NAPT可以解決IPv4地址缺乏的問題，它提供了一種可以隱藏終端地址并進行IP地址翻譯的機制，使得終端可以采用私有IP地址與網絡(luò )進行通信。

2.協調SIP協議的差異

　　雖然3GPP IMS呼叫控制使用的SIP來自IETF的SIP協議，但針對移動接入的特點進行了部分增強和舍棄，主要體現在登記、鑒權和會(huì )話策略等方面，為了實現統一的會(huì )話控制需要協調這些差別。例如3GPP IMS增加了AKA(認證和密鑰協商)鑒權流程，以便符合移動網的鑒權機制，該機制要求終端具有通用集成電路卡(UICC)，而目前其他方式接入的終端無法滿足該條件。解決辦法是允許固定終端通過其他的方式(如軟件方式)進行接入鑒權。另外，由于無線空中接口資源十分有限，3GPP IMS增加了SIP壓縮(SigComp)要求，以節省無線資源。對于固定接入，帶寬資源很充足，所以就沒必要壓縮SIP消息了。

3.擴展多媒體會(huì )話的資源預留過程

　　由于IMS最初是為移動用戶設計的，所以3GPP規定移動終端可通過PDP語境激活來預留傳輸網絡(luò )資源。PDP語境是與在移動網絡(luò )分組域上傳輸數據相關的一系列配置和使用設置。移動終端在應用級注冊之前可以激活一個PDP語境來獲得傳輸所需資源；之后，如果想重新協商QoS配置，可以再次激活新的PDP語境。而固定網絡(luò )卻沒有制定終端用戶(例如xDSL終端)預留資源的機制，所以需要擴展P-CSCF以及Gq接口以支持網絡(luò )側發起資源預留請求。

4.增加對固定智能網業務的支持

　　3GPP IMS結構中的IM-SSF只提供移動智能網CAP(CAMEL application part)協議至SIP的映射，所以IMS只能支持傳統移動智能網業務，為了支持固定智能網的業務，需擴展IM-SSF以支持INAP。

5.統一用戶數據庫

　　目前，固定寬帶網絡(luò )的用戶簽約信息位于SIP注冊服務器，IMS中用戶簽約信息和位置信息位于歸屬用戶服務器HSS。這兩種數據庫應該合并成一個固定業務和移動業務通用的公共用戶數據庫，其用戶的簽約信息和位置信息為各種業務所共享。這樣不管用戶采用何種接入技術，當前網絡(luò )都可以及時地得到該用戶的簽約數據，從而為用戶提供相應的業務和服務。

6.增強業務的交互協調能力

　　由于固定接入網和無線接入網具有不同的特點，有些業務主要是針對固定用戶或移動用戶設計的，例如寬帶視頻會(huì )議(NetMeeting)業務(主要是為固網用戶推出的)和文本短信息業務(主要是為移動用戶提供)等。在網絡(luò )融合背景下，這些區分應該消除。運營商應根據用戶的位置和使用的終端智能化地提供合適的業務。這就需要不同業務之間具有很強的交互協調能力。SIP是未來多媒體應用的最佳載體，所以這種業務交互能力自然也應該使用SIP來實現。

七、結束語

　　網絡(luò )融合是通信發展的趨勢，也是NGN的重要目標之一。3GPP提出的IMS憑借著多種優勢得到了ETSI，ITU-等標準組織和廣大運營商、設備制造商的熱烈支持，被認為是實現移動和固定網絡(luò )融合，發展下一代網絡(luò )的必經之路。

　　雖然基于IMS的NGN已成為未來技術的發展趨勢，但要將其真正付諸實施尚有很長的路要走。從技術方面看，在網絡(luò )融合的整體架構、會(huì )話控制、業務體系、服務質量(QoS)、安全機制和移動性管理等方面還有很多問題有待進一步探討和解決。從標準方面看，目前各標準組織的研究還處于功能需求研究階段，正式規范的發布和成熟尚需時日。另外，網絡(luò )融合還涉及到商業應用、運營管理、政策監管等諸多方面，因此面臨著一系列的挑戰。
