NGN中資源接納控制接口及流程的研究

黃荷仙 2007/08/27

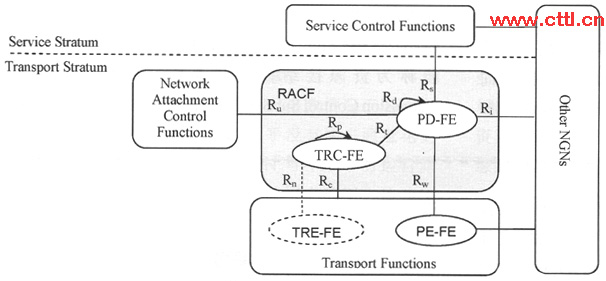

圖1　ITU-T RACF的功能架構

　　RACF由策略決策功能實體PD-FE和傳送資源控制功能TRC-FE兩個功能實體組成。PD-FE基于網絡(luò )策略規則、業務控制功能SCF提供的業務信息、網絡(luò )附著控制功能NACF提供的傳送層簽約信息，以及TRC-FE提供的資源接納決策結果，做出網絡(luò )資源接納控制的最后決策。可以基于每個流對傳送層的策略執行功能實體。PE-FE下發資源接納控制策略。TRC-FE負責收集和維護傳送網的拓撲和資源狀態信息，基于拓撲、連接性、網絡(luò )、節點資源的可用性以及接入網中的傳送層簽約信息等網絡(luò )信息控制資源的使用，提供傳送網絡(luò )接納控制的決策。PD-FE通過Rt參考點請求TRC-FE檢測或者決定所請求的媒體流路徑上的QoS資源。

3、層間接口上傳遞的信息

　　3.1 業務控制層和RACF之間的Rs接口

　　如圖1所示，SCF通過Rs接口和RACF進行交互，傳送來自業務層的用于進行QoS資源授權和預留所需要的信息，除維護和管理接口上的會(huì )話信息外，主要包括資源控制處理信息、請求提供QoS保證的媒體相關的信息、資源控制動作相關的信息以及計費關聯信息。

　　資源控制處理信息提供了Rs接口上的資源控制會(huì )話相關的信息，如SCF的標識符及所屬的服務提供商、用戶的標識符以及地址信息、資源請求優先級、該會(huì )話所請求的資源的預留保持時間等。

　　媒體相關的信息是SCF根據用戶的業務請求（如業務層的信令）得到的。每個業務層的會(huì )話里可能包含多種業務（例如話音、視頻等），每個業務又可能包含多個媒體流。相應地，Rs接口上的媒體信息可能包含多種業務類型的多個數據流的描述，每種媒體用一個媒體序號標識，每個媒體流（包括上下行）用流號標識。具體包括如下信息：

　　（1）媒體序號和業務類型。

　　（2）應用業務類別。

　　（3）媒體優先級。

　　（4）具體媒體流的描述 　

• 流的方向（上行、下行、雙向）；



• 流號；



• 流的狀態（上下行門控開關狀態）；



• 流的五元組（源和目的地址、端口號、四層協議號）；



• 請求的最大帶寬（上下行帶寬分別描述）。

• 觸發請求

• 發送請求

• 授權

• 可用性檢查

• 最終決策

• 安裝接納決策

• PE-FE安裝和/或執行PD-FE發送的最終接納決策，并向PD-FE報告執行結果。

• PD-FE向SCF發送資源初始響應。

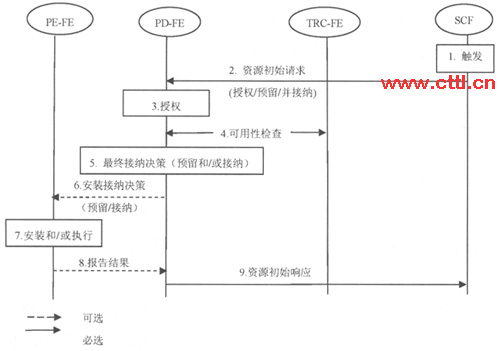

圖2　SCF發起QoS控制的授權、預留和接納流程

　　（2）CPE發起的授權、預留和接納流程

　　在CPE發起資源請求的場景下，經過上面第3步授權后（見圖2），PD-FE將向SCF返回授權結果。隨后的流程可以描述如下。 　

• 觸發請求

• 發送請求

• 通知SCF獲取業務信息

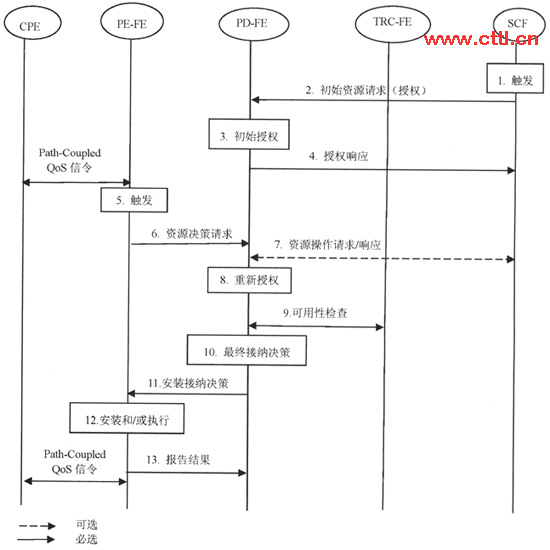

圖3　CPE發起QoS控制的授權、預留和接納流程

　　4.2　NAPT控制和NAT穿越相關流程

　　根據NAT/NAPT功能在承載網上部署位置的不同，RACF支持近端NAPT控制和遠端NAT穿越兩種場景。

　　近端和遠端是從運營商的角度來看的一種稱呼。

　　近端NAPT設備一般設置在接入網和核心傳送網的邊界上和/或核心傳送網與核心傳送網的邊界，實現不同子網和/或管理域之間隱藏網絡(luò )地址傳送，或者解決公共地址緊缺的問題。近端NAPT控制主要包含兩方面：在實現NAPT功能的設備（即PE-FE）上進行地址綁定：根據綁定信息修改應用信令消息。

　　遠端NAPT設備一般設置在企業網和用戶駐地網中，用于保護其內部網絡(luò )，這些NAT設備不在運營商的控制范圍內，CPE位于這些NAT設備后面。從CPE發起的信令消息中關于媒體流的地址描述可能為私有地址，網絡(luò )需要提供NAT穿越機制。NAT穿越主要完成：獲取媒體中繼的地址，分別修改到主被叫的應用信令消息，使得CPE之間的媒體流變成主被叫CPE分別和媒體中繼設備之間的流。

　　NAPT控制和媒體NAT穿越的流程基本上相同，具體如下。

　　（1）觸發請求

　　SCF從主叫/被叫方發送的信令消息體中提取源/目的地址和端口號信息，并將相應信息發送給PD-FE。當確定需要支持遠端NAT穿越，SCF通過Rs接口請求地址綁定信息。

　　當從SCF收到源/目的地址和端口號以及其他相關信息時，PD-FE檢查NAPT策略規則，確定是否調用NAPT控制程序，例如，是否需要對網絡(luò )地址進行隱藏（如在接入網和核心網之間）。若需要，通過Rw接口請求NAPT綁定信息。

　　（2）如果在接入網和核心網邊界或者核心網之間需要NAPT控制功能，PD-FE將根據從SCF收到的地址信息確定PE-FE，并請求PE-FE上的本地地址/端口和公網地址/端口信息。如果SCF要求支持NAT穿越，PE-FE將請求提供媒體中繼的地址/端口信息。

　　（3）PE-FE產生地址綁定信息并發送給PD-FE。

　　（4）PD-FE向SCF返回該地址綁定信息，如果執行了NAPT控制，PD-FE應指示SCF進行應用層信令消息體的修改。

　　（5）SCF根據收到的綁定信息和PD-FE提供的NAPT策略決策修改業務信令消息體中的媒體地址和/或端口號信息，包括發送給被叫和主叫的信令流。

5、結束語

　　資源接納控制功能的引入，是電信網可控可管理念在NGN中的一個體現。目前這方面還有很多問題有待進一步的研究，如各個不同組織（ITU-T，Tispan，3GPP以及3GPP2等）之間提出的功能架構的一致性、對IPTV等新業務的支持、不同運營商之間接口上傳送的網絡(luò )QoS信息、端到端的業務流程、功能架構中各接口功能和協議的研究等。
