一種基于IMS的呼叫中心實現方案

蔡兵　韓妮　徐展琦 2007/11/05

　　摘要　傳統的呼叫中心是一個基于電信網與網絡(luò )電話VoIP技術，以話音業務為主，結合Web和視頻等其它方式進行信息交流和服務的綜合信息服務系統；隨著現有網絡(luò )向以IMS為控制結構的演變，基于IMS的呼叫中心將有著非常重要的應用價值。結合IMS網絡(luò )體系結構和呼叫中心的特點，提出了一種基于IMS的呼叫中心解決方案，包括實現方案、詳細設計和基于SIP消息的信令流程分析，并給出方案的特點與總結。

　　作為各方信息交流的平臺，呼叫中心在市場營銷和社會(huì )服務中起著非常重要的作用。最初，呼叫中心僅提供單純PSTN。電話的接入和響應。由于傳統電信網所提供的業務與系統硬件密切相關，增加新的業務非常困難。

　　隨著Internet的迅速發展，ITU-T制定的H.323協議組使VoIP技術商用化，在此基礎上出現了承載于IP網絡(luò )之上，結合Web應用，支持Web呼叫接入的IP呼叫中心。但相對于SIP（會(huì )話初始協議），H.323固有的某些特性，使它在IP呼叫中心的應用中存在一定的劣勢。而且，近幾年移動通信出現了向全IP的網絡(luò )架構演進的趨勢，基于IMS（IP多媒體子系統）的網絡(luò )融合成為研究的熱點。因此，能支持無縫呼叫接入的基于IMS的呼叫中心具有很強的研究?jì)r(jià)值。

　　IMS是3GPP在UMTS R5及其以后版本中定義的一個新的核心網絡(luò )域，它是一個基于IP技術的、與接入無關的架構，利用SIP提供統一的呼叫控制和開放的應用能力，其呼叫控制層的核心網元——呼叫會(huì )話控制功能（CSCF，Call Session Control，Function）負責多媒體通信的呼叫控制和SIP消息轉發，業務層采用開放式業務架構來支持應用服務器提供各種增值業務。

　　本文提出的基于IMS的呼叫中心不僅支持傳統電話和互聯網終端的固定呼叫接入，還支持移動SIP終端的呼叫接入，支持如電子郵件、文本、業務代表回復、視頻電話、網頁同步等聯系方式，能處理包括語音、數據、視頻等形式的多媒體信息。基于IMS的呼叫中心體現了“多媒體、虛擬、分布、智能、統一、可擴展性”等下一代網絡(luò )的發展趨勢。

1、實現方案

　　1.1　呼叫中心網絡(luò )與實現平臺結構

　　圖1是本文提出的呼叫中心網絡(luò )體系結構。在本方案中，呼叫中心是基于IMS的開放式體系結構模型，分為3層：應用層、會(huì )話和呼叫控制層、傳送和接入層。控制層基于SIP協議，其中呼叫會(huì )話控制功能（CSCF）是IMS的核心功能實體，其主要功能是實現IMS域的呼叫和會(huì )話控制，IMS定義了3種CSCF：代理CSCF（P-CSCF，是用戶接入IMS的入口點，主要受理用戶接入、SIP消息轉發、完整性保護和壓縮處理）、查詢CSCF（I-CSCF，主要功能是查詢歸屬用戶服務器HSS來為用戶選擇S-CSCF）和服務CSCF（S-CSCF，主要功能是接受用戶注冊，重定向路由，觸發用戶簽約業務，協同業務平臺進行業務支持等）。控制層和應用層之間具有開放的接口，允許運營商采用單一的核心網提供和開發橫跨移動網和固定網基于SIP的業務。同時，IMS符合呼叫控制與傳送分離的要求，它是軟交換的延伸，在軟交換的基礎上對控制功能做進一步分離，目的是形成一個更加高度靈活的通信平臺。


（點擊看大圖）

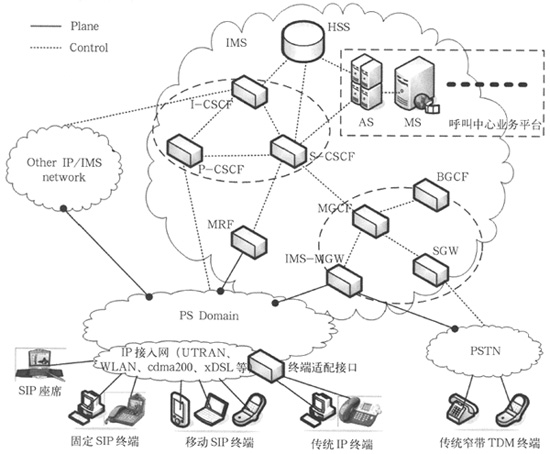

圖1　呼叫中心系統網絡(luò )結構


　　圖中的歸屬用戶服務器（HSS）是存儲用戶簽約信息和位置信息的數據庫系統，媒體資源功能實體（MRF）用以控制和處理各種媒體資源服務。另外，在與PSTN的互通功能實體中，IMS媒體網關（IMS-MGW）負責IMS與PSTN域之間的媒體互通；媒體網關控制功能（MGCF）采用H.248協議控制MGW進行呼叫會(huì )話接續、與CSCF通信，同時提供應用層上的信令轉換；信令網關（SGW）提供傳輸層上的信令轉換，即基于IP承載的信令和七號信令之間的轉換；邊界網關控制功能（BGCF）是IMS域與外部網絡(luò )的分界點，它選擇在何處與PSTN域互聯。

　　呼叫中心業務平臺位于整個網絡(luò )架構的應用層，它通過多種不同的服務器為客戶提供各種人性化的服務。

　　IMS方案的呼叫中心由呼叫中心業務平臺和座席組成，采用“客戶機-服務器”的模式，使得網絡(luò )呈現分布的特性，組網更加靈活。圖2是呼叫中心業務平臺的系統結構，它包括應用服務器、媒體服務器、IVR服務器、ACD服務器、Web/E-mail服務器、數據庫服務器、資源服務器等網元。

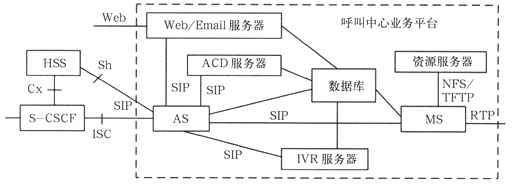

圖2　呼叫中心業務平臺系統結構

　　呼叫中心系統中各主要功能組件描述如下。 　　

  1. 應用服務器（AS）：承載生成和開展控制業務的API物理實體。利用這些API可方便的開發和實現大量的增強服務。本方案中AS運行呼叫中心業務邏輯，通過SIP消息與S-CSCF和系統平臺上其它服務器交互；


  2. 多媒體服務器（MS）：提供了特定的媒體資源服務，如多方會(huì )議、錄音、通告和語音識別等功能。MS接受AS的控制來完成媒體資源的分配、處理和播放等操作。與用戶終端之間通過IP網傳送多媒體流，采用的協議是實時傳輸協議RTP；


  3. IVR服務器：自動語音應答服務器。它用于為呼入者提供來話問候語、語音導航、信息查詢等自動服務工作；


  4. ACD服務器：自動呼叫分配服務器。為各種呼叫建立優先權，然后監視來自客戶的各種呼叫消息，并監視座席狀態，最后將呼叫分配到空閑的座席代表；


  5. Web/E-mail服務器：分別為用戶提供Web瀏覽的請求應答，報表管理，用戶認證，站點的管理和監控等功能；提供E-mail服務；


  6. 數據庫服務器：是系統運營的重要設備。它保管著大量數據，并根據需求提供高速、準確的檢索、統計、維護及數據分析功能；


  7. 資源服務器：用于存儲各種信息資源，包括產品介紹或視頻教學等多媒體文件，資源服務器與MS之間通過NFS/TFTP協議傳送媒體文件；


  8. 座席：座席為智能型的SIP終端，帶瀏覽器的PC。座席通過智能終端的交互操作發送指令以完成各種服務請求。座席的系統服務數據通過數據庫服務器提取。
　　1.2　不同網絡(luò )接入

　　從圖1的網絡(luò )架構示意圖中可以看到，本方案中的呼叫中心系統同時支持多種形式的呼叫接入。來自PSTN本地網或移動網絡(luò )的客戶首先需通過網關接入IMS核心網，再通過S-CSCF的控制功能接入到呼叫中心系統中來。這里，SGW完成基于IP承載的信令和七號信令之間的轉換，IM-MGW通過與MGCF交互來進行資源控制和媒體轉換。對于固定和移動的SIP終端客戶或遠端座席可通過IP接入網（支持UMTS、cdma2000、WLAN、xDSL等）直接接入IMS核心網，再接入系統中。而對于其他非SIP終端客戶（如H.323終端）則需先通過終端適配接口（TAI）完成H.323與SIP協議的轉換后才能接入。

2、業務特性與會(huì )晤控制

　　2.1　基本業務描述

　　基于IMS的呼叫中心最基本的業務是當客戶利用各種帶瀏覽器的終端瀏覽某一公司的網頁時，如果希望就某一問題與客服代表進行咨詢或討論，此時客戶只需點擊網頁上“求助”或“呼叫”按鈕，客戶便可和業務代表共享同一網頁，客戶在上網瀏覽的同時，可以實時地同業務代表進行語音或文字的交談。另一個實用的業務是業務代表主動提供回復，即當客戶希望得到某一方面的幫助時，他只需點擊相應頁面的相應按鈕，在彈出的對話框中填入自己的基本資料及聯系方式，業務代表就會(huì )根據這些資料主動給予回復，包括電話回復或E-mail回復等。基于IMS的呼叫中心能支持的其它業務功能還包括如下方面。
  1. 任何地點的用戶可通過任何終端與座席進行語音/視頻通話，并可實現前轉、會(huì )議、轉接、保持等增強話音業務；


  2. 實現ACD、錄音通告、音樂(lè )等待、背景音樂(lè )、IVR、錄音監聽等功能；


  3. 客戶可以與座席使用文本交談，頁面共享，應用程序共享等功能；

  4. 客戶可以實現瀏覽網頁、下載文件等Web服務；


  5. 對用戶數據的分析，對呼叫中心系統的管理和維護。
　　2.2　業務信令流程

　　在IMS中，呼叫中心業務平臺對外提供各種業務時，需要使用SIP消息與外部網絡(luò )實體S-CSCF進行交互。而在呼叫中心業務平臺內部，負責呼叫控制的應用服務器和負責處理其它功能的服務器也需要使用SIP消息進行交互，以便根據業務邏輯流程來完成各種分配、處理和管理等過程。

　　下面描述客戶主動呼叫接入的流程。客戶通過Web服務器瀏覽公司網頁，初始頁面可能包含功能或參數選項，要求用戶輸入選擇，進行注冊，稱為交互網頁應答。隨后點擊頁面上的“呼叫”按鈕，SIP智能終端的用戶代理主動向呼叫中心發起會(huì )話請求，由于是通過頁面觸動的業務，此會(huì )話請求中包含了足夠的信息來直接完成到相關SIP座席的接入。圖3給出用戶呼叫接入以及通話過程中座席推送相關媒體資料給用戶的會(huì )晤控制信令流程。圖中消息后的編號（a，b，c，d，e）是用于區分不同的SIP對話。在不影響分析的情況下，為了簡化流程描述，圖3中并未標出I-CSCF和P-CSCF，并假定客戶與座席屬于同一個IMS網絡(luò )。另外，流程中略去了一些簡單流程，如“180 Ringing”等。由于篇幅有限，省去對于呼叫中心系統的其它業務的信令流程。


（點擊看大圖）

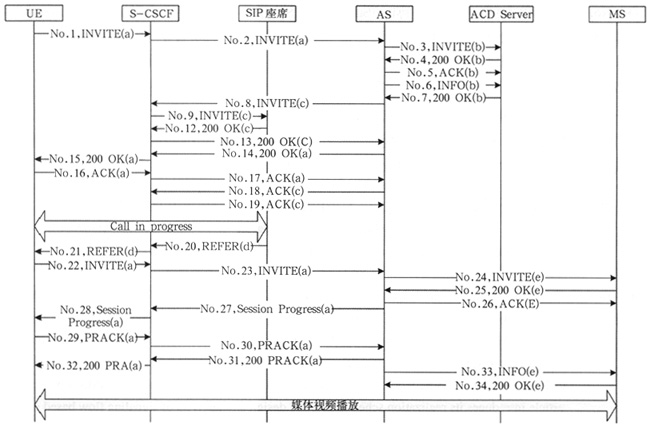

圖3　信令流程

詳細流程說明如下。
　　

  1. No.1～2：用戶發起會(huì )話INVITE請求，通過P-CSCF到達S-CSCF，再由S-CSCF觸發到呼叫中心業務平臺；


  2. No.3～7：AS先與ACD服務器建立連接，然后提出自動話務分配請求，請求分配SIP座席，使用INFO消息攜帶用戶相關信息，ACD服務器從數據庫獲取已注冊到系統的SIP座席狀態和技能等屬性，選擇合適服務座席，然后用200 OK給出響應，并給出該座席的SIP地址；


  3. No.8～9：AS得到SIP座席的SIP地址，將用戶發起的會(huì )話INVITE請求通過S-CSCF重定向到SIP座席；

  4. No.10～15：SIP座席用200 OK消息應答INVITE，確認連接；


  5. No.16～19：用戶返回最終確認ACK，此時用戶和座席建立會(huì )話連接；


  6. No.20～23：通話過程中，座席欲向用戶播放相關的媒體視頻。SIP座席發送REFER消息，通知用戶轉接會(huì )話到AS，然后用戶向AS發起INVITE會(huì )話請求；


  7. No.24～26：AS向媒體服務器（MS）發起INVITE請求并建立會(huì )話連接；


  8. No.27～32：AS通過攜帶會(huì )話描述協議（SDP）信息的183響應與用戶進行媒體協商，指示用戶準備接收MS的媒體流，在得到用戶的臨時應答PRACK后以200響應；


  9. No.33～34：AS根據用戶的相關信息去數據庫檢索所需媒體資源的文件名，并以INFO消息指示MS開始播放多媒體視頻；MS以200響應收到的INFO消息，根據INFO消息中攜帶的媒體文件名去資源服務器中獲取該資源，并播放該多媒體資源。
3、方案特點與總結

　　本方案中的呼叫中心系統最大的特點是采用了IMS的體系結構，體現了“多媒體、虛擬、分布、智能、統一”等NGN業務發展趨勢。該系統的業務架構由S-CSCF以及各種應用服務器組成。S-CSCF使用統一的ISC接口與業務平臺相連，該接口使各種服務器都能接入IMS，并為IMS提供業務。另一方面，由于IMS使用的SIP協議具有良好的可擴展性，這也為支持廣泛業務提供可能，因此運營商可以在更短的周期內開發更多更好的業務。IMS方案的呼叫中心還能有效、高速地為用戶提供各種接入手段的、多種呼叫的及時服務，為企業獲得最大利潤和社會(huì )效益。

　　不過，目前IMS技術以及SIP技術的應用，在我國是一項比較新的課題，尚處于前期的研究階段。基于IMS的呼叫中心作為一個應用型的系統，還有許多問題如移動性管理、服務質量、安全機制等有待進一步探討和解決。

　　總之，沿著下一代網絡(luò )業務發展的趨勢，基于IMS的呼叫中心系統可以為用戶提供多樣化的服務，并且業務觸發方便，相信它將隨著IMS體系的不斷完善和發展在通信舞臺上會(huì )有廣闊的前景。
