IP信令網引入策略
任正彥 2008/01/28
摘要 IP化是核心網絡(luò )發展的大趨勢。隨著媒體流的承載IP化，信令消息承載的IP化也成為關注的重點問題。本文將以中國移動某省的信令網解決方案為例，闡述IP信令網的引入策略。圖1 R4軟交換中的信令
IP信令網引入驅動力來自以下兩點：
（1）分組化要求
分組化是網絡(luò )發展的必然趨勢。暨核心網IP化后，No.7信令網也采用IP承載，統一網絡(luò )的承載方式，有利于簡化網絡(luò )結構和協議種類。
（2）帶寬要求
傳統的七號信令網帶寬有限，兩個信令點之間最大帶寬是16*2M=32M。隨著用戶數量的增加，以及新業務的發展，傳統的TDM鏈路最終會(huì )出現帶寬瓶頸。同時受物理資源的限制，點到點連接占用大量中繼資源，這也使現有信令網擴容相對困難。而在采用IP技術承載后，可以方便靈活地擴展信令節點間帶寬，可以降低傳輸資源管理的復雜程度，并可能打破TDM鏈路組支持鏈路數量的限制。
2、IP信令網概念
IP信令網是指利用IP作為承載技術，來傳送No.7信令消息的網絡(luò )。IP信令網由IP SEP和IP STP組成。
IP SEP（提供IP信令接口的信令點）：

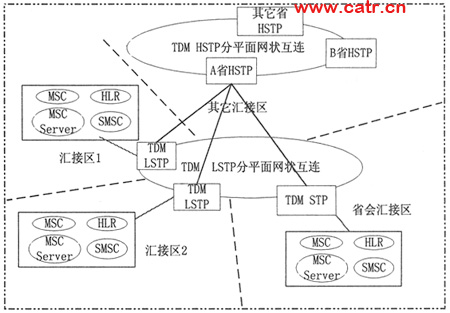

圖2 A省信令網組織結構圖
當前A省信令網面臨兩大問題：一是省會(huì )LSTP鏈路占用已接近設備的最大值，信令業務量仍在增長；二是A省HSTP到B省HSTP已開滿16個2M鏈路，達到了No.7信令帶寬的最大值。
為解決這兩個問題考慮引入IP STP。按照疊加方式的網絡(luò )組織如下：IP STP與其它省IP STP組建單獨IP信令網，與目前省內TDM信令網互相獨立。A省全省提供IP接口的網元（MSC
Server，彩鈴等）以IP鏈路接入IP STP（參見圖3）。

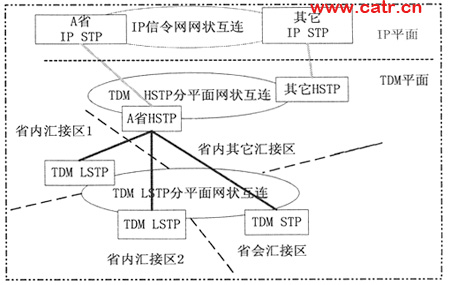

圖3 疊加方式的信令網組織結構圖
按照混合方式的網絡(luò )組織如下：作為T(mén)DM信令網的補充，IP STP和TDM STP共同承擔省會(huì )匯接區的業務。IP
STP只接入省會(huì )匯接區的網元。
IP STP與現有省內的TDM STP分別開通B鏈路（TDM），與1對省際HSTP開通D鏈路（TDM）。
IP STP兼做L/HSTP。IP STP同時與B省HSTP開通B鏈路。省會(huì )匯接區到B省的省際長途業務直接通過IP
STP疏通，不再走本省HSTP。（這樣減輕了A省HSTP的負擔，解決了它到B省HSTP已開滿16條2M的B鏈路，無法增開鏈路的問題）。

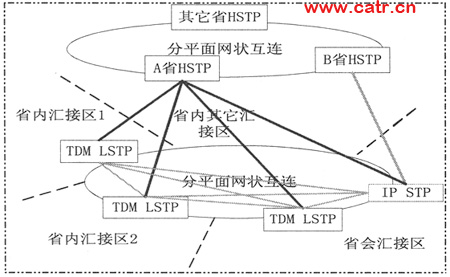

圖4 混合方式的信令網組織結構圖

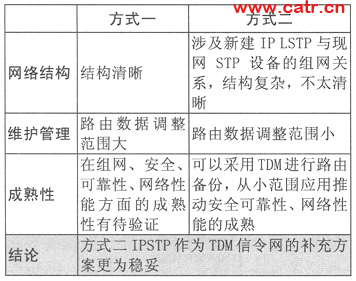

疊加、混合兩種方式的比較見表1。
