基于WinCE的ARM視頻監控系統解析

2008/02/26

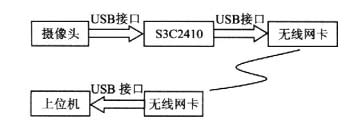

圖l、視頻監控系統總體結構框圖

2.操作系統的定制

　　系統硬件平臺的核心芯片選用了S3C2410處理器，最高頻率可達203 MHz。S3C2410處理器是Samsung公司基于A(yíng)RM公司的ARM920T處理器核，采用O.18μm制造工藝的32位微控制器。該處理器具有較高的集成度，簡化了應用系統的硬件設計，提高了系統的可靠性。開發扳上還擴展了4MB的NOR Flash、64 MB的NAND Flash和64 MB的DRAM。

　　系統選用了Microsoft Willdows CE(簡稱“WinCE”)操作系統。WinCE是一個緊湊的、高效且可擴展的32位操作系統，適用于各種嵌入式系統和產品。它擁有多線程、多任務和確定性的實時、完全搶占式優先級的操作系統環境，專門面向只有有限資源的硬件系統;同時，它的模塊化設計方式使得系統開發人員和應用開發人員能夠為多種多樣的產品來定制它，可以選擇、組合和配置WinCE的模塊和組件來創(chuàng )建用戶版的操作系統。

　　在WinCE產品開發中，主要有內核定制和應用程序開發兩項非常重要的工作。微軟在兩方面都提供了良好的開發工具，即內核定制工具Platform Builder(簡稱“PB”)和應用程序開發工具Embedded Visual C++(簡稱“EVC”)。

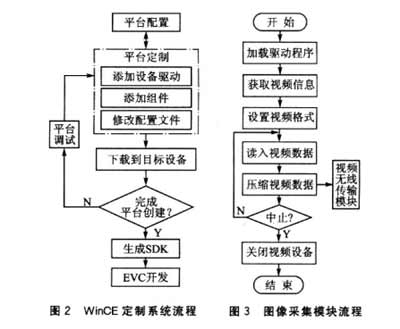

　　在系統定制過程中，各部分的關系如圖2所示。

3.視頻圖像采集

　　3.1 攝像頭驅動

　　圖像采集模塊的硬件資源選用了當前市面上應用最廣泛的USB接口的中星微攝像頭。該款攝像頭造價低廉，成像效果好，用于本系統中體現出了較高的性?xún)r(jià)比。系統在進行視頻采集前，首先要檢測設定視頻源。系統啟動后，WinCE操作系統會(huì )自動檢測攝像頭是否連接好。本系統在定制WinCE操作系統時，通過修改操作系統配置和注冊表。可以使系統自動加載攝像頭在WinCE下的驅動程序ZC030x.dll。

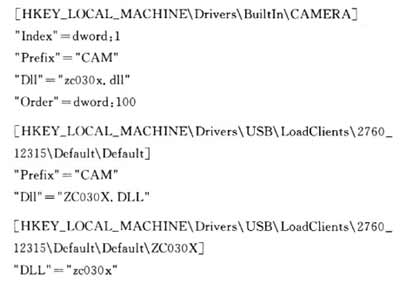

　　系統自動加載驅動程序時，首先要將驅動程序復制到\WINDOWS文件夾下，然后向注冊表中寫入攝像頭的驅動信息：

• capInitCamera()用來初始化視頻設備，并獲取當前可用的視頻設備數目;


• capSetVideoFormat()設置視頻格式和分辨率。本系統使用的視頻格式為RGB24，分辨率為320×240像素;


• capGrabFrsme()從驅動中抓取1幀圖像，并存儲在緩存lpFrameBuffer中;


• capGetLastJpeg() 將抓取的MJPEG格式的圖像轉換成JPEG格式，送到無線發送模塊。


• capCloseCamera() 關閉視頻設備;
