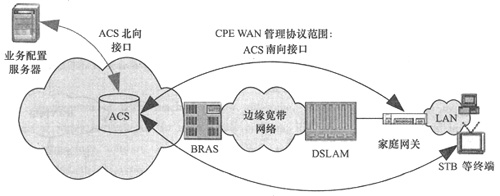

圖2　DSL Forum終端管理結構

　　DSL Forum制訂了TR069等標準對終端管理技術做出了規定。其中TR069規定了ACS與終端之間的管理協議，基于TCP/IP，規定了多個RPC Method用于管理應用；TR111[3]規定了應用TR069進行遠程管理的方法，并給出了設備和網關采用DHCP關聯方式和穿越NAT網關進行管理的方式；TR106[5]規定了終端設備的TR069典型數據模型；正在制訂中的WT135規定了STB的TR069典型數據模型，確定STB至少包括SP信息、觀眾狀態、VoD三部分應用信息，并詳細描述了視/音頻業務能力相關的數據參數。

　　（2）HGI

　　HGI（home gateway initiative）成立于2004年，由多個運營商主導，主要通過研究家庭網關來拓展家庭寬帶通信業務和市場。HGI對終端管理的研究繼承了DSL Forum的參考模型，加入了服務提供商，形成了服務提供商、BOSS、ACS、家庭網關、終端的整體管理架構（如圖3所示），并著重研究RMS/ACS與HG之間接口、HG與ED之間接口[6]。

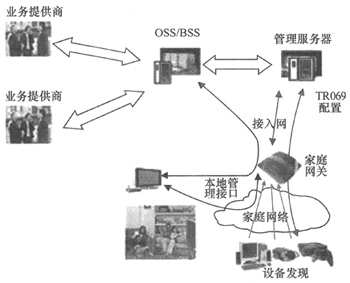

圖3　HGI終端管理結構

　　HGI規定的技術實現方式特點是，在架構和遠程管理協議方面全面采用DSL Forum技術體制，同時對家庭網關的功能進行了額外的規定，增加了本地管理的使用場景，并定義該接口在本地采用HTTP+HTML方式，遠程采用DSL Forum規定的方式（如圖4所示）。

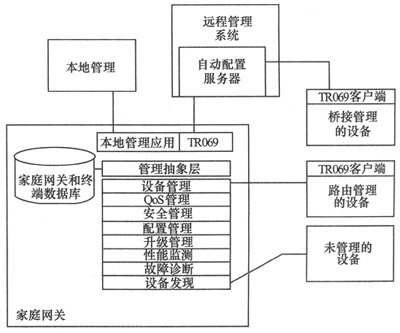

圖4　HGI終端管理功能分布

　　（3）ATIS IIF

　　ATIS在2005年10月成立了IPTV合作論壇（IIF）對新IPTV技術進行探討，ATIS IIF已經對IPTV的需求、架構、終端做出了詳細的規定。在終端管理方面，ATIS IIF同樣定義了終端管理應用層需求和管理架構[7]（如圖5所示），它建議基于TR069協議進行IPTV客戶端設備的管理，同時也要求業務層、家庭網關進行終端管理協議的轉譯，以兼容其他協議的設備。

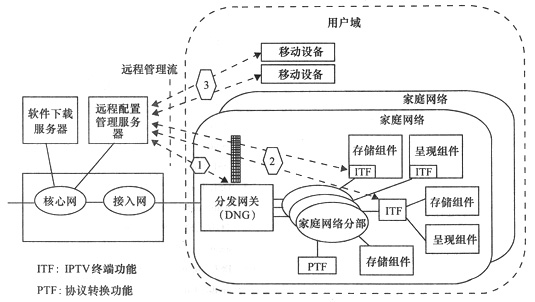

圖5　ATIS終端管理結構

　　（4）CEA

　　CEA（消費電子協會(huì )）是互聯網界最強大的終端定義組織之一，但是CEA對終端管理并不熱心，它規定了終端管理的簡要說明，要求至少能覆蓋HG錯誤、網絡(luò )錯誤、故障診斷等功能，并不打算做進一步的研究[8]。
　　
　　（5）ITU-T

　　ITU-T的FG IPTV（IPTV焦點組）目前已經完成了IPTV終端管理功能需求性的定義，已經進入到IPTV GSI（IPTV全球標準舉措）階段。FG IPTV基本采用了HGI的終端管理和家庭網絡(luò )的架構，這里就不再贅述。

　　（6）CCSA

　　CCSA（中國通信標準化協會(huì )）主要根據中國IPTV業務的發展情況，對IPTV終端管理的研究主要基于CCSA IPTV特別任務組所定義的IPTV行業標準總體架構，規范了終端管理平臺功能和相關接口的應用層要求，終端側相關功能未作規定，同時給出了IPTV終端管理中系統和業務配置、軟件升級、監測、故障診斷等的具體流程，目前已進入報批階段。

4、發展趨勢和面臨的問題

　　盡管目前已有多個組織對IPTV終端管理技術進行了研究，但IPTV終端管理卻是IPTV整體技術架構中發展較為緩慢的一部分，在實踐中仍存在著很多問題需要進一步論證并解決。

　　4.1　管理協議問題

　　IPTV終端管理究竟采用何種協議，目前業界主要有兩種觀點，一種是直接沿用在網管領域很成功的簡單網絡(luò )管理協議（SNMP），另外一種則是采用DSL Forum定義的TR069。

　　SNMP發源于互聯網設備管理，采用UDP協議承載。其優點是：簡單靈活、易于開發使用，并且由于其發展周期較長，可在各種智能較低、非傳統設備上運行，但是其缺點是過于死板，效率低，無法有效支持變化多端的設備和業務，同時大規模組網時存在障礙，比如傳送不可靠、響應不可控、安全性較低等。

　　TR069是為終端管理定制的協議，采用TCP協議承載。其優點是：面向設備、面向業務支持能力高，有完整的設備、業務數據模型；定義了完整的發現、通知方法以及與家庭網關的協作方式，智能性高，傳輸效率和可擴展性也較高，但是由于其協議的復雜性，也存在一定缺點，比如實現難度較大，智能化要求較高，對終端增加了要求，無法在所有終端中應用。同時，TR069數據模型并未提供IPTV業務運營方最關心的業務質量等關鍵信息，因此必須在具體實施中根據需要進行擴展。

　　4.2　IPTV終端功能問題

　　從目前的終端發展趨勢來看，實現越來越復雜的業務功能已經成為一個必然，因此對于終端智能化程度和業務能力的要求也在不斷地提高，然而對IPTV終端的管理功能，要求高優先級、高可用性、高有效性，要求管理內容復雜，如業務、應用、網絡(luò )、故障，終端的管理要求和業務復雜性形成了一對矛盾。

　　由于系統和業務配置、終端軟件升級的要求，必須對IPTV終端的軟件系統和業務軟件進行一個合理的劃分，這對終端軟件開發和IPTV業務開發提出了新的要求，同時，IPTV終端系統和功能，仍缺乏有效的規范和標準指導。

　　4.3　安全性問題

　　由于IPTV終端管理的高優先級、配置和診斷等特殊功能，因此終端管理必須具備很高的安全性保障。而終端管理系統由于終端規模巨大，導致必須分層組網，為保證系統性能、支持大規模升級，必須簡化交互過程、降低協議復雜度，以減輕系統負擔，同時IPTV使用基于互聯網技術的IP網絡(luò )，終端具備很高智能和復雜性，對安全性的保障，如使用安全協議、加密算法等業務安全措施，勢必造成管理協議復雜度的進一步提高，如何在降低負擔與安全保障之間尋找平衡點一直是IPTV終端管理的難題。

　　4.4　中間件問題

　　IPTV終端管理的中間件技術是一個飽受爭議的話題。中間件技術在IPTV中，尤其是終端側，應用廣泛，IPTV中間件也具備了部分終端管理的功能，但是對于完整的終端功能和過程，中間件仍然存在較大的問題，依賴于中間件研究和規范的進展。

5、結束語

　　IPTV終端管理是IPTV業務系統中不可缺少的一部分，對IPTV終端管理技術的研究也在不斷深入。隨著IPTV業務的迅速發展和用戶規模的不斷擴大。對IPTV終端管理技術也提出了新的要求，后續對于IPTV終端管理技術的研究，將面向實際的部署和實施，包括安全性、大規模組網、業務配置等方面。

參考文獻

　　1　IETF，RFC1157.A simple network management protocol(SNMP)，1990
　　2　DSL Forum，TR-069.CPE WAN management protocol v1.1，2007
　　3　DSL Forum，TR-111.Applying TR-069 to remote management of home networking devices，2005
　　4　ITU-T，FG IPTV-DOC-0189，Appendix I.IPTV network control aspects，2007
　　5　DSL Forum，TR-106.DSL home data model template for TR-069-enabled devices，2005
　　6　HGI.Home gateway technical requirements：release 1，2006
