NGN多媒體會(huì )議系統的統計與實現
苗琳 蔣念玲 李蔚 2008/07/01
摘要 本文提出了NGN體系下多媒體會(huì )議系統的設計方案，具體包括系統的總體架構、功能、業務流程以及信令流程等，最后為基于NGN的多媒體會(huì )議實際應用的進一步研究、開發和推廣提出了一些建議。

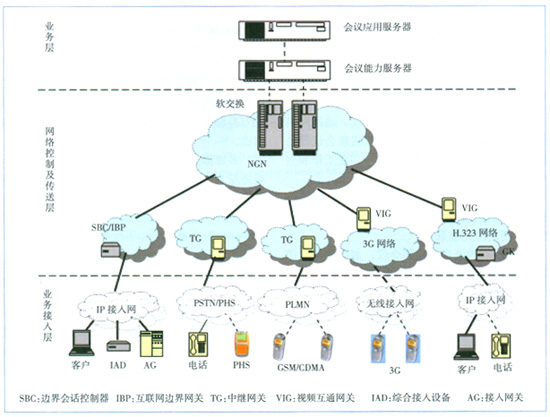

圖1 多媒體會(huì )議系統架構
業務層
主要由會(huì )議能力服務器、會(huì )議應用服務器組成。多媒體會(huì )議系統采用會(huì )議應用服務器進行業務控制，會(huì )議能力服務器進行會(huì )議用戶的媒體接入，實現了業務的控制與承載相分離。
（1）會(huì )議能力服務器：提供多媒體會(huì )議的基本的業務邏輯功能，包括會(huì )議的創(chuàng )建，會(huì )議的控制，以及通過其中的MCU（多點控制單元）完成多方媒體的橋接和媒體流的混頻。另外還提供會(huì )議的錄制和回放、PPT的共享演示等豐富的增強功能。
（2）會(huì )議應用服務器：向用戶提供統一的Web會(huì )議界面，使得用戶簡單快捷的使用會(huì )議業務；提供用戶的身份認證以及相關信息的管理功能；提供會(huì )議記錄以及詳細信息的查詢功能；提供輔助的數據協同功能，如文件共享；另外，應用服務器還可以通過對標準的接口調用，豐富業務的功能。如NGN的業務平臺如果具有通信簿能力服務器，會(huì )議服務器可以通過標準的接口調用該能力，那么用戶可以在預約會(huì )議時方便的添加與會(huì )者。
另外會(huì )議應用服務器和會(huì )議能力服務器向NGN業務平臺中的業務管理能力集開放受理、計費、網管接口，實現完整的業務支撐功能，達到業務運營的目的。
網絡(luò )控制及傳送層
軟交換作為網絡(luò )控制層的核心設備，實現了SIP軟件電話的注冊、鑒權，數據查詢。并接受會(huì )議服務器的指令實現相關功能，如語音呼叫接續等。
此外，軟交換通過TG實現NGN網絡(luò )與PSTN/PLMN網絡(luò )互通的功能；通過SBC和IBP等網絡(luò )穿越設備實現終端在多種接入網環境中在軟交換的成功注冊；通過VIG進行信令轉化，實現3G和H.323網絡(luò )終端以SIP協議接入軟交換。
這種信令與媒體信息的分離，也正體現了下一代網絡(luò )中控制與承載相分離的思想，進而實現對具有一定QoS保證的多媒體會(huì )議的支持。
業務接入層
業務接入層面呈多元化，包括普通固定電話、小靈通、IP電話、視頻終端、PC軟終端、移動終端等。
其中，IP電話、視頻終端、PC軟終端等終端支持多樣的IP接入方式，如企業直接接入，ADSL接入或Internet接入等。
對于其他終端的接入，如固定電話、小靈通、移動終端等通過軟交換與他網的互通，實現會(huì )議的接入。
2.2 多媒體會(huì )議的實現流程
基于上述的分層開放系統架構，通過各層設備之間的相互配合實現了多媒體會(huì )議業務的應用。
多媒體會(huì )議系統主要采用Web頁面的方式與用戶進行交互，用戶登錄會(huì )議系統后可以通過相應的Web頁面進行一系列會(huì )議操作。
根據一般會(huì )議的流程，多媒體會(huì )議系統實現的主要功能包括：創(chuàng )建會(huì )議、預約會(huì )議、查詢會(huì )議、召開會(huì )議、會(huì )議控制、會(huì )議信息管理和會(huì )議計費等。其中，會(huì )議控制包括實時的音頻、視頻和數據流控制。
多媒體會(huì )議簡要流程如圖2所示。會(huì )議召開之前，用戶通過會(huì )議Web界面在會(huì )議服務器上預約或創(chuàng )建會(huì )議，創(chuàng )建會(huì )議信息包括會(huì )議號碼，會(huì )議密碼，會(huì )議類型，會(huì )議方數，會(huì )議開始時間，會(huì )議持續時間（或結束時間）等等。
圖2 多媒體會(huì )議簡要流程圖
會(huì )議創(chuàng )建成功后將在指定時間召開，會(huì )議用戶可通過Web界面進行一系列的會(huì )議操作，例如：添加/刪除與會(huì )者，打開/關閉音視頻，會(huì )議控制權轉移，會(huì )議鎖定/解鎖，會(huì )議錄音/回放，延長會(huì )議，結束會(huì )議，以及多種數據協同功能（即時消息、文件演示、應用共享等）。
另外，為確保會(huì )議的順利進行，需要明確會(huì )議的控制權，即會(huì )議某一時刻只能有一個人（會(huì )議主席/管理員）擁有對會(huì )議的完全操控權，而其他與會(huì )者只能進行和自己有關的相應操作。會(huì )議主席/管理員也可以隨時轉讓控制權給普通與會(huì )者。
會(huì )議結束后，用戶還可以通過web界面查詢會(huì )議的歷史記錄信息，以及下載收聽歷史會(huì )議的錄音信息等。
2.3 多媒體會(huì )議的信令流程
基于上述多媒體會(huì )議業務的實現流程，圖3給出了一個多媒體會(huì )議業務典型應用的信令流程，具體包括對于用戶創(chuàng )建會(huì )議、邀請與會(huì )成員、會(huì )議中的，文件演示、會(huì )議的錄制與會(huì )議的回放等信令流程的描述。

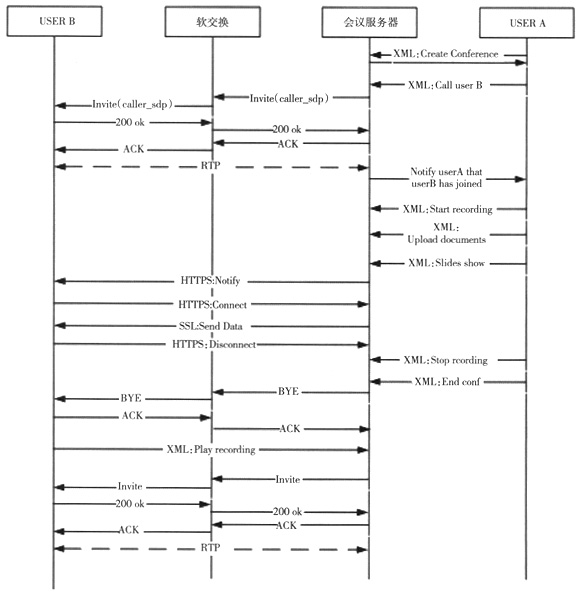

圖3 多媒體會(huì )議信令流程圖
流程簡要說明：
