NGI分組交換網的網絡(luò )規劃和性能評估

李露　唐寶民 2008/07/01

圖1　網絡(luò )規劃模型圖

　　首先是對所要規劃的網絡(luò )容量和性能進行測量和評估。網絡(luò )容量是指任何事件間隔內網絡(luò )所能承載的最大通信量；網絡(luò )性能是指網絡(luò )時延、吞吐量、網絡(luò )可用性等，仔細分析網絡(luò )容量和性能，設計到網絡(luò )的流量控制和路由選擇方法。

　　其次通過獲得的數據確定網絡(luò )拓撲結構，網絡(luò )體系結構，包括功能分層，各對等層實體間通信所遵守的協議以及路由配置方案。

　　常用的網絡(luò )體系結構主要有ISO/OSI、TCP/IP、SNA、DNA等，我們可以選用ISO/OSI體系結構，它發展比較成熟，是網絡(luò )技術發展的主流，可以體現出NGI的特點。

　　網絡(luò )拓撲結構主要是確定各種設備以什么方式相互連接起來，在設計時應該考慮網絡(luò )的規模，網絡(luò )的體系結構，所采用的協議，網絡(luò )設備類型，以及擴展和升級管理維護等方面的因素。網絡(luò )拓撲結構常使用層次化網絡(luò )結構，分為三層：

　　（1）主干層：主要由路由交換機、路由器等組成；

　　（2）轉接層：主要由交換機、路由器等組成；

　　（3）接入層：可由局域網方式、撥號方式等支持用戶連接入網。

　　再次是網絡(luò )估算。根據鏈路成本滿足最短路徑的方法，在一個MPLS網絡(luò )中配置路由文件。

　　第四是進行分析和評估。它的實施可以和其余的任務同時操作，這些任務包括成本計算、評估網絡(luò )質量參數（QoS、GoS、Delay）等。

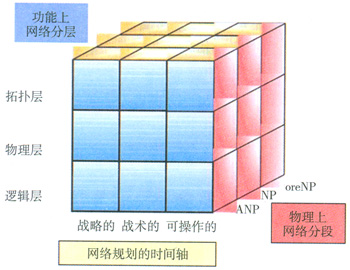

　　NGI分組交換網的網絡(luò )規劃的立體模型（見圖2）

圖2　網絡(luò )規劃的立體模型

　　從立體模型中可以看到：

　　（1）根據網絡(luò )功能可以將網絡(luò )規劃分為三層：拓撲層、物理層和網絡(luò )層。

　　其中邏輯層和物理層都是獨立的，網絡(luò )規劃任務需要被單獨完成，網絡(luò )層選擇IP網絡(luò )。但是無論如何，每一層之間都有一些相互關系。從網絡(luò )成本來看，最佳的通信集中在邏輯層，一個好的分布結構產生一個最佳的物理拓撲，物理層的更多的可用的網絡(luò )資源必須由網絡(luò )層提供，因此我們還需要考慮多層最優化問題。

　　從下一代因特網的角度考慮，物理層和使用像GMPLS路由協議的光交換網絡(luò )關系最密切，需要考慮到GMPLS路由器在邏輯層的配置，從邊緣路由到GMPLS核心路由要被物理距離限制，因此相應的關系可能要在設計兩層時被反復的考慮，但是分開來考慮邏輯和物理層設計。

　　（2）根據網絡(luò )規劃的時間順序可以將規劃過程分為三段：戰略規劃、戰術規劃和操作規劃。

　　戰術上的網絡(luò )規劃任務需要考慮到網絡(luò )的實施，他們研究中間的瓶頸，那些隨著未來服務和業務增加帶來的瓶頸，然后提出一個最佳網絡(luò )擴充相關的投資計劃。

　　戰略上的規劃是最抽象的設計任務，它主要研究的是通信網的戰略問題，以及長遠來看的相關服務。戰略規劃的范圍是，研究全部的新網絡(luò )的實施，以及新技術的介紹，或者網絡(luò )中的新服務。戰略上的網絡(luò )規劃通常模仿已經存在的網絡(luò )或者即將建設的網絡(luò )。

　　操作規劃需要詳細的設計網絡(luò )的知識，以及網絡(luò )管理任務相關的知識，因此，網絡(luò )規劃是網絡(luò )操作人員的任務。

　　（3）根據物理上的分布可以將網絡(luò )規劃分為三部分：ANP、SANP和CNP。

　　SANP是用戶接入網部分，因為它的地理位置寬泛而傳輸率低，所以是網絡(luò )規劃中最昂貴的部分。在傳統的PSTN/ISDN，這個要消耗總費用的80%。在下一代網絡(luò )中，我們使用光纖傳輸。CNP是核心網部分，ANP是接入網部分，它是SANP與CNP的橋梁，覆蓋不同的網絡(luò )區域，因此它需要不同型的設備和組織。大的接入網甚至被劃分成兩部分——LOWANP和UPANP。下一代接入網有很多種，比如基于DSL的寬帶比特流接入網。

3、網絡(luò )規劃和性能評估的工具

　　網絡(luò )規劃和性能評估的工具并沒有很清晰的界限，很多工具兼具網絡(luò )規劃和性能評估的功能。這些工具主要有四類：

　　（1）技術經濟綜合評估工具：這些工具能夠獲得較少的細節，它們主要評估的對象是所規劃網絡(luò )的一般特征，重點是覆蓋整個網絡(luò )。

　　（2）設計和優化工具：這種工具可以評估到較多的網絡(luò )細節，能夠考慮到網絡(luò )實體的詳細的特征，例如網絡(luò )片段。它也能夠評測到特別的技術。

　　（3）詳細的設計和配置：這類工具可以評估到更多的網絡(luò )細節部分，不能夠覆蓋整個網絡(luò )使用，可以對網絡(luò )細分的實體使用，例如評測系統的穩定性。

　　（4）分析和仿真工具：這類工具可以評估到最多的細節。它們不僅可以評估到整個網絡(luò )甚至可以照顧到每個網絡(luò )元素的行為。

　　3.1　分組交換網網絡(luò )規劃的工具

　　所有的規劃軟件或工具都需要包括下面幾個主要因素：能夠設計最小成本的網絡(luò )結構，能夠給出通信網絡(luò )的戰略規劃，通信網絡(luò )的技術規劃，能夠給出路由配置方案，計算出流量負荷、網絡(luò )容量，并能夠進行設備配置和資源的分布。

　　常用的網絡(luò )規劃工具有：

　　Networks IP：它能夠完成IP或者M(jìn)PLS多業務網絡(luò )的規劃和優化。Networks IP可以同時實現戰略和技術兩方面的規劃。它能夠設計網絡(luò )、通信建模、配置路由表、容量規劃、成本計算，給出LSP文檔和設備配置等，它是由DETECON Consultants開發的。

　　Networks ATM：它是用于規劃ATM網絡(luò )的工具。Networks ATM可以計算出每個位置的通信量，這個工具能夠完成全部的ATM網絡(luò )的設計，以及設備配置。

　　IP/MPLSView：它能夠針對IP和IP/MPLS網絡(luò )給出樹狀的解決方案。該軟件能在整個網絡(luò )規劃過程中，針對網絡(luò )的多個層，多個廠商，多協議環境做出過仿真，設計，配置以及性能管理。這個系統能夠使用直接的繪圖顯示和通過靈活的綜合的報告，提供簡明的確切的IP or IP/MPLS的路由配置，通道和接線視圖。

　　3.2　網絡(luò )性能評估的工具

　　當網絡(luò )的規劃和預算已經確定后，就需要使用網絡(luò )評估工具來確認和評估。主要是性能評估和仿真工具，能夠分析到每個網絡(luò )元素，每個網絡(luò )塊或者整個網絡(luò )。

　　一般情況下，我們可以將性能評估軟件分為兩類。第一種是仿真工具，第二種是優化軟件。對于合適的網絡(luò )結構，仿真工具能夠仿真出傳輸、路由、時延、損耗等等。優化軟件能夠評估出一個算法的精確性、最佳的路由方法。

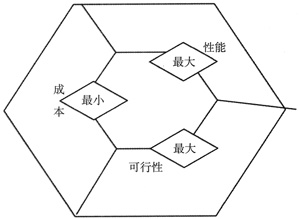

　　一個最優的網絡(luò )具有的特性是：具有最好的性能，可以具體的施行并且成本盡可能的小，如圖3所示。

圖3　最優網絡(luò )具有的特性

　　常用的優化軟件有：

　　GAMS：綜合數學建模系統是一個通過用數學編程來建立高水平的模型系統的軟件。它由一個語言編譯器和一個集成的高性能解決器組成。GAMS適應于大型的復雜的建模應用。使用該軟件能夠建立適應于各種新環境的大型模型。

　　CPLEX：具有高效率，實現快速和高收益的性能。ILOG CPLEX的數學優化技術能夠優化在資源配置方面的決策。它能夠使用數學規劃模型解決非常復雜的商業問題。先進的最優化算法促使用戶能夠更快的找到建模的解決方案。

　　常用的仿真軟件有：

　　OPNET：該軟件是適用于網絡(luò )建模和仿真，在通信行業中是最主要的環境之一。能夠用于設計和研究通信網絡(luò )，通信設備，協議等。它是具有很強的彈性和可測性的軟件。該軟件被許多世界上有聲望的研究機構使用于處理R&D程序。

　　MATLAB：該軟件是適用于技術上的處理、控制設計、信號處理和通信、圖像處理和圖像實驗以及測量。該軟件還能用于解決更多的其他的問題，并體現出其更強大的功能。

　　NS-2：它是開放式的資源仿真工具。該軟件能夠對網絡(luò )研究中不連續的事件進行模擬。能夠仿真TCP系統，路由選擇和有線或無線網絡(luò )的多點傳送協議。例如，Cantabria大學曾經使用NS-2仿真和模擬出REPOSIT系統。

4、結束語

　　本文說明了基于NGI技術的分組交換網的規劃過程。首先闡述了當前因特網的種種局限性，然后給出了下一代因特網的幾個關鍵技術，并介紹了我國NGI的發展現狀。接著提出了網絡(luò )規劃的方案，簡單介紹了網絡(luò )規劃的目標，詳細闡述了網絡(luò )規劃的兩個模型，線性模型分為四步，分別是對所要規劃的網絡(luò )流量進行測量和評估、確定網絡(luò )體系結構、網絡(luò )估算、分析和評估；立體模型給出了一個宏觀的規劃步驟。最后給出了具體的網絡(luò )規劃的工具，分為網絡(luò )規劃工具，網絡(luò )仿真和優化工具。文章考慮了技術層面的網絡(luò )規劃步驟，討論了多種規劃的工具。隨著下一代網絡(luò )的不斷發展，技術的不斷完善，不久的將來，下一代因特網絡(luò )的就會(huì )得到廣泛推廣。文中給出的規劃方案只是所有規劃方案中的一種，根據不同的網絡(luò )需求會(huì )有不同的規劃方案。
