IMS中的業務交互管理

趙耀 彭晉 魏冰 2008/07/02

• 盡可能減小因Service Broker的引入而對IMS核心網造成的影響；


• Service Broker必須采用靈活的架構以便能夠應付新業務之間的交互問題；


• 支持業務交互，即業務組合以及避免業務沖突；


• Service Broker應能夠管理IMS應用與非IMS應用之間的交互；


• 支持傳統智能網與IMS業務的交互；


• 支持不同接入方式的業務之間的交互，如UMTS、WiMAX、WLAN；


• 支持SIP與非SIP業務之間交互；


• 支持不同業務提供商的業務之間的交互；


• 支持由用戶配置、控制業務交互的方式。

圖1 集中控制

　　集中控制方式由一個ServiceBroker來協調控制所有業務之間的交互，S-CSCF把ServiceBroker視為AS，通過ISC接口與惟一的ServiceBroker聯系，Service Broker與AS之間的接口仍然是ISC接口，這種方式容易實現，但是Service Broker容易成為網絡(luò )中的瓶頸。

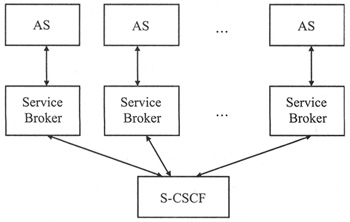

圖2 分布式控制

　　分布式控制方式為每一個AS都配置一個ServiceBroker，S-CSCF把每個ServiceBroker都視作AS，通過ISC接口與其交互。S-CSCF將請求觸發給ServiceBroker，AS執行完后，Service Broker可以向S-CSCF發送sFC（subsequent filter criteria）以指示S-CSCF該如何觸發接下來的業務，這樣Service Broker可以根據沖突關系，動態地將后續業務排除出業務鏈，這種方式可以解決集中式方式的瓶頸問題，但是實現較為復雜，控制流程也較難設計。

　　混合式控制結合了上述兩種方式，即有的ServiceBroker管理多個AS之間的業務交互，而有的ServiceBroker只和一個AS交互。在這種模式下，ServiceBroker不但要管理由它控制的AS之間的業務交互，還要管理屬于不同Service Broker的AS之間的業務交互。圖3（a）、（b）是兩種可能的實現方式。

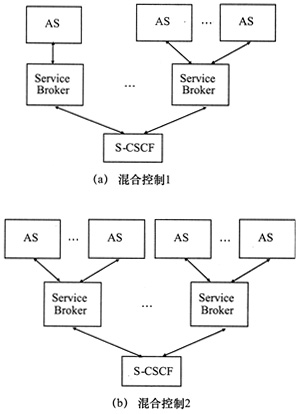

圖3 混合控制

　　3.3 交互流程改進

　　影響SCIM實際應用的重要原因之一是SCIM的處理流程并不規范和統一，這不僅使SCIM對于業務交互的處理范圍、處理方式都“無章可循”，而且SCIM與網絡(luò )中其他實體之間也難以互通。TR23.810中對部分實際遇到的交互問題提出了改進意見，這其中一部分改進可以由SCIM來完成，另一部分可以脫離SCIM，直接改進現網中的設備。

　　3.3.1 請求URI被修改的情況

　　SIP請求中的請求URI實際承擔著兩種角色：一是代表被服務的對象，被叫側S-CSCF根據請求URI中所指示的共有用戶標識進行iFC觸發；二是代表著會(huì )話的目的地址，S-CSCF根據請求URI所指示的共有用戶標識來進行路由，然而在業務觸發階段，某個AS可能改變了請求消息中的請求URI，結果S-CSCF將消息發往新的目的地，這導致后續本該被觸發的AS無法被正常觸發。因此，TR23.810建議將請求URI所承擔的這兩種角色分離，S-CSCF根據當前服務URI進行業務觸發，針對目的地URI進行呼叫路由。

　　3.3.2 對沖突業務劃分等價類

　　在一次會(huì )話中觸發的業務之間可能存在著沖突，通過在iFC中引入指示業務之間沖突關系的信息，可以避免互相沖突的業務被引入到同一個會(huì )話中。實現方法是將所有的iFC按照所觸發的業務間的相容關系劃分為若干個等價類，每條iFC中有專門的字段指示該iFC所屬的等價類，等價類之間可能存在沖突。S-CSCF在判斷是否觸發某條iFC之前，需要斷定是否有與該iFC所處等價類相沖突的某條iFC已經被執行，若已執行，則S-CSCF不能觸發目前的iFC。

　　此外，S-CSCF必須能夠判斷一個業務的觸發以及執行情況，以便確定沖突的業務是否已經執行。如果一個業務的iFC沒有被匹配，或者iFC匹配了，但是AS返回一個錯誤響應或者沒有返回響應，在這種情況下，S-CSCF視該業務執行失敗。另外，即使S-CSCF觸發了某個AS，并且AS也將請求消息返回給S-CSCF，也不能表明AS執行了該業務。因為AS是否執行還可能取決于與具體業務相關的用戶數據配置情況。為了判斷AS是否成功執行了業務，可以讓S-CSCF在觸發時添加一個標簽，如果AS成功執行，則在返回的請求消息中繼續保存該標簽，如果AS沒有執行，則在返回的請求消息中刪除該標簽，S-CSCF據此判定AS是否成功執行了業務，并判定下一個不相容的業務是否可以被觸發。

　　3.3.3 AS返回錯誤響應情況下的改進

　　當某個AS返回一個錯誤響應的時候，S-CSCF會(huì )立刻將響應送回主叫方，而不會(huì )繼續匹配剩下的iFC，后續原本可以執行的AS將由于之前AS的錯誤而失去了執行機會(huì )。然而在許多情況下，S-CSCF可以在前面的AS返回錯誤響應時，繼續觸發后續AS。為此，可以在iFC中設置某個選項，以決定在先前AS返回錯誤響應時是否還要繼續觸發，若要繼續觸發，則S-CSCF將根據原始的請求消息對下一條iFC進行匹配。

　　3.3.4 擴充SPT

　　目前的SPT定義了5個觸發點類型，然而某些業務的觸發需要考察終端的能力，例如CSI業務，為了解決這種情況下的問題，擴充了一個新的觸發點類型：終端能力。用戶在注冊過程中將終端能力通知S-CSCF，如果業務需要，S-CSCF可以檢查終端能力是否匹配。

　　3.3.5 攜帶觸發的業務信息

　　在一般情況下，一個AS中可以部署多個業務。iFC中只標明了應該觸發的AS的地址，而沒有指出具體業務名稱。這樣，當請求到達AS的時候，AS并不知道究竟該觸發哪一個業務。為此，將iFC中AS地址改為“業務名稱@AS”的形式，并將它放置于S-CSCF傳給AS消息的Route頭域中，AS根據業務名稱來觸發相應業務。

　　另外，如果用戶訂閱了一個AS中的多個業務，并且這些業務的iFC優先級是相鄰的，而S-CSCF針對每一個業務分別觸發一次，這樣消息將在S-CSCF與同一個AS之間來回多次，勢必造成不必要的延遲。因此可以考慮將原來各個業務的iFC歸并為一條，一次性觸發AS將多個業務執行完畢后返回給S-CSCF。為此，需要iFC添加一個項，指示AS中哪些業務應該被一次性執行以及執行順序。

4、結束語

　　業務交互問題是影響IMS實際部署和運營的一個重要問題。合理有效地解決業務交互問題，不僅可以快速、經濟地提供新業務，還可以減少業務之間的沖突，從正反兩方面共同提高用戶滿意度。但是，由于業務交互問題自身的復雜性，特別是業務沖突問題目前仍然處于研究階段，離實際應用還有一段距離。目前常采用的沖突檢測和解決方法仍然是通過人工方式識別沖突，然后修改業務邏輯或部署方式來解決，而業務協作方面的研究相對更為成熟，所以如何通過SCIM來組合已有業務能力，是目前的研究熱點之一。
