淺談嵌入式網絡(luò )視頻服務器的設計

洪莉　周德新　查燕 2009/06/18

　　嵌入式網絡(luò )視頻服務器是一種提供網絡(luò )視頻傳輸和共享的嵌入式設備，是為構建高可靠性的多媒體數字監控系統而設計開發的，廣泛應用于分布式的安全監控、交通監控和工業監控以及家庭監控、視頻會(huì )議、可視電話等眾多領域。每個網絡(luò )視頻服務器都有自己的IP地址和網絡(luò )接口，可隨時隨地直接接入網絡(luò )，獨立工作，無需專用軟件、專人管理，必將成為未來數字化監控系統的發展趨勢。

1.系統組成與工作原理

　　網絡(luò )視頻服務器系統的組成框圖如圖1所示。網絡(luò )傳輸模塊以MPC860T嵌入式處理器為核心處理器，完成網絡(luò )傳輸和視頻信號的實時控制功能，并采用嵌入式操作系統VxWorks作為系統的軟件平臺。視頻編碼模塊主要由視頻采集芯片和視頻壓縮芯片構成，完成信號的采集、A/D變換及壓縮。CODEC選用韓國Pentamicro公司的專用音視頻壓縮芯片AT2042。TI公司的視頻解碼器TVP5150為視頻采集芯片。系統初始化之后，PAL格式的模擬視頻信號由TVP5150轉換為ITU-R 656標準的數字視頻信號，再通過數據總線進入AT2042。AT2042對數字圖像信號以MPEG-4標準進行壓縮編碼，最后MPC860T將壓縮編碼后的數據流封裝成IP包，通過10/100Mbps以太網接口送入Internet。

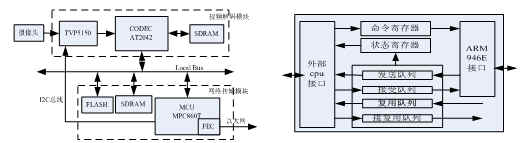

　　　　　　　　　　圖1 系統框圖 　　　　　　　　圖2 AT2042與CPU的通信機制

2.視頻編碼模塊

　　視頻編碼模塊的核心是Pentamicro公司生產的AT2042，它是一個內置微控制器ARM946E的雙通道音視頻編解碼芯片，可支持MPEG-4/2/1和JPEG標準的視頻壓縮編碼，具有畫面縮放、顏色數據格式變換、噪聲抑制濾波等功能。AT2042能直接與IBM、Motorola、ARM、Xscale和Axis等多種CPU接口，無需其它附加電路。MPC860T對AT2042的控制和訪問可通過AT2042的狀態寄存器和命令寄存器以及四個輸入輸出隊列：發送/接收隊列,復用/解復用隊列。AT2042與CPU的通信機制如圖2所示:

　　AT2042與CPU的通信實現情況如下：CPU通過命令寄存器來控制內置微控制器ARM946E的操作狀態；通過狀態寄存器來檢查AT2042內部各個FIFO的操作狀態；通過接收隊列給AT2042發送各種配置參數，以及所有內置微控制器ARM946E所需要的相關參數；通過復用隊列將壓縮編碼后的比特流讀出；通過解復用隊列將需解碼的比特流寫入AT2042；AT2042通過發送隊列向CPU發送自己的各種內部狀態信息及數據。

3.網絡(luò )傳輸模塊

　　3.1 MPC860T最小系統設計

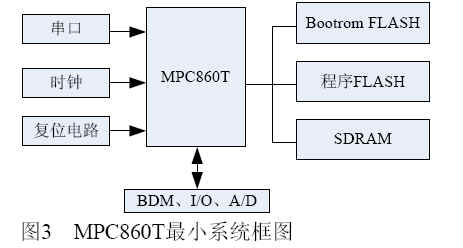

　　MPC860T是Motorola公司的高性能的32位PowerPC嵌入式處理器,有三個主要的功能模塊：嵌入式的PowerPC內核、RISC通信處理模塊(CPM)和系統接口單元(SIU)。MPC860有兩個CPU：PowerPC和32位RISC。PowerPC執行高層代碼，RISC處理實際通信的低層功能，2個處理機互相配合工作。這種雙處理器構架，分擔了主CPU的工作量，提高了處理效率，同時降低了芯片功耗，特別適合于各種通信及控制領域的嵌入式應用。MPC860T最小系統如圖3所示，包括MPC860T、時鐘電路、復位電路、SDRAM、FLASH、RS232口和BDM口等部分。


　　3.1.1 電源

　　電源作為一個系統的能量提供者，在整個系統設計中成為必不可少且至關重要的一個環節。MPC860T的工作電壓為3.3V，需提供一個3.3V/1A的直流穩壓電源給CPU及外圍電路。采用外接電源適配器完成AC 220V到DC 5V的轉換，DC 5V到 DC 3.3V的轉換由高度集成的TI電源模塊TPS75233來完成。

　　3.1.2 時鐘電路

　　MPC860時鐘系統為所有片上或片外設備提供不同的時鐘。MPC86OT一共有兩個參考時鐘源，一個是其工作頻率的晶振，連接EXTCLK腳，一個是32KHz的晶體，連接EXTAL和XTAL腳。設計中，兩個外部時鐘源都用到了。EXTCLK外接一個5MHz的晶體振蕩器作為SPLL的參考時鐘源，在EXTAL和XTAL之間接一個32.768KHz的晶體作為實時時鐘的參考時鐘源。系統啟動初始化完成進入穩定的工作狀態時，通過配置PLPRCR使得倍頻因子MF＝10，即MPC860T的正常工作頻率是50MHz。

　　3.1.3 復位模塊

　　MPC860T包括上電復位、外部硬復位、內部硬復位、JTAG 復位、外部軟復位和內部軟復位。復位電路采用MAX811T來實現。上電和人工按鍵均可產生復位信號，其中/RESET端口接MPC860T的/PORESET，由/RESET產生復位信號復位處理器。由SN74LVTH125芯片組成的電路提供/HRESET和/SRESET復位功能。手動按下按鍵連接芯片/OE控制三態門的輸出使能時，低電平輸出到/HRESET或/SRESET，MPC860T響應復位動作。正常狀態下，輸出呈現高阻狀態。硬件復位字電路使用一片SN74LVC16244A來實現。

　　3.1.4 存儲系統設計

　　MPC860T的存儲控制器最多可以控制8個存儲體或外圍設備，支持GPCM (general purpose chip select machine)和UPM(User programmable machines)兩種方式，可提供與SRAM，EPROM，FLASH，DRAM，SDRAM等設備的無縫連接。GPCM提供與EPROM，SRAM，FLASH以及其他的外設的無縫連接，UPM則常常用于SDRAM以及猝發式SRAM的控制與連接。Flash存儲器是一種電可擦除、可重寫的存儲設備。Bootrom Flash采用512Kbyte的SST39VF040。Bootrom主要作用是引導及初始化CPU，以及引導單板程序。BSP（Board Support Package）就是燒寫在Bootrom里的。MPC860T復位之后自動使/CS0有效，故Bootrom的片選信號為/CS0。程序Flash主要是存放網絡(luò )協議、應用程序、配置監控程序。采用4Mbyte的程序Flash，片選信號為/CS1。

　　考慮存儲容量、功耗等因素，數據存儲器多選高速動態隨機存儲器SDRAM。Micron公司生產的MT48LC4M16A2作為SDRAM芯片，組織形式為1M X 4 bank X 16位，總容量為64Mbit，采用3.3V供電，支持的最高頻率為133MHz。由于其數據總線為16位，因此系統選用兩片并聯構成32位。SDRAM與MPC860T的連接框圖如圖4所示。

圖4 SDRAM與MPC860T的連接框圖

　　SDRAM的CLK信號由MPC860T的輸出時鐘CLKOUT驅動，/WE、/RAS和/CAS信號分別由UPMA的GPLA1～GPLA3產生。SDRAM的A10引腳要復用于SDRAM的刷新控制，因而必須與GPLAO相連（由于不方便連線圖中未畫出），因為MPC860T的GPLAO可以通過編程實現控制信號與地址信號的復用。MT48LC4M16A2內部有12條行地址和8條列地址，行地址為高位地址，列地址為低位地址，而外部?jì)H有12條地址信號A0～A11。這就需要對UPM對地址進行復用。MPC860T支持內部地址復用，可以通過UPM的RAM字中的AMX位進行配置，同時將OR寄存器中的SAM位同時進行配置。相關寄存器配置為：BR2＝Ox0000081，說明：32位寬，無奇偶校驗，無寫保護，選擇UPMA，基地址00000000；OR2＝OxFF000A00，說明：16Mbyte容量，地址復用。

　　3.2 網絡(luò )接口

　　經壓縮的視頻流由MPC860T封裝成IP包后，通過網絡(luò )接口送入Internet。采用MPC860T的FEC（Fast Ethernet Controller）加上物理層芯片以及脈沖變壓器構造一個10/100M以太網接口，由此實現上述功能。FEC提供一個標準的MII接口，MPC860T主要完成MII接口層以上的功能，而MII以下的物理層主要通過專用的物理層芯片實現。

4.系統的軟件設計

　　軟件設計包括：VxWorks操作系統的內核生成和VxWorks下驅動程序與應用程序的開發。VxWorks是美國Wind River System公司推出的嵌入式實時開發環境，它是專門為嵌入式系統設計開發的可裁減、高性能的操作系統。為了發揮VxWorks的功能并設計出可靠、高效的嵌入式系統，還用到Tornado集成開發環境。TornadoII就是Wind River公司推出的為了開發VxWorks應用系統提供的集成開發環境，提供一種有效的方式開發嵌入式實時應用程序，同時對目標機系統的影響做到最小。

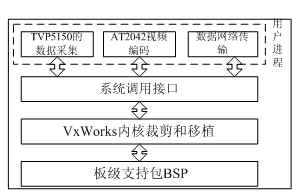

圖5 軟件結構框圖

　　本系統中軟件的架構如圖5所示，主要包括：

　　1）硬件底層驅動程序，包括BSP的開發、操作系統的裁剪和移植、文件系統的開發和應用等。設備驅動程序是直接控制設備操作的程序，也是設備上層的一個軟件接口，功能是對I/O進行操作。只要系統訪問設備就會(huì )調用驅動，從這一點可以看出，驅動程序不能自動執行，只能被系統或應用程序調用。設備驅動程序通常包含六個主要功能：對設備進行初始化、打開設備操作、關閉設備操作、從設備上接收數據并提交給系統、把數據從主機上發送給設備和對設備進行控制操作。

　　2）應用程序的設計，它包括以下三個模塊：TVP5150的數據采集、視頻編碼、數據的網絡(luò )功能。其中TVP5150的數據采集模塊包括對TVP5150初始化，工作參數和反饋狀態信息的設置等。視頻解碼模塊除了完成對AT2042的驅動，還為上層應用提供配置管理接口。網絡(luò )功能模塊包括音視頻編碼數據的網絡(luò )傳輸和網絡(luò )服務功能等子模塊。

5.結束語

　　本文作者創(chuàng )新點是采用MCU+CODEC的硬件結構，較其他的采用DSP單芯片的系統，具有系統集成度高，體積小、功耗低、性能穩定等優點。并且，作為MCU的MPC860T內部集成有FEC，使硬件設計更簡單。同時， VxWorks嵌入式操作系統的采用使系統具有很好的實時性。相信網絡(luò )視頻服務器在當今網絡(luò )時代將有廣闊的應用前景。
