通過改善視頻和編解碼器接口降低DVR系統成本
2010/01/25

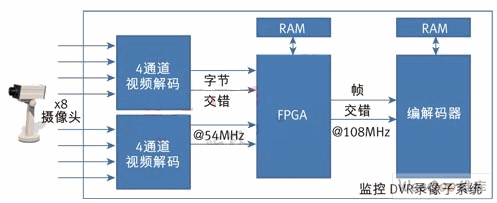

在過去幾年中，視頻監控錄像設備的性能得到了極大提升。借助新的硅器件產品，監控 DVR 設計人員可以創(chuàng )建全幀速率的多通道捕捉、壓縮和回放系統，支持高質量和高分辨率視頻，且價格合理。監控 DVR 系統質量和性能的進步，主要取決于兩個關鍵因素：圖1：使用FPGA進行未壓縮視頻格式轉換的子系統
因為大多數多通道視頻解碼器不支持幀交錯數據格式，而這種格式恰恰對于編解碼器是最佳的，或是在某些情況下是必須的，因此需要用FPGA來轉換數據。這是個令人滿意的解決方案，但是FPGA
增加了設計的成本和復雜性。如果視頻解碼器可提供幀交錯數據，FPGA就可以完全從子系統中移除。
為了應對這個挑戰并降低集成成本，科勝迅系統公司新近推出8通道視頻解碼器CX25838和CX25858，可提供幀交錯輸出并與監控DVR中普遍使用的編解碼器兼容。圖2顯示了當帶有幀交錯輸出的CX25838
發送到圖1所示子系統時，子系統結構圖是如何改變的。

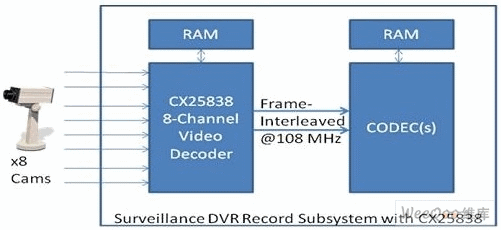

圖2：帶幀交錯輸出的基于 8 通道視頻解碼器的子系統
8通道架構和幀交錯輸出可幫助錄像子系統實現可能最高水平的集成，由于不再需要FPGA和 4通道解碼器，所以可以將元件數量減少到2個。這不僅節省了成本，還節省了寶貴的板上空間。那么，該產品的靈活性怎樣呢？雖然FPGA和可編程邏輯為定制化提供了最廣泛的選擇，但是CX25838也非常靈活。為了處理各種系統要求，CX25838
能夠輸出各種分辨率和幀速率。CX25838上有4條專用8位視頻I/O總線。圖3說明了CX25838 的一條8位視頻輸出總線上的幀交錯數據格式的例子。
CX25838為監控DVR設計人員提供機會(huì )，通過提供幀交錯數據實現編解碼器效率最大化，而不采用昂貴的FPGA或可編程邏輯。它還通過提供各種分辨率和幀速率，在一系列產品*享系統架構，提供規模優勢的能力。例如，低成本DVR可采用一個編解碼器以全幀速率壓縮16個CIF分辨率通道，這可通過一條8位總線實現。其他解決方案可能需要每個編解碼器以全幀速率壓縮4個D1分辨率通道。還有些可能需要降低幀速率的D1
分辨率(在圖3中并未體現，但是在CX25838上可以實現)。

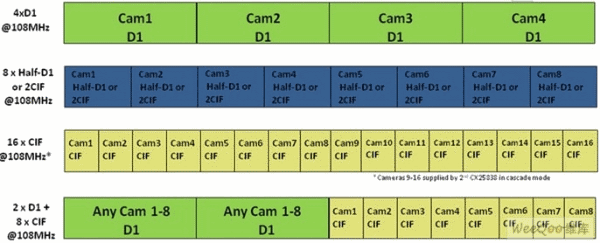

圖3 ：來自 CX25838 的字節寬總線幀交錯輸出
具有幀交錯輸出的解碼器可實現與編解碼器的直接連接，并為系統設計人員提供很大的靈活性，從而實現設計的差異化和規模化。隨著視頻DVR繼續增加各種特性和功能，具有幀交錯輸出的視頻解碼器，代表了向增加監控DVR系統效率和降低系統成本邁進的關鍵一步。
