智能視頻監控技術及其應用分析

2010/08/03

1.引言

　　隨著計算機、網絡(luò )、信息與通信、音視頻編解碼、流媒體等技術的日趨成熟與完善，在安防市場巨大的需求推動下，視頻監控技術正在向著數字化、網絡(luò )化、智能化的方向發展，視頻監控由目視解釋轉變?yōu)樽詣?dòng)解釋是視頻監控技術的飛躍，也是安防技術發展的必然。

　　在2008年北京安防展上，一批視頻監控前端設備廠家分別展出了各自的智能視頻監控產品，標志著智能視頻監控技術已經從概念轉化為產品，并逐步進入實際應用。本文結合智能視頻監控應用系統開發與部署的經驗，對智能視頻監控技術及其應用現狀與前景進行分析。

2.智能視頻監控技術

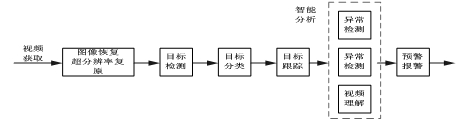

　　智能視頻監控技術源自計算機視覺與人工智能的研究，它的主要研究目標是利用計算機視覺技術、圖像視頻處理技術和人工智能技術對監控視頻的內容進行描述、理解和分析，并能根據分析的結果對視頻監控系統進行控制，從而使視頻監控系統具有較高層次的智能化水平。圖1給出了一個典型的智能視頻監控系統的基本工作流程。

智能視頻監控系統工作流程

圖1:智能視頻監控系統工作流程

　　智能視頻分析模塊獲取視頻序列后，首先通過圖像恢復或超分辨率復原技術提高圖像質量，然后對場景中的目標進行檢測、分類和跟蹤，進而實現視頻內容的分析理解，包括場景中的異常檢測、人的身份識別以及視頻內容的理解描述等。最后根據設定的規則產生報警，進而觸發后續業務處理。各步驟介紹如下：

　　1. 目標檢測將輸入的視頻圖像中變化劇烈的圖像區域從圖像背景中分離出來，它處于視頻監控技術的前端，是各種后續處理的基礎。目前，算法主要包括背景減法、相鄰幀差法和光流法等。

　　2. 目標分類利用一些圖像特征值實現目標類型（一般是人和車）的甄別。用于目標分類的特征有空間特征和時間特征兩種，空間特征包括目標輪廓、目標尺寸、目標紋理等，時間特征包括目標大小的變化、運動的速度等。

　　3. 目標跟蹤依據目標及其所在的環境，選擇能唯一表示目標的特征，并在后續幀中搜索與該特征最匹配的目標位置。常用的跟蹤算法包括：基于特征的跟蹤算法，基于3D模型的跟蹤，基于主動輪廓模型的跟蹤以及基于運動估計的跟蹤等。

　　4. 智能分析。它位于智能視頻監控的高級階段，是實現視頻監控智能化的關鍵。包括異常檢測、身份識別及視頻內容理解等：

　　異常檢測中典型的異常包括用戶定義的異常情況和非常規事件，檢測方法分為基于模型的方法和基于分類器的方法；

　　身份識別包括人臉識別和步態識別；

　　視頻內容理解是指在對序列進行低級處理的基礎上，對場景中的事件進行分析和識別，用自然語言等加以描述。

　　根據目前智能視頻分析技術的成熟度，智能視頻監控應用場景主要包括人數統計、車牌識別、事件檢測和視頻診斷等。

　　人數統計：統計穿越入口或指定區域的人或物的數量。例如可為商場統計每天的客流量。

　　車牌識別：識別車輛的形狀、顏色、車牌號碼等特征，并反饋給監控者。此技術可應用于車輛黑名單追蹤。

　　事件檢測：對視頻進行周界監測與異常行為分析。異常行為包括雙向越界、單向越界、進入禁區、離開禁區、徘徊、無人值守、驟變、人員聚集、煙霧檢測、快速運動、逆行、打架等事件。

　　視頻診斷：對視頻圖像出現的雪花、滾屏、模糊、偏色、畫面凍結、增益失衡和云臺失控等常見攝像頭故障做出準確判斷并發出報警信息。該技術可應用于平安城市的建設中，自動檢測攝像機的狀態，從而減輕維護人員的工作強度。

3.智能視頻監控應用

　　3.1 智能視頻監控產品形態

　　根據智能視頻分析模塊所處的位置可將智能視頻監控產品分為兩種形態：前端智能和后端智能。其中，前端智能通過DSP方式實現，將智能視頻分析算法加載在視頻服務器、數字硬盤錄像機、網絡(luò )攝像機等前段設備中，對攝像頭采集的視頻數據直接進行分析。由于利用了DSP強大的硬件處理能力，同時前端設備的架設針對具體的智能視頻分析算法優化，從而提高了視頻分析準確率，因此目前智能視頻監控產品多為前端智能。后端智能通過純軟件實現，運行于普通PC或服務器上，構成視頻分析服務器。視頻分析服務器獲取壓縮的視頻流后，對視頻進行解碼、分析和處理。后端智能的優勢在于可以方便的與其它視頻監控應用軟件融合，而且不需要對已有的前端設備進行替換升級，保護原有投資，同時智能視頻分析單元可被多路視頻分析分時復用，降低整個系統的投入。但后端智能受限于視頻分析服務器的處理能力，而且已有前端設備的架設往往不滿足智能視頻分析的要求，導致視頻分析的準確率較低。

　　3.2 智能視頻監控系統實施

　　隨著智能視頻監控產品日漸成熟，智能視頻監控技術開始在視頻監控系統中逐步應用，大大提高了視頻信息的價值。但是，要充分發揮智能視頻監控技術在視頻監控系統中的作用，卻不是想象中那么簡單，主要面對以下幾點挑戰。
　　
　　智能視頻監控技術運用數學模型來描述真實世界，并試圖利用數學模型來分析視頻數據，但是實際環境比數學模型要復雜得多，智能視頻分析受到諸多因素的干擾而影響其檢測準確率，存在較大程度的漏報和誤報，當漏報和誤報達到一定比例，視頻檢測就失去了它的意義。智能視頻監控產品生產廠家針對各種實際應用環境，對算法進行了大量的優化以排除干擾，提高了智能視頻檢測的準確率，但是實際應用環境千差萬別，生產廠家要對各種環境進行優化，勢必增加研發成本與產品版本管理的負擔。
　
　　由于前端設備架設環境對智能視頻分析的影響，在安裝前端設備時，需要根據智能視頻監控應用場景，針對性的架設。如進行人流或者車流統計時，攝像機視角與人或車行進方向垂直會(huì )達到比較好的分析效果；而應用在車牌識別時，攝像機視角又需要能夠從正面拍攝到車牌，并且選擇攝像機時要考慮低照度、逆光、車速等因素。不同的應用場景對目標對象在整個視頻中的比例或者像素也有相應要求。
　　所有的這些要求，需要施工調試人員對智能視頻分析應用場景有比較深入的了解，在施工時針對性的選型和架設前端設備，不斷的調試以達到最佳分析效果。因此，智能視頻監控系統的施工要求比普通視頻監控系統要高很多。
　　
　　前文描述了智能視頻監控的若干主要應用場景，而用戶的需求并不局限于這些場景，常常是上述幾種應用場景的混合，或者介于幾個應用場景之間，如何選擇智能視頻分析的算法和產品形態滿足用戶的需求，是智能視頻監控系統開發的主要問題。同時，由于智能視頻分析主要是檢測視頻中的事件，并不提供這些事件的統計分析，也就是說，如何進一步挖掘智能視頻分析檢測到的事件信息的價值，以此為基礎開發出更高層次的增值應用，是推動智能視頻監控廣泛應用的關鍵，也是智能視頻監控應用系統開發的關鍵。
　　
　　基于智能視頻監控技術，可以提出很多實用性很高的應用，但是這些應用用于實戰時，卻暴露出技術的局限。以攝像機自動接力為例，環境中如果只有一個移動目標，智能視頻分析可以很快的定位到移動目標，并實施跟蹤，攝像機之間的接力跟蹤也得以實現，但是一旦環境中不只一個移動目標，單純的依靠智能視頻監控技術，并不能確定要跟蹤的目標。而且，由于攝像機跟蹤時需要快球的配合，而各種快球的性能指標并不相同，快球能否保持與智能視頻分析發出的跟蹤指令一致，也是智能視頻跟蹤進入實戰的障礙。
　　
　　很明顯，具備智能視頻監控能力的前端設備價格會(huì )高出不少，其直接影響是增加了系統建設成本。但是，增加系統建設成本的不只是前端設備價格，還有工程施工要求提高帶來的成本增加。如上文所述，不同的應用場景對前端設備的架設有不同的特殊要求，這就導致攝像機可能只能為專門的應用場景使用，如車流統計和車牌識別就不能用相同的攝像機，如果在路口要實現兩種應用場景，必須安裝兩個攝像機才能滿足要求；在智能視頻跟蹤應用中，需要兼顧全局與局部，就必須在相同區域安裝至少兩個攝像機，對快球也有特殊要求；而某廠家的煙霧檢測產品，為提高檢測的準確率，設計了專門的雙鏡頭攝像機。智能視頻監控系統建設的方方面面都可能帶來建設成本的增加。

　　盡管面對不少挑戰，智能視頻監控系統還是在某些領域逐漸進入實用。針對這些挑戰，要建設實戰的智能視頻監控系統，除了用戶的應用需求外，還需要考慮監控場景的復雜程度、監控環境、以及算法選用和參數的合理設置等。此外，合理選擇攝像機及其安裝位置與角度，也是非常重要的。在智能視頻監控系統的開發與實施中，應注意以下四點：
　　
　　前端智能和后端智能各具有缺點，前端智能和后端智能具有各自適用的場景，因此，在搭建視頻監控系統時，應清楚兩者的區別，從而進行合適的選擇。一般而言，對于分析實時性強或者算法對環境要求高的應用場景，如火車軌道闖入、非法拋灑物等，應選擇前端智能；若算法對環境的要求不苛刻，可采用后端智能，從而減少資金的投入，視頻診斷是后端智能的最好應用。
　　
　　合理選擇攝像機及其安裝位置與角度，是為了在條件允許的情況下盡量降低監控場景的復雜度，凸出有效的信息。對于不同的應用場景，攝像機的選用及安裝過程是不同的。對于人數統計，攝像頭的角度要求很重要，應盡量垂直于人的頭部。通常來講，當攝像頭垂直向下對著行人頭部時，由于遮擋較少，統計精度較高。而當攝像頭角度接近水平時，由于行人互相遮擋，難度較大。對于車牌識別，應選用清晰度高、信噪比大、低照度功能的攝像機。同時，為了降低環境光照對攝像機成像的影響，還應選用補光燈。除此之外，攝像機的架設高度、位置也直接影響到車牌的識別效果。對于事件檢測，大俯視覺角度會(huì )有較好的檢測效果，同時檢測的目標大小也要滿足檢測算法的要求。由此可見，對于智能視頻監控系統，現場施工調試是比較繁瑣的，但同時這也是比較重要的，它關系到智能視頻監控系統的檢測準確率。
　　
　　智能視頻技術運用數學模型來描述真實世界，并試圖利用數學模型來分析視頻數據，因此，在設計智能視頻監控系統時，應選擇與監控場景最吻合的數學模型，保證檢測的精度。如，對于無人值守應用，可選用移動偵測、人數統計及人物出現等算法。其中，移動偵測算法無法區分人或物，而且畫面中稍微有動靜就會(huì )產生告警，因此會(huì )存在大量的誤報；人數統計算法只能統計進入區域或離開區域的人數變化情況，無法檢測區域中是否有人存在，因此會(huì )有大量的漏報情況發生。因此，人物出現算法更適合無人值守應用。同時，選用了一種分析算法后，也應不斷調整監控環境和調試算法參數，如目標尺寸的大小、檢測靈敏度、畫面搜索范圍等，從而使得監控環境與智能分析技術內部的數學模型達到最大的一致性。
　　
　　智能視頻技術經過多年的研究，有些算法已相當成熟，但如何發揮其最大優勢，尋求更多的應用模式還需進一步的探討和嘗試。如PTZ跟蹤，算法已比較成熟，在演示系統中能獲得較好的效果，但在實際應用中由于檢測場景復雜，畫面中人員過多，導致攝像頭無法定位需跟蹤的人員，因此在實際應用中還無法推廣此項業務。對于車牌識別，車牌黑名單跟蹤是車牌識別的常見應用模式，除此之外，還可以將識別出的同一車牌的攝像頭聯系起來，形成車牌識別新的應用模式：車輛跟蹤。總之，市場需求是智能視頻監控發展的強大推動力，只有立足技術，面向市場，發掘應用，智能視頻監控才能得到廣泛應用。

4.結束語

　　智能視頻監控技術進入實用，極大提高了視頻信息的價值，具有傳統視頻監控無法比擬的優勢，但是因為該技術尚欠缺成熟度和穩定性，集成商智能視頻監控系統建設施工經驗不足，它投入實戰還面臨不少挑戰。經驗告訴我們，解決問題的方法總是比問題多，面對這些挑戰，一方面，我們可以依靠技術的進一步發展來解決，單純技術不能解決的問題，可以輔以非技術手段解決；另一方面，我們可以依靠智能視頻監控系統建設施工經驗的積累。智能視頻監控系統的應用剛剛起步，它所發掘的視頻信息價值已經為用戶帶來全新的視頻監控體驗，面對巨大的市場需求，智能視頻監控系統應該同時也有能力為用戶創(chuàng )造更大的價值。
