組播技術及應用系統的實現

呂秋云 2002/01/30

一、引言

1.1、 問題的引出

　　近年來，隨著網絡(luò )技術的發展，使得各種單一媒體相繼成為網絡(luò )傳輸中的數據，進而各種媒體的融合使得網絡(luò )多媒體運用層出不窮。目前，在Internet上產生了許多新的應用，其中不少是高帶寬的多媒體應用，譬如網絡(luò )視頻會(huì )議 (可視化IP電話會(huì )議系統)、網絡(luò )音頻/視頻廣播、多媒體遠程教育、遠程會(huì )診，而傳統網絡(luò )最初是為數據傳輸而設計的，是典型的點點通信模式，是為保證數據可靠傳輸而設計的，所用的傳輸協議多為點到點的協議。其所具有的特點將增加網絡(luò )發送負載，帶來網絡(luò )延時。這就帶來了帶寬的急劇消耗和網絡(luò )擁擠問題。為了緩解網絡(luò )瓶頸， 人們提出各種方案：增加互連帶寬，改變網絡(luò )流量結構，IP組播技術等等，其中，IP組播技術有其獨特的優越性——在組播網絡(luò )中，即使用戶數量成倍增長，主干帶寬不需要隨之增加。

　　組播技術可形象的描述如下：　

　　假設一個企業分布于各地的子公司（兩個以上）之間需要通過Internet進行實時的交換信息(數據，聲音，圖像)，他們的計算機可能不屬于同一物理網絡(luò )，甚至不屬于同一自治系統，這種通信的特點是“多點”式的。子公司發出的數據希望其他子公司都能收到，而總部發出的指示全體子公司都應收到。這種多點通信方式為組內廣播，即組播技術，也稱多播技術，多目網關技術。

1.2、TCP/IP傳送方式

　　組播技術是TCP/IP傳送方式的一種。在我們討論組播技術之前先來看看TCP/IP傳送方式。TCP/IP傳送方式有三種：?jiǎn)尾ィ瑥V播，組播。

　　單播（Unicast）傳輸：在發送者和每一接收者之間需要單獨的數據信道。 如果一臺主機同時給很少量的接收者傳輸數據，一般沒有什么問題。但如果有大量主機希望獲得數據包的同一份拷貝時卻很難實現。 這將導致發送者負擔沉重、延遲長、網絡(luò )擁塞；為保證一定的服務質量需增加硬件和帶寬。

　　組播（Multicast）傳輸：它提高了數據傳送效率。減少了主干網出現擁塞的可能性。組播組中的主機可以是在同一個物理網絡(luò )， 也可以來自不同的物理網絡(luò )（如果有組播路由器的支持）。

　　廣播（Broadcast）傳輸：是指在IP子網內廣播數據包，所有在子網內部的主機都將收到這些數據包。 廣播意味著網絡(luò )向子網主機都投遞一份數據包，不論這些主機是否樂(lè )于接收該數據包。然而廣播的使用范圍非常小， 只在本地子網內有效，因為路由器會(huì )封鎖廣播通信。廣播傳輸增加非接收者的開銷。

二、組播技術

2.1、組播技術的原理

　　組播是一種允許一個或多個發送者（組播源）發送單一的數據包到多個接收者（一次的，同時的）的網絡(luò )技術。 組播源把數據包發送到特定組播組，而只有屬于該組播組的地址才能接收到數據包。組播可以大大的節省網絡(luò )帶寬， 因為無論有多少個目標地址，在整個網絡(luò )的任何一條鏈路上只傳送單一的數據包。 它提高了數據傳送效率。減少了主干網出現擁塞的可能性。組播組中的主機可以是在同一個物理網絡(luò )， 也可以來自不同的物理網絡(luò )（如果有組播路由器的支持）。

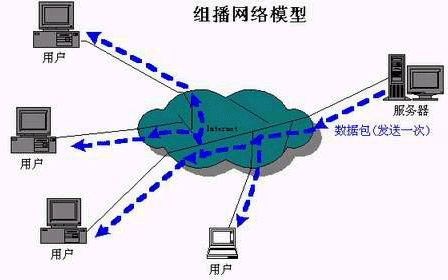

　　其網絡(luò )模型如下圖所示：

2.2、實現組播技術的前提條件

　　實現IP組播傳輸，則組播源和接收者以及兩者之間的下層網絡(luò )都必須支持組播。這包括以下幾方面：

　　* 主機的TCP/IP實現支持發送和接收IP組播；

　　* 主機的網絡(luò )接口支持組播；

　　* 有一套用于加入、離開、查詢的組管理協議，即IGMP（v1,v2）；

　　* 有一套IP地址分配策略，并能將第三層IP組播地址映射到第二層MAC地址；

　　* 支持IP組播的應用軟件；

　　* 所有介于組播源和接收者之間的路由器、集線器、交換機、TCP/IP棧、防火墻均需支持組播；

2.3、組播地址

　　在組播通信中，我們需要兩種地址：一個IP組播地址和一個Ethernet組播地址。其中，IP組播地址標識一個組播組。 由于所有IP數據包都封裝在Ethernet幀中，所以還需要一個組播Ethernet地址。為使組播正常工作， 主機應能同時接收單播和組播數據，這意味著主機需要多個IP和Ethernet地址。 IP地址方案專門為組播劃出一個地址范圍，在IPv4中為D類地址，范圍是224.0.0.0到239.255.255.255， 并將D類地址劃分為局部鏈接組播地址、預留組播地址、管理權限組播地址。

　　局部鏈接地址：224.0.0.0～224.0.0.255，用于局域網，路由器不轉發屬于此范圍的IP包；

　　預留組播地址：224.0.1.0～238.255.255.255，用于全球范圍或網絡(luò )協議；

　　管理權限地址：239.0.0.0～239.255.255.255，組織內部使用，用于限制組播范圍；

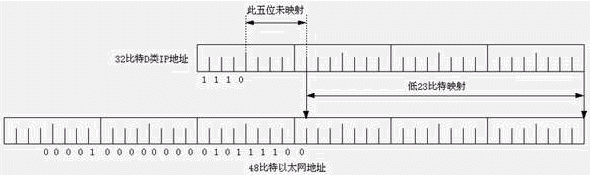

　　D類地址的最后28比特沒有結構化，即沒有網絡(luò )ID和主機ID之分。響應某一個IP多播地址的主機構成一個主機組，主機組可跨越多個網絡(luò )。主機組的成員數是動態的，主機可以通過IGMP協議加入或離開某個主機組。IP多播地址影射到以太網地址的方法見下圖。因為IP多播地址的高5位未影射，因此，影射的以太網地址不是唯一的，共有32個IP多播地址影射到一個以太網地址。

2.4、組播協議：

　　組播協議主要包括組管理協議（IGMP）和組播路由協議（密集模式協議（如DVMRP，PIM-DM）、稀疏模式協議（如PIM-SM，CBT） 和鏈路狀態協議（MOSPF））

　　* 組管理協議IGMP

　　主機使用IGMP通知子網組播路由器，希望加入組播組；路由器使用IGMP查詢本地子網中是否有屬于某個組播組的主機。

　　* 加入組播組

　　當某個主機加入某一個組播組時，它通過“成員資格報告”消息通知它所在的IP子網的組播路由器，同時將自己的IP模塊做相應的準備， 以便開始接收來自該組播組傳來的數據。如果這臺主機是它所在的IP子網中第一臺加入該組播組的主機， 通過路由信息的交換，組播路由器加入組播分布樹。

　　* 退出組播組

　　在IGMP v1中，當主機離開某一個組播組時，它將自行退出。組播路由器定時(如120秒) 使用“成員資格查詢” 消息向IP子網中的所有主機的組地址（224.0.0.1）查詢，如果某一組播組在IP子網中已經沒有任何成員， 那么組播路由器在確認這一事件后， 將不再在子網中轉發該組播組的數據。與此同時，通過路由信息交換， 從特定的組播組分布樹中刪除相應的組播路由器。 這種不通知任何人而悄悄離開的方法， 使得組播路由器知道IP子網中已經沒有任何成員的事件延時了一段時間，所以在IGMP v2.0中，當每一個主機離開某一個組播組時， 需要通知子網組播路由器，組播路由器立即向IP子網中的所有組播組詢問，從而減少了系統處理停止組播的延時。

　　* 組播路由協議

　　要想在一個實際網絡(luò )中實現組播數據包的轉發，必須在各個互連設備上運行可互操作的組播路由協議。 組播路由協議可分為三類：密集模式協議（如DVMRP，PIM-DM）、稀疏模式協議（如PIM-SM，CBT） 和鏈路狀態協議（MOSPF），下面分別介紹各個協議的工作原理。

　　* 距離向量組播路由協議（Distance Vector Multicast Routing Protocol：DVMRP）

　　DVMRP由單播路由協議RIP擴展而來，兩者都使用距離向量算法得到網絡(luò )的拓撲信息，不同之處在于RIP根據路由表前向轉發數據， 而DVMRP則是基于RPF。為了使新加入的組播成員能及時收到組播數據，DVMPR采用定時發送數據包給所有的LAN的方法， 然而這種方法導致大量路由控制數據包的擴散，這部分開銷限制了網絡(luò )規模的擴大。另一方面，DVMRP使用跳數作為計量尺度， 其上限為32跳，這對網絡(luò )規模也是一個限制。目前提出了分層DVMRP，即對組播網絡(luò )劃分區域， 在區域內的組播可以按照任何協議進行，而對于跨區域的組播則由邊界路由器在DVMRP協議下進行，這樣可大大減少路由開銷。

　　* 開放式組播最短路徑優先協議（Multicast Open Shortest Path First：MOSPF）

　　MOSPF是一種基于鏈路狀態的路由協議，是對單播OSPF協議的擴展。同OSPF類似，MOSPF定義了三種級別的路由：

　　a、 OSPF區域內組播路由：用于了解各網段中的組播成員，構造（源網絡(luò )S，組G）對的SPT；

　　b、 MOSPF區域間組播路由：用于匯總區域內成員關系，并在自治系統（AS）主干網（區域0）上發布組成員關系記錄通告，實現區域間組播包的轉發。

　　c、 OSPF AS 間組播路由：用于跨AS的組播包轉發。

　　* 協議無關組播（Protocol Independent Multicast：PIM）

　　PIM由IDMR（域間組播路由）工作組設計，顧名思義，PIM不依賴于某一特定單播路由協議， 它可利用各種單播路由協議建立的單播路由表完成RPF檢查功能，而不是維護一個分離的組播路由表實現組播轉發。 由于PIM無需收發組播路由更新，所以與其它組播協議相比，PIM開銷降低了許多。 PIM的設計出發點是在Internet范圍內同時支持SPT和共享樹，并使兩者之間靈活轉換，因而集中了它們的優點提高了組播效率。 PIM定義了兩種模式：密集模式(Dense-Mode)和稀疏模式（Sparse-Mode）。

　　* 有核樹組播路由協議（Core-Based Trees: CBT）

　　CBT的基本目標是減少網絡(luò )中路由器組播狀態，以提供組播的可擴展性。為此，CBT被設計成稀疏模式（與PIM-SM相似）。 CBT使用雙向共享樹，雙向共享樹以某個核心路由器為根，允許組播信息在兩個方向流動。 這一點與PIM-SM不同（PIM-SM中共享樹是單向的，在RP與組播源之間使用SPT將組播數據轉發到RP）， 所以CBT不能使用RPF檢查，而使用IP包頭的目標組地址作檢查轉發緩存。這就要求對CBT共享樹的維護就需非常小心， 以確保不會(huì )產生組播路由循環。

三、組播技術的應用系統實現可視化Ip電話會(huì )議系統

　　上面討論了組播技術的各個技術細節，下面我們以多媒體應用可視化Ip電話會(huì )議系統為例來探討組播技術在應用系統的實現。

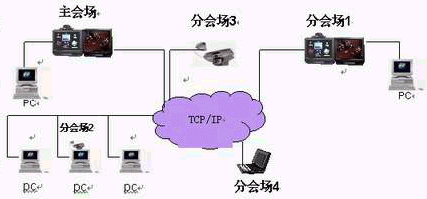

　　可視化Ip電話會(huì )議系統: 是利用計算機，多媒體通信技術和設備，通過傳輸信道在兩地或多個地點之間開會(huì )的一種通信手段。在召開會(huì )議時，處于兩地或不同地點的與會(huì )代表，既可以聽到對方的聲音，又可以看到對方的形象，同時還能看到對方會(huì )議室的場景，以及在會(huì )議中展示的事物、圖片、表格、文件等，縮短了與會(huì )代表的距離，使大家好像在同一會(huì )議室參加會(huì )議一樣。它的廣泛應用必然產生巨大的社會(huì )效益和經濟效益。系統結構簡圖如下：

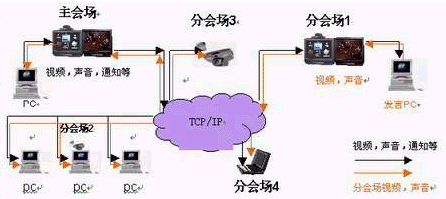

　　會(huì )議的組織，召開，管理由主會(huì )場來完成。因此，主會(huì )場的視頻，聲音，通知，指示，下達的文件資料各分會(huì )場都應該收到。當某分會(huì )場發言時，其視頻，聲音同樣要傳送給其他會(huì )場。（如下圖所示）上述所有動作的完成依賴組播技術。通過組播技術把主會(huì )場的各種數據發送到參加會(huì )議的分會(huì )場中，而且把發言分會(huì )場的視音頻數據發送給其他會(huì )場：即主會(huì )場和發言分會(huì )場的各種數據只要在網上發送一次，其他會(huì )場都將收到此數據，（這就是有別于點對點通信方式的地方）而與這兩個會(huì )場在同一網段卻不參加會(huì )議的非成員不會(huì )收到數據（只要設備支持，這也是有別于廣播的地方）。因此，當會(huì )議成員增加時，不會(huì )產生信息傳輸量劇增，帶來無法忍受的網絡(luò )延時和抖動。

　　根據上面對組播技術的討論我們可以得出要實現可視化IP電話會(huì )議必須解決如下幾個方面問題:

3.1、組播地址

　　根據上面的討論我們知道應用系統中可采用組播地址的范圍是：224.0.1.0～238.255.255.255。那么在我們的應用系統中應如何使用組播地址呢？有兩種方法使用組播地址：靜態設置，動態獲取。

　　* 靜態獲取：

　　在會(huì )議系統中設置好組播地址,以后永遠不變。這種方式雖然比較簡單，在目前會(huì )議系統使用不多時沒有問題，但是如果有兩個此類會(huì )議系統運行，或使用相同組播地址的不同系統運行（由于沒有統一管理組播地址，開發商互相不知道），那就會(huì )出現無法解決的沖突。因為本應屬于兩個不同的組卻由于使用相同的組播地址而合為一組。這對于將來會(huì )議系統的廣泛應用是不可行的。

　　* 動態獲取：

　　會(huì )議系統用到的組播地址是不定的，只在運行時臨時確定。動態獲取組播地址的方法大概有三種：通告方式獲取，算法推導方式取得，采用Internet組播地址動態分配體系結構（RFC2908）。

　　通告方式獲取：當會(huì )議系統建立時，先偵聽10-20分鐘左右，以確定當前已使用的組播地址，防止沖突。

　　算法推導：根據本地的特殊條件，通過一定的算法，求出當前使用的組播地址。

　　采用上述三種方式獲取組播地址可有效防止地址沖突問題。雖然比較復雜，也較耗費資源，但是有利于將來的多媒體應用的擴展。

3.2、網絡(luò )設置：

　　由于我們以前的Internet應用大多集中于數據的交換、共享，因此在目前的

　　通信方式中，主要采用的是單播和廣播，對組播的考慮不是很多。但隨著多媒體應用（視頻，音頻）的發展，要求Internet網絡(luò )必須很好的支持組播，這也是會(huì )議系統得以運行的前提條件。因此，所有介于組播源和接收者之間的路由器、集線器、交換機、TCP/IP棧、防火墻均需支持組播。

　　在路由器上要安裝相應的軟件：組管理協議軟件，組播路由協議軟件等等。

　　如果要采用RFC2908--Internet組播地址動態分配體系結構，還應配置相應的組播地址分配服務器。

　　目前絕大多數集線器、交換機只是簡單的把組播數據當成廣播來發送接收。

　　假設某網段某一成員參加會(huì )議（采用會(huì )議系統），則處于同一網段（由交換機、集線器連接）的其他非會(huì )議成員其實都可收到多媒體流。這樣，非會(huì )議成員的真正可使用帶寬將急劇下降；如果有多個類似的會(huì )議系統（組）同時存在，那么將導致網絡(luò )擁塞，直至網絡(luò )癱瘓。同時，由于數據流被廣播，很可能會(huì )被其他非法成員利用，造成安全隱患。因此，在當今流行的用交換機組建園區網，小區網、專用局網Intranet的網絡(luò )設計中，應充分考慮到將來多媒體應用發展將會(huì )帶來的安全問題和帶寬問題。

3.3、防火墻：

　　可視化IP電話會(huì )議系統運行在Internet上，我們必須要考慮防火墻的問題。由于目前病毒泛濫，為了保護自身的安全，許多機構用一臺防火墻計算機作為在公用互聯網和本機構的專用網，即內部局網Intranet網之間的安全性網關。目前的防火墻大多基于單播通訊來設計的，而組播與單播的原理是有很大不同的：

　　單播通訊是由一對參與者會(huì )話的形式組成的，因此搞清楚單播通訊的安全性是基于這些參與者（每位被授權的參與者），此外"單播通訊之間的"信任"必須建立在每一個參與者的"可信任"之上，也必須建立在數據的"可信任"上。

　　組播的范圍有隨意性，它含蓋了不同集合的參與者，有的可能還不知道這些參與者是否具有資格。（這是它的特點，而不是BUG），因此組播的安全性不能依賴其參與者，而應該是依賴數據。特別是組播通訊是通過對包數據授權而進行授權的，例如使用數字簽名--這種數據是專門加過密的，所以組播間的信任是通過這些數據的神圣的信任關系來建立的。

　　為了處理組播安全問題，防火墻應該做三件事情：

　　* 支持所選擇的組播安全策略。（這個策略建立了正在等候的準備轉發的特殊的組播群），組播策略是由特殊的一組受允許通過防火墻轉發的組播群（和相應的UDP口）組成的安全集合。

　　* 動態地作出決定何時需要轉發每一個侯選組。組播組是動態變化的，只有確定有必要轉發時它才會(huì )轉發。

　　* 通過防火墻轉發每一個侯選組的數據。　用來轉發侯選組播包的實際機制將有賴于防火墻的實質，普通的防火墻設置使用兩個站點：intranet的部分，外部internet部分。這種情況下，組播包可在兩節點間使用管道協議轉發（再到另一側重新組播）。

四、總結

　　本文對組播技術做了全面的介紹，并對組播技術在實際的應用系統應解決的問題組播地址、網絡(luò )設置、防火墻進行了深入的闡述。
