企業網絡(luò )電話技術和市場及應用綜述

唐勇 2002/01/14

　　IP技術的誕生和廣泛應用使得我們的信息通信模式從集中走向分布，建立了遍布全球開放而對等的、前所未有的、靈活可擴展的網絡(luò )通信平臺。從運營商的IP基礎設施和增值應用服務、企業的電子商務應用到個人的Internet瀏覽，它正改變著我們的工作方式甚至生活方式。近年來隨著統一網絡(luò )概念的提出和逐步深入，許多傳統的信息傳輸和服務業務正逐步遷移甚至被以IP為基礎的新一代信息業務所替代。電話業務這一存在數十年的傳統業務，目前正處在IP洪流的旋渦中，它就是VoIP(Voice over IP)業務。

　　采用IP網絡(luò )承載話音業務與傳統的電話業務相比存在著諸多的優勢。VoIP可以使電話物理網絡(luò )和Internet或IP物理數據網絡(luò )合二為一，有效地簡化通信系統，減低系統成本和管理成本；利用IP分布式的、靈活而可擴展的通信方式，以及VoIP所提供的新功能可以使企業、雇員、合作伙伴和客戶更靈活而有效的溝通；VoIP可以使話音應用與原有的數據業務應用有機的融合在一起，開創(chuàng )新一代業務應用。

VoIP市場綜述

　　VoIP可以定義為以IP包交換的方式傳輸話音。從全球通信網絡(luò )市場角度來看VoIP主要應用在以下兩個市場段。

　　運營商VoIP市場

　　提供VoIP網絡(luò )的電信基礎設施，承載IP話音交換服務可降低話音長途交換的成本，并在VoIP基礎傳輸業務的基礎之上提供話音與數據相統一應用的增值服務。運營商VoIP通信網絡(luò )產品市場可細分為：VoIP網關(Gateway)、軟交換(Soft Switchs)和應用服務(Application Servers)三個縱向層次，它們的組合將構成運營商話音網絡(luò )的新一代體系機構。

　　VoIP網關

　　主要提供PSTN電話通信網絡(luò )與IP網絡(luò )的接口和轉換。目前，一般采用H.323作為IP網絡(luò )信令和SS7作為PSTN的信令。在這個市場的設備提供商中既有傳統的數據網絡(luò )公司如3Com、Cisco等，也有老牌的電信設備提供商如Alcatel、Ericsson、Nortel、Lucent等，以及Sonus、Clarent、convergent network、Nuera等公司。

　　軟交換

　　主要提供呼叫控制和信令。它可以在使傳輸層網關通過標準的協議協同工作的同時，還提供策略、認證和安全等服務，并提供開放的API接口。

　　應用服務 提供開放的應用層服務，主要是融合數據和話音的統一網絡(luò )服務，如統一消息、IVR等。在軟交換和應用服務市場中活躍著3Com、Clarent、Sonus等公司。

　　企業VoIP市場

　　企業VoIP市場根據其應用領域可劃分為企業話音網關和局域網絡(luò )電話(LAN telephony)。

　　企業話音IP廣域數據網關

　　一般為帶有話音接口的路由器和在傳統PBX上擴展IP中繼模塊。可以使企業傳統話音網絡(luò )連接企業廣域數據網絡(luò )或利用公用IP網絡(luò )，以傳輸長途話音。在企業內部提供所謂Toll Free免費長途服務，可有效降低企業長途話音的通信費用。企業話音網關市場是短期內企業向VoIP遷移的過渡性市場而非未來高增長市場，所以提供相關設備的廠商比較少。

　　局域網絡(luò )電話(LAN telephony)

　　Network telephony、局域網PBX、IP PBX等提法一般都是指這一市場中的主要通信設備和技術。這一企業通信系統主要在基于分布式的開放包交換數據網絡(luò )體系基礎上提供桌面話音和企業話音業務應用服務。這一市場是企業VoIP的主流市場主要廠商有3Com、Ayaya、Cisco以及西門子等等。

　　下面著重企業VoIP市場中的網絡(luò )電話市場領域做進一步探討，旨在為國內的廣大企業和事業單位用戶，就企業建設VoIP統一網絡(luò )通信平臺方面，提供一些技術、產品以及建設實施方面的介紹和建議。

局域網PBX的技術結構體系

　　一般意義上講，網絡(luò )電話系統是用來替代傳統的PBX系統并與局域網絡(luò )集成在一起。然而并不是所有的局域網PBX系統都是一樣的，它們有著不同的功能特點和體系結構。我們探討局域網PBX不同體系結構的原因在于它們將決定該系統的靈活性、可擴展性和成本。考慮采用網絡(luò )電話系統的企業應根據其規模和現狀選擇不同種類的局域網PBX產品。

　　局域網PBX可分為三種體系結構：混合結構體系、純IP結構體系以及PC-PBX(communication server通信服務器)。

　　混合結構體系

　　在傳統的PBX上擴展IP網關模塊以連接局域網絡(luò )。這些可擴展IP網關的PBX一般都采用專用操作系統(極少數基于NTOS)，支持IP電話、軟件IP電話、傳統數字電話和模擬電話，并提供等同的功能支持。采用IP附加結構的局域網PBX系統即企業話音IP廣域數據網關之后，也是企業計劃向VoIP遷移過程中的一個選擇方案。

　　這一解決方案向用戶提供一條最簡單的結合數據和話音的途徑，不需要大量替換原有的電話系統。采用它企業可以在局域網和廣域網上嘗試IP電話，而又充分保護原有的投資。它的另外一個優點是可靠性。傳統PBX產品技術產生并應用數十年，其成熟性和可靠性不言而喻，這一解決方案是基于對傳統PBX的IP功能擴展，自然可靠性較高。

　　同時采用混合結構的局域網PBX也存在不少弊端。從它的體系結構來看，這一解決方案并不是真正的徹底開放的網絡(luò )電話系統。

　　如果用戶最終追求的是完全的基于IP的數據和話音服務網絡(luò )，投資于這一結構體系的投資回報率將是最低的，因為它最終將被基于純IP體系結構的解決方案所替代。另外，由于這一系統還是基于采用傳統PBX系統的TDM時分復用結構體系來控制所有的呼叫交換，即使兩臺IP電話之間的話音通話，也要先通過IP網關模塊轉換到電路交換，再轉換回IP。這樣低效率的處理過程將造成話音傳輸的延遲，從而影響話音的傳輸質量。更重要的是這一系統中的IP電話和軟件電話的功能性將局限于傳統的PBX電話功能，這樣擴展新應用和功能的能力局限性將會(huì )很大。因為它還是基于傳統PBX專有的軟件和硬件，其基礎處理結構和應用接口也缺乏靈活性。雖然部分傳統PBX廠家同樣提供了基于TAPI的標準應用接口，但從系統根本的結構技術來講，其可擴展性、靈活性和開放性等，仍然無法與基于純IP結構系統的局域網PBX解決方案相比擬。

　　純IP結構體系

　　完全采用數據報交換方式實現整個話音系統。這一解決方案包括三個組成部分：呼叫處理服務器、網關和IP電話。呼叫處理服務器用于呼叫控制，有些運行在Windows NT操作系統上，有些采用VxWork操作系統(一種基于Unix技術的高可靠工業內嵌式操作系統)。網關系統主要提供局域網IP話音系統與其他相關系統的互連，如PSTN公用電話網絡(luò )，以及采用不同VoIP協議的網絡(luò )如H.323、SIP、MGCP等。IP電話可為獨立硬件設備和軟件電話。所有設備均直接連接在局域數據網絡(luò )上。呼叫處理服務器與網關系統的硬件實現方式是多種多樣的，有的一起集成在同一模塊化專用硬件設備上，有的分別采用獨立的硬件設備分布式結構。另外，部分廠商會(huì )在呼叫處理服務器上集成一些常用的話音應用如語音信箱、自動話務員等。

　　純IP結構局域網PBX是真正完全的話音和數據相統一的系統結構。基于單一的數據網絡(luò )布線系統。這種方式使得企業只需管理單一的網絡(luò )通信基礎設施，還可以將電信通信和數據部分合二為一。它可以充分發揮IP網絡(luò )所帶來的可擴展性、靈活性和開放性，并使話音和數據集成CTI應用更開放更具許多新的功能擴展能力，使企業可以建立從局域通信到廣域通信、從通信網絡(luò )到業務應用的統一網絡(luò )通信平臺。

　　這一解決方案的優勢不言而喻。但目前作為新市場、新技術和新產品也存在著一些弱點。比如：對傳統電話設備的支持成本，IP電話終端設備的價格較高，協議標準還在不斷發展過程中，雖然部分廠商產品可靠度可以達到99.9%，但仍低于傳統PBX產品等。另外，純IP局域網PBX系統對數據網絡(luò )提出一些特殊的需求，如網絡(luò )帶寬、QoS、IP地址管理等，需要企業用戶在方案設計與實施中特別考慮。

　　雖然有一些弱點和不足，但純IP結構的局域網PBX系統是主流技術，它代表和決定著企業VoIP解決方案的未來。

　　PC-PBX系統

　　一般用于企業小型的分支結構，它的突出特點是高集成度，即所謂“all in one box”。它在一個集中式結構中集成集線器、路由、RAS、電話系統以及語音信箱，一些產品還可以包括電子郵件服務器、FTP服務器、文件服務器等。IP電話的支持是通過一個內置的網關和呼叫處理軟件來實現的。一般都支持模擬電話和軟件電話，近來一些廠家也開始提供IP硬件電話。PC-PBX系統表面上看來象是基于包交換網絡(luò )的系統，實際從內部技術實現上還是主要基于TDM結構的，只是傳統話音技術添加一些數據應用的從新打包的解決方案。它的主要優點是集成度高，使企業分支結構的綜合系統建設成本降低。

　　但由于各個企業組織數據應用結構策略各異，而這種集成多種數據應用的方式是否適用將成為問題。下面的章節將著重就基于純IP結構體系的局域網PBX系統解決方案來進行討論。

網絡(luò )電話技術的信令協議淺析

　　與VoIP相關的網絡(luò )技術協議很多，常見的有控制實時數據流應用在IP網絡(luò )傳輸的RTP和RTCP；有保證網絡(luò )QoS質量服務的RSVP和IP different Service等，還有傳統語音數字化編碼的一系列協議如G.711、G.728、G.723、G.729等等。這里我們要討論信令(signaling)協議，在網絡(luò )電話系統基礎組成部分之間如何進行呼叫控制與交換的標準規程。

　　H.323

　　由ITU-T工業標準組織為VoIP制定的標準化信令協議，定義為基于包交換的多媒體傳輸系統。H.323結構體系由H.323終端、網關、關守和多點控制單元MCU組成。H.323的目標是可以使H.323的節點之間交換媒體數據流。而這些節點可以是H.323的終端、網關或MCU。H.323是末端用戶的通信設備，必須支持語音，視頻和數據可選。網關提供H.323網絡(luò )與其他類型網絡(luò )之間的服務轉換翻譯(比如信令、媒介格式等)。關守是一個可選設備，用來控制節點設備。而MCU用來控制多點會(huì )話。H.323與其他協議協同工作共同構成H.323網絡(luò )，如所有H.323終端必需支持H.245，它是用來協商通道使用和容量問題，Q.931用于呼叫信令和呼叫建立，H.225RAS用于與關守的通信，RTP/RTCP用于音頻和視頻數據包流在IP網絡(luò )上的傳輸，以及一些音頻數據編碼和視頻數據編碼的協議等。

　　SIP(Session Initiated Protocol)

SIP是IETF定義多媒體數據和控制體系結構中的重要組成部分。SIP是一種信令協議，用來建立、修改和終結多媒體會(huì )話。它還結合其他幾個IETF的協議SDP、RSVP和SAP協同工作，一般采用RTP/RTCP協議進行傳輸控制。

　　MGCP(Media Gateway Control Protocol)和Megaco/H.248

　　用來控制媒體網關通信的協議。在企業VoIP網絡(luò )與電信運營商VoIP服務網絡(luò )相連接的網關系統上支持。

　　專用信令協議

　　在一些純IP局域網PBX系統為了使企業VoIP交換系統更高效，并且可以擴展更多的數據語音功能，采用了專用的信令協議。

　　目前在全球VoIP技術領域存在著信令標準之爭，如H.323與SIP之間。總的來講，SIP更簡捷高效，與IP網絡(luò )技術結合得更緊密。在電信VoIP技術市場中，越來越多的人認為SIP與Megaco/H.248協議將組成未來VoIP的信令主體。然而在企業VoIP市場，用戶不必過多考慮信令標準問題。因為企業通信網絡(luò )與電信運營商通信網絡(luò )本身就是相獨立的系統，并且有不同的需求。企業用戶在選擇VoIP解決方案時，應更多地注重語音交換功能的支持、數據和語音的集成功能，以及是否適應企業不同發展階段的需求等方面。過多討論采用標準信令協議還是專用信令是沒有意義的。將來企業VoIP網絡(luò )與電信運營商VoIP網絡(luò )更多的是通過獨立的網關系統相連接，與企業內部VoIP網絡(luò )如何實現基本無關。

網絡(luò )電話技術應用簡介

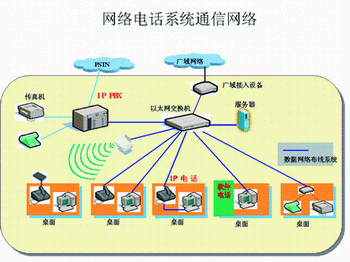

　　采用企業網絡(luò )電話技術的通信網絡(luò )如下圖所示。

　　桌面電話系統采用IP以太網絡(luò )電話或者在多媒體PC上加載軟件電話。一般IP網絡(luò )電話有兩個以太網絡(luò )RJ-45接口，其中一個接口連接以太網絡(luò )交換機，另一個接口可與PC上的以太網卡串聯。這樣，在桌面只需要一個以太網絡(luò )接口即可以同時傳輸話音和數據，即“單線到桌面”。

　　IP PBX系統也通過以太網絡(luò )接口直接連入局域以太網絡(luò )交換機。同時，IP PBX上可以集成PSTN網關卡或獨立的PTSN網關設備，完成與公用電話網的連接。一般廠商通過在IP PBX上加配模擬板卡或獨立的模擬適配器，以連接模擬電話或傳真機等傳統模擬設備。

　　可以看到此時企業的布線系統只需要數據網絡(luò )布線系統即可，無需再考慮傳統的電話布線系統，即所謂“單一布線系統”。而且，此時話音系統已經變成基于數據網絡(luò )的應用。

　　網絡(luò )電話系統的應用具備以下特點：

　　1．統一的網絡(luò )基礎設施——由于實現了單一布線系統和單線到桌面，使用戶在網絡(luò )基礎設施的投入成本降低，同時用戶可以合并電話系統和IT數據系統維護部門，使運作管理成本降低。

　　2．話音系統的添加、移動和調整非常便利——由于網絡(luò )電話是智能化的終端設備，其電話號碼與網絡(luò )電話的網絡(luò )地址一一對應，當用戶需要調整電話的物理位置時，不需要對電話系統配置作任何調整。同時網絡(luò )電話系統的管理維護的復雜度大大降低，有效的節省了運營維護成本。

　　3．靈活而可擴展的局域、園區部署——在企業局域和園區范圍內部署網絡(luò )電話非常靈活，只要局域或園區網絡(luò )可到達的地方，就可以方便的部署網絡(luò )電話系統。同時，網絡(luò )電話還可以在無線局域網絡(luò )上運行。

　　4．靈活而可擴展的廣域部署并可實現企業內部的免費長途電話應用——企業的小型分支結構只需要部署網絡(luò )電話而不需要部署PBX系統，即可實現話音系統的統一管理。較大型的分支結構間IP PBX可通過企業的廣域數據網絡(luò )進行語音交換，可節省企業的長途電話通信費用。

　　5．新一代的應用系統——網絡(luò )電話系統能實現傳統PBX系統的計費、自動話務員、語音信箱等應用，特別是一些IP PBX解決方案內置了這些常用應用，使用戶的綜合成本降低，使用管理應用系統更便利。還能實現統一消息(如把語音信箱和電子郵件信箱合二為一)、協同工作和會(huì )議系統等。同時它的優勢還在于CTI的應用，可提供豐富的TAPI開放式接口，使呼叫中心等語音應用的開發更為便利，與數據應用系統的結合更趨完美，特別是融合IP網絡(luò )的其他技術可實現未來的多媒體客戶交流中心(contact center)。

　　網絡(luò )電話是推動企業網絡(luò )通信的革命性技術，它使企業建設面向未來業務應用的統一網絡(luò )平臺成為現實。企業用戶在選擇向VoIP遷移和轉換的過程中，應從企業IT數據信息分布結構、數據網絡(luò )的適應性(主要在QoS方面)、投資成本、企業業務發展需求等諸多方面慎重選擇解決方案。
