VoIP--基于電路仿真分組語音業務

Tim Frost 2005/03/25

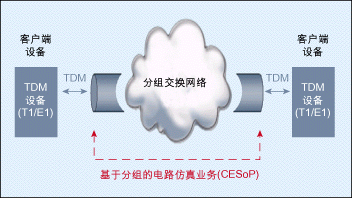

圖1：通過分組交換網絡(luò )實現的電路仿真業務。

　　目前，以太網已經應用到城域網中，具有高帶寬、低成本的特點，能夠融合語音、視頻及數據通信。但是，城域以太網卻不大可能覆蓋到TDM技術所能延伸到的區域，畢竟TDM技術的應用已經有很長歷史。在通信產業中，“最后一里”仍舊是最漫長的道路。城域以太網提供商要想成為一個完整的服務提供商就必須將其業務擴展到那些仍處于其網絡(luò )之外的客戶，或那些覺得還沒有理由要放棄高質量、可靠且經濟的TDM業務的人們。

　　CESoP的概念

　　CESoP的基本思想就是在分組交換網絡(luò )上搭建一個“通道”，在其中實現TDM電路(如T1或E1)，從而使網絡(luò )任一端的TDM設備不必關心其所連接的網絡(luò )是否是一個TDM網絡(luò )。分組交換網絡(luò )被用來仿真TDM電路的行為，故而稱為“電路仿真”(圖1)。

　　電路仿真要求在分組交換網絡(luò )的兩端都要有交互連接功能。在分組交換網絡(luò )入口處，交互連接功能將TDM數據轉換成一系列分組，而在分組交換網絡(luò )出口處則利用這一系列分組再重新生成TDM電路。有兩種基本方法來實現這種交互功能模塊，包括結構化仿真和非結構化仿真或結構不可知(Structure-Agnostic)。

　　結構化方法使用了TDM電路中所固有的時隙結構。首先將幀結構(如DS1中的F位)從數據流中提取出來，然后按順序將每個時隙加入到分組的有效載荷內，后面跟著下一幀的同一時隙，如此反復。有效載荷全部填滿后，再加上一個分組頭，該分組就被發送到分組交換網絡(luò )中。有效載荷一般包含大約八幀TDM數據(一個DS1包含192個八位位組)。在分組網絡(luò )的出口處，TDM數據流被重新產生，并使用新的幀結構。

　　非結構化的傳輸方式忽略TDM電路中可能存在的任何結構，將數據看作給定數據速率的純位流。從TDM位流中按順序截取一系列八位位組來構成分組的有效載荷。因此，構成每個分組有效載荷的八位位組的數量是隨機的。一般選取有效載荷的長度使分組構成時間在1ms左右，對于T1電路，該長度為193個八位位組(見圖2)。

　　分組網絡(luò )需要考慮的特性

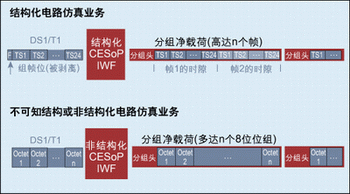

圖2：結構化電路仿真業務和非結構化電路仿真業務

　　分組網絡(luò )具有和TDM網絡(luò )不相同的特性，這些不同會(huì )影響所有電路仿真系統的性能。分組網絡(luò )必須考慮的基本特性有分組丟失、分組重新排序和分組延遲偏差。

　　分組丟失會(huì )在TDM數據流中造成一個短時間的中斷，因此必須采取一定彌補措施，否則仿真系統的端到端延遲將會(huì )改變。正常情況下，CESoP交互連接功能會(huì )在輸出的TDM流中插入與丟失數據長度相等的數據。這種插入數據的內容是隨機的，且為適應不同應用而有所不同。例如，如果仿真電路傳送的是語音業務，就會(huì )使用插值方法來預測該時隙的內容。但是，如果電路傳送的是數據，那么插值方法無效，此時使用一個固定數值即可。

　　分組還可在網絡(luò )內進行重新排序。例如，如果一些分組在網絡(luò )中通過一條較快的路徑，它們就會(huì )比那些先傳送的分組先到達目標設備。CESoP交互功能必須能夠在重新生成TDM數據流之前，將分組按正確順序進行排序。

　　最后，即使所有分組都通過網絡(luò )的同一路徑進行傳送，在它們到達網絡(luò )出口處的交互功能模塊時仍然可能會(huì )有一些時間偏差，這就是“分組延遲偏差”或“分組抖動”。由于TDM電路具有恒定不變的位速率，因此必須將較快到達的分組在輸出之前進行緩沖，這樣就可以補償與其它較慢分組之間的延時差。這種緩沖器稱為“抖動緩沖器”。

　　時鐘恢復

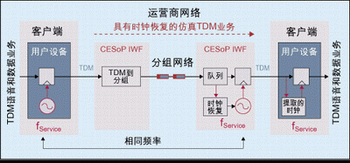

　　在任何通過分組實現電路交換的技術中，最關鍵的問題之一就是時鐘恢復(見圖3)。例如，在兩個客戶端之間使用專用租借線路通過運營商分組網絡(luò )上的仿真鏈路進行連接，則客戶TDM業務的頻率fservice必須在分組網絡(luò )的出口處精確地重新生成。長時間的頻率不匹配將導致分組網絡(luò )出口處形成等待隊列，如果重新生成的時鐘比原時鐘慢，則緩沖器被填滿，反之則會(huì )被清空。這兩種情況都會(huì )造成數據丟失和服務質量下降。

　　在分組網絡(luò )中，分組在時間上是不連續的，故其入口和出口頻率之間的連接將被中斷。因此，除非存在外部方法實現時鐘分配，否則分組網絡(luò )出口處的網絡(luò )互聯功能必須通過某種方法恢復原TDM業務時鐘頻率。

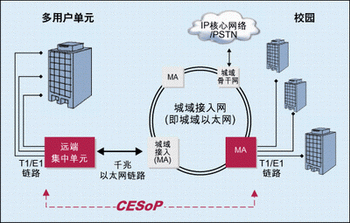

圖4：電路仿真接入網絡(luò )組成示意圖

　　電路仿真不關心網絡(luò )上傳輸的通信業務是何種類型，語音、視頻或分組數據都可以傳輸。電路仿真透明地傳輸各數據位，TDM鏈路遠端重新生成的數據盡可能忠實地再現原始數據。這使CESoP成為一種非常靈活的數據處理技術。

　　VoIP假定所傳輸的數據是由語音采樣組成，可能會(huì )使用語音回聲消除及專門用于語音的壓縮技術來減少帶寬占用，這就破壞了其它類型數據業務，而使提供給最終用戶的業務質量降低。

　　5. CESoP需要時鐘恢復或時鐘分配機制

　　如前所述，時鐘和同步是制約任何通過分組實現電路交換的主要技術障礙。傳輸的每一位都必須按其進入分組網絡(luò )的同樣速率從分組網絡(luò )輸出，否則目的節點的抖動緩沖器就會(huì )被填滿或被清空。除非存在一種方法來向兩端分配共同時鐘，否則必須要有時鐘恢復功能，否則將破壞數據完整性。

　　通過電路仿真方法，同步“內置”于網絡(luò )中。TDM電路攜帶時鐘，自適應或差分時鐘恢復用來在目的節點處保證TDM電路保持同步，不出現任何緩沖器滑動。

　　VoIP也是恒定速率業務，因此可以使用相似的時鐘和同步機制。但在實際應用中，VoIP會(huì )偶爾丟掉或插入一個語音數據采樣。如果時鐘足夠接近，則這種處理對語音質量的影響微不足道。如果對數據業務也使用同樣技術則會(huì )產生嚴重的影響，會(huì )導致分組重傳，從而使有效數據速率降低。

　　總之，與VoIP相比，CESoP是一種在實現上更簡單的技術，主要適用于需要向同一地點傳送多個通道數據的情況。CESoP不需要信令網關和回聲消除，在傳輸數據的類型上更為靈活。其面臨的主要技術困難是需要外部時鐘分配機制，或者要有精確而穩定的時鐘恢復功能來從接收的分組流中提取時鐘。

　　CESoP應用

　　CESoP的主要應用是繼續支持客戶的TDM業務(見圖4)。例如，基于以太網絡(luò )的城域接入網業務提供商仍想支持TDM連接的客戶，通過采用ESoP，客戶不必為實現基于分組的業務而更新他們的設備。同樣，運營商也避免了更新其與客戶之間最后一英里的連接網絡(luò )。這些業務采用直接連接兩個客戶端的專用租借線路和用于將客戶端連接到中心局的接入線。

　　對于擁有眾多用戶的樓宇或校園業務，運營商可能需要在靠近客戶的地方裝設遠端集中器。遠端集中器集中提供給該樓宇內客戶的TDM和/或分組業務，使用電路仿真并通過點到點連接將業務傳回最近的城域網絡(luò )接入點。

　　電路仿真還可用于企業內部以降低運營成本。當一個企業具有一個總部以及通過分組網絡(luò )連接起來的多個遠程分部時，可以將之間的電話鏈路更換為“電路仿真”，通過分組網絡(luò )連接來傳送語音業務。這種免費長話應用的缺點是語音質量降低，除非分組網絡(luò )上有充分的業務質量保證。當由外部業務提供商運營分組網絡(luò )時，可能需要重新擬定更高品質的業務級別協議。

　　CESoP在無線領域也擁有一席之地。對于無線電話運營商租用T1/E1電路來連接基站和無線網絡(luò )控制器的情況而言，更為經濟的方案則是從另一家業務提供商處通過分組網絡(luò )進行CESoP連接。

　　促進網絡(luò )融合

　　正如運營商和企業尋求從TDM向分組網絡(luò )升級，電路仿真技術允許網絡(luò )不斷進化發展，而不必更換整個網絡(luò )。對于通過分組傳輸語音而言，CESoP比VoIP具有明顯優勢。它是一種十分有用的技術，將有助于整個產業向統一和經濟的融合網絡(luò )轉移。
