基于IP技術構造企業視頻會(huì )議系統

青島聯基科技有限公司　2002/05/20

　　近幾年各企業積極開展了管理信息系統的建設和實用化工作。管理信息系統（MIS）初具規模，建成了百兆甚至千兆局域網，為企業信息化建設奠定了堅實的基礎。在初步完成了管理信息系統的建設后，及時擴大了MIS應用的范圍，根據生產管理的需要，在局域網上實現了基于IP技術的多媒體視頻會(huì )議系統。

1. 視頻會(huì )議系統的技術背景

　　視頻會(huì )議系統的出現主要得益于兩個方面：首先，用戶端計算機設備的處理能力越來越強大，主要表現在計算機主頻時鐘不斷提高、內存容量不斷擴大；其次，網絡(luò )技術的突飛猛進亦為桌面視頻會(huì )議系統的實現奠定了基礎。隨著INTERNET的不斷發展，基于TCP/IP技術的應用已日益廣泛，用戶迫切希望將各類應用統一在一個網絡(luò )平臺上，如數據、語音、視頻等多媒體應用。

　　視頻會(huì )議系統與過去基于視頻流的遵循H.320協議標準的視頻會(huì )議系統具有很大差別。為了保證各桌面視頻會(huì )議系統生產廠家產品的互操作性，ITU發布了H.323推薦標準，許多系統生產廠家遵循該標準推出了相應的產品，由于IP協議的廣為流行，大部分產品都是基于IP傳輸平臺的。

　　H.323標準是一系列標準的集合，涵蓋了語音、視頻、數據共享等各個方面。ITU－T H.323協議定名為“分組多媒體通信系統”（Packet－based multimedia communication systems），其主要面對的應用需求就是在IP網絡(luò )之上提供多媒體通信服務。協議定義了四個主要功能單元（設備）：終端、MCU、網閘、網關。終端完成基本的多媒體通信功能及用戶界面，是用戶端設備。MCU負責多點通信的管理，完成級聯功能，是核心服務及控制設備。網閘負責注冊、管理、狀態維護、地址翻譯等域（Domain）功能，同時也提供安全、帶寬管理、路由等功能，是可選的輔助控制設備。網關負責H.323設備同其它類型多媒體通信設備互連互通時的協議（控制及數據）轉換，這些設備包括H.320、H.321、H.322、ISDN、PSTN等。

　　基于H.323的視頻會(huì )議系統大多是建立在IP傳輸平臺之上的，透明于底層網絡(luò )通信機制，但在實際應用中應考慮底層網絡(luò )對視頻會(huì )議性能的影響。若僅應用在局域網內，由于當前大多數局域網都是基于100M以太網或交換式以太網，網絡(luò )帶寬已能滿足視頻會(huì )議需要，但是，若要在具有廣域連接的企業網中應用視頻會(huì )議系統，就一定要考慮廣域傳輸對視頻會(huì )議性能的影響。

　　視頻會(huì )議作為一種IP增值應用，可結合現有的各類業務應用，構成一個集數據、語音、視頻于一體的計算環境，充分利用網絡(luò )資源

2. 視頻會(huì )議系統

　　從會(huì )議電視技術發展的歷史來看，目前，會(huì )議電視系統的建立可以依據ITU-T的兩大框架建議H.323和H.320來進行，從而形成兩種不同的建設方案。H.320是ITU-T較早期的會(huì )議電視標準，該標準完全建立在一系列會(huì )議電視專有的技術和標準之上，而H.323標準建立在通用的、開放的計算機網絡(luò )通信技術基礎之上，具有廣闊的發展前景。自從1996年ITU-T批準該標準以來，會(huì )議電視的技術和市場都發生了革命性的變化。越來越多的廠家競相投入H.323新產品的開發，越來越多的用戶采用H.323技術和產品構造他們自己的會(huì )議電視系統。這是通信網絡(luò )技術、計算機技術和多媒體技術飛速發展和日益融合所帶來的必然趨勢。

　　而且，H.323系統在技術的先進性、功能的完善性、操作的方便性、系統的可擴充性以及性能價格比等各方面，都日益顯示出比H.320系統明顯的優越性。

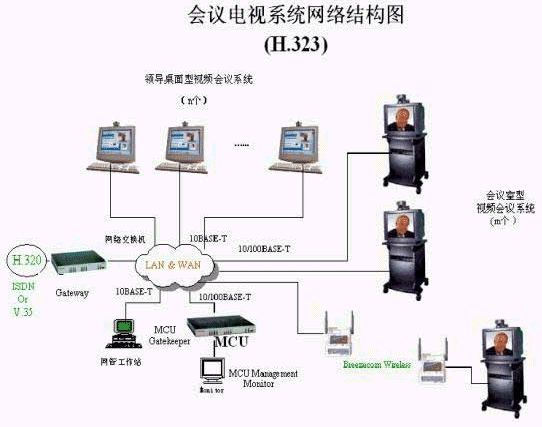

　　因此，對于會(huì )議電視系統的建設，我們推薦采用H.323方案。方案的總體結構如下：

3. 設計原則及功能要求

　　3.1 視頻會(huì )議系統應建立在現有局域網的傳輸環境下,擴大MIS的增值應用。

　　3.2 框架標準滿足 ITU－T H.323。支持H.261、H.263算法，具有CIF格式和分辨率。

　　3.3 基于TCP/IP技術實現同省電力公司視頻會(huì )議系統相連。

　　3.4 在局域網上實現至少18個點之間同時進行實時視頻交互的功能，在同時開會(huì )的情況下每個點均需滿足768K速率傳輸視、音頻信號和數據信息。

　　3.5 具有隨時捕捉圖像、存儲圖像的功能(可將會(huì )議情況實時記錄到硬盤中)。

　　3.6 在召開視頻會(huì )議時不影響網絡(luò )中其他應用程序的正常運行。

　　3.7 集聯輔助設備（如電子白板、實物投影儀、攝像機等）。

　　3.8 主會(huì )場能靈活地控制分會(huì )場的畫面切換，支持主席控制、語音激勵、四分屏等會(huì )議控制方式。

　　3.9 具有回音消除功能，支持多路視頻同時輸入、輸出。

　　3.10圖像和聲音連續并同步即唇音同步。

　　3.11實施對廠生產環境的監控。系統采用VIDEOJETE接入廠MIS網絡(luò )。

　　3.12主席會(huì )場實現視頻會(huì )議系統和MIS應用的協調統一，提供基于Windows9X/NT下的軟件開發包，可以根據自己的需要定制系統，對會(huì )議進行有效、靈活的控制。

　　3.13具備組播功能（即在開會(huì )時，網上任何一臺計算機都可以收看和收聽會(huì )議內容。）

4. 主會(huì )議室環境設計：

　　為使視頻會(huì )議達到一個良好的效果，主會(huì )議室的合理設計是一個非常重要的環節，會(huì )議室除了提供參加會(huì )議人員舒適的開會(huì )環境外，還要逼真地反映現場（會(huì )場）的人物和景物等，使與會(huì )者有一種身臨其境的感受。

　　4.1 溫度及濕度

　　會(huì )議室內的溫度、濕度應適宜。通常定為18-25攝氏度的溫度，60%-80%濕度,并保證室內空氣新鮮。

　　4.2 環境噪聲

　　環境噪聲對會(huì )議效果影響較大，周?chē)鷫γ娌灰颂�光滑并降低噪聲源。麥克風與音箱要保持合適距離及方向，降低會(huì )議室的回聲以形成良好的開會(huì )環境。因為在多點會(huì )議中采用“語音控制模式”，MCU識別聲源進行切換控制。

　　4.3 色調與色彩

　　會(huì )場四周的景物色彩、桌椅顏色等，一般忌用“白色”、“黑色”之類的色調，這兩種顏色對人體將產生“反光”及“吸光”的不良效應。所以墻壁四周、桌椅等宜采用淺色調。對攝像背景（被攝人物背后的墻）不宜掛有山水畫等景物，否則將增加攝像對象的信息量及網絡(luò )流量，不利于圖象質量的提高。

　　4.4 光源及照度

　　會(huì )議室光源和照度，是會(huì )議室的基本必要條件。攝像機均有自動彩色均衡電路，能夠提供真正自然的色彩，從窗戶射入的光偏高就會(huì )產生有藍色投影和紅色陰影區域的視頻圖像；另一方面是召開會(huì )議的時間是隨機的，上午、下午的自然光源照度與色溫均不一樣。因此會(huì )議室應避免采用自然光源，而采用人工光源，所有窗戶都應用窗簾遮擋。在使用人工光源時，應選擇冷光源，諸如“三色基燈”（R、G、B）效果最佳。對于攝像區三基色燈應放置適當的位置，對于監視器及投影屏幕，周?chē)�的照度過高會(huì )影響觀看效果。

5. 結束語

　　就目前的視頻會(huì )議而言，主席控制、語音激勵、四分屏為基本的會(huì )議控制模式，主席控制模式符合國內的開會(huì )習慣，效果較為理想。語音激勵方式對會(huì )場的環境和與會(huì )人員有較高的要求，較大的噪音會(huì )使MCU持續切換到該會(huì )場，但操作簡單。而四分屏方式對網絡(luò )帶寬的要求又較高，畫面的清晰、流暢程度不如主席控制方式。

　　視頻會(huì )議系統支持全雙工的技術尚不十分完善，在多點交互開會(huì )、討論時與會(huì )者應注意不要搶話，否則將影響會(huì )議聲音質量。同時要考慮系統應具有良好的兼容性、通用性，尤其是終端等硬件設備。

　　基于TCP/IP技術的視頻會(huì )議系統發展迅速,在企業信息交流中發揮了重要作用。為用戶提供了直接、面對面的溝通與交流，有效地節約了時間、降低了成本、提高了工作效率。對該系統平臺進行簡單的集成即可應用于監控、遠程教學、遠程醫療等需要傳送實時音頻、視頻和數據的業務，應用前景廣闊。
