要點綜述

　　在線錄音是呼叫中心的一項重要功能。隨著呼叫中心向IP環境的過渡，在線錄音的方法也將隨之發生改變。本應用注釋即將討論的是用于在線錄音的"代理RTP"系統，以及該系統的體系結構和訊息流程。此外，本文還將對該系統和IP環境的另一種在線錄音方法"端口監控"進行簡要的比較。

目錄

介紹
高層體系結構
訊息流程
附錄：在線錄音系統結構比較
術語縮寫
了解更多信息

介紹

　　呼叫中心會(huì )出于多種目的來使用在線錄音功能，比如員工培訓或法律要求等。隨著呼叫中心從TDM向IP環境的逐步過渡，在線錄音的重要性也將變得越加明顯。但在線錄音的方法不是一成不變的。

　　本應用注釋推薦一種適用于IP環境的在線錄音方法。該方法采用高性能、可配置的開放源代碼SIP（RFC3261）服務器――SIP Express路由器（SER），并同時采用基于開放源代碼PortaOne* RTP代理的組合RTP代理/錄音程序。

　　PortaOne RTP代理主要用于通行NAT防火墻。在線呼叫過程中，其SER接口和會(huì )話管理能力將被使用，而且其RTP分組中繼（packet relay）能力也將與DialogicIP媒體庫（IPML）API和面向Linux*的Dialogic® NetStructure™ 主機媒體處理（HMP）軟件1.2版同時使用。最終將獲得全雙工音頻數據流，并將通過Dialogic® NetStructure™ HMP創(chuàng )建的"虛擬SCbus"，順利地錄制至磁盤。

　　在本文所述的"代理RTP"中，使用Dialogic® NetStructure™ HMP作為媒體管理器具有如下優勢：

• 通過熟悉的API簡化應用編程


• 提高信道密度


• 便于使用低位速語音信號編碼器，進而減少錄音所需要的磁盤空間


• 全面控制錄音過程，包括結尾


• 輕松獲取語音數據流，輕松進行諸如流傳輸至ASR服務器進行關鍵字查詢（word spotting）等操作

　　SER僅適用于Unix或Linux環境。因為它是一款相對"輕量級"的應用，所以它可以很好地與面向Linux的Dialogic® NetStructure™ HMP駐留在同一個Linux系統上。為此，本文將只介紹單機箱方法。然而，包含更多功能的更大應用，或者需要更高信道密度的部署項目，也可以依照此處介紹的這一基本的單機箱模式進行部署，只是需要將組件分布到多個機箱。

　　注：我們不主張將此處描述的方法用做完整的呼叫中心解決方案。完整的呼叫中心應用很可能還需要其它的組件。為使問題不過于復雜化，我們此處只討論在線錄音。

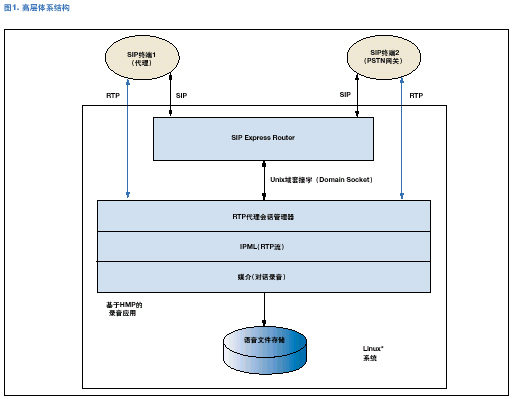

圖1. 高層體系結構

高層體系結構

　　圖1是本文所述之在線錄音系統的高層結構圖解。下面我們將就其主要的兩個組件及其使用方法進行詳細的探討。

SER

　　SER承擔著SIP代理的功能并負責控制錄音組件的操作流程。從網絡(luò )SIP終端（用戶代理或UA）的角度看，SER是個相當標準的SIP代理。終端向外發出的所有呼出均被導入該代理，然后該代理再通過數據庫查詢操作確定所有呼叫的最終目的地。該路由器會(huì )向目的地終端提供SIP訊息，但在此之前，它需對SIP訊息的會(huì )話描述符協議（SDP）部分的RTP連接信息進行修改。這樣RTP數據流就不是直接在兩個終端之間移動，而是要被重新路由，以便它們經過在線錄音系統。發起呼叫時（INVITE期間）可不需要上述操作，但是當呼叫已經開始（通過re-INVITE訊息），就應該進行上述操作。使用re-INVITE的優勢在于，在沒有進行錄音操作的時候，將不會(huì )占用系統的端口。

RTP代理會(huì )話管理器

　　錄音開始后，即需發揮第二個組件的功用。SER與RTP代理會(huì )話管理器是接通的，當會(huì )話管理器得知有新的呼叫到達時，它會(huì )打開一個呼叫會(huì )話，并為SER提供一個唯一的端口號。SER再將呼叫終端的原有地址/端口更換為錄音系統的端口號和IP地址。

　　如今您已可以在錄音系統和兩個SIP終端之間建立起兩個RTP數據流，以替代直接連接兩個終端的單個數據流。該應用使用DialogicR4 IPML API來建立數據流。數據流出現在虛擬SCbus上，并將同時被路由，以形成一個交叉連接。然后您就可以使用R4 Media API完整的特性集，完成數據流向磁盤的錄制操作。R4 Media API中可用于在線錄音的媒體特性包括：

• 對話錄音功能，可同時錄制兩個半雙工RTP數據流，并具備數字信號處理器（DSP）的一般功能，能在單個數據流寫盤之前有效地混合各種數據流。這樣就無需事后再對兩個獨立的數據流文件進行組合，以合成為一個同步的錄音文件。


• 設置錄音參數的能力，能夠設置每次錄音的參數，如文件格式、數據編碼、取樣率和每樣本位數等


• 流傳輸數據能力，能夠輕松地流傳輸錄制數據至數據庫的二進制大對象（BLOB），或者通過套接字傳輸至一個集中的錄音服務器


• 停止單個API呼叫錄音的能力


• 輕松限制錄音文件大小和錄音時間的能力

　　SER與RTP代理會(huì )話管理器連接有一個Unix域套接字（先進先出[FIFO]流程間訊息隊列）。這些組件之間的通信經過了一個非常簡單、由應用定義的訊息集，該訊息集是RTP代理的一部分。

訊息流程

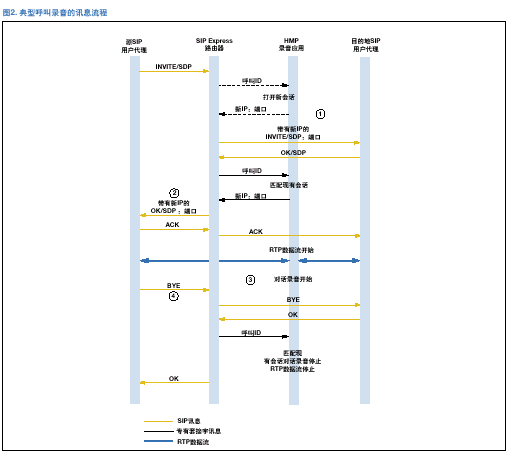

　　圖2是"代理RTP"在線錄音系統典型呼叫錄音的訊息流程圖解。圖中數字對應于下文的段落編號。

圖2. 典型呼叫錄音的訊息流程

1. SER經過配置可作為一個有狀態的代理，以負責中繼呼叫期間生成的所有SIP訊息。當SER從源UA收到INVITE請求之后，它將從請求中提取SIP呼叫ID，并通過流程間套接字連接將其傳送到RTP代理會(huì )話管理器。會(huì )話管理器使用該ID在現有會(huì )話中進行查找，如果該會(huì )話存在，則返回該會(huì )話的用戶數據包協議（UDP）端口。如果該會(huì )話不存在，則創(chuàng )建一個新會(huì )話，將其綁定至配置/啟動期間指定范圍內的第一個空UDP端口，并將端口號返回SER。收到錄音應用的回復之后，SER再將呼叫終端的原有地址/端口更換為錄音系統的端口號和IP地址，并照例發出請求。

　　2. SER從目的地UA收到肯定的SIP回復（"OK"）。SER將再次從訊息的SDP部分抽取其呼叫ID，并發送至錄音應用。此時，如果發現該會(huì )話不存在，它將不再分配新會(huì )話。它只是簡單地在現有會(huì )話中進行查找，如果找到該會(huì )話就返回端口號，如果未找到該會(huì )話就返回錯誤信息。在收到錄音應用的肯定回復后，SER會(huì )將呼叫終端的原有地址/端口更換為錄音系統的端口號和IP地址，并照例發出請求。

　　3. 會(huì )話建好之后，錄音應用將會(huì )使用R4 IPML API在自身與外部UA之間建立起兩個獨立的RTP連接。然后再將由此產生的Scbus時隙相連接，創(chuàng )建一個全雙工連接。這時就可以使用多時隙對話錄音開始呼叫錄音操作。

　　4. 收到一個UA的BYE之后，SER會(huì )將該BYE中繼給其它UA。如果收到"OK"，SER則將從第二個UA中抽取呼叫ID并發送到錄音應用。該ID與現有錄音會(huì )話匹配。錄音終止，雙向數據傳輸停止。向BYE訊息的發送者中繼"OK"，完成SIP信令。

附錄：在線錄音系統結構比較

　　作為"代理RTP"在線錄音系統的替選方法，您也可以使用一些以太網交換機上經常采用的"端口監控"。在這種情況下，錄音應用引導交換機復制需要錄音的對話RTP數據流。IP錄音系統然后接收分組流，并使用Dialogic® NetStructure™ HMP進行錄音。下表分別介紹了這兩種方法的優缺點。

	端口監控	代理RTP
RTP流量	一對額外的RTP數據流承載對話通過錄音系統	需要兩只“腿”（各為一對RTP數據流）重新引導從交換機到錄音系統的對話
設備故障	錄音系統出現故障對語音流量沒有影響	語音流量依賴于錄音系統的運行情況。通過在另一個系統上提供第二個代理（沒有錄音），可以避免這種依賴性
現有IP基礎設施改建	并非所有交換機均有端口監控。         部署端口監控意味著以高昂的成本改變呼叫中心的基礎設施	除錄音系統要求的硬件外無需額外硬件。只需較小幅度地對SIP終端進行重新配置，以使它們能夠與代理錄音系統共同使用即可
安全性	未經授權的系統可能會(huì )通過端口監控進入語音數據流	所有語音數據流都經過單個系統進行傳輸，可最大限度保證安全性
尺寸調整	可能會(huì )限制同時被監控的端口數量	錄音系統的規模可以按需進行調整
錄音智能	錄音應用可能難以確定錄音的內容和時間	可以輕松地抽取SIP訊息中的訊息，以用于控制和定制錄音
