我的呼叫中心1.0版（MyCallCenter v1.0）系統簡介

（撰稿人：徐業禮  日期：2001-04-24）

“我的呼叫中心”是我們準備開發的一個軟件產品。“MyCallCenter”是她的英文名字。這里的“雙網”分別指PSTN電話網絡(luò )和IP網絡(luò )，“我的呼叫中心”是一個能同時能處理傳統的PSTN的電話和IP網絡(luò )的電話，并提供多種通信方式的軟件。

準備推出的第一個正式的版本是“我的呼叫中心1.0版”，即“MyCallCenter v1.0”。為了描述方便，以下統一稱為MyCallCenter v1.0。在軟件的開發、測試、完善過程中，可能會(huì )先推出一些測試版，試用版等。這些都是一些過渡性版本的軟件。

這份“系統分析及設計說明書”是針對“MyCallCenter v1.0”軟件提出的。

PSTN的用戶線路可以是普通的模擬線路或者是ISDN數字線路；IP網絡(luò )可以是點對點的撥號網（dialup network）、局域網(LAN)、廣域網(WAN)或者是互聯網（Internet）。MyCallCenter v1.0都能幫助您方便地管理經由PSTN和IP網絡(luò )的呼入與呼出呼叫。您可以主動用多種方式與您的聯系人通信，其他人也可以通過多種方式聯系到您；另外，在您離開的時間，可以將MyCallCenter v1.0設置成自動工作方式，她就可以按照您自己定制的呼叫處理流程處理各種呼入呼叫，使您不錯過任何一個來自PSTN和IP網絡(luò )的呼叫。

MyCallCenter v1.0貫徹融合通訊的思想，將傳統的電話技術和先進的IP電話技術結合在一起，并采用統一的方式來處理，既為傳統的電話帶來了新的生命力，又為先進的IP電話技術應用譜寫了新篇章。

MyCallCenter v1.0是一個建立個人聯絡(luò )中心理想的選擇。

第一章  產品概述

1.1  市場背景

現在已經是2001年，個人電腦早已普及，家庭擁有已經非常普遍；幾乎所有單位都已經將個人電腦作為辦公的必要設備。

通信事業發展的也很迅速，在中國，已經發展“到村村通電話”的局面，另外在一些城市和地區，正在大力推廣數字話的電話終端—ISDN，因為ISDN能夠提供更好的話音音質和更寬的數據處理能力，所以被廣大用戶迅速接受。

Internet的發展也很迅速，接入的方式和速度越來越快。撥號接入從普通的模擬線路Modem最大56Kbps發展到數字線路的ISDN最大128Kbps；專線接入從最初提供的64Kbps的DDN、2MBps的E1專線發展到現在的8Mbps的ADSL和10/100Mbps光纖接入。速度突飛猛進，但安裝價格和使用費用確大幅下降。

現在是信息時代，現代化的通訊方式很多，如何將這些方式集中起來，更方便地交流是廣大科技人員辛勤努力的方向。我們也一直在努力。即將開發的MyCallCenter v1.0也是為了這一目的設計的。

MyCallCenter v1.0將電話通訊和計算機網絡(luò )通訊融合在一起，并在此基礎上提供話音、視像和數據通訊方式；用戶可以主動利用這些方式與對方聯絡(luò )，也可以接受對方的電話呼入和網絡(luò )呼入請求，根據用戶定制的聯絡(luò )方式，對方可以通過程序與用戶直接交流，也可以接受用戶定制的信息服務。

使用MyCallCenter v1.0軟件，用戶就可以在占用少量計算機資源的情況下，實現了屬于自己的個人聯絡(luò )中心（Personal Communication Center）。

1.2  使用者范圍

MyCallCenter v1.0適合符合以下描述的使用者使用：

IBM PC及兼容機，Pentium 200 CPU、 64M RAM配置，安裝Windows 98/Windows NT/Windos 2000其中之一的操作系統，配置全雙工的聲卡，并配備了音響、麥克風。

如果您擁有了以上的計算機系統，此外，

（1）您如果還擁有一根電話線、相應的電話接入設備，本軟件就合適您使用。

（2）如果您可以接入Internet，方式不限，并且您的計算機特定端口可以通過Internet讓遠程客戶訪問，本軟件也合適您使用。

（3）如果您沒有（1）中描述的設備，也不能實現（2）中描述的要求，但您的計算機連接在一個TCP/IP局域網絡(luò )中，您也能使用本軟件，并且達到最佳的效果，但您的聯系范圍僅限于局域網絡(luò )內部。

（4）如果您不但具有（1）中描述的設備，您還能夠在不使用（1）中設備的情況下實現（2）中描述的要求，而且您的計算機還實現了（3）中描述的要求，這是最理想的環境，本軟件在這個環境下可以充分發揮其功能。

為了更清楚地描述MyCallCenter v1.0的使用者范圍，再補充以下幾點：

（A）當您采用（1）中的設備時，對方可以采用兩種方式來訪問：

一種是直接利用電話機，當您的電話接入設備收到呼叫時，按照您的設定，計算機可以提示您接聽電話，您可以立即用并線的電話機接聽電話，計算機可以為您保存好來話的號碼；您也可以讓對方直接與您的計算機進行交互式語音應答，這特別合適當您不在計算機旁邊的時候，交互式語音應答的流程可以由您編制，但對電話設備接入設備有要求，必須具有Voice功能。如果使用的普通模擬線路，那么使用的Modem要具有Voice功能，即我們常說的Voice/Data/Fax Modem。如果使用的是ISDN線路，根據我們了解的情況，目前常見的ISDN接入設備，如TA、TA+、NT1+不具有Voice功能，您需要特別的ISDN接入設備來實現此功能。

另一種是利用計算機和電話接入設備撥入，當您的電話接入設備收到呼叫時，按照您的設定，設備間握手，建立好數據鏈路，并在數據鏈路上加載TCP/IP網絡(luò )協議，然后就可以按照TCP/IP網絡(luò )方式來處理對方的請求。請參見下面（D）的描述。

（B）當您采用（1）中的設備時，您可以呼出：

您可以先用計算機控制Modem撥打您輸入的電話，計算機會(huì )為您保存撥號號碼，如果您撥打的線路連接的是電話機，當對方有人接聽時，您可以用并線的電話機接聽電話；如果您撥打的線路連接的是與您配置相同的環境，根據對方的設置，設備間握手，建立好數據鏈路，并在數據鏈路上加載TCP/IP網絡(luò )協議，然后就可以按照TCP/IP網絡(luò )方式來處理接受對方的反饋。請參見下面（D）的描述。

（C）當您按照（2）中的描述接入Internet后，如果您的計算機具有一個真正的Internet IP地址，Internet上其他的計算機就可以通過網絡(luò )來呼叫你。如果對方的計算機也具有一個真正的Internet IP地址，您也可以呼叫對方的計算機。如果你還具有（3）描述的環境，局域網上安裝了本軟件的計算機都可以相互呼叫。這些都屬于TCP/IP網絡(luò )連接的方式。具體的處理對方請求和接受對方反饋，請參見下面（D）的描述。

（D）這里專門講述當兩個計算機建立了TCP/IP網絡(luò )連接時情況。從呼叫方和被呼叫方兩者來說，都需要安裝MyCallCenter v1.0，數據都是有該軟件傳送和表示的。在呼叫方和被呼叫方之間，存在兩條虛擬的鏈路，一條是命令鏈路，一條是數據鏈路。命令鏈路來控制數據鏈路的數據的傳送，開始、停止、表示等。做為被呼叫方的時候，您可以為呼入的請求設定響應流程，在不需要您人工干預的情況下也能自動為呼入方提供特定的信息；也可以人工接入，與對方進行各種方式的交流。

在被呼叫方主動接入呼叫方的呼叫后，如果：

*雙方需要進行可視化交流，則呼叫方和被呼叫方的計算機都需要配置攝像頭，攝像頭可以是USB接口，也可以配合采集卡使用的攝像頭。

1.3  產品的主要特點

MyCallCenter v1.0是運行於 Microsoft Windows 環境下的點對點的個人通信軟件，她實現了融合通信技術，在TCP/IP網絡(luò )中融合聲音、視頻和數據，同時又兼顧傳統的電話網絡(luò )，提供個性化的定制手段，用戶可以構造屬于自己的影音并茂的個人呼叫中心。

1）融合通信，結合了計算機的強大功能與語音這一基本、普遍的通信工具。在TCP/IP網絡(luò )中的融合聲音、視頻和數據。

2）面對面的對話方式多樣。

3）自動應答方式多樣。

4）功能齊全的開發系統，為電話呼叫和網絡(luò )呼叫提供統一的圖形化業務流程開發界面。

5）開發系統支持中英文語音合成和識別技術。

6）開發系統支持數據庫各種操作。

7）關鍵技術遵循標準，通用性強。

8)呼叫信息、客戶信息管理功能完善，實現個人的客戶關系管理系統(Personal CMS)。

第二章  產品的適用環境及功能設計

MyCallCenter v1.0將電話網和計算機網絡(luò )整合在一起，提供統一的服務，產品的適用環境可以分兩類，一個是PSTN電話語音環境，一個是TCP/IP網絡(luò )環境。

2.1. PSTN電話語音方式

PSTN電話語音方式就是指傳統的打電話，用戶使用的電話線路可以是傳統的模擬線路，也可以是ISDN數字線路。

2.1.1.環境描述

模擬線路使用Modem與計算機相連，Modem種類比較多，這里先不考慮速度，Modem可分為軟Modem和硬Modem，軟Modem是指大部分功能由主機的CPU實現的Modem，運用了比較新的技術，由于簡化了硬件，價格相對便宜，比較新的主板集成的Modem或者是型號比較新的插卡式Modem一般都是軟Modem，另外USB接口的Modem一般也是軟Modem；硬Modem就是真正的Modem，常見的外置式串口Modem和老型號的內置插卡式Modem一般都是硬Modem。Modem一般都能夠實現Data、Fax功能；較新型號的Modem開始提供FSK方式來電號碼提取功能；具有Voice功能的Modem是全功能的Modem。能夠有來電號碼提取并具有Voice功能的Modem是MyCallCenter v1.0軟件最佳的選擇。

當您將Modem連接到計算機，安裝好驅動程序，運行MyCallCenter v1.0軟件，根據你的設置，當有電話呼入時，如果Modem能夠提取到來電號碼，并保存或者顯示出來，供您參考。如果您準備使用軟件提供的電話自動應答機功能，那么您的Modem必須支持Voice功能。

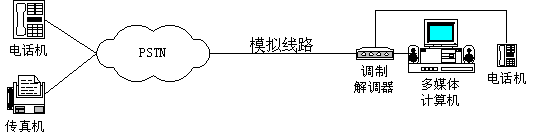

采用模擬線路時，實現PSTN電話語音方式的連接圖如下：

ISDN數字線路是比較新的技術，線路端設備也比較多，能夠與計算機相連的方式也比較多，常見的線路端設備有：

*NT1

ISDN外線先接入到NT1，提供兩個S/T輸出口，可以接數字電話，也可以接TA卡，連接計算機。

*NT1+

NT1+這是NT1的升級設備，它在NT1的基礎上為用戶多提供了一個或者兩個模擬電話接口，使得用戶可以像使用模擬電話機的方式來使用ISDN。

*NT1+USB

NT1+USB這是NT1+的升級設備，它在NT1+的基礎上為用戶多提供了一個USB接口，使得用戶可以直接利用USB接口來操作ISDN線路，這種連接方式合適計算機與外界通過ISDN線路進行數據連接，但一般不提供語音傳輸功能，不合適用于計算機與外界的話音交流。

*UTA

UTA是一個將NT1、NT1+、NT1+USB、TA插卡優點全部集中在一起的ISDN設備，它能一般能同時提供S/T數字接口，模擬電話接口，USB接口和RS232串口。USB接口和RS232串口主要是連接計算機，進行數據通信。

NT1、NT1+與TA卡合用與計算機相連，NT1+USB、UTA可以和計算機直接相連，進行數據通信，但他們合適計算機與外界通過ISDN線路進行數據連接，無法讓計算機處理傳統的電話語音呼叫功能。

因為NT1+、NT1+USB、UTA都可以提供模擬電話接口，如果用模擬的Modem 將它們和計算機相連，那么用戶利用計算機使用的電話的方式與模擬電話線路是相同的。

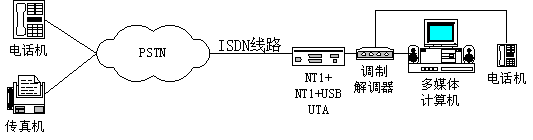

采用ISDN數字線路時，實現PSTN電話語音方式的連接圖如下：

2.1.2.功能描述

按照上面描述的連接，PSTN電話語音方式下，可以實現以下功能：

（1）電話呼入處理

*記錄來電號碼

*來電的處理方式可以在人工接聽、自動應答兩種方式間選擇

*人工接聽方式下與客戶關系管理相聯

*自動應答方式提供電話自動應答機功能。

（2）電話呼出控制

*可以提供代撥電話功能，并記錄電話號碼

*通話時是可以做通話記錄。

2.2.TCP/IP網絡(luò )方式

TCP/IP網絡(luò )方式是一種比較通用的網絡(luò )方式，可以用多種途徑在兩臺計算機間建立和生成TCP/IP網絡(luò )連接。利用網絡(luò )可以同時進行聲音、圖象、數據的互傳。

2.2.1.環境描述

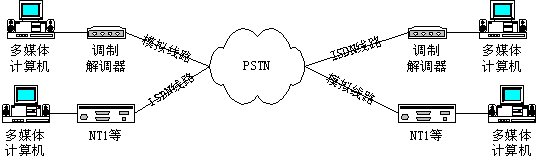

2.2.1.1 Point to point撥號連接方式

雙方同時連接在PSTN上，通過撥號連接在一起，建立TCP/IP連接。

不論雙方采用模擬線路還是ISDN線路，都可以相互撥通，建立TCP/IP連接。

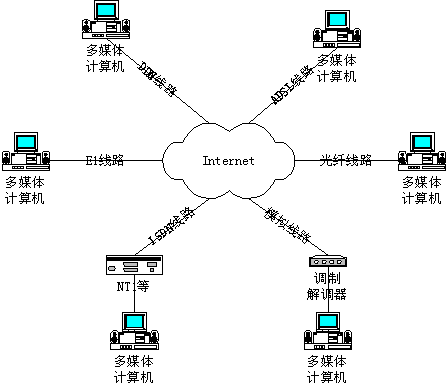

2.2.1.2 Internet方式

Internet方式連接的方式更是多種多樣，只要雙方的計算機可以同時連接Internet，那就可以通過Internet方式來建立網絡(luò )連接。

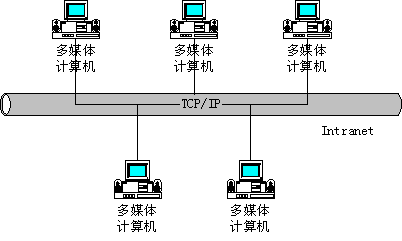

2.2.1.3 Intranet方式

Intranet方式比較簡單，一般都是采用網卡與局域網相連。

2.2.2.功能描述

按照上面描述的連接，在TCP/IP網絡(luò )下，可以實現以下功能：

（1）網絡(luò )呼入處理

*記錄呼入信息

*網絡(luò )呼入的處理方式可以在人工接入、自動應答兩種方式間選擇

*人工接入時可以提供文字交流、文件互傳、VoIP、可視電話服務。

*自動服務可以提供文字對話自動應答機、VoIP自動應答機和圖文電視、VOD視頻點播功能。

（2）網絡(luò )呼出控制

*記錄呼出信息

*根據對方的設置進行操作，如果對方人工接入，則可以與對方進行文字交流、文件互傳、VoIP、可視電話；如果對方是自動服務狀態，則可與對方的自動應答機交互。

第三章  產品總體設計

MyCallCenter v1.0主要需要實現以下的功能：

*呼入呼出管理。具有PSTN和IP網絡(luò )呼叫記錄、通話記錄、聯系人通信錄等功能。

*PSTN電話呼叫處理。具有來電顯示、語音通話、傳真收發、多功能電話撥號器等功能。

*電話自動應答機。具有可定制的語音提示、語音留言、傳真收發等功能。

*IP網絡(luò )呼叫處理。具有呼入提示、網絡(luò )電話（IP telephone）、網絡(luò )電視電話（IP videophone）、文字交談(Text chat)、文件互傳(File transfer)、電子白板(White board)等功能。

*IP自動應答機。具有文字、VoIP和圖文應答多種方式，可定制實現文字提示、語音提示、圖文提示、文件傳輸、遠程遙控等功能。
