航空集團運行控制部門分布式通訊平臺解決方案

2003/04/21

h.323網關的配置要求為：

PIII800或以上
RAM256M
HD10G或以上
10/100M網卡
Windows NT/2000操作系統

航空集團運行控制部門分布式通訊平臺的VOIP性能指標如下：

1、編碼：支持G.723,G.729語音編碼，G.723有6.3kbit/s和5.6kbit/s兩種。G.729是8kbit/s；
2、帶寬的要求：根據語音編碼不同，從20.8kbit/s(6.3kbit/s,30ms包長+ip包頭)一路，到28kbit/s(8kbit/s,30ms包長+ip包頭),11.6kbit/s(8kbit/s,120ms包長+ip 包頭)不等；
3、時延：在局域網上測試結構傳輸時延50ms, 具體應用時延視網絡(luò )性能決定；
4、最大線數：視網絡(luò )時延和帶寬決定，在10M局域網上最大可達120路語音；
5、支持的協議：H.323協議族，SS7,中國一號，ISDN；
6、可擴展性：IP話路以6路為單位，根據要求遞增。

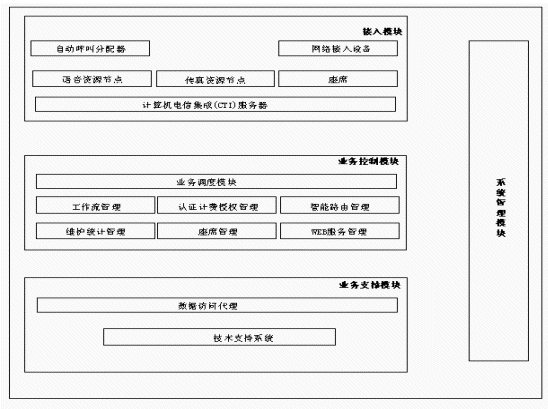

　　本通訊平臺系統一個豐富靈活高效的語音系統，能集中處理多個電話服務業務，將分散的用戶有效地聯系成為一個整體，節省人力和物力，由以下子系統構成：

·交換接入子系統
·CTI子系統
·自動語音傳真處理子系統
·人工座席子系統
·系統管理維護子系統
·身份認證處理子系統
·數據庫服務器/應用服務器子系統
·業務統計分析與決策支持子系統
·業務網關子系統
·電話錄音留言子系統
·網絡(luò )系統

八 航空集團運行控制部門分布式通訊平臺的維護管理功能

　　負責對本通訊平臺進行服務質量管理、網絡(luò )管理、運營維護管理、業務信息及決策分析等，幫助呼叫中心運營者用好系統，把握市場動態，不斷提高服務質量。

（1）服務質量管理
　　在客戶服務中心系統中，座席話務員是服務平臺對外服務的窗口，是主要業務處理的承擔者，也是影響整個系統功能和系統體系結構的決定性因素。因此，加強對座席話務員的質量管理具有很重要的實際意義。

　　人工座席可以分為管理座席和普通座席，在系統平臺中，管理席可以根據需要方便地對管理組內所有座席進行監聽錄音,在某些重要的服務中，可以提供全程錄音的功能。錄音功能是通過語音節點里空閑的語音資源來進行的，對于錄音文件，班長座席可以在任意一臺微機上，通過聲霸卡來放音，從而對座席的服務質量進行有效地監督。

　　對服務質量的評定除上述的監聽和錄音外，還可根據系統對座席狀態的統計信息，如等待時長、服務次數、應答速度、呼出次數、掛起次數及時長信息，作為對座席服務質量評定的另一個依據。

（2）網絡(luò )管理
　　網絡(luò )管理系統的主要任務是采集網絡(luò )中各種設備和設施的工作狀態，并由網絡(luò )管理員進行監視和分析處理，然后由網絡(luò )管理員向網絡(luò )設備和設施發出控制指令，以控制設備和設施的工作狀態。

　　在系統中采用業界領先的網絡(luò )管理軟件，該軟件提供了一整套強有力的工具，可以滿足集成化的網絡(luò )和系統管理需求。另外還提供了系統維護/網管模塊內嵌SNMP協議，遵循用對象視圖刻畫應用目標的分析方法，達到對網絡(luò )上所有支持SNMP協議的硬件設備進行統一的管理和監控。用戶可以借助圖形化的界面實時對系統各個部分的運行情況進行跟蹤監視，并可通過點擊某一具體硬件設備進行詳細的觀察。

整個網絡(luò )管理具有以下幾個主要特點：
·可自動發現網絡(luò )節點、自動產生網絡(luò )拓撲圖
·自動生成和保持TCP/IP網絡(luò )圖像
·持續監測網絡(luò )設備狀態
·通過色彩確定網絡(luò )設備的狀態
·提供單一的監視和控制點
·方便地訪問特定子圖
·獲取實時及歷史網絡(luò )信息
具體包括以下幾方面：配置管理、故障管理、性能管理、安全管理、權限管理等。

（3） 系統維護管理
　　維護管理提供對系統中的設備運行過程中的維護與管理。

（4）計費管理
　　所有的計費由后臺專門的計費軟件來實現，我們稱之為后臺"軟計費"，即預先設置一計費配置表，當系統調用相應的需計費的業務模塊或業務數據時，即啟動相應的流程進行記錄。記錄內容包括有主叫號碼、開始時間、結束時間、業務類型等參數。最后到月底將這些原始的計費數據進行整理后，通過數據代理轉發給相應的計費中心，實現費用的結算。

　　同時，所有業務話單的生成均是由應用服務器中的計費服務器（AS）來完成的，當用戶進入服務系統時，業務控制流程必須向計費服務器申請一個時鐘，計費話單由此時鐘對應的計費表項來維護，由于時鐘從同一個服務器上取，所以保證了時間的一致性。這樣將系統的計費都統一集中在一個構件中實現，有效地避免了超長話單和重疊話單的出現。

（5）統計管理
　　統計功能包括話務統計、消息流量統計等。

　　統計功能實現對指定設備、指定字冠、指定路由進行話務統計，可統計單位時間的占用次數、有效占用次數、平均占用時長、應答次數、遇忙次數、擁塞次數，并提供各類的顯示圖表方便用戶瀏覽，并可以存入文件，并且可以打印輸出，消息流量統計主要是針對H.323協議層模塊，主要完成指定通信通道的消息流量，不同類型功能的流量統計。

（6）業務生成管理
　　所謂業務生成管理是指模塊化的系統結構提供開放、靈活的接口，運營者或用戶可根據需求靈活修改業務，從而達到全面服務用戶、滿足用戶的目的。同時，也可根據市場需求，及時生成市場急需的綜合業務。在實現上，系統提供靈活、方便、易于使用與開發的業務生成（開發）工具，為技術人員提供方便的業務生成手段和業務基本模式。主要內容有：

　　具備各種基本業務模塊生成功能；
　　根據業務發展需要，可靈活方便生成各種工作流程、調配各種資源。

九 航空集團運行控制部門分布式通訊平臺的安全性和可靠性

　　系統建設的安全性是整個工程中非常重要的問題，網絡(luò )的安全可靠和重要信息安全成了我們系統建設所考慮的首要特性。為了使系統安全運行，我們將嚴格按科學的行之有效的方法和手頂，運用目前流行的技術，保障本通訊平臺的正常、高效運行。

　　在本系統中，我們主要從以下幾個方面來考慮系統的安全性和可靠性設計：

（1）雙機集群
　　為保證系統的安全可靠運行，建議服務器采用機群技術（Clster），即多臺主機同時作業，相互監測，通過跳線相互監測對方的運行狀態，一旦發生故障，故障主機上的作業自動切換到正常主機上繼續進行。這種方案的好處是：

　　兩臺主機都得到充分的利用，沒有閑置的系統資源。
　　兩臺主機分別做不同的工作，可將負載相對均衡地分配，成倍提高系統的效率。
　　故障發生切換時間短，一般在1ms左右，在這樣短的時間內，業務不會(huì )中止。

（2）訪問控制
　　網絡(luò )用戶注冊、用戶訪問資源的授權、文件屬性和路由器、交換機配置進行網絡(luò )用戶的訪問控制。

（3）信息傳輸安全
　　客戶服務設置服務密碼,關鍵信息傳輸建議采用DES/RAS加密算法相結合,保證信息在傳輸過程中不被盜取。

（4）數據庫安全
　　在本平臺應用軟件開發中將充分利用關系型數據庫的安全機制和錯誤恢復機制，在處理結果未提交前如發生錯誤則進行回滾，保證數據的準確性和完整性。

（5）應用軟件的安全性
　　由于軟件體系結構采用業界領先的多層Client/Server方式，采用對象封裝技術，各業務對象在處理時，其自身的變化將不會(huì )對整個業務運行造成影響，利用本通訊平臺提供的網管構件，可將錯誤的、失效的、致命的業務對象從進程中刪去，保證業務處理的順利完成。

　　同時系統的安全構件對各種操作進行監視，可以支持特殊情況下的數據加密處理。

（6）WEB服務安全
　　首先通過身份識別來保證非法用戶無法進入本系統；第二是可以在廣域網上使用SSL對用戶重要信息進行加密,以保證信息傳輸過程中的安全。

（7）防火墻
　　對本系統連入廣域網等外部網絡(luò )，應設置防火墻，以保證企業內部網絡(luò )的安全，防火墻可采用路由器提供的防火墻功能或采用專用的防火墻。

（8）防病毒措施
　　系統應采用相應的網絡(luò )防病毒軟件，保障系統不被病毒侵入，使系統能夠長期安全穩定地運行。系統需設立管理員定期查毒的制度。

（9）安全備份
　　對于系統的重要信息應采用磁帶或可擦寫光盤等方式對信息進行備份。

（10）安全管理制度
　　理論上在軟、硬件上的各種安全措施都不能安全確保系統的安全。另外，若接入INTERNET，防火墻也并不能阻止病毒的入侵和破壞。系統的安全在很大程度上還需要建立良好的安全意識和健全的管理制度。在這一點上，我們可以在系統建設的同時，協助客戶建立相應的管理制度和運行規范，并向具體使用人員宣傳和培養網絡(luò )安全意識。

十 航空集團運行控制部門分布式通訊平臺的業務功能概述

　　航空集團運行控制部門分布式通訊平臺將接入功能、導航功能、自動語音查詢功能、人工座席服務功能、話路轉接功能、信息資料處理緊密聯系起來。本地或異地有關部門/工作人員撥打特服電話號碼后，可以根據需要選擇人工服務、自動語音查詢、自動留言，并能夠在幾種服務中來回切換或轉接其它電話，也可以路由到遠程座席；所記錄的資料可以分門別類的進行統計并形成報表，供相關部門進行檢索查閱；意見處理完畢，可由人工座席主動呼叫本地或異地有關部門/工作人員，告知處理意見，形成閉環處理流程；可定期進行信息歸納、推演、預測等，從而得到信息深加工品。

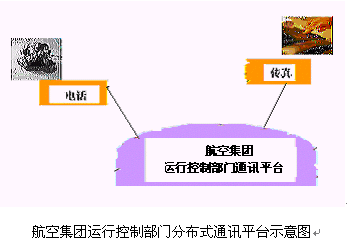

總體業務流程如下圖所示：

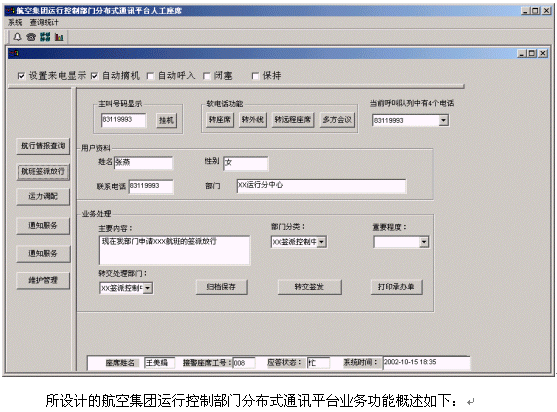

示意性的人工座席界面如下圖所示：
