SPAS-SF信令采集器產品介紹
2003/04/01
1 簡介
隨著通信技術的不斷發展，通信網絡(luò )日益復雜，信令是通信網的神經，支撐和控制著通信網的正常運行。七號信令目前是國內最主要的局間信令，在固定網、移動網上都得到了廣泛采用。與七號信令相關的采集、監測、監控等應用有非常廣闊的市場。
我公司研制的SPAS-SF七號信令采集系統具有容量大、接口類型豐富、維護方便、穩定可靠等特點，目前已經通過了信息產業部的測試，可廣泛應用于信令監測、網間計費、移動落地短訊和基于信令監測的增值業務等領域。
2 SPAS-SF的簡介
2.1 SPAS-SF技術特點
2.2 SPAS-SF硬件構成

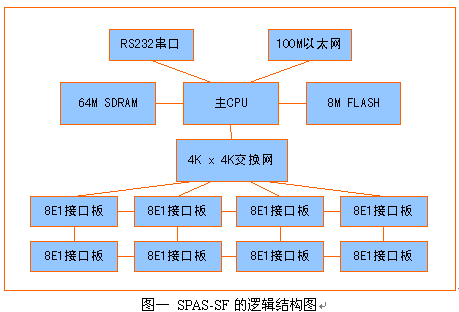

圖一是SPAS-SF的硬件邏輯結構圖。
主CPU采用MOTOROLA公司的高速雙處理器內核芯片，CPM內核專門處理外設接口，包括256條HDLC、100M Etherenet、10M Etherenet。而POWERPC內核則處理應用程序。
交換網容量 為4K X 4K，能實現4096X4096無阻塞交換。 每E1接口板支持8個E1。SPAS-2002母板可以插8塊E1接口板，具有64個E1接口。
內置64M SDRAM，使系統有很大的存儲空間。
SPAS-2002可以通過10M/100M以太網級聯擴容。
2.3 SPAS-SF的接口指標：

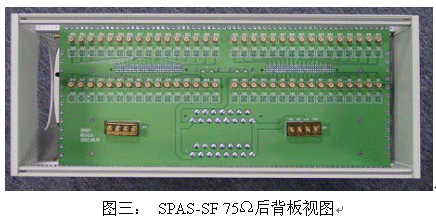

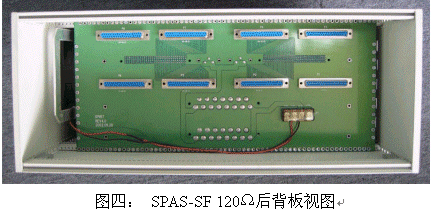

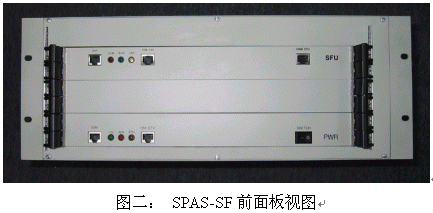

2.4 SPAS-SF機箱結構：
機箱尺寸：19英寸4U標準機箱（可插兩塊電源板，一塊信令采集板），側面通風設計。
2.5 SPAS-SF性能指標：
2.6 SPAS-SF物理電氣指標：
遵照GB7611-2001《數字網系列比特率電接口特性》 基本電氣特性：合格

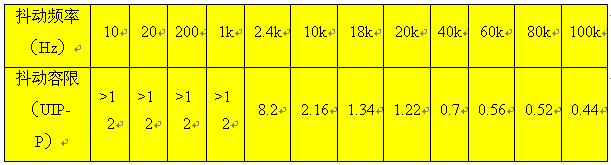

120Ω系統發送、接收支路跨接衰減

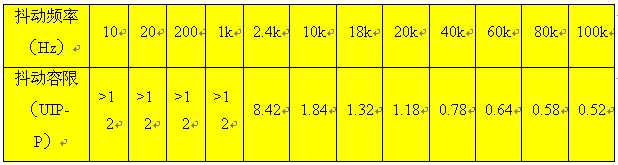

75Ω 系統發送、接收支路跨接衰減
傳輸特性：
120Ω系統:合格
75Ω系統：合格
傳輸性能：
120Ω系統 ：72小時無誤碼
75Ω系統： 72小時無誤碼
2.7 用戶使用接口配置
數據配置：
統計功能：
鏈路統計：FISU，LSSU，MSU的個數和比例；重發MSU，錯誤信號單元的個數和比例。在此基礎上計算每條鏈路負荷。
告警監視
SPAS_FS能夠監測到每個信令鏈路上的傳輸告警和信令告警。
傳輸告警包括：
- E1接口：No Signal，AIS，No Frame，Distance Alarm
信令告警包括：
- 信令告警：No Frame
- 信令錯誤：Truncated，7 Ones，Too Short，CRC-16 Error
SPAS_FS能立即顯示告警的狀態，并且能把告警保存在記錄中或者通過數據接口或網絡(luò )接口通知后臺服務程序。
條件過濾：
消息過濾條件、告警過濾條件。
3 同類產品比較
我公司團隊中的幾位主要技術人員均在電信領域中的交換、信令、IP協議、網管、嵌入式操作系統等方面有多年的實際工作經驗。SPAS-SF信令采集器是基于SPAS可編程軟交換平臺這一思想開發的。它和一般脫胎于測試儀表的信令采集系統有以下不同：
1） 具有4K*4K的交換網絡(luò )：
此功能在七號信令網管中用下不大，但在信令計費中是必不可少的。
2） 每塊單板上具有100M以太網接口：
此功能方便組網和維護，也可通過此接口和主機通訊完成各種應用功能。
3） 模塊化設計，超大容量可平滑擴容：
原來的七號信令網管系統只對骨干網的信令進行采集，數量相對較少，用測試儀表或工控機插卡的方式可以解決。而信令計費是對全網的所有信令鏈路進行數據采集，其容量要求是很大的。原先的方案是無法滿足要求的。
4） 電信級產品，支持插撥、雙備份：
原先七號信令網管監測系統對可靠性要求較低，因為七號信令網本身的故障較少，因而監測系統只要不和信令網同時發生故障（此概率很小），運營商即可接受。因此，運營商不要求熱插撥、雙備份。這樣，用測試儀表或工控機插卡的方式可以勝任。而信令計費系統一旦發生故障直接導致話費損失，這是電信運營商絕對不能容忍的，因此熱插撥是必須的。
4 SPAS-SF系統可靠性測試
測試目的：測試SPAS-SF對數據采集的處理能力、通過TCP/IP的傳輸能力、長時間運行的穩定性.
測試儀表: 北京直真節點技術開發有限公司的ZJ-HDC/SMA-2003信令測試儀

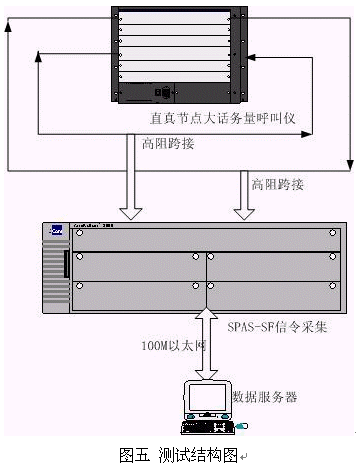

測試方法：
測試結果：經過24個小時的呼叫測試，我公司測試接收程序接收的消息個數與直真節點儀表呼叫產生的消息一致。
5 典型應用
用戶可使用SPAS-SF并依照有關規范的要求，對新安裝的協議或交換設備以及升版或新發布的軟件進行有效性和一致性測試。

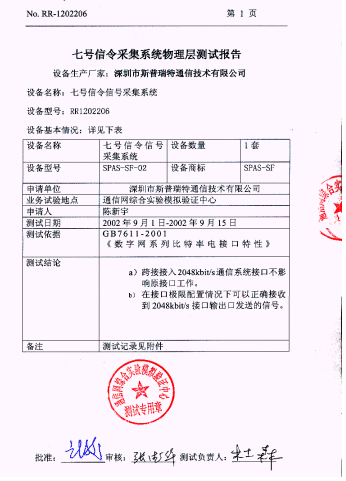

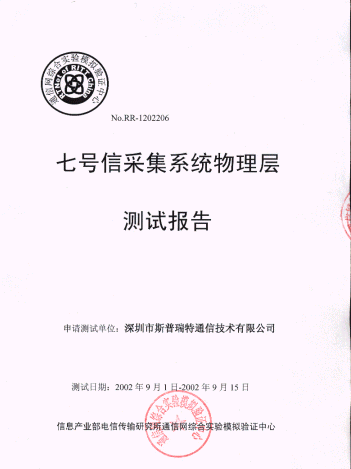

6 信息產業部測試報告
斯普瑞特供稿 CTI論壇編輯
