應急指揮中的調度聯絡(luò )中心建設思路
尤羚 2010/10/19
應急指揮系統建設的基礎目標之一是實現“連得通，叫得應，看得見”的應急通信支撐體系，保障應急工作高效及時地開展，這既是服務于平時工作協調的需要，也是服務于戰時指揮調度的需要。
應急通信支撐體系包括兩個重要部件：
首先是網絡(luò )。當災難和重大事件發生時，人們最希望能夠及時聽到現場的聲音、看到現場的圖像、得到現場的各種數據，根據實際情況進行部署指揮，將損失控制在最小程度。起初，應急通信所使用的聯絡(luò )方式是公眾固定電話網PSTN，主要因為其費用較低、容量較大，但固定電話網受到線纜鋪設的限制，并不是任何時間、任何地點都可以使用的。隨著通信業的快速發展，除固定電話網以外，公眾移動電話網PLMN、互聯網Internet、多媒體網絡(luò )、集群通信網、衛星通信網等各種通信網絡(luò )已讓人們的信息傳遞不受時間和空間的約束，應急通信的手段也得到了極大的豐富。
其次是聯絡(luò )。應急事件的防范與快速處置過程是各個部門協同作戰、統一調度、統一指揮，將事故損失降低到最低程度的過程。在依托各類基礎通信網絡(luò )的同時，獲取信息和下達指令都離不開調度聯絡(luò )中心。通過調度中心，可以將各個相互割裂的網絡(luò )進行整合、互通，使得不同通信網絡(luò )中的終端都可以和聯絡(luò )中心實時、有效地溝通，同步、快速地接收指令信號。現代化的聯絡(luò )中心可以快速、全面地為各級領導提供實時、準確的事件信息，能有效地提高各級領導決策的時效性；能將各級領導的指令迅速、準確地傳達給相關的執行單位和人，有效阻止事件進一步惡化，減少人員傷亡、財產損失和負面影響。
那么，在現代應急的狀態下，多種多樣的通信網絡(luò )，我們選擇哪些網絡(luò )？又該如何調度呢？
隨著IP技術的發展完善，各行業調度聯絡(luò )中心從最初的固定電話調度中心逐步演變，經歷了第二代工控機時代，目前正在建立完善第三代PBX＋服務器＋IP網的應急調度聯絡(luò )中心，使得傳統電話和IP電話的互通成為可能。但是第三代應急聯絡(luò )中心在與移動通信網、無線集群網的互通以及數字錄音、應急預案方面非常薄弱，無法快速應對類似于汶川地震、2008雨雪冰凍災害等重特大應急事件。

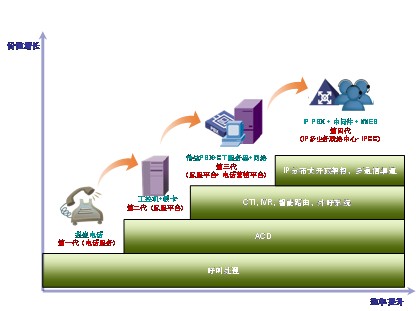

圖:應急調度聯絡(luò )中心建設發展模式
按照國家應急的技術規范要求，應急調度聯絡(luò )中心主要用于支持應急管理日常工作聯絡(luò )，突發公共事件應急處置時話音、數據、視頻等業務的調度需要，應充分利用已建的公眾與專用通信網絡(luò )、有線與無線通信資源，實現與各級應急平臺以及突發公共事件現場間的信息傳送，確保應急處置時通信聯絡(luò )的安全、可靠、通暢。
第四代應急調度聯絡(luò )中心逐步進入人們的視野，以IP網絡(luò )為調度核心，接入有線電話系統PSTN、無線電話系統PLMN、無線集群系統和衛星通信系統的第四代調度聯絡(luò )中心，以IP網絡(luò )電話系統為主要通信手段，同傳統有線電話一樣，既可在平時滿足日常辦公通信需求，也可在應急時作為調度系統核心使用。調度中心接入各種通信網絡(luò )，連接調度各類通信終端，在“聽得見”、“叫得應”的同時，利用IP網絡(luò )的高帶寬與靈活性，將現場視頻、會(huì )議視頻、數據圖像傳到聯絡(luò )中心，使指揮中心和現場操作相互“看得見”。指揮中心人員無需到現場指揮，大大降低了組織、運送人員、設備的工作量，降低了次生事故風險，提高了決策效率，并為協同、并發決策多起應急事件打下了技術基礎。與此同時，所有聽見的聲音、看到的圖像，都通過IP SAN進行同步數字錄音、錄像，便于事后總結、回顧。
圖:第四代應急調度聯絡(luò )中心
第四代應急調度聯絡(luò )中心從物理架構上劃分，由聯絡(luò )操作區、后臺支撐區、現場指揮中心、現場應急隊伍、分支聯絡(luò )中心等部分組成。從邏輯上劃分，主要子系統和功能如下：
IP調度系統
IP調度系統是整個調度聯絡(luò )中心的核心，分為業務應用層、業務交換層和業務接入層三個部分。
業務應用層
是調度聯絡(luò )中心的“臉面”，主要包括調度控制軟件，通過業務交換層提供的API呼叫控制接口，實現具體應用功能模塊，如召開會(huì )議、應急預案等。業務應用層的操作應簡單、快捷，常用功能及應急指揮調度都可以實現“單鍵操作”。各項功能完全通過軟件實現，充分體現了軟交換平臺的應用特點，需具有完全開放的架構。應具備應急指揮預案功能，平時可實現點對點的通信，在應急狀態下可按照應急指揮預案操作，迅速與事先設置好的各方實現多方通信。
業務交換層
是調度聯絡(luò )中心的“心臟”，是調度聯絡(luò )中心解決方案的核心組件，基于軟交換平臺實現指揮調度功能，包括IP-PBX、調度服務器、會(huì )議服務器、各類應用服務器等，實現完成調度控制、會(huì )議管理等功能。
采用NGN架構，將數據流與控制流分離，可保障在調度設備故障情況下，已建立的通話、圖像傳輸不中斷。
基于高可靠硬件平臺，具備雙機熱備功能、數據實時同步，在一臺調度服務器故障時，及時切換到備份設備上，保障系統高可靠性。
基于標準SIP協議，提供相關業務協議擴展、第三方基于SIP的呼叫控制接口，保障開放、易接入、可擴展。
調度通信分級調度，上級可對下級實現監督、控制功能。調度系統對級別的層次沒有限制，可由用戶根據需要自定義；調度中心能夠實現對下級調度點位的通話控制功能，包括錄音/監聽、強插、強拆、攔截等；并且上級調度中心能夠實現對下級調度點位的實時監督：下級調度點位的通信狀態（摘、掛機狀態和主被叫號碼）會(huì )實時顯示在調度指揮中心的調度控制臺上，使得上級對下級的通信狀況“一目了然”。
對呼入調度臺的電話，能進行自動排隊、緊急電話優先排隊等策略，具有群答、轉接、接入會(huì )場、呼叫保持、呼出入會(huì )等呼入操作功能。
業務接入層
是調度聯絡(luò )中心的“四肢”，接入多種不同類型網絡(luò )與終端，包括PSTN/PLMN接入網關、無線集群接入網關、衛星調制解調接入設備、視頻圖像接入設備等，其主要作用就是將不同網絡(luò )、不同信號源數據，轉換為IP數據、信令，接入業務交換層。
有線電話系統
即原有傳統公眾電話網絡(luò )系統，其電話終端以及局部網絡(luò )可作為IP調度聯絡(luò )中心的延伸，也可整網作為第四代調度聯絡(luò )中心的備份網，在IP調度網出現異常時備份使用。有線電話系統應滿足應急工作日常辦公通信需求，具備一般電話業務功能，同時能滿足處理突發事件所需的電話指揮調度功能（如組呼、群呼、熱線、電話會(huì )議、優先呼叫、連選等），并具備同時處理多起突發事件的能力。
有線電話網通過語音網關接入IP調度系統，語音網關設備需要提供數字中繼功能，并可以提供模擬中繼及FXS模擬終端接口，滿足不同區域、不同行業靈活部署的需求。同時語音網關需支持斷網逃生功能，當遠端無法訪問到軟交換平臺時，語音網關能夠將模擬外線（FXO）連接到相應的FXS端口，通過有線電話網確保通話暢通。
無線電話系統
即目前公眾普遍應用的GSM、CDMA、GPRS、WiFi無線網絡(luò )，以及日益興起的3G無線網絡(luò )。作為有線電話系統的補充和完善，使用2G、3G通信手段，具備有線電話系統的各項功能，適用于有線電話無法覆蓋的地區、以及人員/車輛移動中的通信需求。其業務系統要求與有線電話一致。在接入方式上除WiFi網絡(luò )直接接入IP調度系統外，大部分無線網絡(luò )也采用語音網關方式接入IP調度網，與有線電話系統基本一致。
無線集群系統
即公眾所熟悉的無線對講系統，目前廣泛應用于樓宇保安、出租車呼叫、警用電臺呼叫等領域，支持單呼、組呼、廣播呼叫、緊急呼叫等基本集群業務；支持用戶優先級定義、用戶強插、調度臺強插等集群補充型業務。無線集群系統可通過集群調度服務器接入到IP調度網中。
衛星通信系統
在上述系統受災害影響而無法應用或無法覆蓋到的情況下，衛星成為應急指揮現場通信的最好技術手段，適用于特殊情況下的遠距離應急通話和數據、圖像傳送。應急指揮現場衛星通信系統可以成為一個小型的調度指揮中心，即完成現場以及周邊地區人員調度，也可以接收中心調度中心的指揮。其由平臺網絡(luò )支撐、圖像接入管理、視訊會(huì )議管理、語音調度系統、綜合應用系統等組成，根據規模大小可分為大型移動平臺、小型移動平臺和單兵平臺，各類型平臺會(huì )根據運輸平臺情況對系統進行相應裁減和便攜化。
衛星通信系統接入IP調度系統，以衛星線路為主，目前采用VSAT方式較多，同時還可通過3G方式進行線路備份，滿足平時和戰時的不同場景的應用。
數字收錄系統
應急事件一般分為事前、事中、事后三個階段。在事前，對于調度聯絡(luò )中心而言，重點是基礎設施建設、人員培養等一般性事務；在事中，應急調度是重中之重；而在事后，需要及時總結、回顧，刷新原有預案，形成事件閉環。
因此全程收錄應急調度過程中的聲音、圖像，可以全面記錄事件過程，對于事后的總結、回顧有著重要意義。傳統的調度系統中，只有少量話音被模擬設備記錄，不易保存、查詢、總結，同時對于應急現場傳回的畫面、應急調度指揮會(huì )議的圖像，幾乎沒有全面的記錄。第四代應急調度聯絡(luò )中心使用基于IP SAN的有效、高可靠的數字錄音、錄像系統，能夠實現通話錄音、圖像錄像、存儲、備份、查詢、回放和錄音監聽等功能，同時具備以下特點：
1)采用軟件錄音方式（無須錄音卡）；
2)具有坐席同步錄音、錄音記錄和錄音回放的功能；
3)強制性啟動錄音；
4)錄音查詢：按照日期時間/分機號/電話號碼等進行查詢和回放；
5)具有錄音轉存功能，對錄音存儲進行冗余備份。
第四代應急調度聯絡(luò )中心系統以IP為核心，多系統接入，除了接入手段豐富、接入終端多樣化以外，與傳統三種調度系統相比較還具有以下優勢：
眾所周知，IP網絡(luò )與傳統語音網絡(luò )相比，具有覆蓋范圍廣、不受地域限制、擴展性強、管理維護簡便等諸多優勢，這使得基于IP網絡(luò )的調度通信系統的可控制的范圍可以靈活擴展，既可以采用有線方式，也可以采用無線方式。
各行業的通信系統都是級別分明的，上級可對下級實現監督、控制功能。NBX IP聯絡(luò )中心系統對級別的層次沒有限制，可由用戶根據需要自己定義。具體功能包括錄音/監聽、強插、強拆、攔截等。
聯絡(luò )中心系統的一大功能特點是強大的通信控制功能，系統不僅可以實現常規的點對點通信，還可以事先定義各類突發情況的應急指揮預案，當遇有突發情況立即啟動。這是一個“點對面”的通信模式，緊急情況時，指揮中心可以與預案設置的各方及時進行多方通話。
- 與原有聯絡(luò )中心通信方式互為備份
聯絡(luò )中心通信是可靠性要求非常高的應用需求，以往的備份手段多考慮為對單一網絡(luò )通信的備份，其缺陷在于：當傳輸的關鍵節點出現問題，即使我們提供了主機備份，也不能確保通信的暢通。因此，在考慮主機備份的同時，也要考慮傳輸路由的備份，這樣才能大為提高整體調度通信方案的可靠性。很多行業已經建立起傳統的窄帶通信調度系統，建立基于IP通信的調度系統將是對原有系統的有效補充，同時提高通信調度的整體可靠性。
CTI論壇編輯
