Zed-3(捷思銳科技)無線集群調度系統

2011/09/02

　　McWiLL網絡(luò )的多媒體調度與集群對講整體解決方案

　　概要

　　McWiLL-MDS系統是捷思銳推出的基于McWiLL網絡(luò )的多媒體調度與集群對講整體解決方案，該系統能夠讓指揮調度人員通過語音、視頻、短信等綜合的多媒體方式實現指揮調度，并且與數據業務系統進行高度集成。該系統能夠應用于生產調度、應急通信、軍隊指揮等領域，已經在國內的鐵路、機場、港口、石化、電力、煤炭、軍隊、公安、消防、應急通信等眾多行業得到了廣泛的應用。

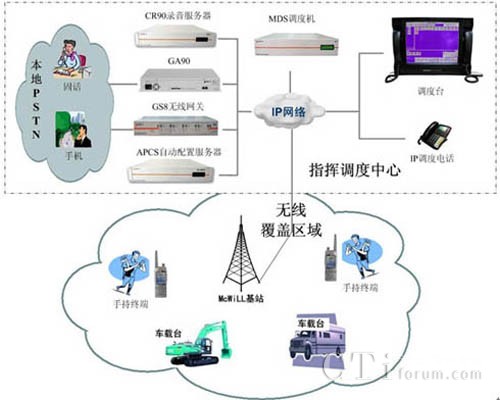

　　捷思銳的MDS解決方案能夠為客戶提供包括調度機、調度臺和各種調度終端在內的組網所需的全部設備。調度話機、工業車載終端（車臺）、手臺、視頻攝像頭等豐富的終端類型，可以滿足客戶不同使用環境的多媒體調度需求；該系統還可以通過IP、E1/T1、GSM/CDMA、E&M等方式實現與NGN、固話、手機、對講電臺等網絡(luò )互聯，實現與傳統通信網絡(luò )、PSTN用戶以及現有對講系統的通信。

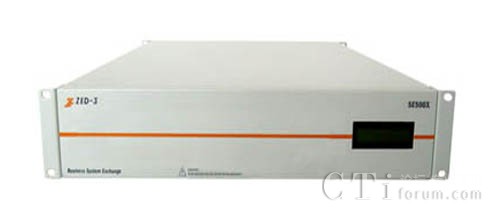

　　調度機

• 語音調度：用戶可以進行單呼、組呼、會(huì )議等語音通信操作，調度臺或者高級別用戶還可以進行強插、強拆、監聽等操作。



• 集群對講：車臺和手臺等終端上面都設置有PTT按鍵，可以發起本組內的對講。對講的使用方法與傳統對講電臺完全一致，不改變用戶現有的使用習慣。



• 視頻監控：系統可將視頻終端采集的動態視頻數據經過壓縮編碼通過網絡(luò )發送到指揮中心，指揮中心可以實時了解調度現場的事態變化；


• 文字指令：系統支持文字指令（短消息）的發送，能夠給車臺、手臺等終端發送文字指令，滿足在噪音大或其它不方便講話的環境下進行指揮調度的需要。



• 分組會(huì )議：管理員設置好分組以后，不但可以通過調度臺發起會(huì )議，有權限的終端也可以直接發起會(huì )議，方便用戶在遠離調度臺的環境下使用。會(huì )議成員不但可以包含系統內部的IP話機、車臺和手臺，還可以接入固話和手機用戶。



• 協同調度：MDS系統允許配置多個調度臺，并可指定調度臺的級別及可調度用戶。調度臺之間可以協同工作，滿足用戶多調度指揮中心的需求。



• 數據日志存儲：系統能夠記錄各種操作和告警等日志信息，可以對通話進行錄音，并能夠保存視頻、圖片和文字指令，允許管理員調閱回放，這些數據可以作為指揮調度過程重演的重要依據。



• 動態分組管理：系統支持對用戶進行分組設置，使用會(huì )議和集群對講等功能時，只有組內人員才能夠互相通話，不同組之間的用戶可以通過單呼的方式進行通話。調度員可以靈活的改變分組成員，車載臺和手臺等專用終端設備也可以在不同分組間切換。



• 用戶分級權限：系統支持6個等級的調度權限以及256個等級PTT搶占的優先級設置，管理員能夠對用戶進行權限級別設定，保證高權限級別用戶的通信優先性。



• 終端狀態指示：調度臺上能夠看到終端的當前狀態，能夠實時指示出終端的空閑、振鈴、通話等狀態。



• 擴音廣播功能：可以在車載臺等專用終端的揚聲器上對聲音進行放大，然后通過外部揚聲器輸出。



• 靜態圖片采集：可將視頻終端采集的靜態圖片通過網絡(luò )發送到指揮中心，便于調度員了解現場情況，并可以作為資料進行保存。



• 可選加密通信：捷思銳可根據用戶需求，采用專門算法對語音和數據通信進行加密，滿足軍隊、公安等行業對數據安全的需要。

• 多媒體調度：系統能夠支持語音、對講、視頻、圖片和文字等多種調度方式，滿足用戶在不同應用場合的需求。



• 部署方便：整個系統的終端都支持網絡(luò )遠程配置，所有用戶權限等策略都是通過調度臺進行集中管理，能夠方便的進行部署和管理。

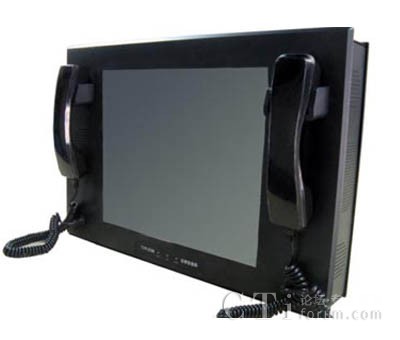

• 界面友好：調度臺采用圖形化界面，支持鼠標的點選拖曳操作，全中文用戶界面，方便使用人員操作。



• 安全性高：用戶可選對語音、視頻、短消息等所有通信數據進行加密，保證用戶通信數據的安全。



• 可靠性高：對調度機和基站等系統核心設備，可以采用雙機熱備的方式進行設計部署，保證整個系統不會(huì )因為單機故障造成全網癱瘓，滿足用戶通信高可靠性的要求。



• 分布部署方式：由于該系統以IP網絡(luò )作為承載網，可以在城域網、光纖、衛星等多種線路上使用。因此，整個系統的部署不會(huì )像傳統語音通信一樣受限于銅線的傳輸距離，所有的設備和終端之間的物理距離可以間隔很遠。



• 可擴展能力強：當單臺調度機的容量不能滿足用戶數量需求時，可以通過捷思銳的主機堆疊技術增加系統中調度機數量，達到擴展系統容量目的，滿足大容量用戶的使用需求。



• 通訊方式豐富：系統不但能夠與現有的PSTN、GSM、CDMA、WiFi、McWiLL、TETRA、GOTA、MT1327、衛星等網絡(luò )和設備互聯，滿足用戶通信多樣性需求。系統可以將手機和固話等PSTN用戶接入到調度會(huì )議中，使得不在系統作業區域的人員也能夠方便地進行協同工作。

• 基本通話功能：調度中心及所有的固定崗位人員、移動人員和車輛互相之間均可以互相通話。



• 快速電話會(huì )議：使用調度臺可以快速召開電話會(huì )議，會(huì )議成員即可以預先設定，也可以臨時進行指定。通過GS8無線網關、GA90 E1/T1網關等設備，還可以和手機、固定電話互聯互通；使調度人員、作業人員使用任何一種通信設備均可以加入到調度會(huì )議中，滿足處理突發任務等情況下的通信需求。



• 實時視頻監控：如果系統中安裝了視頻采集終端，調度臺可以通過接口與視頻終端實現聯動，查看現場實時視頻，增加對作業現場態勢的了解，便于隨時調整指揮調度策略。



• 文字指令調度：調度中心可以通過調度臺給被調度用戶發送文字消息，使用該功能調度員可以快速發布作業計劃，且終端用戶可以隨時進行調閱。在強噪音干擾環境等不方便語音通信場合，文字指令調度可以作為語音的很好替代調度手段。



• 作業數據通信：作業人員可以通過手臺等專用終端的數據通信功能與原有的作業管理或數據庫等系統互聯，可以進行作業任務和數據查詢、輸入作業結果等操作。



• 調度數據存儲：系統能夠對調度過程中的語音、視頻、圖片和文字等內容進行記錄，這些數據可以作為調度作業操作重演的重要依據。



• 自動配置管理：通過捷思銳的APCS自動配置與管理服務器，能夠對所有終端設備進行自動配置和統一管理，極大減輕了系統維護的工作量，降低對安裝人員素質要求，節省用戶建設和維護成本。

• 專業對講終端：工業級PTT對講手臺和車載臺可以滿足不同用戶的使用需求。



• 延續使用習慣：基于MCWiLL網絡(luò )的MDS集群對講系統的使用方式與傳統半雙工對講的PTT使用方式完全一樣，不需要改變用戶使用習慣，更容易為用戶接受。



• 響應速度更快：系統建立群組通信時間小于500毫秒， PTT搶占時間小于300ms，能夠滿足對通信響應速度要求高的客戶需求。



• 系統容量更大：MDS系統可支持多達10000個集群對講用戶，滿足大容量用戶PTT對講的使用需求。



• 靈活群組劃分：系統可以靈活的劃分對講群組，不通群組之間互不影響。不但調度員可以改變用戶群組成員，有權限的終端用戶也可以自主在所屬群組之間切換。



• 頻點申請容易：由于傳統800M頻段多數分配給公安、消防等部門使用，新建設的對講系統申請這一頻段往往會(huì )遇到困難。使用McWiLL網絡(luò )建設集群對講系統，可以避開800M頻段，申請相對容易，受政策限制小。

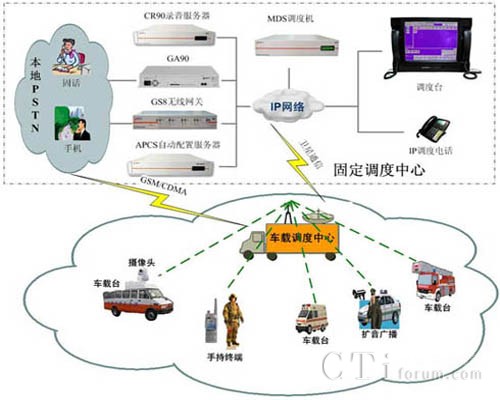

• 部署機動靈活：應急通信車中包含了調度系統的所有設備，可以快速到達指定的地點，快速建立起現場通信網絡(luò )。



• 通信方式多樣：應急通信車不但能夠通過McWiLL網絡(luò )實現終端接入，還可以通過GSM/CDMA等網絡(luò )與PSTN網絡(luò )互聯。在有需要的情況下，還可以加裝衛星通信設備，實現更廣范圍內的通信。



• 協同指揮調度：車載調度中心不但可以獨立工作，還可以與固定部署的調度中心協同工作，達到全局統一指揮調度的目的。



• 現場視頻回傳：車輛上安裝的視頻采集終端還可以通過車臺的接口與調度臺通信，實現視頻跟隨車輛進行移動采集。通過車輛上安裝的視頻終端，無論是車載調度臺還是主調度中心都可以通過視頻方式隨時了解現場周邊動態。



• 大功率擴音廣播：通過連接到車載臺上的大功率擴音設備，可以對現場進行高分貝語音廣播，滿足嘈雜現場指揮需要。
