恒訊達HXD09交換機應用于內蒙古縣市三警合一平臺
2010/01/14
一:前言
“三警合一”接處警指揮系統作為一項公益事業，建成后將極大的提高接警、處警和處特殊、突發、應急、重大事件的快速反應能力，保障經濟建設，并有利于改善投資環境。該項目是為民 “辦實事”工程，將極大地造福于市民百姓，保障社會(huì )穩定，有利于進一步提高政府在人民群眾中的聲望。
為適應新時期國家經濟發展、城市建設以及政府工作對城市應急聯動和公安 110, 122、119 “三臺合一”接處警服務的要求，提高公安系統指揮調度和應對社會(huì )突發事 件的能力，參照公安 “二十大”會(huì )議精神，依據公安部“金盾工程”總體規劃要求，著眼各級公安機關打防控體系建設和指揮調度實戰需要，恒訊達公司的(HXD09)交換機切合實際，綜合應用現代通信技術、計算機網絡(luò )技術、結合地理信息技術、VOIP、虛擬現實技術，開發了網絡(luò )化、智能化、可視化的、高度模塊化、以技術先進、組網靈活、整體性強、實時性高、安全可靠、實用高效為特點的可編程智能語音交換機,HXD09交換機接口易開放性，結合圖形化的流程生成器和二次開發接口，為各大三警合一系統平臺開發商開發一整套三臺合一系統提供強大的平臺保證。
HXD09交換機在三警合一系統中符合以下設計規范：
- 《地市級以上城市公安機關 “三臺合一”接處警系統技術規范》
- 《縣市級公安機關 “三臺合一”接處警系統技術規范》
- 《郵電部電話交換機設備總技術規范書》YDN065-1997
- 《消防通信指揮系統設計規范》GB50313-2000
- 《公安指揮大廳技術系統總體技術條件》ZS-725 9003
- 《城市公安指揮中心技術系統設備配置建議》GA099-1996
- 公安部 《金盾工程總體方案設計》
- 公安部 《公安信息化標準匯編》
二:項目概述
結合巴彥淖爾市特殊的地理位置這一特性，本三臺合一系統采用分布式結構，即市局指指中心和分局指揮中心統一接處警模式，所有報警電話統一進平臺，所有接處警數據統一管理，報警電話根據主叫號碼再分轉到各分局接警，市局指揮中心可監聽，強訴，強插，等各分局的報警電話，將市轄區內 110、119、122 接處警進行整合并統一規劃，實行 “三臺合一”，建設 一個新的報警服務臺，合署辦公、專業接處警的工作模式，從而建立一個集中、統一、 權威、高效的接處警指揮系統，新的報警服務臺將受理 110 治安報警、交通事故報警、 還可以受理火災 119 報警。110、119、122 報警采取統一和分布式共存的接處警的工作模式，同時設立班長臺，處理重特大或疑難案事件的報警。市民的任何報警只需簡單地撥打 110/122/119 任一個號碼，就可以接入到 “三臺合一”指揮信息系統，中心和各分局接警后即可根據具體警情調度相應的處警機構及處警人員。在國家統一明確報警特服號碼后，實現統一報警電話并可以與現有號碼過渡共存。
三:系統總體設計

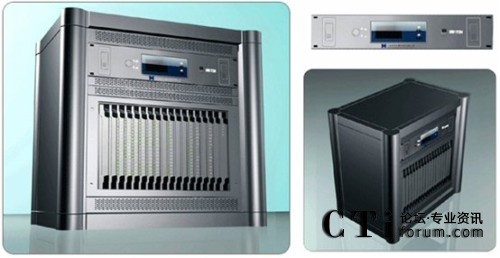

3.1 HXD09 系統總體硬件圖

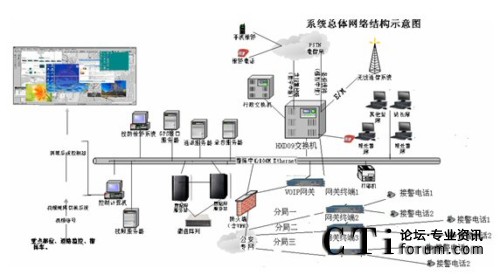

3.2 系統總體網絡(luò )圖
3.3 系統特點
依托HXD09交換機的高度集成體，使本系統的設計的可綜合集成當前計算機、通信、網絡(luò )、圖像、GIS 等各方面的重要成果及 經驗，充分結合我國國情以及指揮中心系統的潛在需求，使本系統成為一個綜合性的以
接處警指揮調度為核心，集報警、接警、處警、指揮、調度、決策、分析等功能為一體 的綜合應用系統，真正實現了信息多元化、分析綜合化、決策智能化。
采用分層模塊化設計思路，充分體現了平臺、業務的相互獨立。呼叫、調度等CTI 處理流程與業務處理功能模塊相分離，業務流程可靈活定義，功能模塊可靈活組合。分
層次的設計理念，使系統更穩定、更可靠，更便于擴展和升級，而且，一旦發生故障， 也非常便于故障的隔離排除。
系統真正實現了 “物理集中與邏輯集中相結合”，支持集中式和分布式的接處警模 式，支持眾多類型的座席類型。使用HXD09交換機可以方便地實現遠端分局接警。
接處警模式可根據用戶要求自行設置，既可以滿足用戶提出的 “一級接警，分類處 警”，又可以實現 “一級接警，二級處警”，還可以實現 “一級接警一級處警”以及
“集 中匯接，自動分流，分類管轄，中心監控”等模式。接處警軟件設計能滿足 110、122、 119“三臺合一”模式要求，并可自動識別主叫分流，同時也可通過手動分流遠程接警。市局指揮中心可以統一接警，或下發警單，遠程接處警、反饋直接操縱數據庫。
HXD09交換機采用了高智能化的語音處理系統，滿足多種語音通信接入方式 （中國1 號、 中國7 號、模擬中繼、無線集群等）的應用。
- 基于GIS 的多系統集成，實現系統一體化、智能化和人性化
本系統充分發揮地理信息平臺方面的優勢，針對 110、122 和 119 三種不同業務的 操作平臺，發揮電子地圖強大的可視化表現能力，將指揮中心的各種相關應用系統完全
融合到以GIS 系統為輔助的集成應用平臺上，形成一個集有線、無線、計算機網絡(luò )等媒介和語音信息、計算機數據信息和圖像/圖形信息等資源的立體型應急處理平臺，實現操
作管理和人機交互信息的一體化處理。
巴彥淖爾市公安局指揮中心目前要為全市人民提供安全保障，鑒于 110、119、122 三臺 合一后系統對維護社會(huì )穩定的重要性，必須要求交換機系統的穩定、可靠運行。因此，系統在 設計時充分考慮了系統的可靠性和穩定性保障措施，具體來說，就是在系統設計時關鍵設備雙機熱備，關鍵鏈路也要雙熱備份。
3.4 系統詳細功能介紹

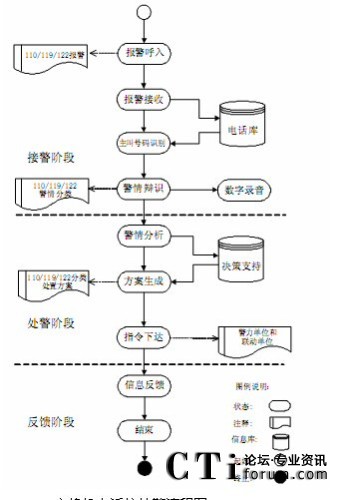

3.4.1 總體業務流程

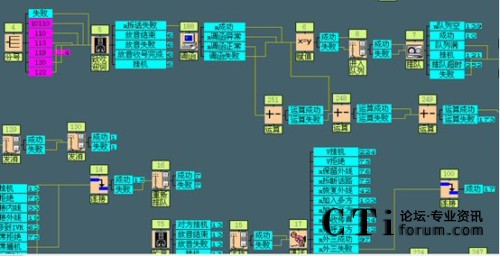

3.4.2 交換機電話接處警流程圖
3.4.3 系統主要功能
- 取主被叫號碼
- 報警電話顯示
- 誤報攔截
- 防騷擾
- 報警電話排隊
- 提示音播放
- 三字段獲取
- 警情自動分流
- 重復報警
- 接警記錄生成
- 警情轉移
- 聯合接警
- 指揮調度(通過界面操作，座席與有線、無線通信系統中的用戶形成通話、三方通話)
- 指揮席的監控功能(能夠監視其他接處警座席的工作狀態，包括查看座席當前接警狀態、也能夠對座席進行必要的操作，如監聽、強插、接管處警及指揮等，能夠發起或參與接處警聯動)
- 席間的呼轉、代答
- 單呼、組呼和會(huì )議電話功能，實現多方通話
- 通過轉接功能可以將呼叫在座席間相互轉接，完成呼叫轉接、代接功能，在此過程中呼叫數據同步轉移
3.4.4 接處警程序
HXD09交換機提供了良好的軟件開發接口，各大三警合一系統軟件程序開發商能夠便捷，高效地使用各種開發開臺開發三警合一軟件。
座席接警后，通過接警人員詢問報警人案發地點、報警內容等信息，接警人錄入生 成本次報警的接警記錄，記錄具有唯一性。對所有報警呼入，系統自動彈出統一的接警 單，對于重大警情，報警人同接警人員、班長人員形成三方通話，或將電話轉接值班領導等，接警完畢，根據報警內容，接處警員根據經驗和預案，進行處置工作。接處警電話實現全程錄音，錄音文件和警單一一對應，班長席可隨時隨地登陸系統用電話或耳麥進行錄音查詢聽取。

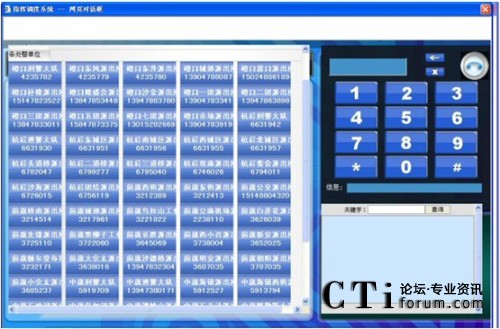

3.4.5 統一調度開臺
HXD09交換機可用有線/無線通訊和計算機網絡(luò )，通過話音、數據通信實現 110/119/122 等處警命 令的下達，實現一警多處，多部門協調處警，使整個系統達到有無線調度集成統一。調度平臺軟件可預先設置好分局及大隊，派出所處警電話，從而可實現一擊呼出功能，實現快速處警。也可用軟件實現交換機內置的轉接功能代接功能、監聽、強插、強拆、掛機、回叫
、組呼和會(huì )議電話功能，實現多方通話。

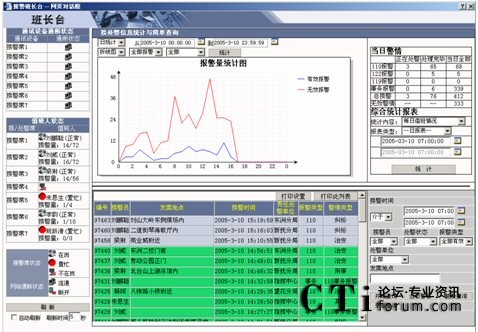

3.4.6 統計、分析功能
HXD09交換機可實現數據，語音同步傳輸,具體分為警情數量, 當日有效接警數量, 總接警量,有效警情無效警情，可依此統計分析，打印出各種需要的數據。
