移動定位：3G時起飛

張峻峰 2005/01/14

　　盡管已經有移動運營商推出了基于2.5G網絡(luò )平臺的移動定位服務，但是，目前的服務種類尚嫌單一，范圍仍不普及。3G WCDMA將成為移動定位服務更大規模開展的更理想平臺。

　　移動定位與位置服務是移動通信領域相當具有吸引力的數據業務，也是最被業界看好的3G增值業務之一，對于豐富無線數據業務市場和增加運營商的運營收入來說十分重要。3G WCDMA系統融合了話音、多媒體等多種業務，其中的定位服務功能相當強大，可通過多種定位技術，提供不同等級、不同精度的定位服務，充分滿足各方面的需求。人們相信，移動定位服務將伴隨3G的上馬真正起飛。

移動定位技術的三條路線

　　WCDMA系統對移動臺的定位主要包括兩個步驟：信號測量和基于測量的定位估計計算。其中，信號測量可以在用戶終端(UE)、Node B和定位測量單元(LMU)中進行，所測量的信號為通用陸地無線接入(UTRA) 無線發射信號，也可能包括其他的通用無線導航信號，定位功能不局限于一種定位方法或單個信息的測量，這樣可以提高定位精度；定位估計計算可以在用戶終端(UE)或通用移動通信系統無線接入網（如業務無線網絡(luò )控制器）中進行。

　　WCDMA系統移動定位技術主要有三種: 基于小區標識定位法、OTDOA-IPDL定位法、網絡(luò )輔助GPS定位法。此外，UE也可以脫離網絡(luò )支持，直接由機載GPS進行定位。

　　無線通信設備定位策略應根據用戶的實際定位精度需求選擇相應的定位方式，基于小區標識定位法和網絡(luò )輔助的GPS定位方法是比較可行的方法。OTDOA-IPDL定位法目前要進一步解決的問題是如何優化定位技術的關鍵算法，克服噪聲、多徑、非視距傳播等無線因素的影響以提高定位的精度。目前第3代移動通信標準組織正在不斷完善OTDOA-IPDL定位技術。

1. 基于小區標識定位法

　　在基于小區標識(或稱小區覆蓋) 定位方法中，UE的位置依據Node B的小區標識估計。服務節點和小區信息通過尋呼、位置更新、小區更新、用戶注冊區(URA)或路由區域更新獲得，然后將小區標識映射為具體的地理位置。當地理坐標用做定位信息時，UE的估計位置可以是業務小區內確定的地理位置(如服務Node B的位置)、業務小區覆蓋區的地理中心或小區覆蓋區內其他固定位置。定位信息必須包括服務質量(QoS)估計。

　　為了提高基于小區標識(ID)定位方法的定位精度，在頻分雙工(FDD)模式下，還可以通過測量往返時間(RTT)來進一步提高定位精度。

2. OTDOA-IPDL定位法

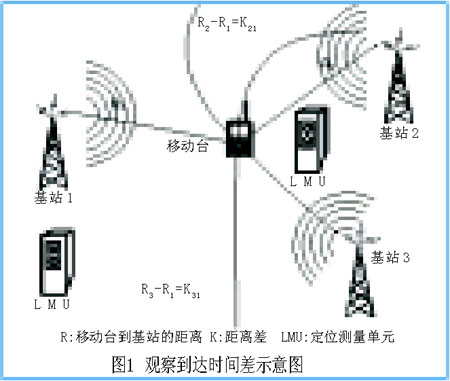

　　觀察到達時間差(OTDOA)是通過測量電波從發射機傳播到多個接收機的傳播時間差來確定目標移動臺的位置。初步測量通過UE接收的下行鏈路公共導頻信道的到達時間差實現。3個基站形成的平面上，一點到兩個固定點的距離差如為定值時，該點必定在一條雙曲線上，兩條這樣的雙曲線的交點便可得到移動臺的位置，如圖1 所示。通過測量得到的移動臺到多個基站距離的延時差后，移動臺的位置便可以由兩條雙曲線的交點得到。


　　延時估計的算法可使用最大似然估計、自相關估計和周期相關估計等方法得到。不同位置估計的精度取決于時間測量的精度和基站的相對位置(基站位置的幾何關系會(huì )影響位置估計的精度，當基站等距離環繞UE時結果最佳)，同時還受到多徑傳播的影響。

　　CDMA無線系統的一個基本問題就是當終端距離服務基站很近時，接收其他同頻基站信號能力差。為了實現定位計算，UE必須接收到至少3個基站的信號。解決可聽性問題的方法是基站指定下行空閑周期(IPDL)，使每個基站在某一個很短的時間內停止發射。在空閑周期期間，小區內的終端可以測量其他基站的導頻信號，從而提高服務基站內UE測量其他同頻基站信號的能力。IPDL時間長度是可變的，但不能超過公共導頻信道(CPICH)的一個時隙，通常在5～10個CPICH符號之間。

定義IPDL周期有兩種類型：

一、連續模式：每一下行幀有一個空閑周期。

小貼士：什么是移動定位？

　　隨著信息技術的發展，人們希望隨時隨地獲取所在位置信息和相關服務的愿望越來越強烈，移動定位技術就是這樣一項應運而生的新興技術。

　　移動定位是通過移動終端和移動網絡(luò )的配合，確定移動用戶的地理位置，從而提供用戶需要的與位置相關的服務或信息。從業務角度出發，定位業務就是一種特殊的移動數據業務。

二、突發模式：在每一個IP間隔幀有一個空閑周期(IP間隔與業務負載和容量有關，如果IP間隔幀為10幀，那么每100 ms就有一個IPDL)。

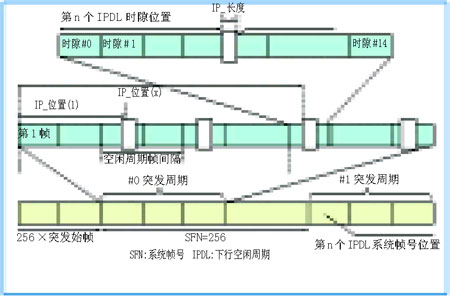

突發模式的定時關系如圖2所示。


圖2 下行空閑周期突發模式定時關系

　　IPDL發生的時刻由突發幀的位置和對應幀中的時隙位置決定。

　　從突發幀系統幀號和時隙位置的關系可知：突發模式時隙位置是0～14之間的一個隨機數。IPDL方法的引入是對OTDOA方法的改進，解決了檢測多個基站信號的問題。

3. 網絡(luò )輔助GPS定位法

　　為了推動GSM、WCDMA系統間的“無縫”定位業務，3GPP定位標準支持基于全球定位系統(GPS)的網絡(luò )輔助定位方法。網絡(luò )輔助GPS方法依靠UE GPS接收處理部分和網絡(luò )GPS參考接收處理部分的信令交互完成UE位置定位。GPS參考接收處理部分可以和UTRAN連接校正UE測量信息。網絡(luò )輔助的GPS定位法根據定位計算的位置不同，可以分為基于UE和UE輔助兩種定位類型。基于UE的定位方法在UE內部配有功能完善的GPS接收處理部分，定位計算在UE側完成。UE輔助的定位方法是將UE側的GPS處理單元功能簡化，以減小UE的復雜度，主要功能是進行碼相位測量，然后通過高層信令發送至網絡(luò )側定位單元處理模塊以進行UE的位置估計。

　　GPS定義方法依賴復雜度降低的UE GPS接收機和網絡(luò )GPS參考接收機間的連續信令交互運作完成，該方法能使以下一些性能得到改善：

　　降低UE GPS的啟動和接收次數，使搜索窗口受限，測量速度大大加快；

　　增加UE GPS的靈敏度，通過UTRAN獲得的定位輔助信息使UE GPS可以在低信噪比不能解調UE GPS信息的情況下工作；

　　由于GPS可以在不用時處于待機方式，使UE比單GPS方式耗電少。

　　GPS定位方法由獨立GPS接收機來測量偽隨機相位等信息，并通過定時校正過程降低由衛星時鐘、定位模型、電離層時延、對流層時延和可選擇的有效性等帶來的定位誤差。網絡(luò )輔助GPS關鍵流程如圖3所示。


下面以UE輔助定位方法為例說明定位步驟：

　　(1)首先核心網發送UE的定位請求，SRNC根據UE和網絡(luò )的定位能力結合定位請求確定定位方法。SRNC在這里作為核心網和UTRAN中UE位置定位實體的接口。

　　(2)系統進行定位測量單元(LMU)更新、往返時間(RTT)測量，然后根據UE能力，SRNC發送特定的GPS輔助定位信息至UE，包括GPS參考時間、衛星ID、多普勒頻移、搜索窗以及窗口中心、星歷表和時鐘校準等信息。

　　(3)SRNC發送測量請求給UE，要求測量GPS衛星碼相位和相關的其他信息，如SFN-SFN觀測時間差和接收-發射時間差，UE執行測量過程并將測量結果發送回網絡(luò )側。

　　(4)根據獲得信息，SRNC進行UE位置計算，如果獲取的位置信息不足以進行UE位置定位，則重復進行步驟2。

　　(5)SRNC發送位置估計結果給核心網。

　　需要說明的是，對于具體的定位流程，不同的實際系統會(huì )有一定的變化。

3G時代的移動定位

　　從目前可能的應用來看，移動定位服務主要包括以下幾類：

1. 救援服務

　　救援服務是移動定位服務最早衍生的服務項目，如美國的E-911系統，可以在用戶需要緊急求救的時候獲得精確的定位信息，以便政府公務人員施以及時援救。

2. 基于位置的信息服務

　　基于位置的信息業務允許用戶根據其當前所處的位置進行內容裁剪的信息服務,包括:自定位服務(“我在哪兒?”)、本地黃頁、導游服務、酒店查找服務(查找合適的旅館、餐館) 、路邊救援服務、交通信息服務(如駕車時實時指引前進方向)。基于位置的信息業務承載方式主要有三種:短消息、話音、補充業務。

3. 基于位置觸發的業務

　　基于位置觸發的業務最典型的應用如計費業務，允許用戶的費率和用戶當前所在的位置有關, 這些位置是用戶日常生活、工作所在的區域, 只要用戶簽約了這些區域, 在這些區域中就可以得到優惠的費率。該業務可以向單個用戶開放, 也可以向商務集團用戶開放。

4. 跟蹤及資產管理服務

　　跟蹤及資產管理服務允許管理者跟蹤某個成員的位置和狀態。成員可以通過操作碼主動向管理者通報位置信息。管理者可通過業務操作增加和刪除成員。典型的應用包括: 出租車公司跟蹤車輛的位置、父母了解子女的位置、子女了解老人的位置、雇主跟蹤他的雇員的位置等。

　　跟蹤及資產管理服務承載方式有如下幾種: 短消息、話音查詢、網站查詢、電子地圖顯示。短消息承載方式是管理者發起短消息來查詢手機的當前狀態；話音查詢承載方式是用接入碼將呼叫接續到交互式語音響應系統或將呼叫接續到話務員, 查得用戶位置信息后語音通知管理者；網站查詢承載方式是業務由網站運營, 需要制訂網站到定位服務器之間的位置請求接口；電子地圖顯示承載方式是在定位服務器查詢位置信息之后, 發送到網站, 由網站和手機建立連接下載電子地圖, 該方式需要制訂網站和手機之間的接口。

鏈接一：

潛力巨大的移動定位市場

　　全球各大移動運營商目前紛紛在其2G或2.5G的網絡(luò )中開展相應的移動定位業務，并積極籌備在3G網絡(luò )中提供這項極具潛力的增值業務，基于用戶位置的移動定位業務已經得到了世人的廣泛矚目。據美國權威機構預測，2004年美國移動定位業務市場的產值將達到40億美元，全世界則為300億美元。歐洲的研究報告指出，2005年歐洲移動定位業務市場將達到43.8億歐元。

　　根據日本第一大移動運營商NTT DoCoMo公司移動增值業務的實際發展曲線來看，3G時代整個移動數據業務收入的5%將來自定位業務。我國的兩大移動運營商也在部署各自的移動定位業務，據相關人士預計，未來幾年我國的移動定位業務市場規模將會(huì )很快達到10億元以上，而且還會(huì )持續加速增長。

　　總體來看，移動定位業務目前在全球正處于市場培育階段。日本的NTT　DoCoMo、韓國SK電訊和英國的和黃3G公司都基于已開通的3G網絡(luò )提供定位業務，為用戶提供詳細、實時更新的數字地圖來顯示用戶的具體位置，并通過電子地圖引導用戶尋找酒店、餐廳、商店和其他一些用戶感興趣的商業設施。

　　3G網絡(luò )的最大特點是可以提供高速的無線數據下載，這為移動定位業務提供了更加廣泛的發揮空間。雖然在2G或2.5G的網絡(luò )里也可以采用定位精度較高的定位技術，但是由于受到網絡(luò )傳輸速度的限制，定位業務在提供方式上也會(huì )受到局限。有了3G網絡(luò )的支持，向用戶提供導航信息時就可以采用實時的語音信息與彩色電子地圖相結合的方式來實現。高精度的定位技術與多媒體的用戶界面相結合，可以吸引更多的用戶使用定位業務。

鏈接二：

SK電訊的i-Kids兒童安全服務

　　隨著手機用戶的增長和移動通信服務的普及，移動通信市場的競爭日益激烈，針對用戶日常需求、發掘創(chuàng )新應用的差異化競爭，已成為全球各大移動運營商的制勝法寶。韓國最大的移動運營商SK電訊日前在全球率先推出了保障兒童安全的網絡(luò )定位服務——i-Kids。

　　作為SK電訊最新升級的新一代定位服務的豐富應用之一，i-Kids利用GPS定位技術和SK電訊的移動通信網絡(luò )來確認孩子當前的位置和活動路徑，一旦孩子的活動范圍超出預先設置的范圍時，手機就會(huì )自動發出報警短信。同時，i-Kids還提供放心區域位置自動通報、活動路徑追蹤、位置自動顯示等便于家長了解兒童安全狀況的服務。

　　配合這一服務推出的還有SK電訊定制的i-Kids手機。這種形似玩具的兒童手機色彩艷麗，有兩個耳朵一樣的天線，內核是全球定位系統（GPS），可以讓家長們全天候掌控孩子的行蹤。即便是關機時，兒童手機也能夠隨時向父母們報告孩子的行蹤。當遇到緊急情況時，孩子只要按動手機上的緊急鍵，就可以同4位預設的聯絡(luò )人取得聯系，免去了孩子在危急時容易忘記親人電話號碼的困擾。為了降低成本，該手機取消了短信和手機上網兩項功能。

　　過去的地理位置表示方式只能提供以行政區域為單位的模糊地理位置信息，SK電訊的新一代定位服務系統經過升級之后，通過在地鐵沿線和主要建筑附近增設設備，不僅可以表示地鐵周邊區域的詳細地理位置，還可以提供地區的代表性建筑物等主要地理信息，進一步提高用戶使用服務的方便性。目前，SK電訊已與韓國警察廳合作，利用手機成功尋找到多名迷路少年兒童。
