點對點多媒體消息業務網間互通協議分析

黃穎 王坤 2007/06/25

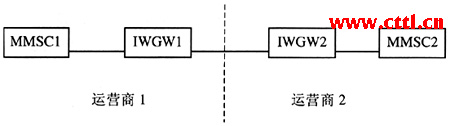

圖1 點對點多媒體消息業務網間互聯網絡(luò )結構示意圖

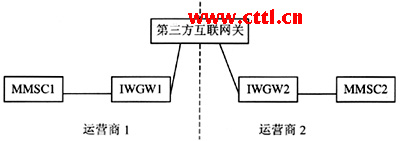

圖2 點對點多媒體消息業務網間互聯網絡(luò )結構示意圖

　　2、承載協議分析

　　不同運營商的多媒體消息業務的互通首先要解決互通協議問題，即多媒體消息互聯網關之間采用標準的統一的互通協議。目前，有SMTP和HTTP+SOAP兩個協議可作為互通網關之間接口承載協議。

　　相對于HTTP+SOAP的方式，SMTP協議是使用的比較成熟的協議。SMTP（簡單郵件傳輸協議）是3GPP多媒體消息規范中業務互通接口MM4使用的承載協議，目前在網內多媒體消息業務系統的部署中都使用了該接口承載協議。但作為承載協議，SMTP協議效率比較低，它完成一個消息流程需要多個信令過程：包含HELLO，NOOP，RSET，QUIT。MAILFROM，RCPTTO，DATA等信令。

　　為了解決接口效率低的問題，目前HTTP+SOAP方式的承載協議得到了廣泛的青睞，它的信令過程比較簡單，完成一個消息流程就只有一個數據請求和響應，沒有SMTP協議中間多次的信令來回。

　　但考慮到協議使用的成熟度、廣泛性及網間業務量，在點對點多媒體消息業務互通網關間的承載協議建議采用3GPP規定的MM4接口使用的SMTP協議。HTTP+SOAP協議的方式可以在網內試用，在協議成熟后，且網間業務量達到一定程度后可以考慮采用HTTP+SOAP的方式替代SMTP的方式。在現階段互通采用SMTP作為承載協議的情況下，為了提高承載協議的效率，建議使用長連接的方式建立承載，即指在一次SMTP連接中，SMTP命令DATA可以發送多次。SMTP協議本身是支持這種行為的：在發送完一次消息后，不關閉該連接，當一方要求正常關閉該連接時，發送QUIT消息；為了防止連接超時，客戶端可以定期使用SMTP命令NOOP刷新及檢測連接的有效性。

　　下面闡述的互聯網關間的消息與承載協議無關，無論采用哪種承載方式都應該提供以下必要的業務消息，保證網間業務的互通，對于不同的承載協議只是在建立連接及消息的字段映射方面存在差別。

　　3、業務協議分析

　　3.1協議流程

　　互聯網關間業務消息主要是依據3GPP的MM4接口定義的，互聯網關間發送的消息類型包括：

　　（1）MM4_forward.REQ路由前轉請求；

　　（2）MM4_forward.RES路由前轉響應；

　　（3）MM4_delivery_reportREQ路由前轉遞送報告請求；

　　（4）MM4_delivery_reportRES路由前轉遞送報告響應；

　　（5）MM4_read_reply.REQ路由前轉閱讀報告請求；

　　（6）MM4_read_reply.RES路由前轉閱讀報告響應。

　　消息流程如圖3所示。

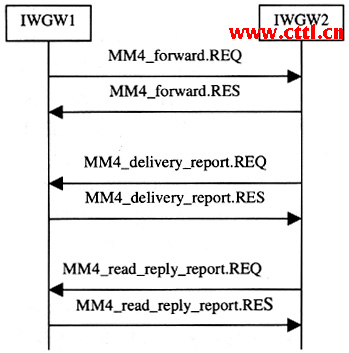

圖3 消息流程示意圖

　　多媒體消息的始發方互聯網關會(huì )使用一個包含多媒體消息業務控制信息和多媒體消息內容的MM4_forward.REQ消息，將網內多媒體消息中心轉發過來的多媒體消息路由轉發至接收方互聯網關。發送方互聯網關如果請求了響應MM4_forward.RES，接收方互聯網關將在收到MM4_forward.REQ消息后響應一個提供請求狀態的MM4_forward.RES消息給發送方互聯網關。

　　接收方互聯網關將MM4_forward.REQ轉換成網內的消息進一步轉發給接收用戶歸屬的多媒體消息中心（MMSC），接收用戶歸屬的多媒體消息中心根據系統及接收用戶情況返回一個遞送報告給發送方，首先轉發至接收方互聯網關，接收方互聯網關在收到遞送報告后，轉換成網間的消息MM4_delivery_report.REQ轉發給多媒體消息發送方互聯網關，接收方互聯網關如果請求了響應MM4_delivery_report.RES，發送方互聯網關將在收到MM4_delivery_report.REQ消息后響應一個提供請求狀態的MM4_delivery_report.RES消息給接收方互聯網關。

　　如果發送用戶請求了閱讀報告，且接收用戶同意發送閱讀報告，那么接收用戶提取多媒體消息后會(huì )向接收用戶歸屬的多媒體消息中心發送閱讀報告請求：同意向發送用戶返回閱讀報告。接收用戶歸屬的多媒體消息中心向接收方互聯網關轉發多媒體消息閱讀報告，接收方互聯網關在收到閱讀報告后，轉換成網間的消息MM4_read_reply_report.REQ轉發給發送方互聯網關，接收方互聯網關如果請求了響應MM4_read_reply_report.RES消息，發送方互聯網關將在收到MM4_read_reply_report.REQ消息后響應一個提供請求狀態的MM4_read_reply_report.RES消息給接收方互聯網關。

　　3.2協議中關鍵問題分析

　　多媒體消息業務的開展各國有各國的具體運營情況，因此根據國內現網運營及網絡(luò )結構情況需要對現有的MM4的接口協議做相應地調整以適應現網業務的互通。

　　（1）MessageID如何規定

　　MessageID在協議中用來標識一個消息，把一個消息及其響應聯系在一起，該標識必須惟一。由于網間業務互通，各個運營商在網內的消息標識在網內雖然是惟一的，但可能在網間出現重復（如果兩個運營商的編碼方式類似），因此在網間業務互通過程中要對MessageID的編碼方案進行標準化，以確保MessageID的惟一性。

　　目前，網內消息MessageID是在多媒體消息中心產生，編碼方式為：

• 日期+源多媒體消息中心代碼+序列號；
• 日期：月日時分秒占10位；
• 多媒體消息中心代碼：業務代碼（1位）+區號（3位）+省內序號（2位）；
• 序列號：占5位，順序增加，步長為1，循環使用。

　　MessageID的編碼總共是21位。

　　目前，很多廠家是多媒體消息中心與網關合設，MessageID的編碼方式還涉及到設備本身下層的程序處理，為了使網間業務互通對現網的設備影響最小，建議不改變MessageID的位長21位，編碼方案采用類似的原則，建議采用以下編碼方式：

• 日期+源互聯網關代碼+序列號；
• 日期：月日時分秒占10位；
• 源互聯網關代碼：運營商代碼（1位）+區號（3位）+網關序號（2位）；
• 序列號：占5位，順序增加，步長為1，循環使用。

　　（2）確定遞送報告各個狀態的含義

　　在網間業務互通中，遞送報告的狀態非常重要，因為不同運營商間的結算要依靠遞送報告的狀態。在3GPP的協議規范中，沒有對遞送報告的狀態含義做詳細的規定：根據各個廠家開發設備的情況，可擴展相應的規定，具體的狀態含義參見表1。

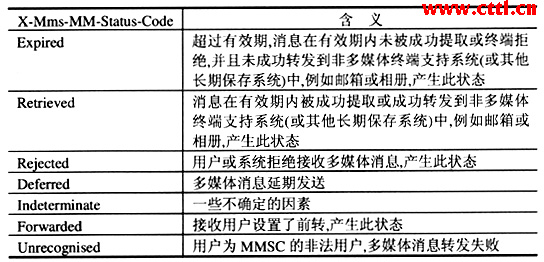

表1 遞送報告狀態含義

　　（3）是否區分固定和移動MMS-address（多媒體消息業務地址）

　　在協議中有個字段要帶上多個媒體消息業務系統地址，該地址表示消息層多媒體消息業務的用戶地址，3GPP的規范中只考慮了移動網的情況。目前在國內，固定網也在發展多媒體消息業務，因此需要考慮固定網的情況。

　　在3GPP的規范中規定的MMS-address格式為：MMS-address=（“+”E.164“/TYPE=PLMN”）。

　　PLMN含義是公眾陸地移動電話網，在固定網中應當使用PSTN公共交換電話網絡(luò )，但考慮到現網設備都是按照3GPP的規范開發的，因此這里建議還是采用PLMN，主要通過E.164號碼來區分固定網和移動網。

　　在固定網中，電話號碼前面是沒有“+”的，因此針對固定網的情況，MMS-address的格式應當為：MMS-address=（E.164“/TYPE=PLMN”）。

　　移動用戶E.164號碼格式為：“861XXH0H1H2H3ABCD”。

　　固定用戶E.164號碼格式暫建議定為：“1060（長途區號）（固定本地電話網用戶號碼）”，在SP號碼調整或運營商協商之后，固定用戶E.164號碼格式為“0（長途區號）（固定本地電話網用戶號碼）”。

　　4、結束語

　　對點多媒體消息業務互通涉及多方面的問題，本文僅從協議的角度對多媒體消息業務互通進行了分析，包括承載協議的選擇和業務協議的改進等方面。隨著后續設備試驗和測試的開展，多媒體網間互通協議可能會(huì )暴露出新的問題，需要通過不斷地改進來進一步完善互通協議。隨著運營商間多媒體消息業務的逐步互聯互通，多媒體消息業務將越來越豐富，多媒體業務必將會(huì )像短消息業務一樣成為人們日常交流的新的媒體手段。
