IPTV中的若干關鍵技術分析（上）

2007/09/19

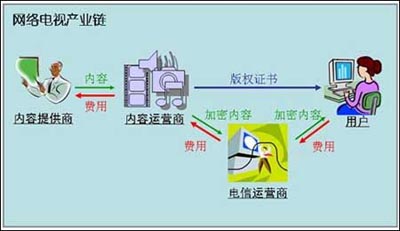

圖1 網絡(luò )電視產業鏈示意圖

　　網絡(luò )電視和IPTV這個詞已經成為一個熱門的關鍵詞，各種說法和解釋、定義都有，為了清楚地表述本文作者的觀點，筆者把在本文中所述的網絡(luò )電視（IPTV）定義如下：網絡(luò )電視（IPTV），是一種新推出的寬帶網絡(luò )內容收費服務，是傳統的電視媒體和新興的網絡(luò )媒體相互影響、相互融合的產物；內容包括視頻、音頻、游戲和其它增值業務，形式上包括直播、點播，系統技術上支持收費服務，服務質量上必須保證播放流暢。

　　網絡(luò )電視在系統形態和體系結構上與傳統電視大同小異，主要由節目規劃、采集、編輯、包裝、發布、用戶管理、計費等部分組成，它與數字電視更加接近。那么，面對洶涌而來的網絡(luò )電視大潮，廣大的內容提供商們如何應對？如何建設自己的IPTV？在IPTV中有哪些關鍵技術是內容提供商必須要關注的？這正是本文要重點進行探討的。

二、 IPTV的技術架構

　　網絡(luò )電視（IPTV），是一個涉及內容提供商、內容運營商、電信網絡(luò )運營商和最終用戶的綜合系統，流媒體數據、用戶認證/授權信息、帳務信息等要在這幾個參與者之間實時地交互，圖2是網絡(luò )電視描述的業務流程。

圖2 網絡(luò )電視業務流程圖

　　網絡(luò )電視，主要包括節目制作發布系統（包含內容采集系統、內容存儲系統、節目制作系統、節目審查系統、節目編排系統、數字版權管理系統、內容分發系統、網站發布系統等）、業務運營支撐系統BOSS（包含用戶管理系統、認證/授權/計費系統、網絡(luò )安全/網絡(luò )管理系統、底層業務支撐系統等）。系統功能關系如圖3所示。

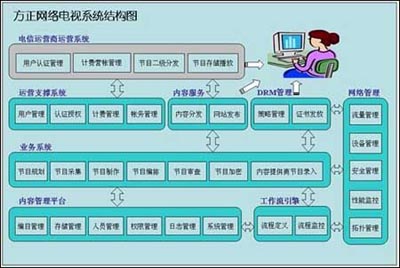

圖3 方正網絡(luò )電視系統功能示意圖

三、 IPTV中的關鍵技術分析

　　IPTV系統中涉及的關鍵技術比較多，如流媒體技術、DRM、BOSS、Portal、預約和淘汰等等，限于篇幅，本文重點討論其中的部分關鍵技術問題。

3.1 流媒體技術

　　IPTV的平臺技術是流媒體技術。流媒體(Streaming Media)是指采用流式傳輸技術在網絡(luò )上播放的連續音視頻媒體格式文件。流媒體在播放前并不需要下載整個文件，而是只經過幾秒或幾十秒的啟動延時（Buffering），先把文件開始部分的內容讀入客戶機內存中，這樣即可在客戶機上利用解壓設備(硬件或軟件)對壓縮的A/V、3D等多媒體文件解壓后進行播放。而此時多媒體文件的剩余部分將在后臺的服務器內繼續下載。與單純的下載方式相比，這種對多媒體文件邊下載邊播放的流式傳輸方式不僅使啟動延時大幅度地縮短，而且對系統緩存容量的需求也大大降低。流媒體技術目前已廣泛用于實時視頻會(huì )議、網上新聞發布、在線直播、網絡(luò )廣告等。

　　選擇某一流媒體服務后，Web瀏覽器與Web服務 器之間使用HTTP/TCP交換控制信息，將需要傳輸的實時數據從原始信息中檢索出來。然后客戶機上的Web瀏覽器啟動A/V客戶程序，使用HTTP從Web服務器檢索相關參數對客戶程序初始化。這些參數可能包括目錄信息、A/V數據的編碼類型或與A/V檢索相關的服務器地址。流媒體服務器把存儲在存儲系統中的A/V信息以A/V流的形式通過網絡(luò )接口發送給相應的客戶 ，響應客戶的交互請求，保證A/V流的連續輸出。A/V信息具有同步性要求，一方面必須以恒定或接近恒定的速率播放，否則會(huì )引起畫面的抖動；另一方面，在A(yíng)/V流中包含的多種信號必須保持同步 ，如畫面的配音必須與口型相一致。在響應客戶的A/V流后，流媒體服務器從存儲系統讀入一部分A/V數據到對應于這個A/V流的特定的緩存中，然后將此緩存中的內容送入網絡(luò )接口發送到客戶端。

　　目前主流的流媒體廠家和格式包括：微軟公司的WindowsMedia，RealNetworks公司的RealMedia，和Apple公司的Quicktime。其中，尤以WindowsMedia 和RealMedia占主流地位。新興的H.264壓縮標準也應用到流媒體中。

　　由于流媒體的標準不統一，各個ICP要為現有的數字化后的節目保留一個發展的通道。通俗地說，也就是要為現在的以流媒體形式保存的數字資產保留轉碼輸出的通道，以達到資產應用的最大化。

3.2 數字內容保護技術——DRM和數字水印

　　對于內容提供商，內容是它的核心資產，這個資產在廣大的電視臺目前實現價值的途徑有兩個，一個是通過電視播出吸引觀眾，間接地通過廣告費的形式實現價值；另外一個途徑是電視作品的買賣。在內容數字化以后，很容易擴散和傳播，給內容提供商也帶來了無限的煩惱，一方面要銷售這些數字內容，一方面去苦惱如何保護它們不被非法傳播。除了法律的手段以外，內容保護（CP）技術從技術層面上給ICP們以有力的保障。

圖4 IPTV中的DRM應用圖解

　　內容保護技術適用于所有數字化的資產，只不過對于支持IPTV的ICP們顯得更為迫切，因為網絡(luò )的傳播更為快捷。

　　內容保護（CP）技術，主要分為主動的以license、key為主的數字版權管理（Digital Rights Management）技術，和以?xún)热堇锴度腚[藏的加密信息為主數字水印（Digital Watermark）技術。下面分別進行闡述。

作者：北京北大方正電子有限公司數字媒體事業部技術總監
