淺析短信業務中CP與SP之間的通信

王開勝 2007/09/27

• 實時點播業務(MessageOnDemand)，如股票信息、票務信息、外匯牌價、標題新聞、話費查詢等；



• 定時通知業務(NotificationOnTime)，如股票告警、定時提醒、話費通知、欠費催繳等；

• 交易類業務，如資金轉賬、證券委托等；



• Internet接入業務等。

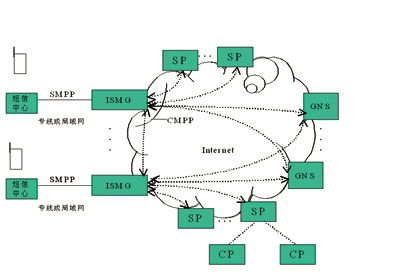

圖1 互聯網短信網關邏輯網絡(luò )結構

三、CP與SP之間的通信功能

　　簡單地說，所有節點的功能均是為了保障信息在用戶與CP之間的順利傳遞。因此CP與SP之間的通信功能主要是與CMPP協議配合提供以下兩類業務操作，下文就訂票業務進行介紹。

　　1.短信發送（ShortMessageMobileOriginate，SM MO）

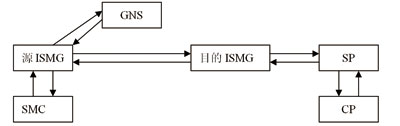

　　典型的業務操作如圖2所示。

圖2　ＭＯ請求示意

　　(1)手機發出數據請求（可能是訂閱信息或圖片點播等），被源ISMG接收；

　　(2)源ISMG對接收到的信息返回響應；

　　(3)源ISMG在本地查詢不到要連接的SP，向GNS(匯接網關)發路由請求信息；

　　(4)GNS將路由信息返回；

　　(5)源ISMG根據路由信息將請求前轉給目的ISMG；

　　(6)目的ISMG對接收到的信息返回響應；

　　(7)目的ISMG將請求信息送SP；

　　(8)SP返回響應；

　　(9)SP將請求信息送給CP；

　　(10)CP返回響應。

　　2.短信接收（ShortMessageMobileTerminated，SM MT）

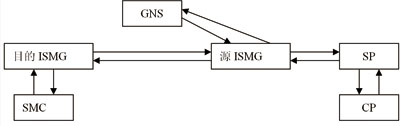

　　典型的業務操作如圖3所示。

圖3 MT請求

　　(1)CP發出數據請求（可能是短信通知或手機鈴聲等），被SP接收；

　　(2)SP對接收到的信息返回響應；

　　(3)SP發出數據請求（可能是短信通知或手機鈴聲等），被源ISMG接收；

　　(4)源ISMG對接收到的信息返回響應；

　　(5)源ISMG在本地數據庫中找不到目的手機號段所對應網關代碼，向GNS（匯接網關）發路由請求信息；

　　(6)匯接網關將路由信息返回；

　　(7)源ISMG根據路由信息將請求前轉給目的ISMG；

　　(8)目的ISMG對接收到的信息返回響應；

　　(9)目的ISMG將請求信息發送至SMC；

　　(10)SMC向目的ISMG返回響應。

四、通信方式

　　由于短信具有單位信息量小，隨機性強的特點，CP與SP之間的通信大多選擇了互聯網作為通信平臺。通信接口大部分均基于兩種協議：TCP和HTTP。當采用TCP進行通信時，通常可以分為如下兩種方式。

　　1.長連接

　　通信雙方以客戶-服務器方式（CP作為客戶端，SP作為服務端）建立TCP連接，用于雙方信息的相互提交。當信道上沒有數據傳輸時，通信雙方應每隔時間C發送鏈路檢測包以維持此連接，當鏈路檢測包發出超過時間T后未收到響應，應立即再發送鏈路檢測包，再連續發送N-1次后仍未得到響應則斷開此連接。

　　參數C、T、N原則上應可配置，現階段經驗取值為：C=3min，T=60s，N=3。

　　消息發送后等待Ts后未收到響應，應立即重發，再連續發送N-1次后仍未得到響應則停發。現階段經驗取值為：T=60s，N=3。

　　消息采用并發方式發送，加以滑動窗口流量控制，窗口大小參數W可配置，現階段建議為16，即接收方在應答前一次收到的消息最多不超過16條。

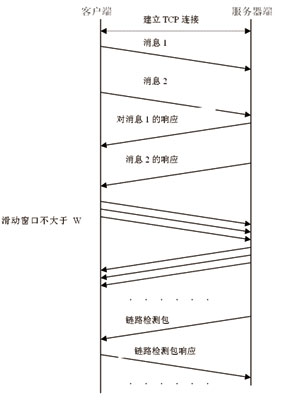

　　長連接的操作流程如圖4所示。

圖4 長連接的操作流程

　　2.短連接

　　通信雙方以客戶-服務器方式建立TCP連接（CP作為客戶端，SP作為服務端），應答與請求在同一個連接中完成。系統采用客戶/服務器模式，操作以客戶端驅動方式發起連接請求，完成一次操作后關閉此連接。

　　CP與SP之間的消息發送后等待Ts后未收到響應，應立即重發，再連續發送N-1次后仍未得到響應則停發。現階段建議取值為：T=60s，N=3。

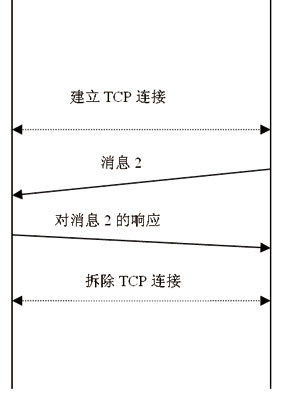

　　短連接的操作流程如圖5所示。
