基于H.323協議的VoIP安全問題探討

電信工程技術與標準化 姚玉坤　劉合武 2007/12/11

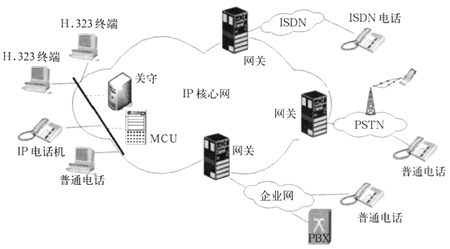

圖1 基于H.323VoIP網絡(luò )體系示意圖

圖1中，H.323VoIP網絡(luò )的各實體的功能如下。

　　H.323終端是IP網絡(luò )中能提供實時、雙向通信的節點設備，也是一種終端用戶設備，可以和網關、多點接入控制單元進行多媒體通信。

　　網關用于連接H.323網絡(luò )與非H.323網絡(luò )（如ISDN，POTS），網關通過轉換呼叫建立和釋放協議，來轉換兩個網絡(luò )的不同媒體格式。

　　關守主要負責電話號碼和IP地址之間的轉換。它們還負責管理帶寬并提供終端登記和認證機制。同時關守還提供了諸如呼叫傳輸、呼叫轉發等服務。

　　MCU提供對三方終端以上的電話會(huì )議的支持。所有參與會(huì )議的終端與MCU建立一個連接。MCU管理會(huì )議資源，語音（視頻）編碼算法，還可以管理媒體流。

　　H.323協議是一個龐大的協議族，其中又包括許多相關的子協議，形成了一個協議棧，如圖2所示。

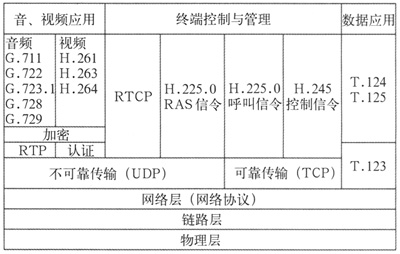

圖2 H.323協議棧

　　從圖2可以看到，H.225.0和H.245是H.323系統的核心協議。H.225.0負責呼叫控制，主要包括兩部分：呼叫接納信令（RAS）和呼叫信令協議。RAS主要用于傳送終端登記信息、認證信息和呼叫處理信息；呼叫信令協議基于Q.931而制定，主要用于完成呼叫建立過程，也常稱為Q.931信令。H.245用于媒體控制，主要實現媒體流通信信道的建立、維護和釋放。RTCP是媒體流實時傳輸控制協議，RTP是媒體流實時傳輸協議。媒體流安全傳輸將使用H.245信道中給出的算法與密鑰進行編碼。

　　H.323終端之間建立通信關系通常執行四個控制過程：RAS，H.225.0呼叫控制（Q.931信令），連接控制（H.245）及媒體RTP信道建立的過程。

　　圖3簡要描述了一個基于H.323的PC2PC的VoIP呼叫的建立過程以及呼叫過程中各相關協議的控制作用。當一個H.323終端想要與另一個端點建立呼叫時，首先，源端點使用RAS信令從一個關守那里獲得許可；然后，源端點使用H.225.0呼叫控制（Q.931信令）來建立與目的端點的通信；接著，源端點使用H.245連接控制信令與目的端點協商媒體參數并建立RTP信道；最后，兩端點通過RTP信道進行媒體傳送。

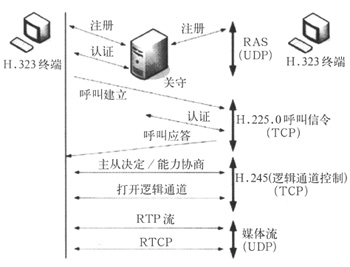

圖3 H.323的呼叫建立過程與協議控制

3、基于H.323的VoIP安全分析

3.1VoIP的安全威脅

　　VoIP作為一種多媒體通信服務運行在IP網上，語音分組數據包是在IP網中傳輸的，由于IP網絡(luò )的開放性、可獲得性及廣域性，所有在互聯網中存在的安全問題，VoIP系統同樣存在。VoIP受到多方面的安全威脅，主要有：

　　（1）DoS攻擊：DoS（拒絕服務）攻擊是包括任何導致系統不能正常提供服務的攻擊，最基本的DoS攻擊就是利用合理的服務器請求來占用過多的服務資源，從而使合法用戶無法得到服務的響應。目前，基于H.323的VoIP系統采用了很多開放端口用于呼叫建立和業務傳輸。在呼叫建立過程中，如果沒有做好認證工作，就為DoS攻擊提供了機會(huì )。

　　（2）服務竊取：一方面是竊取合法用戶身份，假冒合法用戶身份，例如通過網絡(luò )竊聽方式竊取使用者IP電話的登錄密碼就可以獲得使用賬號的權利。另一方面是冒充合法的網絡(luò )節點進行相應的欺騙，例如通過冒充合法的關守，在終端沒有進行對關守進行認證的情況下，不法分子獲得用戶的登錄口令等個人信息。

　　（3）信令流的監聽：由于H.323信令的開放性，任何人可以通過網絡(luò )監聽的方式監聽VoIP通信建立過程的信令流，從而惡意用戶可以進行對信令流的篡改并可造成會(huì )話劫持、中間人攻擊、電話跟蹤等后果。

　　（4）媒體流的監聽：基于H.323的VoIP通信采用RTP/RTCP作為語音信息實時傳輸的協議。由于協議具有開放性的特點，惡意用戶可以通過網絡(luò )監聽器監聽媒體流，如果可以理解媒體流內容即可破壞媒體流的機密性。

3.2VoIP安全要求

　　上述VoIP系統存在的安全問題，實際上就是由信息的保密性、完整性、真實性得不到保證和通信主體的認證不足而造成的。要做到VoIP通信的安全，就應該加強安全措施來保證信息的保密性、完整性、真實性和實現通信主體的認證以及通信事件的不可否認性。

　　如圖3所示，一次VoIP通信過程主要包括4個階段，即RAS信道、H.225.0（Q.931）信道、H.245信道和媒體RTP信道順序建立的過程。其中，前三個是信令信道，最后一個是媒體傳輸信道。H.323安全性不僅僅要求對RAS、H.225.0（Q.931）、H.245等呼叫建立過程中的信令進行保護，同時也要求對多媒體數據流本身進行保護，防止機密信息被竊取。

　　因此，要實現安全的H.323VoIP業務，首先要保證終端或MCU與關守之間安全傳遞RAS消息，以完成安全注冊，確保只有合法用戶可以使用H.323業務并進行相應的資源使用授權，如國際、長途業務授權等。

　　在保證RAS安全基礎上，建立起安全的呼叫連接信道（H.225.0（Q.931）信道）與呼叫控制（H.245）信道來保證信令流安全，然后在此基礎上，為采用RTP協議的實時媒體流通信進行加密算法與密鑰協商，完成媒體流通信機密性。

4、基于H.323的VoIP安全機制及解決方案

　　目前，基于H.323的VoIP網絡(luò )的安全實現主要有兩種安全機制。

　　（1）采用外部協議的安全機制，如通過網絡(luò )層/傳輸層安全通道（如IPSec、TLS等安全協議），實現H.323安全保護。

　　（2）通過對H.323協議簇中所涉及到的信令本身增加安全機制，實現各種信道安全能力協商與安全保護，即制定其自身的安全協議，如H.323協議的H.235安全協議。

　　這里重點介紹第二種機制。

　　H.323協議簇中有一成員H.235（又稱為H.Security）是負責身份驗證、數據完整性和媒體流加密。H.235建議為不提供可擔保業務質量的基于分組網絡(luò )的H.323系統引入了安全機制。H.235推薦了各種消息的流程、結構以及算法，來保證H.323系統中信令信道、媒體控制信道和媒體流的安全性。所采用的機制主要有：

　　（1）H.225呼叫信令信道的保密需要采用TLS或IPSec。

　　（2）H.245媒體控制信道的安全也需要保障，以便實現媒體流的安全性。對于H.323系統，可以在H.225信令信道中傳遞各種安全相關的參數來實現H.245信道的安全。

　　（3）媒體流的最初密鑰材料的傳遞需要通過H.245的OpenLogicalChannel或是其響應消息。當處理了一定數量的包以后，需要更換會(huì )話密鑰，這時候使用H.245中的EncryptionUpdate Command等消息。

　　（4）適應不同的安全性要求，支持多種密碼算法。為了實現終端之間的交互兼容操作，可以提供安全性、非安全性混合環境下的操作規則，并支持終端具有盡可能多的有效、專用的加密算法能力。

　　H.235協議提供了實現安全性的流程，它通過與H.323協議族中的其他協議交互來實現H.323體系的安全性，其具體實現如下。

4.1身份認證安全（H.225.0（RAS））

　　H.235協議中提供了兩類認證方式：基于對稱加密體系和基于非對稱加密體系的認證。基于對稱加密體系的認證方式中，常用的是利用用戶ID和密碼的唯一性，將用戶密碼作為信息加密的對稱密鑰，接收方通過用相同的密碼解密信息來實現對用戶的認證，也可以用散列函數對密碼進行單向散列運算形成對稱密鑰進行數字簽名，接收方通過對數字簽名的驗證來實現對用戶的認證。還有一種基于對稱加密體系的認證是利用DH（Diffie-Hellman）密鑰交換算法，通信雙方各自形成一對公/私密鑰，只需和對方交換公鑰，經過計算形成一個相同的密鑰進行認證，在這種方式下，雙方不需要事先商定一個密碼，也避免了在通信中直接傳輸密鑰的風險。基于非對稱加密體系的認證通過數字證書的公鑰/私鑰對來進行數字簽名和認證。這種方式需要證書管理的支持。

　　H.235中用戶認證的位置很靈活，可以在H.255.0呼叫建立過程中，也可以在H.245呼叫控制過程中實現，還可以在IPSec中進行。此外，如果系統存在RAS信道，也需要在網關和終端之間進行單向或者雙向認證。

4.2呼叫連接安全（H.225.0（Q.931））

　　呼叫連接安全涉及到二個方面：一是在接收呼叫之前，要進行認證，以保證呼叫建立與連接信道安全（如H.225.0）；二是通過對端點的認證來進行呼叫授權。

　　呼叫連接安全主要有以下兩種方法。

　　利用獨立的安全協議實現呼叫連接安全：在交換呼叫連接信令消息之前，可以通過在一個安全的眾所周知端口上使用TLS或IPSec，保證呼叫信令信道安全。

　　利用證書在不安全信道上實現安全認證和完整性檢查，并通過對安全能力與密鑰的協商機制進行擴展，可以確定后續信道的安全。

　　H.323網絡(luò )安全模式，在交換呼叫連接消息之前，即呼叫連接信道（H.225.0）與呼叫控制（H.245）信道在第一次消息交換內，就應確定安全的或不安全模式。安全模式是協商出雙方共同支持的算法與密鑰，以支持媒體流傳輸；非安全模式是以明文消息形式進行后面的媒體流傳輸。

4.3呼叫控制安全（H.245）

　　H.245呼叫控制信道本身可以通過TLS或IPSec進行加密。H.245包含了對各種信道加密的加密算法和密鑰，可以設置對媒體數據流加密的多種模式。在H.245信令過程中，在能力協商階段進行雙方的安全能力的協商（比如終端可以接收和發送H.261視頻編碼）。在主從決定的信令過程中生成媒體會(huì )話密鑰。密鑰分發是在打開邏輯通道的過程中實現的，這里可以使用DH密鑰交換機制，通過在OpenLogicalChannel/OpenLogical Channel Ack的交互實現。

4.4媒體信道安全

　　媒體流使用H.245信道中給出的算法與密鑰來進行加密。只加密RTP數據報的負荷。媒體會(huì )話密鑰可以使用三種機制進行保護。如果H.245信道是安全的，會(huì )話密鑰不需要施加任何保護；如果H.245信道是不安全的，可以使用證書（證書也可以用在安全H.245信道上），利用證書內的公鑰加密媒體會(huì )話密鑰。媒體流的最初密鑰材料的傳遞需要通過H.245的OpenLogicalChannel或是其響應消息。當處理了一定數量的包以后，需要更換會(huì )話密鑰，這時候使用H.245中的EncryptionUpdate和Encryption Update Request來完成密鑰的更新的。一旦更新了密鑰，RTP頭部的負荷類型將改變以指出使用新的密鑰。媒體流加密可以使用DES、Triple DES、RC5等加密算法。

4.5密鑰管理安全

　　H.323安全的兩個基本要素是加密算法和密鑰管理。由于密碼系統的反復使用，僅靠加密算法已難以保證信息的安全了。事實上，加密信息的安全可靠主要依賴于密鑰系統，密鑰是控制加密算法和解密算法的關鍵信息，它的產生、傳輸、存儲等工作是十分重要的。H.323密鑰管理主要包括RAS密鑰管理和呼叫連接密鑰管理。為了安全傳輸密鑰，可以使用IPSec/SSL建立一個安全RAS或呼叫信令信道，或在不安全的明文信道使用公鑰加密和證書實現。

　　5、結束語

　　近年來，VoIP技術憑借帶寬寬、開發升級快、價格低等優勢，得到了迅猛發展。尤其基于H.323的VoIP，繼承了通信領域傳統的設計思想，并可以在傳統電信網絡(luò )向基于IP的電信網絡(luò )過渡的過程中，可以利用原有很多設備，避免資源浪費的優勢，在我國得到廣泛應用。但同時，隨著VoIP的快速發展，VoIP系統所存在的安全問題也越來越受大家的關注。H.235協議為H.323協議提供了比較全面的安全體系結構，為H.323的身份驗證和加密提供了多種方法。H.323VoIP所面臨的一些安全問題，實際是IP網絡(luò )上存在的若干安全問題的延續。只要很好地解決了IP網絡(luò )的安全問題，同時配合H.323自身的一些安全機制，基于H.323的VoIP網絡(luò )的安全問題才可以最終解決。
